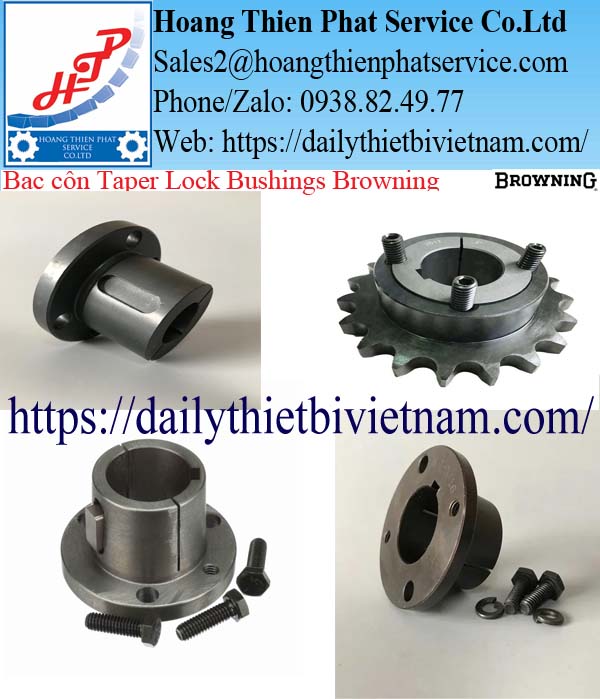

Bạc Côn Taper Lock Bushings Browning

Bạc Côn Taper Lock Bushings Browning

Bạc côn Taper Lock Bushings Browning là phụ kiện cơ khí chuyên dụng dùng để cố định puly, bánh xích, khớp nối và các chi tiết truyền động lên trục máy một cách chắc chắn và chính xác. Với thiết kế khóa côn tự siết tiên tiến, sản phẩm giúp truyền mô-men xoắn hiệu quả, giảm rung động và đảm bảo độ đồng tâm cao trong quá trình vận hành.

Yêu cầu báo giá / Tư vấn chọn model

  • Hotline tư vấn kỹ thuật: 0938.82.49.77
  • Email: sales2@hoangthienphatservice.com
  • Hàng chính hãng, CO-CQ, xuất hóa đơn VAT đầy đủ.
  • Giao hàng toàn quốc, ưu tiên kho & leadtime cho khách dự án.
Danh mục: Thẻ: , , , , ,

Mô tả

Bạc Côn Taper Lock Bushings Browning Chính Hãng Mỹ – Giải Pháp Kết Nối Trục Chính Xác Và Bền Bỉ

Bạc Côn Taper Lock Bushings Browning Là Gì?

Trong các hệ thống truyền động công nghiệp hiện đại, việc kết nối giữa trục và các thiết bị như puly, bánh xích hay khớp nối đòi hỏi độ chính xác cao để đảm bảo khả năng truyền tải mô-men xoắn ổn định. Bạc côn Taper Lock Bushings Browning là giải pháp được nhiều nhà máy trên thế giới lựa chọn nhờ khả năng lắp đặt nhanh, độ đồng tâm cao và độ bền vượt trội.

Browning là thương hiệu truyền động công nghiệp nổi tiếng của Mỹ với nhiều dòng sản phẩm như gối đỡ vòng bi, puly, bánh xích, khớp nối và bạc côn Taper Lock. Các sản phẩm Browning được đánh giá cao về chất lượng, độ tin cậy và tuổi thọ trong môi trường công nghiệp khắc nghiệt.

Cấu Tạo Bạc Côn Taper Lock Bushings Browning

1. Thân Bạc Côn (Bushing Body)

Đây là bộ phận chịu lực chính của bạc côn.

Đặc điểm:

  • Chế tạo từ gang cường độ cao hoặc thép hợp kim.
  • Chịu tải trọng lớn.
  • Chống biến dạng khi làm việc liên tục.

Chức năng:

  • Liên kết giữa trục và thiết bị truyền động.
  • Truyền mô-men xoắn ổn định.

2. Mặt Côn (Taper Surface)

Là phần bề mặt bên ngoài của bạc côn.

Đặc điểm:

  • Được gia công với góc côn tiêu chuẩn.
  • Độ chính xác cao.

Chức năng:

  • Tạo lực ép đều lên trục khi siết bu lông.
  • Đảm bảo độ đồng tâm tối ưu.

3. Lỗ Trục (Bore)

Nằm ở trung tâm bạc côn.

Chức năng:

  • Lắp trực tiếp lên trục máy.
  • Truyền chuyển động quay từ trục sang thiết bị.

Browning cung cấp nhiều kích thước bore khác nhau phù hợp với đa dạng đường kính trục.

4. Rãnh Then (Keyway)

Được gia công dọc theo lỗ trục.

Vai trò:

  • Kết hợp với then trục.
  • Ngăn hiện tượng xoay trượt.
  • Tăng khả năng truyền mô-men xoắn.

5. Lỗ Bu Lông Siết (Mounting Holes)

Các lỗ ren được bố trí đều trên thân bạc.

Chức năng:

  • Dùng để lắp bu lông siết.
  • Kéo bạc côn vào vị trí làm việc.
  • Tạo liên kết chắc chắn với puly hoặc bánh xích.

6. Lỗ Tháo Bạc (Removal Holes)

Được thiết kế riêng cho quá trình tháo lắp.

Công dụng:

  • Hỗ trợ tháo bạc dễ dàng.
  • Giảm thời gian bảo trì.
  • Hạn chế hư hỏng trục và thiết bị.

Hình Minh Họa Cấu Tạo Bạc Côn Taper Lock Bushings Browning

           PULY / BÁNH XÍCH
      ┌─────────────────────┐
      │                     │
      │     MẶT CÔN         │
      │    ╱───────╲        │
      │   ╱         ╲       │
      │  │   BẠC     │      │
      │  │   CÔN     │      │
      │  │           │      │
      │  │   BORE    │      │
      │  │    │      │      │
      │  │ KEYWAY    │      │
      │  │____│______│      │
      │   ○       ○         │
      │ Lỗ siết bu lông     │
      └─────────────────────┘
               │
             TRỤC

Vật Liệu Chế Tạo Bạc Côn Taper Lock Bushings Browning

Bạc côn Browning thường được sản xuất từ:

  • Gang xám cường độ cao.
  • Gang cầu chịu lực.
  • Thép hợp kim.
  • Thép nhiệt luyện.

Nhờ đó sản phẩm có:

  • Khả năng chịu tải cao.
  • Chống mài mòn tốt.
  • Độ bền cơ học vượt trội.
  • Hoạt động ổn định trong môi trường công nghiệp nặng.

Nguyên Lý Vận Hành Bạc Côn Taper Lock Bushings Browning

Bước 1: Lắp bạc côn vào thiết bị

Bạc côn được đặt vào phần lỗ côn của:

  • Puly Browning
  • Bánh xích Browning
  • Khớp nối Browning

Các lỗ bu lông trên bạc côn và thiết bị được căn chỉnh chính xác.

Bước 2: Đưa trục vào vị trí

Trục máy được đưa xuyên qua lỗ bore của bạc côn.

Lúc này:

  • Bạc côn vẫn có thể dịch chuyển.
  • Dễ dàng căn chỉnh vị trí thiết bị trên trục.

Bước 3: Siết bu lông

Khi siết các bu lông theo đúng mô-men quy định:

  • Bạc côn bị kéo sâu vào phần côn của puly hoặc bánh xích.
  • Mặt côn tạo ra lực ép hướng tâm đồng đều.
  • Bạc côn co lại và ôm chặt quanh bề mặt trục.

Đây chính là nguyên lý khóa côn tự siết đặc trưng của Taper Lock Bushings.

Bước 4: Truyền mô-men xoắn

Khi động cơ hoạt động:

  • Trục quay truyền mô-men xoắn đến bạc côn.
  • Bạc côn truyền lực đến puly, bánh xích hoặc khớp nối.
  • Thiết bị tiếp tục truyền công suất đến toàn bộ hệ thống.

Nhờ diện tích tiếp xúc lớn giữa bạc và trục nên lực được phân bố đều, hạn chế hiện tượng trượt.

Bước 5: Hoạt động ổn định liên tục

Trong quá trình vận hành:

✔ Duy trì độ đồng tâm cao.

✔ Hạn chế rung động và tiếng ồn.

✔ Chịu tải trọng lớn và tải va đập.

✔ Giảm mài mòn trục và thiết bị truyền động.

✔ Tăng tuổi thọ toàn bộ hệ thống.

Ưu Điểm Nổi Bật Của Bạc Côn Taper Lock Bushings Browning

1. Lắp Đặt Nhanh Chóng

Không cần gia công phức tạp trên trục.

2. Độ Đồng Tâm Cao

Giúp giảm rung động và tăng tuổi thọ thiết bị.

3. Chịu Tải Trọng Lớn

Phù hợp với các hệ thống truyền động công nghiệp nặng.

4. Dễ Dàng Tháo Lắp

Giảm thời gian bảo trì và thay thế.

5. Tiết Kiệm Chi Phí

Giảm chi phí sửa chữa và thời gian dừng máy.

6. Độ Bền Cao

Vật liệu chất lượng giúp hoạt động ổn định trong thời gian dài.

Các Dòng Bạc Côn Taper Lock Bushings Browning Phổ Biến

Một số model Taper Lock Bushings được sử dụng rộng rãi:

  • Browning 1008
  • Browning 1108
  • Browning 1210
  • Browning 1215
  • Browning 1610
  • Browning 1615
  • Browning 2012
  • Browning 2517
  • Browning 3020
  • Browning 3525
  • Browning 3535
  • Browning 4040
  • Browning 4545
  • Browning 5050
  • Browning 6050

Các dòng sản phẩm này đáp ứng đa dạng nhu cầu lắp đặt từ tải nhẹ đến tải nặng.

Hình Ảnh Ứng Dụng Thực Tế Bạc Côn Taper Lock Bushings Browning

https://images.openai.com/static-rsc-4/fAVEEyocYOC0fSJIJTCqeJYzqr5cG60lyhPhpf9jy1i_IM7QIEc6o6wWT8eCJKVmZUVYL5jIJz6qg5XjXmiSeFG4qQNJEeOXjUf5x2NZRpflE4QeqcvBKmD-mW7bLe5n3StcWT0xb0kxBDDKjWl4YDEVZJHTbRIb-hpBf4o_yMjwIXFkcuXkAU24lak9zAQV?purpose=fullsize

Ứng Dụng Của Bạc Côn

1. Hệ thống băng tải

Giúp cố định puly và bánh xích truyền động.

2. Nhà máy xi măng

Ứng dụng trên máy nghiền và hệ thống cấp liệu.

3. Nhà máy thép

Lắp đặt trên các cụm truyền động tải nặng.

4. Ngành khai khoáng

Hoạt động trong môi trường rung động và bụi bẩn cao.

5. Quạt công nghiệp

Đảm bảo độ đồng tâm giữa trục và cánh quạt.

6. Máy nén khí

Giúp truyền công suất ổn định và an toàn.

7. Ngành thực phẩm

Ứng dụng trong các dây chuyền đóng gói và sản xuất tự động.

Kết Luận

Bạc côn Taper Lock Bushings Browning là giải pháp lắp ghép trục chuyên nghiệp giúp tăng độ chính xác, giảm rung động và nâng cao hiệu suất truyền động. Với thiết kế khóa côn tiên tiến, khả năng chịu tải cao và độ bền vượt trội, sản phẩm là lựa chọn lý tưởng cho các hệ thống puly, bánh xích và khớp nối trong công nghiệp hiện đại.
