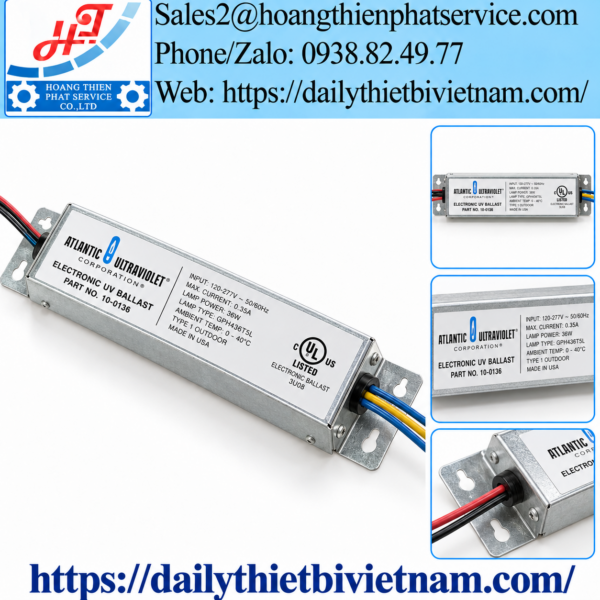

Bộ Chấn Lưu Điện Tử Atlantic UV 10-0136 – Surelite Ballast 230VAC Cho Hệ Thống Đèn UV Diệt Khuẩn

Bộ chấn lưu điện tử Atlantic UV 10-0136 là thiết bị điều khiển nguồn điện cho bóng đèn cực tím thuộc dòng Surelite của Atlantic Ultraviolet Corporation – Mỹ. Sản phẩm sử dụng nguồn cấp 230VAC, tần số 50/60Hz, được thiết kế để tạo điều kiện khởi động và duy trì dòng điện làm việc cho những loại bóng UV tương thích.

Trong hệ thống xử lý nước hoặc khử khuẩn bằng tia cực tím, bóng UV đóng vai trò phát bức xạ UV-C, trong khi ballast kiểm soát các điều kiện điện cần thiết để bóng vận hành. Nếu bộ chấn lưu không đáp ứng yêu cầu, bóng có thể không khởi động, phát sáng không ổn định hoặc suy giảm tuổi thọ.

Atlantic Ultraviolet 10-0136, với mã kỹ thuật EB-MT-65-2-56-0 FLEXI, được sử dụng làm bộ nguồn thay thế cho nhiều dòng thiết bị UV chuyên dụng, bao gồm SANITRON, MIGHTY PURE, AeroLogic và một số hệ thống UV khác của nhà sản xuất.

1. Thông số kỹ thuật bộ chấn lưu Atlantic UV 10-0136

Thông số	Chi tiết
Nhà sản xuất	Atlantic Ultraviolet Corporation
Thương hiệu	Atlantic Ultraviolet – Surelite
Model / Part Number	10-0136
Type	EB-MT-65-2-56-0 FLEXI
Tên tiếng Anh	Electronic UV Ballast
Tên tiếng Việt	Bộ chấn lưu điện tử đèn UV
Điện áp đầu vào	230VAC
Tần số nguồn	50/60Hz
Dòng đầu vào tối đa	0,29A
Hệ số công suất	Loại High Power Factor
Điện áp đầu ra tối đa so với mạch hoặc đất	600VAC
Kích thước	165,1 × 38,1 × 25,4mm
Khối lượng	Khoảng 284g
Kiểu lắp đặt	Tai bắt vít có rãnh
Chứng nhận / Mã hồ sơ	UL E191525
Khả năng chống nhiễu	Thiết kế theo FCC Part 18A
Nhiệt độ vỏ giới hạn Tc	70°C
Ứng dụng	Cấp nguồn cho bóng UV tương thích

Các giá trị này dùng để nhận diện bộ nguồn. Công suất bóng tương thích và phương án đấu dây phải được xác định theo sơ đồ kỹ thuật cho từng loại bóng cụ thể.

2. Nhiệm vụ của ballast 10-0136 trong mạch điện UV

Bóng đèn cực tím sử dụng nguyên lý phóng điện trong môi trường khí hoặc hơi thủy ngân áp suất thấp. Khác với một tải điện trở thông thường, bóng UV có đặc tính dòng điện thay đổi theo trạng thái phóng điện.

Khi quá trình phóng điện đã được hình thành, điện trở động của bóng có thể giảm. Nếu không có bộ phận giới hạn dòng điện phù hợp, dòng qua bóng có nguy cơ vượt giới hạn thiết kế.

Atlantic UV 10-0136 đảm nhiệm hai nhiệm vụ điện quan trọng: hỗ trợ quá trình khởi động và kiểm soát dòng điện trong thời gian bóng hoạt động.

Tạo điều kiện khởi động bóng UV

Tại thời điểm cấp nguồn, ballast tạo điều kiện điện cần thiết để hình thành phóng điện trong bóng.

Yêu cầu khởi động phụ thuộc vào loại bóng, kết cấu điện cực và phương án nối dây. Vì vậy, cùng một ballast có thể hỗ trợ nhiều dòng bóng nhưng cần sơ đồ đấu nối khác nhau.

Kiểm soát dòng điện sau khi bóng khởi động

Khi bóng đã phát sáng ổn định, ballast tiếp tục điều khiển điều kiện điện để duy trì phóng điện.

Việc kiểm soát dòng điện giúp hạn chế tình trạng quá tải điện cực và hỗ trợ duy trì công suất vận hành của bóng trong phạm vi thiết kế.

Hỗ trợ vận hành ổn định của hệ thống UV

Độ ổn định của nguồn cấp ảnh hưởng đến khả năng phát bức xạ của bóng UV.

Tuy nhiên, cần phân biệt rõ: ballast không trực tiếp đo hoặc bảo đảm liều khử khuẩn UV-C. Hiệu quả xử lý còn phụ thuộc loại bóng, thời gian sử dụng, cường độ UV, đặc tính môi trường và thiết kế buồng khử khuẩn.

3. Phân tích cấu trúc điện tử của Surelite 10-0136

Bộ chấn lưu Surelite sử dụng kết cấu điện tử tích hợp trong vỏ kim loại hình chữ nhật, với dây đấu nối nguồn và dây kết nối bóng đèn.

Xét về nguyên lý của ballast điện tử, quá trình chuyển đổi điện năng thường bao gồm các khối chức năng xử lý nguồn, điều khiển tần số và giới hạn dòng điện.

Khối đầu vào nguồn AC

Bộ nguồn tiếp nhận điện áp xoay chiều 230VAC, tần số 50Hz hoặc 60Hz.

Mạch đầu vào phục vụ quá trình cấp nguồn cho hệ thống điện tử bên trong. Điều kiện nguồn cần đáp ứng giá trị do nhà sản xuất công bố.

Không được mặc định sử dụng model 10-0136 trực tiếp với nguồn 120VAC.

Mạch chuyển đổi và điều khiển điện tử

Các linh kiện điện tử thực hiện nhiệm vụ xử lý nguồn và tạo điều kiện cấp điện phù hợp cho bóng.

So với chấn lưu điện từ truyền thống, chấn lưu điện tử có thể cung cấp các đặc tính điều khiển linh hoạt hơn tùy theo thiết kế.

Sơ đồ mạch chi tiết, linh kiện và cấu trúc điều khiển bên trong của 10-0136 không nên tự suy đoán nếu chưa có tài liệu thiết kế của nhà sản xuất.

Vỏ kim loại và cơ cấu tản nhiệt

Ballast được bố trí trong vỏ có tai bắt vít, thuận tiện cho việc cố định lên bề mặt lắp đặt.

Trong quá trình hoạt động, các linh kiện điện tử sinh nhiệt. Vì vậy, vị trí lắp đặt phải bảo đảm thông thoáng và tránh nguồn nhiệt trực tiếp.

Nhiệt độ vỏ giới hạn Tc của thiết bị được công bố ở mức 70°C. Đây là thông số quan trọng khi kiểm tra điều kiện tản nhiệt trong tủ điện hoặc khoang thiết bị UV.

4. Các bước vận hành của bộ chấn lưu Atlantic Ultraviolet 10-0136

Quá trình làm việc của ballast có thể được phân tích theo ba giai đoạn điện.

Giai đoạn cấp nguồn

Khi điện áp 230VAC được đưa đến đầu vào, mạch điện tử tiếp nhận nguồn và chuẩn bị điều kiện khởi động.

Trước khi cấp điện, các đầu nối bóng và dây tiếp địa phải được lắp đặt đúng theo sơ đồ quy định.

Giai đoạn kích hoạt bóng

Ballast cung cấp điều kiện điện thích hợp để thiết lập quá trình phóng điện bên trong bóng UV.

Nếu bóng không tương thích, dây đấu nối sai hoặc điện cực bị hư hỏng, quá trình khởi động có thể thất bại.

Giai đoạn duy trì phát xạ

Khi bóng đã hoạt động, ballast kiểm soát dòng điện nhằm duy trì phóng điện.

Bóng UV chuyển đổi một phần điện năng thành bức xạ cực tím. Cường độ phát UV-C thực tế còn chịu ảnh hưởng của nhiệt độ bóng, tình trạng lão hóa và điều kiện làm việc.

Nếu nguồn điện hoặc mạch điều khiển gặp sự cố, bóng có thể tắt hoặc vận hành không ổn định.

5. Atlantic UV 10-0136 tương thích với những dòng thiết bị nào?

Một đặc điểm đáng chú ý của ballast 10-0136 là khả năng thay thế cho nhiều hệ thống UV sử dụng nguồn 220–240VAC theo danh mục tương thích.

Dòng thiết bị	Một số model tham khảo
SANITRON	S17, S17A, S23, S23A, S37C
MIGHTY PURE	MP16, MP16A, MP22, MP22A, MP36C
AeroLogic	AD12, AD18, AD24, AD30, AD36, AD48 và một số phiên bản hai bóng
SaniLIGHT	D12, D24, D30, D36, D48 theo cấu hình
Sani-Ray	Các phiên bản RRD12 đến RRD48 tương thích
SANITAIRE	RS72, RS140, RS435 và một số cấu hình khác
Tank Master	TM13, TM16, TM22, TM36, TM48

Model 10-0136 còn được liệt kê là giải pháp thay thế cho một số mã ballast cũ như 10-1075, 10-1076, 10-1009 và 10-1039 trong những cấu hình phù hợp.

Lưu ý: Khả năng tương thích phụ thuộc vào điện áp, kiểu bóng, số lượng bóng và sơ đồ nối dây. Không nên hiểu rằng một ballast 10-0136 có thể thay thế trực tiếp cho mọi cấu hình của tất cả các thiết bị được liệt kê.

6. Đặc điểm đấu nối điện của bộ nguồn UV 10-0136

Đấu nối ballast đòi hỏi xác định chính xác nhóm dây đầu vào, nhóm dây đến bóng và dây tiếp địa.

Yêu cầu nối đất vỏ ballast

Vỏ kim loại của ballast phải được tiếp địa theo yêu cầu an toàn điện.

Đây là yêu cầu quan trọng nhằm hạn chế nguy cơ điện giật khi xảy ra lỗi cách điện hoặc rò điện ra vỏ.

Đấu dây theo loại bóng UV

Tài liệu Surelite 10-0136 có lưu ý về việc nối hai dây màu đỏ trong một số cấu hình, cũng như sử dụng dây nối tắt tại đui bóng cho một số loại chân bipin.

Các chi tiết này chỉ được thực hiện khi phù hợp với sơ đồ của đúng loại bóng đang sử dụng.

Không được tự ý nối dây theo màu hoặc sao chép sơ đồ từ một loại bóng khác.

Kiểm tra khoảng cách lắp đặt từ ballast đến bóng

Chiều dài dây giữa ballast và bóng có thể ảnh hưởng đến đặc tính khởi động và vận hành.

Khoảng cách lắp đặt cho phép phụ thuộc vào loại bóng và cấu hình điện. Khi bố trí ballast cách xa buồng UV, cần xác nhận yêu cầu kỹ thuật trước khi kéo dài dây.

7. Nhận biết sự cố ballast Atlantic UV 10-0136

Một hệ thống UV không khởi động có thể gặp sự cố tại bộ nguồn, bóng đèn, đui kết nối hoặc hệ thống dây dẫn.

Hiện tượng	Nguyên nhân cần kiểm tra
Bóng không sáng	Mất nguồn AC, ballast lỗi, bóng hỏng
Bóng chớp rồi tắt	Bóng suy giảm, tiếp xúc kém, bộ nguồn không ổn định
Ballast nóng bất thường	Tản nhiệt kém, tải không tương thích, sự cố điện
Thiết bị ngắt bảo vệ	Chập điện, rò điện, hư hỏng cách điện
Bóng sáng nhưng hiệu quả UV thấp	Bóng lão hóa, bẩn ống thạch anh, điều kiện xử lý không phù hợp

Trường hợp ballast có nguồn nhưng bóng không sáng

Cần kiểm tra điện áp đầu vào, trạng thái bóng, dây kết nối và khả năng tiếp xúc tại đui.

Nếu thiết bị đã hoạt động lâu, nên kiểm tra cả tình trạng bóng trước khi kết luận ballast hư hỏng.

Trường hợp ballast phát nhiệt lớn

Nhiệt độ tăng bất thường có thể liên quan đến điều kiện thông gió, nhiệt độ môi trường hoặc sự cố bên trong bộ nguồn.

Không nên tiếp tục vận hành khi có hiện tượng biến dạng vỏ, mùi khét hoặc dấu hiệu cháy điện.

Trường hợp thay ballast mới nhưng hệ thống vẫn không hoạt động

Cần đối chiếu mã bóng, sơ đồ đấu dây và điện áp nguồn. Một ballast mới đúng mã không thể khắc phục sự cố nếu nguyên nhân nằm tại đui bóng, dây dẫn hoặc bóng UV.

Việc đo kiểm các đầu ra ballast phải do nhân viên kỹ thuật có chuyên môn thực hiện bằng thiết bị phù hợp, vì mạch khởi động có thể tạo điện áp nguy hiểm.

8. Các yếu tố cần xác nhận khi đặt hàng thay thế Atlantic UV 10-0136

Khi thay bộ chấn lưu, cần đối chiếu đồng thời số hiệu sản phẩm và cấu hình của hệ thống UV.

Mã ballast: 10-0136, EB-MT-65-2-56-0 FLEXI.

Nguồn điện: 230VAC, 50/60Hz.

Loại bóng: Cần đối chiếu mã bóng UV thực tế với bảng tương thích.

Số lượng bóng: Một hệ thống nhiều bóng có thể sử dụng nhiều ballast hoặc sơ đồ điều khiển khác nhau.

Kích thước cơ khí: 165,1 × 38,1 × 25,4mm, cần kiểm tra vị trí bắt vít và không gian lắp đặt.

Sơ đồ đấu nối: Phải phù hợp với đầu nối bóng và hệ thống điện đang sử dụng.

Đặc biệt, không nên mặc định ballast 10-0136 tương thích với bóng GX48L chỉ vì cả hai sản phẩm đều mang thương hiệu Atlantic Ultraviolet. Cần đối chiếu tài liệu của đúng hệ thống trước khi ghép bộ nguồn và bóng đèn.

9. Ứng dụng thực tế của Atlantic UV 10-0136

Hệ thống khử khuẩn nước bằng tia UV

Ballast được sử dụng để cấp nguồn cho bóng UV trong các hệ thống xử lý nước SANITRON và MIGHTY PURE tương thích.

Những thiết bị này được ứng dụng trong hệ thống nước cấp, nước công nghệ và các công đoạn khử khuẩn nước.

Hệ thống UV xử lý không khí

Các dòng AeroLogic và SANITAIRE sử dụng bức xạ UV để hỗ trợ kiểm soát vi sinh vật trong không khí hoặc trong thiết bị xử lý không khí theo thiết kế.

Bộ nguồn 10-0136 có thể là linh kiện thay thế trong các cấu hình tương thích.

Thiết bị UV xử lý bề mặt

Trong các thiết bị UV chuyên dụng cho bề mặt, ballast đóng vai trò cung cấp năng lượng điện cho bóng đèn.

Ứng dụng thực tế phụ thuộc vào cấu hình của thiết bị và loại bóng sử dụng.

Bảo trì hệ thống UV hiện hữu

Đối với nhà máy đang vận hành thiết bị UV Atlantic Ultraviolet, việc sử dụng đúng ballast thay thế giúp khôi phục chức năng cấp nguồn khi bộ chấn lưu cũ bị hư hỏng.

Đồng thời, lựa chọn đúng linh kiện giúp hạn chế thay đổi không cần thiết về dây dẫn và kết cấu lắp đặt.

10. Lưu ý an toàn khi sử dụng bộ chấn lưu điện tử UV

Ballast 10-0136 là thiết bị điện, vì vậy việc bảo trì phải tuân thủ quy trình an toàn điện.

Trước khi tháo bộ nguồn, phải ngắt hoàn toàn điện áp cấp, cô lập nguồn và xác nhận trạng thái an toàn.

Không được thực hiện đấu nối khi thiết bị đang có điện.

Các bóng UV-C có thể gây tổn thương mắt và da khi bức xạ chiếu trực tiếp. Do đó, quá trình chạy thử phải được thực hiện khi buồng UV đã đóng kín hoặc có biện pháp bảo vệ phù hợp.

Bộ nguồn cần được lắp đặt tại vị trí khô ráo, thông thoáng và đáp ứng yêu cầu môi trường sử dụng của nhà sản xuất.

11. Atlantic UV 10-0136 – Linh kiện quan trọng trong bảo trì thiết bị UV

Bộ chấn lưu điện tử Atlantic UV 10-0136 thuộc dòng Surelite, sử dụng nguồn 230VAC, tần số 50/60Hz và được thiết kế cho nhiều loại bóng UV tương thích.

Sản phẩm đảm nhiệm nhiệm vụ tạo điều kiện khởi động, giới hạn dòng điện và duy trì quá trình phóng điện của bóng UV trong hệ thống xử lý nước, xử lý không khí và khử khuẩn bề mặt.

Đối với công tác bảo trì, việc sử dụng đúng ballast không chỉ giúp khôi phục chức năng phát sáng mà còn góp phần bảo đảm điều kiện điện làm việc theo thiết kế của thiết bị.

Khi thay thế, cần kiểm tra mã bóng, điện áp nguồn, sơ đồ đấu nối và cấu hình thiết bị để bảo đảm khả năng tương thích kỹ thuật.
