FAIRCHILD TD7800-401 – Kết nối tín hiệu 4–20mA với hệ thống khí nén

Một bộ điều khiển phát tín hiệu 4–20mA, trong khi thiết bị phía sau nhận tín hiệu áp suất 3–15 psig. Để hai phần này làm việc cùng nhau, hệ thống cần một bộ chuyển đổi điện – khí nén phù hợp.

FAIRCHILD TD7800-401 thực hiện nhiệm vụ đó. Thiết bị thuộc dòng T7800 của Rotork Fairchild, nhận tín hiệu dòng điện và tạo áp suất khí nén đầu ra tương ứng.

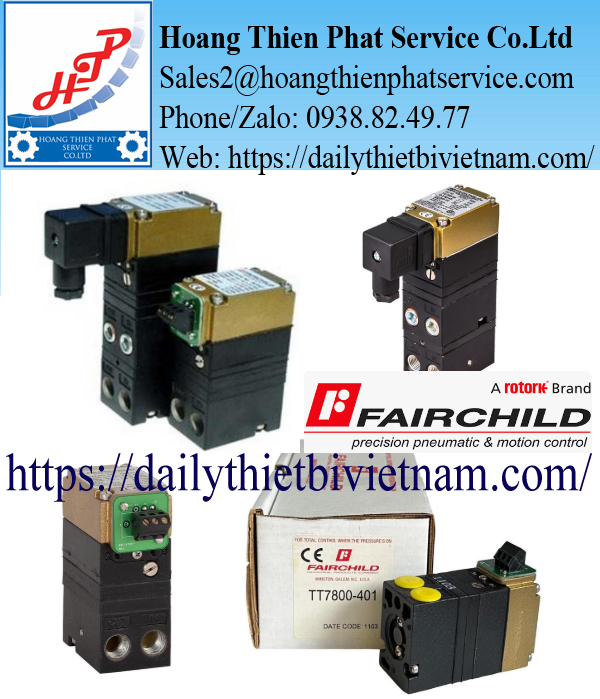

Hình tham khảo bộ chuyển đổi FAIRCHILD T7800; cần đối chiếu nhãn để xác nhận đúng mã TD7800-401.

Hai đầu tín hiệu, một nhiệm vụ chuyển đổi

Ở phía điện, bộ chuyển đổi I/P FAIRCHILD TD7800-401 nhận lệnh từ bộ điều khiển hoặc ngõ ra analog phù hợp. Ở phía khí, thiết bị điều chỉnh áp suất đầu ra để truyền lệnh đến phần tử nhận tín hiệu khí nén.

Thiết bị cần nguồn khí nén cấp riêng. Tín hiệu điện đóng vai trò điều khiển; nguồn khí cung cấp năng lượng để hình thành áp suất đầu ra.

Quan hệ giữa dòng điện và áp suất

Với cấu hình tác động thuận và được hiệu chỉnh đúng, tín hiệu đầu vào thay đổi trong khoảng 4–20mA tương ứng với áp suất đầu ra 3–15 psig.

Bảng trên thể hiện quan hệ tuyến tính danh nghĩa. Khi kiểm tra thiết bị thực tế, cần xét chiều tác động, tình trạng hiệu chỉnh và điều kiện cấp khí.

Nhận diện đúng cấu hình TD7800-401

T7800 là tên dòng sản phẩm, còn TD7800-401 là mã đặt hàng cụ thể. Việc ghi đầy đủ mã giúp phân biệt với những phiên bản khác về tín hiệu, dải áp suất hoặc kết nối điện.

Khi lập yêu cầu mua hàng, nên giữ nguyên đơn vị psig theo cấu hình. Cách ghi “0,2–1 bar” là giá trị quy đổi gần đúng, không nên dùng thay hoàn toàn thông số gốc khi đối chiếu.

Minh họa dòng TD7800 sử dụng kết nối điện dạng giắc DIN; hình có thể khác tùy chọn đặt hàng.

Giá trị đối với nhà máy đang dùng thiết bị khí nén

Giữ được giao tiếp áp suất khi nâng cấp điều khiển

Trong một số hệ thống, phần điều khiển được nâng cấp sang PLC hoặc bộ điều khiển điện tử, còn thiết bị phía hiện trường vẫn sử dụng tín hiệu khí nén.

FAIRCHILD TD7800-401 có thể được xem xét tại điểm giao tiếp giữa hai phần này. Điều kiện là ngõ ra điều khiển đáp ứng 4–20mA và thiết bị nhận phù hợp với dải 3–15 psig.

Cách bố trí này cho phép truyền lệnh từ hệ thống điện tử đến phần tử khí nén hiện hữu. Trước khi áp dụng, vẫn cần kiểm tra lưu lượng khí yêu cầu, thời gian đáp ứng và sơ đồ điều khiển.

Truyền lệnh đến thiết bị nhận tín hiệu khí

Đầu ra của bộ I/P có thể cấp tín hiệu cho bộ định vị van hoặc thiết bị điều khiển khí nén tương thích. Với cơ cấu chấp hành cần lưu lượng lớn, có thể phải sử dụng thêm tầng khuếch đại khí phù hợp.

Không nên mặc định đầu ra 3–15 psig có thể cấp trực tiếp cho mọi bộ truyền động. Dải áp suất điều khiển và lượng khí tiêu thụ của thiết bị nhận cần được đối chiếu trước.

Kiểm tra tại hiện trường: đi từ tín hiệu đến áp suất

Khi áp suất đầu ra không đúng yêu cầu, kỹ thuật viên có thể kiểm tra lần lượt từ ngõ vào điện đến nguồn khí và đường tín hiệu ra. Cách kiểm tra theo từng phần giúp khoanh vùng nguyên nhân rõ hơn.

Xác nhận tín hiệu 4–20mA thực sự đến thiết bị

Giá trị đặt trên PLC hoặc bộ điều khiển chưa đủ để kết luận dòng điện đã đến đúng đầu vào I/P. Cần đo kiểm vòng tín hiệu theo quy trình phù hợp và kiểm tra đấu dây, cực tính, đầu nối.

Nếu dòng đầu vào thay đổi đúng nhưng áp suất không thay đổi tương ứng, bước tiếp theo là kiểm tra nguồn khí và tình trạng thiết bị.

Kiểm tra chất lượng nguồn khí

Nguồn khí cần đáp ứng yêu cầu về áp suất và chất lượng theo tài liệu của hãng. Nước, dầu hoặc cặn bẩn có thể ảnh hưởng đến đường khí và khả năng làm việc ổn định.

Bộ lọc khí, đường cấp và tình trạng rò rỉ đều cần được kiểm tra. Không nên tăng áp suất cấp tùy ý để xử lý hiện tượng đầu ra yếu.

Đo áp suất ngay tại đầu ra

Đo tại đầu ra I/P giúp phân biệt lỗi của bộ chuyển đổi với tổn thất hoặc rò rỉ trên đường ống phía sau. Nếu áp suất tại thiết bị đúng nhưng thiết bị nhận hoạt động sai, cần kiểm tra tiếp đường truyền khí và phần tử chấp hành.

Cũng cần xem xét việc đấu nhầm cổng cấp khí và cổng đầu ra. Các cổng phải được nhận diện theo ký hiệu và sơ đồ của đúng phiên bản.

Hình tham khảo bộ chuyển đổi áp suất thuộc dòng T7800, phục vụ nhận diện thiết bị khi bảo trì.

Điểm cần chú ý khi lắp vào cụm thiết bị hiện hữu

Cổng khí 1/4″ NPT cần sử dụng phụ kiện đúng chuẩn. Không nên coi ren NPT và ren G cùng cỡ danh nghĩa là hai kết nối có thể thay trực tiếp.

Vị trí lắp cần thuận tiện cho đấu giắc điện, kiểm tra áp suất và thao tác bảo trì. Đường khí nên được bố trí phù hợp để hạn chế gập ống, kéo căng hoặc tác động lực lên cổng nối.

Kiểm tra lại đặc tính sau khi thay thế

Sau khi lắp, nên kiểm tra tại các điểm tín hiệu thấp, giữa và cao trong dải làm việc. Việc này giúp xác nhận quan hệ giữa dòng điện và áp suất trước khi đưa hệ thống vào vận hành.

Nếu ứng dụng đang dùng tác động nghịch hoặc chế độ chia dải tín hiệu, cần xác nhận riêng cách thiết lập. Không áp dụng mặc định quan hệ tác động thuận cho mọi vị trí trong nhà máy.

Các phiên bản liên quan trong dòng T7800

Khi đối chiếu hồ sơ, có thể gặp các ký hiệu TD7800, TT7800, TA7800 hoặc TR7800. Chúng thuộc cùng họ sản phẩm nhưng có khác biệt về cấu hình kết nối hoặc cách bố trí.

Ví dụ, TD7800-401 sử dụng giắc điện DIN, trong khi TT7800-401 là phiên bản kết nối điện bằng cầu đấu. Do đó, chỉ ghi “T7800, 4–20mA” sẽ chưa đủ để xác nhận đúng hàng cần thay.

Với yêu cầu mua FAIRCHILD TD7800-401, cần giữ nguyên mã đặt hàng và kiểm tra thêm các tùy chọn trên nhãn. Các chứng nhận dùng cho khu vực nguy hiểm cũng phải được xác nhận theo đúng phiên bản, không áp dụng chung cho toàn bộ dòng.

Minh họa các cấu hình thuộc họ T7800; kiểu kết nối và tùy chọn cần xác nhận theo mã đầy đủ.

Thông tin cần có khi đặt mua FAIRCHILD TD7800-401

Yêu cầu mua hàng nên thể hiện rõ FAIRCHILD TD7800-401, đầu vào 4–20mA, đầu ra 3–15 psig, cổng khí 1/4″ NPT và giắc điện DIN. Đây là những thông tin chính để đối chiếu cấu hình.

Nếu mua thay thế, ảnh nhãn và ảnh đấu nối hiện hữu giúp kiểm tra các tùy chọn đi kèm. Nếu dùng cho hệ thống mới, cần bổ sung yêu cầu của thiết bị nhận khí để đánh giá khả năng phối hợp.

Chọn đúng bộ chuyển đổi I/P giúp lệnh điều khiển điện được truyền thành áp suất khí nén phù hợp. Với TD7800-401, việc xác nhận đúng dải tín hiệu và cấu hình kết nối là cơ sở để lắp đặt thuận tiện và vận hành đúng yêu cầu.
