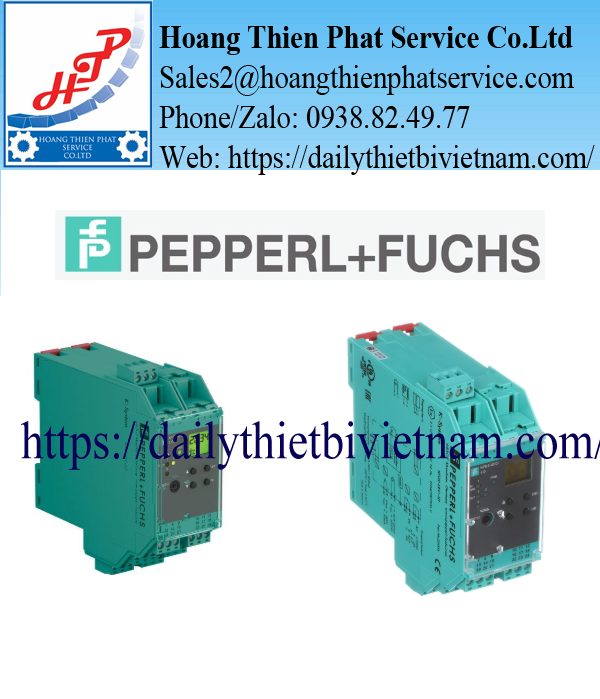

Bộ Chuyển Đổi Tín Hiệu Pepperl+Fuchs KFD2-UFC-1.D – Frequency Converter 24VDC

Bộ chuyển đổi tín hiệu Pepperl+Fuchs KFD2-UFC-1.D là thiết bị xử lý và chuyển đổi tín hiệu tần số thuộc dòng K-System của Pepperl+Fuchs – Đức. Sản phẩm được thiết kế để tiếp nhận tín hiệu xung từ cảm biến, chuyển đổi thành tín hiệu analog 0/4–20 mA và cung cấp tín hiệu cảnh báo thông qua các ngõ ra relay hoặc transistor.

Với dải tần số đầu vào từ 1 mHz đến 10 kHz, khả năng giám sát lỗi đường dây và cấu hình ngưỡng chuyển mạch linh hoạt, Pepperl+Fuchs KFD2-UFC-1.D phù hợp cho các ứng dụng đo tốc độ động cơ, giám sát băng tải, đo lưu lượng bằng xung và điều khiển quá trình tự động hóa.

Pepperl+Fuchs KFD2-UFC-1.D xử lý tín hiệu như thế nào?

Trong hệ thống tự động hóa, nhiều loại cảm biến không truyền trực tiếp giá trị đo dưới dạng analog mà phát ra chuỗi xung điện.

Tần số của chuỗi xung có thể tương ứng với tốc độ quay, lưu lượng hoặc tốc độ chuyển động của thiết bị.

KFD2-UFC-1.D tiếp nhận tín hiệu xung, xác định tần số và chuyển đổi giá trị này thành tín hiệu dòng điện tương ứng.

Thiết bị vừa thực hiện chức năng bộ chuyển đổi tần số sang dòng điện, vừa hoạt động như bộ khuếch đại chuyển mạch và thiết bị cảnh báo giới hạn.

Thông số kỹ thuật Pepperl+Fuchs KFD2-UFC-1.D

Các thông số được đối chiếu theo tài liệu kỹ thuật của Pepperl+Fuchs phát hành ngày 17/11/2025.

Các chức năng quan trọng của KFD2-UFC-1.D

Chuyển đổi tần số sang tín hiệu analog 4–20 mA

Pepperl+Fuchs KFD2-UFC-1.D có khả năng chuyển đổi tín hiệu xung thành tín hiệu analog tuyến tính theo thang đo được thiết lập.

Ví dụ, kỹ sư có thể cấu hình dải tần số 0–1.000 Hz tương ứng tín hiệu 4–20 mA.

Đây là ví dụ cấu hình tuyến tính, không phải dải cài đặt mặc định của thiết bị. Trong ứng dụng thực tế, người dùng có thể thiết lập thang đo theo số xung và yêu cầu giám sát.

Giám sát giới hạn tốc độ bằng relay

Thiết bị được tích hợp hai ngõ ra relay để thực hiện các chức năng cảnh báo.

Người dùng có thể cài đặt giới hạn tần số cao, tần số thấp hoặc trạng thái lỗi theo yêu cầu điều khiển.

Chẳng hạn, khi tốc độ động cơ vượt giá trị thiết lập, KFD2-UFC-1.D có thể kích hoạt relay để gửi tín hiệu cảnh báo đến hệ thống điều khiển.

Phát hiện lỗi đường dây LFD

Chức năng Line Fault Detection cho phép thiết bị nhận biết các điều kiện bất thường như đứt dây hoặc ngắn mạch trên mạch cảm biến tương thích.

Khi xuất hiện lỗi, module có thể phát tín hiệu cảnh báo thông qua LED và ngõ ra được cấu hình.

Tính năng này giúp kỹ thuật viên phân biệt sự cố đường dây cảm biến với những thay đổi tần số trong quá trình vận hành.

Chức năng Start-up Override

Trong các hệ thống động cơ, thời điểm khởi động thường có tốc độ thấp hơn ngưỡng vận hành bình thường.

Nếu relay cảnh báo tốc độ thấp được kích hoạt ngay khi bắt đầu khởi động, hệ thống có thể phát sinh báo lỗi không cần thiết.

KFD2-UFC-1.D hỗ trợ chức năng Start-up Override với thời gian điều chỉnh từ 1 đến 1.000 giây, giúp tạm thời bỏ qua điều kiện cảnh báo được chọn trong giai đoạn khởi động.

Ứng dụng Pepperl+Fuchs KFD2-UFC-1.D trong nhà máy

Đo lưu lượng bằng tín hiệu xung

Một số đồng hồ lưu lượng phát tín hiệu xung tỷ lệ với thể tích hoặc lưu lượng môi chất đi qua đường ống.

KFD2-UFC-1.D có thể xử lý tín hiệu này để chuyển thành giá trị analog, giúp PLC thu thập và giám sát lưu lượng theo thời gian thực.

Giám sát thiết bị quay

Trong máy nghiền, máy trộn, máy cấp liệu hoặc các cơ cấu truyền động, bộ chuyển đổi tần số hỗ trợ theo dõi trạng thái quay và tạo cảnh báo khi tốc độ không đạt yêu cầu.

Thiết bị phù hợp với những hệ thống sử dụng cảm biến xung nhưng PLC không có module đếm tốc độ chuyên dụng.

Kết nối và cấu hình module KFD2-UFC-1.D

Pepperl+Fuchs KFD2-UFC-1.D được thiết kế dạng module gắn thanh DIN Rail, có các đầu nối tháo rời nhằm thuận tiện trong quá trình lắp đặt và bảo trì.

Các nhóm đầu nối quan trọng

Kỹ thuật viên cần đối chiếu kiểu cảm biến và sơ đồ đấu nối thực tế trước khi cấp nguồn.

Đối với cảm biến 3 dây, không nên chỉ dựa vào màu dây mà phải kiểm tra cấu hình PNP/NPN, điện áp và đặc tính ngõ ra có tương thích với module hay không.

Cấu hình bằng màn hình LCD

KFD2-UFC-1.D được trang bị màn hình LCD và các phím điều khiển ở mặt trước, cho phép thực hiện cài đặt trực tiếp.

Người sử dụng có thể thiết lập dải đo, hệ số chuyển đổi, giá trị cảnh báo và chế độ hoạt động của ngõ ra.

Ngoài ra, phần mềm PACTware hỗ trợ cấu hình thiết bị khi sử dụng giao diện kết nối phù hợp.

Khi nào cần sử dụng KFD2-UFC-1.D thay cho module PLC thông thường?

Không phải hệ thống PLC nào cũng được trang bị bộ đếm tốc độ cao hoặc khả năng đo tần số trực tiếp.

Trong những ứng dụng này, sử dụng module chuyển đổi tần số độc lập giúp đơn giản hóa quá trình tích hợp tín hiệu.

Một điểm kỹ thuật cần lưu ý: KFD2-UFC-1.D là bộ điều hòa và chuyển đổi tín hiệu dành cho các ứng dụng không an toàn nội tại. Không nên mặc định đây là bộ cách ly intrinsically safe dành cho mạch cảm biến trong vùng nguy hiểm khi chưa kiểm tra chứng nhận và thiết kế hệ thống.

Lưu ý khi thay thế Pepperl+Fuchs KFD2-UFC-1.D

Đối với các hệ thống đang sử dụng model 231193, việc thay module mới cần bảo đảm tương thích cả phần cứng lẫn cấu hình xử lý tín hiệu.

Trước khi thay thế, nên kiểm tra:

• Điện áp cấp nguồn và cấu hình Power Rail.

• Loại cảm biến đầu vào, số dây và mức tín hiệu.

• Thang đo tần số đã được cài đặt.

• Giá trị ngưỡng cảnh báo relay.

• Chế độ hoạt động của ngõ ra transistor.

• Thang đo analog 0–20 mA hoặc 4–20 mA.

• Chức năng giám sát lỗi đường dây và Start-up Override.

Nếu hệ thống đang vận hành ổn định, kỹ thuật viên nên sao lưu hoặc ghi nhận cấu hình cũ trước khi tháo module.

Một thiết bị mới có cùng mã KFD2-UFC-1.D chưa chắc có thể hoạt động đúng ngay sau khi lắp nếu thông số cài đặt chưa trùng với hệ thống ban đầu.

Báo giá Pepperl+Fuchs KFD2-UFC-1.D tại Việt Nam

Bộ chuyển đổi tín hiệu Pepperl+Fuchs KFD2-UFC-1.D – P/N 231193 phù hợp với các hệ thống cần xử lý tín hiệu xung, chuyển đổi tần số sang dòng analog và giám sát giới hạn tốc độ.

Khi gửi yêu cầu báo giá, bộ phận mua hàng nên sử dụng thông tin:

Đối với hàng thay thế, nên cung cấp thêm hình ảnh tem thiết bị hiện hữu để nhà cung cấp đối chiếu đúng Part Number, phiên bản và phụ kiện liên quan.

Pepperl+Fuchs KFD2-UFC-1.D – Giải pháp xử lý tín hiệu xung cho hệ thống tự động hóa

Pepperl+Fuchs KFD2-UFC-1.D tích hợp chức năng đo tần số, chuyển đổi tín hiệu analog, giám sát ngưỡng và phát hiện lỗi cảm biến trong một module nhỏ gọn.

Với khả năng nhận tín hiệu từ nhiều loại cảm biến, dải đo đến 10 kHz và ngõ ra 4–20 mA, thiết bị đáp ứng nhu cầu giám sát tốc độ, lưu lượng và trạng thái thiết bị quay trong dây chuyền công nghiệp.

Việc lựa chọn đúng model KFD2-UFC-1.D cùng cấu hình tín hiệu phù hợp giúp hệ thống PLC tiếp nhận dữ liệu ổn định và hỗ trợ phát hiện các điều kiện vận hành bất thường.
