Bộ giám sát tốc độ Turck IM21-14-CDTRI 7505650

Động cơ vẫn chạy nhưng băng tải chuyển động chậm, khớp nối trượt hoặc cơ cấu truyền động không đạt tốc độ yêu cầu là những tình huống cần theo dõi ngay tại máy. Turck IM21-14-CDTRI nhận tín hiệu xung từ cảm biến để giám sát tốc độ thực tế, sau đó so sánh với giới hạn đã cài đặt.

Thiết bị có một kênh giám sát, màn hình hiển thị và nhiều dạng ngõ ra. Mã đặt hàng 7505650 giúp xác định đúng sản phẩm khi đối chiếu tài liệu, lập danh mục vật tư hoặc thay thế thiết bị hiện hữu.

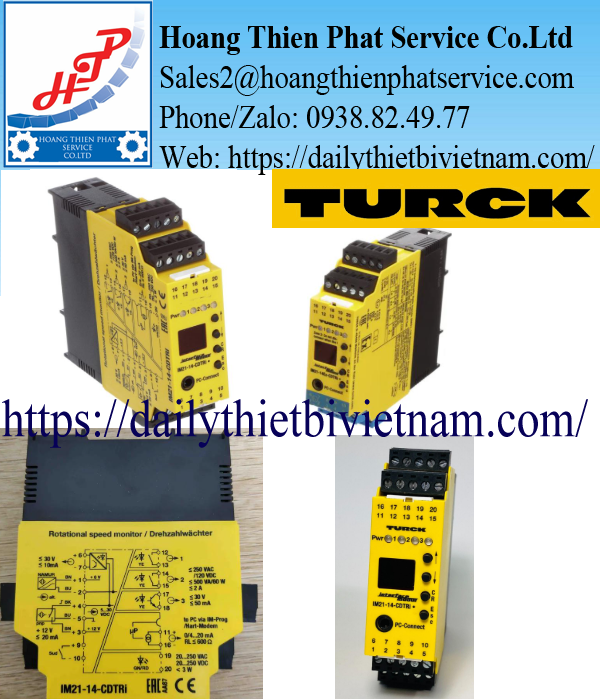

Hình tham khảo bộ giám sát tốc độ Turck IM21-14-CDTRI.

Theo dõi tốc độ từ tín hiệu xung

Cảm biến đặt tại cơ cấu quay tạo xung khi mục tiêu đi qua vùng phát hiện. Bộ giám sát tốc độ Turck IM21-14-CDTRI tiếp nhận chuỗi xung này để xác định giá trị giám sát và đánh giá trạng thái chuyển động.

Thiết bị không đo tốc độ bằng cách tiếp xúc trực tiếp với trục. Chất lượng phép đo phụ thuộc cả bộ giám sát, cảm biến, mục tiêu phát hiện và cách bố trí cơ khí.

Số xung mỗi vòng quyết định cách quy đổi

Một vòng quay có thể tạo ra một xung hoặc nhiều xung tùy số mục tiêu và phương pháp lấy tín hiệu. Khi cấu hình hệ thống, cần xác định đúng số xung tương ứng với một vòng quay.

Quan hệ quy đổi cơ bản là:

Tốc độ quay = Tần số xung × 60 ÷ Số xung mỗi vòng

Ví dụ, tín hiệu 100 Hz với 10 xung mỗi vòng tương ứng 600 vòng/phút. Nếu khai báo sai số xung mỗi vòng, giá trị hiển thị và ngưỡng cảnh báo sẽ không phản ánh đúng tốc độ của cơ cấu.

Thông số kỹ thuật Turck IM21-14-CDTRI

Dải giám sát rộng không đồng nghĩa mọi cảm biến hoặc cơ cấu cơ khí đều có thể sử dụng toàn bộ dải đó. Cần kiểm tra thêm tần số đáp ứng của cảm biến, độ rộng xung và số xung mỗi vòng.

Tham khảo màn hình, phím thao tác và đầu nối của thiết bị. Vị trí đấu dây phải đối chiếu theo sơ đồ đúng model.

Nhận tín hiệu từ nhiều kiểu cảm biến

Đầu vào NAMUR

IM21-14-CDTRI hỗ trợ cảm biến theo EN 60947-5-6, thường được gọi là giao diện NAMUR. Khi sử dụng, cần kiểm tra đúng đặc tính dòng điện và sơ đồ đấu nối của cảm biến.

Khả năng nhận tín hiệu NAMUR không có nghĩa thiết bị mặc nhiên phù hợp cho mọi ứng dụng trong khu vực nguy hiểm. IM21-14-CDTRI 7505650 được hãng xác định là phiên bản không Ex, vì vậy yêu cầu chống cháy nổ phải được đánh giá riêng.

Cảm biến ba dây và nguồn xung ngoài

Thiết bị cũng hỗ trợ cảm biến ba dây và nguồn tín hiệu ngoài theo giới hạn đầu vào của hãng. Điều này cho phép xem xét sử dụng với nhiều cấu hình lấy tín hiệu tốc độ trong nhà máy.

Tuy nhiên, không nên chọn cảm biến chỉ vì cùng sử dụng nguồn DC. Mức điện áp tín hiệu, dạng ngõ ra, tần số chuyển mạch và cách nối tham chiếu phải phù hợp với đầu vào của bộ giám sát.

Phân chia nhiệm vụ cho relay và ngõ ra analog

Relay dùng báo trạng thái theo ngưỡng

Ngõ ra relay có thể được sử dụng để đưa trạng thái giám sát vào mạch điều khiển. Tùy cấu hình, hệ thống có thể theo dõi tốc độ thấp, tốc độ cao hoặc một khoảng làm việc cho phép.

Ngưỡng cần được chọn theo đặc tính vận hành của máy. Đặt quá sát tốc độ bình thường có thể tạo cảnh báo không cần thiết khi tải hoặc tốc độ dao động.

Tín hiệu 0/4–20 mA phục vụ theo dõi liên tục

Ngõ ra dòng điện giúp truyền giá trị giám sát đến PLC, bộ hiển thị hoặc hệ thống thu thập dữ liệu có đầu vào phù hợp. Khác với tín hiệu relay chỉ thể hiện trạng thái, tín hiệu analog hỗ trợ theo dõi xu hướng thay đổi.

Dải quy đổi cần được thống nhất giữa IM21 và thiết bị nhận. Nếu hai bên cài đặt khác nhau, giá trị hiển thị tại PLC hoặc HMI có thể sai dù đường truyền dòng điện vẫn hoạt động.

Ngõ ra xung và transistor

Ngõ ra xung và transistor phục vụ những yêu cầu xử lý tín hiệu phù hợp trong hệ thống. Cần kiểm tra riêng giới hạn điện áp, dòng tải và tần số của từng ngõ ra.

Không sử dụng trực tiếp các ngõ ra này để cấp cho tải vượt định mức. Khi cần điều khiển tải khác, phải lựa chọn giao diện trung gian phù hợp.

Hình tham khảo thiết bị giám sát tốc độ dùng trong tủ điều khiển.

Ứng dụng giám sát chuyển động trong nhà máy

Theo dõi tốc độ băng tải

Khi lấy tín hiệu tại trục hoặc bộ phận phản ánh chuyển động của băng, thiết bị có thể hỗ trợ phát hiện tốc độ thấp hơn ngưỡng cài đặt. Cách bố trí này hữu ích khi cần theo dõi chuyển động thực tế thay vì chỉ dựa vào lệnh chạy động cơ.

Vị trí cảm biến quyết định ý nghĩa của tín hiệu. Nếu cảm biến chỉ đo phía động cơ, hệ thống có thể không nhận biết được sự cố truyền động xảy ra ở phía sau vị trí đo.

Giám sát trục quay và cơ cấu truyền động

Turck 7505650 có thể được xem xét cho các cơ cấu cần theo dõi giới hạn tốc độ. Tín hiệu đầu ra hỗ trợ đưa trạng thái hoặc giá trị đo về hệ thống điều khiển.

Việc sử dụng để cảnh báo hoặc liên động phải dựa trên đánh giá của người thiết kế máy. Không mặc định đây là bộ giám sát tốc độ an toàn chức năng chỉ vì thiết bị có relay.

Cài đặt để tránh cảnh báo sai

Khi bắt đầu cấu hình, cần xác định nguồn xung, số xung mỗi vòng, tốc độ làm việc và điều kiện cần cảnh báo. Các thông số này nên được ghi nhận trước khi đặt ngưỡng.

Giai đoạn khởi động cũng cần được xem xét vì cơ cấu chưa thể đạt ngay tốc độ ổn định. Chức năng bỏ qua khởi động phải được thiết lập phù hợp với thời gian tăng tốc của máy và yêu cầu giám sát.

Sau khi cài đặt, cần thử tại các trạng thái có liên quan như chạy bình thường, giảm tốc và mất xung. Kiểm tra đồng thời giá trị hiển thị, relay và tín hiệu analog giúp xác nhận toàn bộ đường đo.

Kiểm tra đúng mã khi thay thiết bị

Khi thay bộ giám sát tốc độ Turck IM21-14-CDTRI, cần giữ đầy đủ model và mã đặt hàng 7505650. Các thiết bị cùng dòng hoặc có hình dáng tương tự chưa chắc có cùng đầu vào, ngõ ra và chức năng.

Ngoài mã sản phẩm, nên lưu lại sơ đồ đấu dây, thông số cài đặt và dải quy đổi tín hiệu của bộ cũ. Những thông tin này giúp quá trình thay thế nhanh hơn và hạn chế sai lệch khi đưa máy trở lại vận hành.
