Bộ truyền động điện Eaton NZM3-XR24-30DC – Thiết bị đóng cắt MCCB từ xa 24–30VDC

Bộ truyền động điện Eaton NZM3-XR24-30DC là phụ kiện điều khiển đóng cắt máy cắt MCCB từ xa bằng động cơ điện, thuộc dòng Eaton Moeller NZM. Sản phẩm được thiết kế dành cho máy cắt khung NZM3, sử dụng nguồn điều khiển 24–30VDC, hỗ trợ thao tác ON, OFF và Reset thông qua tín hiệu điện.

Khác với cơ cấu đóng cắt bằng tay thông thường, Eaton NZM3-XR24-30DC cho phép người vận hành điều khiển MCCB từ tủ điều khiển trung tâm hoặc hệ thống tự động hóa mà không cần thao tác trực tiếp trên máy cắt. Thiết bị phù hợp với hệ thống phân phối điện, tủ điện tổng, tủ điều khiển động lực và những ứng dụng yêu cầu vận hành máy cắt theo trình tự.

Với thiết kế chuyên dụng cho MCCB Eaton NZM3, bộ truyền động giúp chuyển đổi thao tác đóng cắt cơ khí thành thao tác điều khiển bằng điện, hỗ trợ việc vận hành và quản lý hệ thống điện nhà máy.

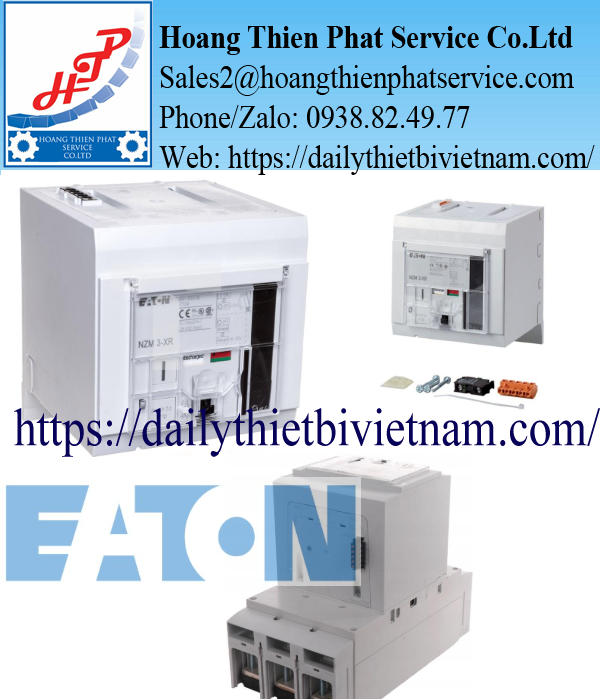

Bộ truyền động đóng cắt từ xa Eaton NZM3-XR24-30DC, mã sản phẩm 259854.

Từ thao tác đóng cắt thủ công đến điều khiển MCCB tự động

Trong hệ thống phân phối điện công nghiệp, MCCB đóng vai trò bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch theo đặc tính bảo vệ của máy cắt. Tuy nhiên, ở nhiều tủ điện, việc đóng lại hoặc ngắt MCCB vẫn phải thực hiện bằng tay.

Điều này gây bất tiện khi tủ điện đặt xa vị trí vận hành, nằm trong phòng điện hạn chế tiếp cận hoặc cần phối hợp với hệ thống điều khiển trung tâm.

Eaton NZM3-XR24-30DC được sử dụng để điều khiển cơ cấu thao tác của MCCB bằng động cơ điện. Khi nhận tín hiệu điều khiển, motor bên trong bộ truyền động tạo chuyển động cơ khí tác động lên tay gạt của máy cắt.

Nhờ đó, việc đóng, mở hoặc reset MCCB có thể được thực hiện từ xa theo trình tự điều khiển phù hợp.

Cần phân biệt rõ bộ truyền động điện và máy cắt MCCB. NZM3-XR24-30DC chỉ đảm nhiệm chức năng thao tác cơ khí từ xa, không trực tiếp thực hiện chức năng bảo vệ quá dòng hoặc ngắn mạch. Các chức năng bảo vệ vẫn do MCCB và bộ trip tương ứng đảm nhiệm.

Thông số kỹ thuật Eaton NZM3-XR24-30DC

Những thông số trên thuộc cấu hình Eaton NZM3-XR24-30DC, P/N 259854. Khi thiết kế tủ điện, cần kiểm tra thêm khả năng tương thích với đúng mã MCCB và các phụ kiện đang lắp đặt.

Một lệnh điều khiển từ xa được thực hiện như thế nào?

Tiếp nhận tín hiệu điều khiển

Khi hệ thống điều khiển phát lệnh ON hoặc OFF, tín hiệu được đưa đến các cực điều khiển của bộ truyền động Eaton NZM3-XR24-30DC.

Thiết bị hỗ trợ cấu hình điều khiển hai dây hoặc ba dây, phù hợp với các phương án điều khiển khác nhau.

Tín hiệu có thể xuất phát từ nút nhấn điều khiển, relay trung gian hoặc bộ điều khiển PLC thông qua mạch giao tiếp được thiết kế phù hợp.

Motor thực hiện chuyển động cơ khí

Khi nhận lệnh hợp lệ, động cơ bên trong bộ truyền động hoạt động để tác động đến cơ cấu đóng cắt của MCCB.

Chuyển động từ motor được truyền qua bộ phận cơ khí, tạo lực cần thiết để chuyển MCCB sang trạng thái ON hoặc OFF.

Quá trình này thay thế thao tác tay tại vị trí máy cắt, nhưng vẫn phụ thuộc vào trạng thái cơ khí và các điều kiện liên động của MCCB.

Reset sau khi MCCB tác động bảo vệ

Khi MCCB nhảy do sự cố điện, cơ cấu máy cắt chuyển sang trạng thái trip.

Bộ truyền động Eaton NZM3-XR24-30DC hỗ trợ chức năng reset từ xa theo sơ đồ điều khiển cho phép. Tuy nhiên, trước khi thực hiện reset và đóng điện trở lại, cần xác định nguyên nhân khiến MCCB tác động.

Không nên sử dụng chức năng đóng lại tự động khi sự cố quá tải hoặc ngắn mạch chưa được xử lý.

Hình minh họa bộ truyền động điện Eaton NZM3 được lắp kết hợp với máy cắt MCCB trong hệ thống tủ điện.

Cấu tạo bộ truyền động điện Eaton NZM3-XR24-30DC

Cụm động cơ truyền động

Motor là thành phần tạo lực cơ khí để thao tác MCCB. Nguồn điều khiển 24–30VDC cấp năng lượng cho quá trình vận hành của bộ truyền động.

Đặc điểm cần chú ý là công suất tiêu thụ của thiết bị có thể đạt 250 W khi thực hiện thao tác. Do đó, nguồn DC phải được lựa chọn phù hợp với yêu cầu công suất và đặc tính tải của bộ truyền động.

Không nên sử dụng bộ nguồn điều khiển có khả năng cấp dòng quá thấp so với yêu cầu của thiết bị.

Cơ cấu truyền lực

Bộ truyền động sử dụng cơ cấu cơ khí trung gian để truyền chuyển động từ motor đến cơ cấu thao tác MCCB.

Các chi tiết truyền lực được thiết kế phù hợp với kích thước khung NZM3, giúp bảo đảm hành trình chuyển động tương ứng với trạng thái đóng và mở của máy cắt.

Đây là lý do NZM3-XR24-30DC không thể được lựa chọn chỉ dựa trên điện áp điều khiển. Kích thước khung MCCB là điều kiện tương thích quan trọng.

Mạch điều khiển và đầu đấu nối

Các đầu đấu nối tiếp nhận tín hiệu điều khiển từ hệ thống bên ngoài.

Theo cấu hình đấu dây, thiết bị có thể thực hiện thao tác đóng, mở hoặc reset từ xa. Việc kết nối phải tuân thủ sơ đồ của nhà sản xuất để tránh tác động đồng thời hoặc gây xung đột lệnh điều khiển.

Cơ cấu thao tác bằng tay

Ngoài chế độ điều khiển từ xa, Eaton NZM3-XR24-30DC còn hỗ trợ thao tác tại chỗ bằng tay theo thiết kế.

Tính năng này phục vụ những trường hợp cần kiểm tra hoặc vận hành thủ công theo quy trình bảo trì.

Thiết bị cũng hỗ trợ khóa tại vị trí OFF bằng ổ khóa phù hợp, giúp hạn chế thao tác ngoài ý muốn khi cần cô lập nguồn điện.

Eaton NZM3-XR24-30DC khác gì với Shunt Trip và Undervoltage Release?

Trong hệ thống MCCB, bộ truyền động điện thường bị nhầm với cuộn cắt Shunt Trip hoặc cuộn bảo vệ thấp áp Undervoltage Release.

Tuy cùng là phụ kiện điện cho máy cắt, các thiết bị này có chức năng khác nhau.

Bộ truyền động Eaton NZM3-XR24-30DC có khả năng thực hiện nhiều thao tác cơ khí hơn so với cuộn cắt Shunt Trip.

Tuy nhiên, không nên coi bộ truyền động là thiết bị thay thế các chức năng bảo vệ chuyên dụng. Trong một tủ điện, các phụ kiện có thể được sử dụng kết hợp tùy theo yêu cầu điều khiển và bảo vệ.

Những vị trí ứng dụng thực tế trong nhà máy

Tủ điện phân phối tổng MDB

Trong tủ phân phối điện tổng, việc đóng cắt MCCB có thể cần thực hiện từ vị trí điều khiển riêng biệt.

Eaton NZM3-XR24-30DC cho phép thực hiện thao tác điều khiển từ xa đối với MCCB NZM3, góp phần giảm nhu cầu tiếp cận trực tiếp vị trí máy cắt trong quá trình vận hành thông thường.

Hệ thống quản lý năng lượng BMS

Trong các tòa nhà thương mại và nhà máy, hệ thống BMS có thể giám sát và điều khiển nhiều thiết bị điện.

Bộ truyền động Eaton NZM3-XR24-30DC có thể kết hợp với các relay điều khiển và tín hiệu phản hồi để thực hiện thao tác MCCB theo chương trình quản lý điện năng.

Tùy yêu cầu, trạng thái đóng mở cần được xác nhận bằng tiếp điểm phụ tương ứng, không nên chỉ dựa vào lệnh điều khiển đã gửi.

Hệ thống chuyển đổi và phân phối nguồn điện

Trong những hệ thống có nhiều nguồn cấp, motor operator có thể tham gia việc thao tác đóng cắt theo trình tự.

Tuy nhiên, nếu sử dụng trong hệ thống chuyển nguồn, cần bổ sung các cơ cấu liên động điện và cơ khí theo thiết kế để hạn chế nguy cơ đóng đồng thời những nguồn không được phép song song.

Tủ điều khiển động lực nhà máy

Trong các tủ điện cấp nguồn cho dây chuyền sản xuất, Eaton NZM3-XR24-30DC có thể được sử dụng tại vị trí cần điều khiển MCCB từ phòng vận hành.

Thiết bị thích hợp với các hệ thống đã sử dụng MCCB Eaton NZM3 và có nhu cầu bổ sung chức năng đóng cắt từ xa.

Hình minh họa ứng dụng motor operator trong hệ thống phân phối điện và tủ điều khiển công nghiệp.

Những thông số không được bỏ qua khi lựa chọn NZM3-XR24-30DC

Khi thay thế hoặc mua mới bộ truyền động điện cho MCCB, việc kiểm tra mã phụ kiện chưa đủ để bảo đảm tương thích với toàn bộ hệ thống.

Điện áp nguồn: Eaton NZM3-XR24-30DC sử dụng 24–30VDC. Không được thay bằng phiên bản dùng điện áp AC hoặc dải DC khác nếu chưa kiểm tra thiết kế nguồn điều khiển.

Kích thước khung MCCB: Thiết bị được thiết kế cho dòng NZM3. Những máy cắt có khung khác như NZM1, NZM2 hoặc NZM4 sử dụng phụ kiện truyền động tương ứng.

Số cực máy cắt: Thiết bị có thể sử dụng cho các cấu hình NZM3 ba cực hoặc bốn cực được hãng hỗ trợ.

Phương pháp điều khiển: Cần xác định hệ thống đang sử dụng sơ đồ hai dây hay ba dây để đấu nối đúng các cực chức năng.

Khả năng tương thích phụ kiện: Một số phụ kiện của Eaton không thể lắp đồng thời với motor operator NZM3-XR. Đặc biệt, phụ kiện M22-CK11(20/02) không tương thích với bộ truyền động này theo thông số hãng.

Tần suất thao tác: Giới hạn tối đa 60 lần mỗi giờ cần được xem xét khi hệ thống vận hành theo chu kỳ tự động.

Những lỗi thường gặp khi bộ truyền động Eaton không thực hiện lệnh

Trong quá trình sử dụng, tình trạng motor operator không hoạt động có thể liên quan đến nguồn điều khiển, điều kiện liên động hoặc trạng thái máy cắt.

Khi kiểm tra, kỹ thuật viên cần xác định chính xác nguyên nhân trước khi tháo bộ truyền động.

Đặc biệt, thiết bị đang lắp trong tủ điện phân phối phải được cô lập nguồn theo quy trình an toàn điện và xác nhận trạng thái không còn điện tại các phần cần thao tác.

Tại sao cần giữ đúng mã NZM3-XR24-30DC khi đặt hàng?

Các bộ truyền động điện thuộc dòng NZM được Eaton sản xuất với nhiều cấu hình khác nhau theo kích thước MCCB và điện áp điều khiển.

Vì vậy, chỉ ghi tên “bộ truyền động điện Eaton NZM3” có thể chưa đủ để nhà cung cấp xác định chính xác sản phẩm.

Đối với model NZM3-XR24-30DC, thông tin cần sử dụng trong yêu cầu báo giá là:

Khi đặt mua thiết bị thay thế, nên cung cấp hình ảnh nhãn của bộ truyền động cũ và mã máy cắt NZM3 đang sử dụng.

Cách đối chiếu này giúp hạn chế nhầm lẫn với các phiên bản bộ truyền động khác điện áp hoặc khác kích thước khung.

Hình minh họa bộ truyền động điện Eaton NZM3-XR24-30DC dùng để đóng cắt MCCB từ xa.

Cung cấp bộ truyền động điện Eaton NZM3-XR24-30DC tại Việt Nam

Bộ truyền động điện Eaton NZM3-XR24-30DC là phụ kiện quan trọng trong hệ thống điều khiển đóng cắt MCCB từ xa, hỗ trợ các chức năng ON, OFF và Reset bằng động cơ điện.

Với nguồn điều khiển 24–30VDC, khả năng tương thích với MCCB NZM3 và tuổi thọ cơ khí 15.000 lần thao tác, thiết bị phù hợp cho các hệ thống phân phối điện và tủ điều khiển yêu cầu đóng cắt theo tín hiệu điện.

Hoàng Thiên Phát nhận cung cấp bộ truyền động Eaton NZM3-XR24-30DC, P/N 259854, phục vụ nhu cầu lắp đặt mới, bảo trì và thay thế phụ kiện MCCB trong nhà máy. Hỗ trợ đối chiếu model, kiểm tra khả năng tương thích, tư vấn thông số và báo giá theo yêu cầu mua hàng.
