Bộ Truyền Động Điện Honeywell M9184C1031 – Modutrol IV 24VAC, 150 lb-in

Bộ truyền động điện Honeywell M9184C1031 thuộc dòng Modutrol IV Series 90, được thiết kế để điều khiển vị trí cửa gió, van điều tiết và cơ cấu chấp hành dạng quay. Thiết bị sử dụng nguồn 24VAC, mô-men xoắn 150 lb-in (khoảng 17Nm) và tín hiệu điều khiển tỷ lệ Series 90 – 135Ω.

Honeywell M9184C1031 hoạt động theo cơ chế điều khiển vị trí liên tục (Modulating Control), cho phép thay đổi góc mở của cơ cấu theo tín hiệu từ bộ điều khiển. Thiết bị không sử dụng lò xo hồi vị và được tích hợp hai công tắc phụ để phục vụ các chức năng điều khiển liên động.

Sản phẩm được sử dụng trong hệ thống HVAC, thiết bị điều tiết không khí, bộ điều khiển đầu đốt và các ứng dụng điều khiển quá trình có cơ cấu truyền động phù hợp.

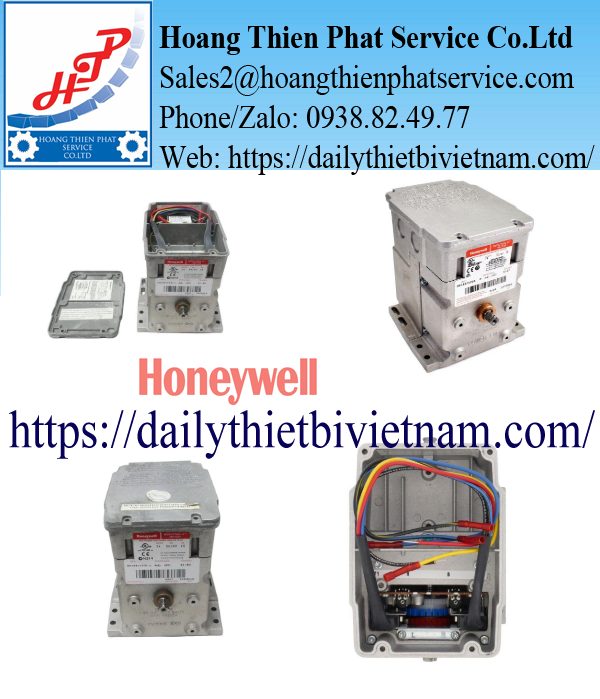

Hình tham khảo bộ truyền động Honeywell M9184C1031 thuộc dòng Modutrol IV.

Thông số kỹ thuật Honeywell M9184C1031

Các giá trị theo tài liệu kỹ thuật dòng Modutrol IV Series 90 và cấu hình sản phẩm M9184C1031.

Honeywell M9184C1031 điều khiển vị trí như thế nào?

Khác với bộ truyền động chỉ có hai trạng thái đóng và mở, Honeywell M9184C1031 sử dụng nguyên lý điều khiển tỷ lệ. Góc quay của trục được điều chỉnh theo tín hiệu yêu cầu từ bộ điều khiển Series 90.

Khi tín hiệu điều khiển thay đổi, mạch điều khiển bên trong xác định chiều quay cần thiết và cấp điện cho động cơ. Động cơ truyền chuyển động qua bộ bánh răng giảm tốc đến trục đầu ra, làm thay đổi vị trí của cửa gió hoặc van.

Khi trục đạt vị trí tương ứng với tín hiệu yêu cầu, động cơ dừng. Nếu tín hiệu tiếp tục thay đổi, bộ truyền động sẽ dịch chuyển đến vị trí mới.

Cơ chế này cho phép điều chỉnh vị trí trung gian thay vì chỉ đóng hoặc mở hoàn toàn.

Tín hiệu điều khiển Series 90 – 135Ω

M9184C1031 được thiết kế để sử dụng với bộ điều khiển có ngõ ra Series 90 tương thích, thường sử dụng mạch chiết áp 135Ω.

Tín hiệu này giúp xác định vị trí yêu cầu của bộ truyền động. Nhờ đó, hệ thống có thể điều chỉnh góc mở cửa gió theo nhu cầu cấp khí, kiểm soát nhiệt độ hoặc điều tiết quá trình.

Cần lưu ý rằng Honeywell M9184C1031 không nhận trực tiếp tín hiệu analog 4–20mA hoặc 0–10V như một số bộ truyền động điện tử hiện đại. Nếu hệ thống sử dụng những tín hiệu này, cần lựa chọn bộ giao tiếp hoặc phụ kiện chuyển đổi phù hợp.

Thiết kế cơ khí của bộ truyền động Honeywell M9184C1031

Một đặc điểm của bộ truyền động điện Honeywell M9184C1031 là thiết kế động cơ kết hợp hộp giảm tốc trong vỏ nhôm đúc.

Bộ truyền động sử dụng trục vuông hai đầu, giúp kết nối với các cơ cấu liên kết cơ khí phù hợp. Chuyển động quay của trục được truyền đến tay đòn hoặc bộ liên kết để điều khiển cửa gió, van và cơ cấu chấp hành.

Thiết bị được lắp cố định bằng chân đế. Hộp đấu nối điện tích hợp giúp bố trí dây nguồn và tín hiệu điều khiển.

Hai công tắc phụ được bố trí bên trong thiết bị, có thể sử dụng để đóng/ngắt các mạch liên động theo vị trí trục.

Hình minh họa thiết kế vỏ, trục truyền động và khu vực đấu nối của Modutrol IV.

Vai trò của Honeywell M9184C1031 trong hệ thống HVAC

Trong hệ thống điều hòa không khí trung tâm, việc điều chỉnh lưu lượng gió có ảnh hưởng trực tiếp đến khả năng kiểm soát nhiệt độ và thông gió.

Honeywell M9184C1031 có thể được kết nối với cơ cấu van gió để thay đổi góc mở theo tín hiệu từ bộ điều khiển.

Khi hệ thống cần tăng lượng không khí, bộ điều khiển phát tín hiệu yêu cầu thay đổi vị trí. Bộ truyền động quay trục, thông qua cơ cấu liên kết để mở cửa gió đến góc tương ứng.

Khi nhu cầu giảm, bộ điều khiển điều chỉnh tín hiệu để bộ truyền động quay theo chiều ngược lại.

Phương pháp này giúp hệ thống thay đổi lưu lượng không khí theo yêu cầu vận hành, thay vì chỉ sử dụng trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

Ứng dụng trong hệ thống lò hơi và đầu đốt

Honeywell M9184C1031 cũng được sử dụng trong các hệ thống điều khiển quá trình đốt, nơi cần điều chỉnh vị trí cửa gió hoặc cơ cấu điều tiết nhiên liệu thông qua liên kết cơ khí phù hợp.

Trong hệ thống đầu đốt, lượng không khí cấp vào buồng đốt cần được điều chỉnh theo mức công suất vận hành.

Bộ truyền động Modutrol IV có thể nhận tín hiệu điều khiển để thay đổi góc mở cửa gió. Quá trình này hỗ trợ hệ thống điều chỉnh lượng không khí cấp theo chương trình điều khiển của đầu đốt.

Đối với ứng dụng điều khiển nhiên liệu hoặc tỷ lệ không khí – nhiên liệu, cần sử dụng cơ cấu liên kết và bộ điều khiển được thiết kế, phê duyệt phù hợp với yêu cầu an toàn cháy đốt.

Minh họa ứng dụng bộ truyền động Modutrol trong điều khiển cửa gió hệ thống đầu đốt.

Mô-men xoắn 150 lb-in có ý nghĩa gì?

Mô-men xoắn là thông số quan trọng khi lựa chọn bộ truyền động điện cho cửa gió hoặc van điều khiển.

Honeywell M9184C1031 có mô-men xoắn định mức 150 lb-in, tương đương khoảng 17Nm. Giá trị này thể hiện khả năng tạo lực quay của thiết bị trong điều kiện hoạt động được quy định.

Khi lựa chọn bộ truyền động, kỹ thuật viên cần xác định mô-men yêu cầu của cửa gió hoặc van, đồng thời xem xét ma sát cơ khí, áp lực tác động và cơ cấu truyền động.

Nếu mô-men yêu cầu vượt quá khả năng của động cơ, thiết bị có thể vận hành không ổn định hoặc không đạt vị trí mong muốn.

Bộ truyền động có mô-men khởi động cực đại cao hơn mô-men định mức, nhưng không được sử dụng liên tục tại mức mô-men này.

Hai công tắc phụ của M9184C1031 dùng để làm gì?

Phiên bản M9184C1031 được tích hợp hai công tắc phụ SPDT. Đây là đặc điểm cần kiểm tra khi lựa chọn sản phẩm thay thế.

Các công tắc phụ có thể được sử dụng để xác nhận vị trí hoặc thực hiện chức năng liên động theo góc quay của trục.

Ví dụ, trong một hệ thống điều khiển cửa gió, công tắc phụ có thể cung cấp tín hiệu khi bộ truyền động đạt đến vị trí được thiết lập. Tín hiệu này có thể dùng để cho phép một thiết bị khác hoạt động hoặc ngắt một mạch điều khiển.

Tuy nhiên, công tắc phụ không đồng nghĩa với việc thiết bị có ngõ ra phản hồi vị trí liên tục dạng analog. Đây là hai chức năng khác nhau cần phân biệt khi thiết kế hệ thống.

Những điểm cần kiểm tra khi thay thế Honeywell M9184C1031

Khi bộ truyền động đang sử dụng bị hỏng, việc thay thế cần dựa trên đúng thông số điện và cơ khí.

Với Honeywell M9184C1031, thông tin cần xác nhận đầu tiên là nguồn điện 24VAC và tín hiệu Series 90 – 135Ω. Không nên sử dụng bộ truyền động có tín hiệu điều khiển khác khi chưa có phương án chuyển đổi phù hợp.

Tiếp theo cần kiểm tra mô-men xoắn 150 lb-in, góc quay, thời gian hành trình, kích thước trục và phương án lắp chân đế.

Nếu hệ thống sử dụng hai công tắc phụ để liên động thiết bị, mã thay thế cũng cần đáp ứng yêu cầu này.

Ngoài ra, cần kiểm tra cơ chế Non-Spring Return. Đây là bộ truyền động không tự hồi về vị trí ban đầu bằng lò xo khi mất nguồn. Không nên thay bằng loại Spring Return nếu chưa đánh giá chức năng an toàn và nguyên lý hoạt động của hệ thống.

Một số lỗi thường gặp trong quá trình vận hành

Khi bộ truyền động Honeywell M9184C1031 không quay, kỹ thuật viên cần kiểm tra nguồn cấp 24VAC, tín hiệu điều khiển và các đầu nối điện.

Nếu động cơ có điện nhưng trục không đạt vị trí yêu cầu, cần kiểm tra cơ cấu liên kết, lực cản của cửa gió hoặc van, đồng thời xác nhận góc quay đã được cài đặt phù hợp.

Trường hợp bộ truyền động liên tục thay đổi vị trí bất thường, nguyên nhân có thể liên quan đến tín hiệu điều khiển không ổn định hoặc mạch phản hồi vị trí bên trong.

Khi công tắc phụ không chuyển trạng thái đúng yêu cầu, cần kiểm tra vị trí cam và thông số cài đặt.

Việc kiểm tra phải được thực hiện theo hướng dẫn kỹ thuật của Honeywell, đồng thời ngắt nguồn điện và bảo đảm an toàn cho cơ cấu được điều khiển.

Báo giá bộ truyền động điện Honeywell M9184C1031

Bộ truyền động điện Honeywell M9184C1031 là thiết bị điều khiển vị trí thuộc dòng Modutrol IV Series 90, phù hợp với hệ thống sử dụng tín hiệu tỷ lệ 135Ω và nguồn điện 24VAC.

Sản phẩm có mô-men xoắn 150 lb-in, hai công tắc phụ và thiết kế không hồi vị bằng lò xo. Đây là những thông số cần xác nhận khi thay thế bộ truyền động trong hệ thống HVAC, lò hơi hoặc đầu đốt.

Khách hàng cần mua Honeywell M9184C1031 nên cung cấp đúng model, số lượng yêu cầu và hình ảnh nhãn thiết bị cũ nếu có. Đối với hệ thống cần thay thế khẩn cấp, cần xác nhận thêm thời gian giao hàng và các phụ kiện liên kết cơ khí đang sử dụng.

Hình tham khảo bộ truyền động Honeywell M9184C1031 khi kiểm tra mã đặt hàng.
