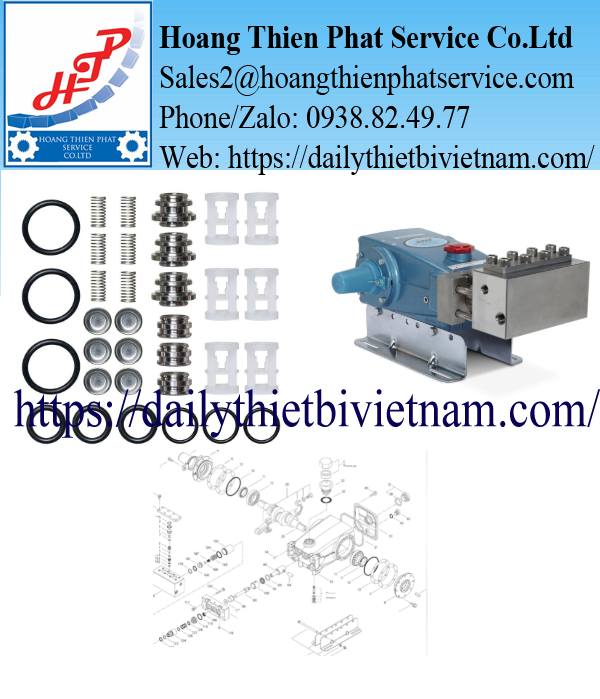

Bộ Van Bơm Cao Áp CAT PUMPS 76679 – Valve Repair Kit Cho Bơm 1570.0110

Trong hệ thống bơm piston cao áp, áp suất làm việc không chỉ phụ thuộc vào công suất truyền động hoặc tình trạng piston. Bộ van hút và van xả giữ vai trò kiểm soát hướng dòng chất lỏng trong từng chu kỳ chuyển động của bơm.

Khi van không còn đóng kín, lò xo suy giảm khả năng làm việc hoặc bề mặt đế van bị hư hỏng, hiệu suất bơm có thể giảm ngay cả khi động cơ vẫn hoạt động bình thường.

CAT PUMPS 76679 là bộ phụ tùng sửa chữa cụm van hút và van xả (Valve Repair Kit) dành cho bơm piston cao áp CAT PUMPS 1570.0110.

Bộ Valve Kit CAT PUMPS 76679 bao gồm các chi tiết van, đế van, lò xo, bộ phận giữ lò xo cùng các vòng làm kín cần thiết để bảo dưỡng cụm phân phối chất lỏng trong đầu bơm.

Khác với việc thay thế toàn bộ bơm cao áp, sử dụng đúng bộ van cho phép kỹ thuật viên sửa chữa những chi tiết liên quan đến quá trình hút và đẩy chất lỏng, với điều kiện các bộ phận cơ khí khác vẫn đáp ứng yêu cầu vận hành.

Áp Suất Bơm Không Ổn Định: Cần Kiểm Tra Bộ Van Trước Khi Thay Bơm

Bơm CAT PUMPS 1570 sử dụng nguyên lý bơm thể tích với ba piston tịnh tiến (Triplex Plunger Pump). Trong quá trình hoạt động, các van một chiều tự động mở hoặc đóng theo chênh lệch áp suất.

Khi piston thực hiện hành trình hút, áp suất trong buồng bơm giảm, tạo điều kiện để van hút mở và chất lỏng đi vào.

Ở hành trình đẩy, van hút đóng lại, van xả mở để đưa chất lỏng vào đường ống cao áp.

Nếu một van bị kẹt hoặc không kín, chất lỏng có thể chuyển động ngược qua vị trí van, ảnh hưởng đến hiệu suất thể tích của bơm.

Hiện tượng này có thể biểu hiện qua áp suất đầu ra dao động, lưu lượng suy giảm hoặc bơm khó duy trì điều kiện làm việc yêu cầu.

Tuy nhiên, áp suất giảm không phải lúc nào cũng do bộ van. Kỹ thuật viên cần kiểm tra thêm nguồn cấp chất lỏng, tình trạng phớt piston, đường ống hút, bộ điều áp và các phụ kiện của hệ thống.

Đối với bơm CAT PUMPS 1570.0110, nếu xác định nguyên nhân nằm ở cụm van, bộ phụ tùng 76679 là mã cần được đối chiếu trong danh mục sửa chữa.

Thông Số Nhận Diện CAT PUMPS 76679

Lưu ý về mã: CAT PUMPS sử dụng part number 76679 trong tài liệu phụ tùng. Ký hiệu 76679-KIT có thể là cách khách hàng hoặc nhà cung cấp mô tả bộ phụ tùng; khi đặt hàng nên ghi cả mã chính hãng 76679.

Bên Trong Bộ Valve Kit CAT PUMPS 76679 Có Những Gì?

Điểm đáng chú ý của CAT PUMPS 76679 là bộ kit không chỉ có các đĩa van mà bao gồm đầy đủ những nhóm linh kiện liên quan đến cơ cấu đóng mở van.

Theo danh mục CAT PUMPS, bộ phụ tùng có 12 nhóm chi tiết, phục vụ các cụm van của một bơm 1570.0110.

Nguồn đối chiếu: danh mục Valve Kits chính hãng CAT PUMPS cho model 1570, phiên bản FPM (.0110).

Đế van và đĩa van quyết định độ kín của dòng chất lỏng

Đế van là bề mặt tiếp xúc với chi tiết van khi van đóng.

Ở điều kiện bình thường, lực lò xo và chênh lệch áp suất giúp van đóng vào đế để hạn chế dòng chảy ngược.

Nếu bề mặt tiếp xúc bị xước, mòn hoặc bám tạp chất, khả năng làm kín có thể giảm.

Trong bộ van CAT PUMPS 76679, van và đế van được cung cấp dưới dạng các chi tiết thay thế riêng trong cùng bộ kit. Điều này hỗ trợ quá trình bảo dưỡng đồng bộ các vị trí chịu mài mòn.

Lò xo van ảnh hưởng trực tiếp đến chu kỳ đóng mở

Lò xo giữ vai trò hỗ trợ van trở về vị trí đóng khi điều kiện chênh lệch áp suất thay đổi.

Nếu lò xo bị gãy, biến dạng hoặc suy giảm đặc tính cơ học, chuyển động của van có thể không còn phù hợp với thiết kế.

Trong các hệ thống bơm hoạt động liên tục, tình trạng lò xo cần được đánh giá cùng với van và đế van thay vì chỉ thay riêng một chi tiết bị hư hỏng.

O-ring FPM bảo đảm khả năng làm kín tại vị trí lắp ghép

Phiên bản CAT PUMPS 1570.0110 sử dụng cấu hình gioăng FPM.

FPM là vật liệu elastomer fluorocarbon được sử dụng trong nhiều hệ thống yêu cầu khả năng tương thích hóa chất và nhiệt độ phù hợp.

Tuy nhiên, khả năng chịu hóa chất của FPM phụ thuộc vào loại môi chất, nồng độ và nhiệt độ làm việc.

Khi thay bộ 76679, cần kiểm tra tình trạng bề mặt lắp gioăng và tránh làm xoắn hoặc cắt O-ring trong quá trình lắp ráp.

Vì Sao Không Được Nhầm CAT PUMPS 76679 Và 76390?

Đây là chi tiết quan trọng nhất đối với khách hàng mua phụ tùng theo mã.

Trong danh mục CAT PUMPS, hai bộ valve kit sử dụng cho hai cấu hình vật liệu làm kín khác nhau.

Hai bộ kit có nhiều chi tiết cơ khí chung, nhưng các O-ring tại một số vị trí sử dụng mã khác nhau.

Việc lựa chọn sai vật liệu làm kín có thể gây rò rỉ hoặc suy giảm độ bền phụ tùng nếu môi chất vận hành không tương thích.

Vì vậy, nếu nhãn bơm thể hiện 1570.0110, cần ưu tiên kiểm tra CAT PUMPS 76679 thay vì mặc định dùng bộ 76390 của phiên bản tiêu chuẩn.

Khi Nào Nên Thay Bộ Van CAT PUMPS 76679?

Bộ van hút và van xả làm việc theo chu kỳ liên tục cùng chuyển động của piston. Sau thời gian sử dụng, các bề mặt tiếp xúc và chi tiết đàn hồi có thể bị ảnh hưởng bởi mài mòn, áp suất, nhiệt độ và chất lượng chất lỏng.

Đối với bơm CAT PUMPS 1570.0110, bộ phận bảo trì nên kiểm tra cụm van khi xuất hiện hiện tượng áp suất dao động bất thường, lưu lượng giảm, rung động không ổn định hoặc có dấu hiệu dòng chất lỏng hồi ngược.

Nếu quá trình tháo kiểm tra cho thấy bề mặt van bị hư hỏng, lò xo biến dạng hoặc gioăng mất độ đàn hồi, cần thay thế theo hướng dẫn của hãng.

Không nên quyết định thay toàn bộ kit chỉ dựa vào một hiện tượng đơn lẻ, bởi những triệu chứng tương tự cũng có thể xuất phát từ phớt piston hoặc hệ thống hút.

CAT PUMPS khuyến nghị sử dụng datasheet, bản vẽ lắp và service manual tương ứng với model bơm khi thực hiện bảo trì.

Bảo Dưỡng Cụm Van Bơm 1570.0110 Cần Chú Ý Điều Gì?

Trước khi tháo cụm van, hệ thống cần được ngừng vận hành, cô lập nguồn điện và giải phóng hoàn toàn áp suất tồn dư.

Bơm piston cao áp có thể duy trì áp suất trong đường ống sau khi động cơ đã dừng. Vì vậy, việc tháo các chi tiết khi hệ thống còn áp có nguy cơ gây thương tích nghiêm trọng.

Sau khi bảo đảm điều kiện an toàn, kỹ thuật viên tiến hành kiểm tra các chi tiết theo hướng dẫn bảo trì của CAT PUMPS.

Bề mặt đế van phải được làm sạch và kiểm tra dấu hiệu mài mòn. Các vòng làm kín mới cần được lắp đúng vị trí và đúng vật liệu.

Khi lắp lại, phải tuân thủ trình tự lắp và mô-men siết trong tài liệu kỹ thuật chính hãng, không tự lựa chọn lực siết theo kinh nghiệm đối với các bu lông cụm đầu bơm.

Trước khi đưa thiết bị vào vận hành, cần kiểm tra độ kín và tình trạng hệ thống điều áp, van xả an toàn.

CAT PUMPS 76679 cung cấp các linh kiện cần thiết cho việc sửa chữa cụm van, nhưng hiệu quả sau bảo dưỡng còn phụ thuộc vào kỹ thuật lắp ráp và tình trạng tổng thể của bơm.

CAT PUMPS 76679 Được Sử Dụng Trong Những Hệ Thống Nào?

Bộ phụ tùng CAT PUMPS 76679 được dùng cho các hệ thống đang sử dụng bơm CAT PUMPS 1570.0110, thay vì được lựa chọn trực tiếp theo ngành sản xuất.

Dòng bơm piston cao áp CAT PUMPS có thể được ứng dụng trong thiết bị phun rửa áp lực cao, hệ thống cấp chất lỏng áp suất lớn, máy công nghệ và các cụm bơm chuyên dụng.

Trong dây chuyền sử dụng bơm 1570.0110, việc chuẩn bị sẵn valve kit phù hợp có thể hỗ trợ kế hoạch bảo trì, hạn chế thời gian chờ phụ tùng khi đến kỳ thay thế.

Tuy nhiên, bộ 76679 không làm tăng áp suất thiết kế hay công suất bơm. Nhiệm vụ của bộ kit là thay thế những chi tiết van bị mòn hoặc hư hỏng, giúp khôi phục điều kiện làm việc theo thiết kế khi nguyên nhân sự cố nằm ở cụm van.

Mua Valve Repair Kit CAT PUMPS 76679 Cần Xác Nhận Những Gì?

Đối với bộ phận mua hàng nhà máy, thông tin cần ưu tiên là part number, model bơm và vật liệu làm kín.

Nếu yêu cầu mua hàng ghi “76679-KIT, VALVE S B 1570.0110”, nhà cung cấp nên đối chiếu với CAT PUMPS Valve Kit 76679 – FPM – For Pump 1570.0110.

Trong quá trình xác nhận đơn hàng, cần làm rõ bộ kit chính hãng hay phụ tùng tương thích, số lượng bộ cần mua, danh sách chi tiết trong bộ và thời gian giao hàng.

Nếu bơm đã được cải tạo hoặc thay đổi cấu hình trước đó, nên cung cấp thêm số serial hoặc hình ảnh nhãn bơm để đối chiếu.

Việc sử dụng nguyên mã 76679 khi gửi yêu cầu báo giá giúp hạn chế nhầm lẫn với các bộ phớt, seal kit hoặc valve kit sử dụng vật liệu NBR.

CAT PUMPS 76679 – Bộ Phụ Tùng Van Cho Bơm Cao Áp 1570.0110

CAT PUMPS 76679 là bộ Valve Repair Kit dành cho bơm piston cao áp CAT PUMPS 1570.0110 sử dụng cấu hình làm kín FPM.

Bộ phụ tùng bao gồm các chi tiết van hút, van xả, đế van, lò xo, O-ring và vòng đỡ, phục vụ công tác kiểm tra, sửa chữa cụm phân phối chất lỏng trong đầu bơm.

Điểm quan trọng khi lựa chọn bộ van CAT PUMPS 76679 là xác nhận chính xác model bơm và vật liệu làm kín, tránh nhầm với mã 76390 dành cho phiên bản NBR tiêu chuẩn.

Đối với các nhà máy đang sử dụng CAT PUMPS 1570.0110, việc lựa chọn đúng valve kit và thực hiện bảo trì theo tài liệu hãng góp phần duy trì khả năng vận hành ổn định của hệ thống bơm cao áp.
