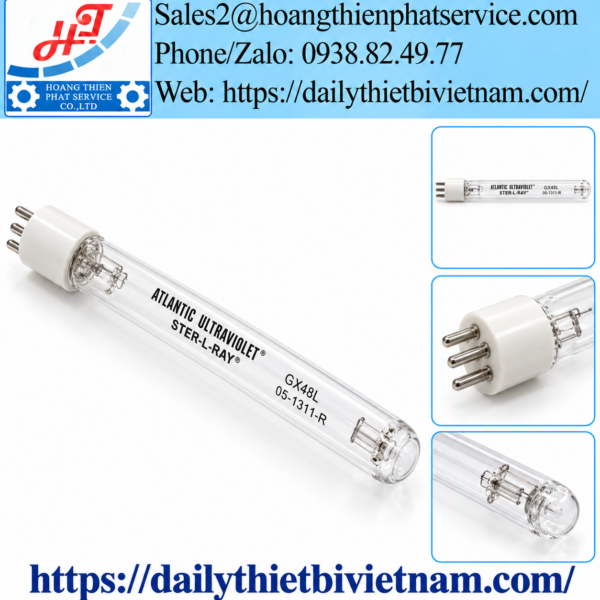

Bóng Đèn UV Diệt Khuẩn Atlantic Ultraviolet GX48L – 05-1311-R, Công Suất 110W

Bóng đèn UV diệt khuẩn Atlantic Ultraviolet GX48L – 05-1311-R là nguồn phát tia cực tím UV-C cường độ cao, được thiết kế để sử dụng trong hệ thống khử khuẩn nước bằng tia cực tím. Sản phẩm thuộc dòng STER-L-RAY của Atlantic Ultraviolet Corporation – Mỹ, hoạt động ở bước sóng 254nm với công suất điện danh định 110W và công suất bức xạ UV-C tham khảo 48W.

Khác với những thiết bị khử khuẩn sử dụng hóa chất, hệ thống UV ứng dụng bức xạ cực tím để bất hoạt vi sinh vật mà không cần bổ sung trực tiếp chất khử trùng vào dòng nước. Bóng UV GX48L đóng vai trò nguồn phát bức xạ, cung cấp năng lượng cần thiết cho quá trình khử khuẩn khi được lắp trong buồng phản ứng UV phù hợp.

Với tuổi thọ hiệu dụng định mức 10.000 giờ, cấu trúc ống thạch anh đường kính 38mm và thiết kế chân đèn B4, model GX48L được sử dụng làm bóng thay thế cho các hệ thống xử lý nước SANITRON tương thích.

1. Nhận diện kỹ thuật bóng UV Atlantic Ultraviolet 05-1311-R

GX48L là mã model của bóng đèn, trong khi 05-1311-R là mã phụ tùng do Atlantic Ultraviolet sử dụng để nhận diện và đặt hàng.

Hai ký hiệu này chỉ cùng một loại bóng UV-C thuộc dòng STER-L-RAY, không phải hai sản phẩm riêng biệt.

Bảng thông số kỹ thuật GX48L

Lưu ý kích thước: Tài liệu sản phẩm GX48L công bố chiều dài 1.146mm theo quy cách thân bóng, trong khi một số tài liệu hệ thống SANITRON ghi chiều dài danh nghĩa 1.175mm. Khi thay thế cần kiểm tra quy ước đo, vị trí chân đèn và chiều dài lắp đặt thực tế, không chỉ đối chiếu một con số.

2. Điều gì quyết định hiệu quả diệt khuẩn của bóng UV GX48L?

Khả năng xử lý vi sinh vật của hệ thống UV không được quyết định đơn thuần bởi công suất điện tiêu thụ của bóng đèn.

Một bóng UV có công suất lớn nhưng hoạt động trong buồng phản ứng không phù hợp, nước có độ truyền tia thấp hoặc lưu lượng vượt thiết kế vẫn có thể không đạt hiệu quả khử khuẩn yêu cầu.

Công suất điện 110W và công suất UV-C 48W

Hai thông số này thể hiện hai đặc tính kỹ thuật khác nhau.

110W là công suất điện danh định mà bóng đèn tiêu thụ trong điều kiện vận hành quy định, chưa bao gồm tổn hao của bộ nguồn ballast.

48W là công suất bức xạ cực tím tại vùng bước sóng diệt khuẩn, được công bố theo điều kiện đo tham khảo của nhà sản xuất.

Phần điện năng còn lại được chuyển thành các dạng năng lượng khác, bao gồm nhiệt và bức xạ ngoài vùng UV-C có ích.

Vì vậy, khi so sánh bóng UV công nghiệp, cần quan tâm đến khả năng phát UV-C thực tế thay vì chỉ đánh giá công suất điện đầu vào.

Vai trò của bước sóng 254nm

Bóng Atlantic Ultraviolet GX48L phát bức xạ UV-C tập trung gần bước sóng 254nm.

Bức xạ ở vùng bước sóng này có khả năng được các phân tử sinh học của vi sinh vật hấp thụ, gây tổn thương vật chất di truyền và ảnh hưởng đến khả năng sinh sản của chúng.

Đây là cơ sở khoa học của công nghệ khử khuẩn bằng tia UV được ứng dụng trong nhiều hệ thống xử lý nước.

Liều UV thực tế trong buồng phản ứng

Hiệu quả xử lý phụ thuộc vào liều bức xạ mà vi sinh vật tiếp nhận trong quá trình nước đi qua thiết bị.

Liều UV được biểu diễn theo quan hệ:

Trong đó:

• \(D\): Liều UV, đơn vị mJ/cm².

• \(E\): Cường độ bức xạ tại vị trí xét, đơn vị mW/cm².

• \(t\): Thời gian tiếp xúc, đơn vị giây.

Công thức thể hiện nguyên lý cơ bản của liều bức xạ. Trong buồng UV thực tế, cường độ không đồng đều ở mọi vị trí và đường đi của dòng nước cũng khác nhau, nên đánh giá hiệu quả khử khuẩn cần dựa trên thiết kế và dữ liệu kiểm định của toàn bộ thiết bị.

3. Cấu trúc bên trong bóng UV STER-L-RAY GX48L

Bóng GX48L sử dụng công nghệ phóng điện trong hơi thủy ngân áp suất thấp, với kết cấu được thiết kế để tạo bức xạ UV-C ổn định.

Ống thạch anh truyền tia cực tím

Thân bóng sử dụng vật liệu thạch anh có khả năng cho bức xạ UV-C truyền qua.

So với thủy tinh thông thường, vật liệu thạch anh thích hợp hơn cho các ứng dụng phát UV bước sóng ngắn vì có đặc tính truyền bức xạ phù hợp.

Đường kính ngoài 38mm là một trong những đặc điểm nhận diện của dòng bóng GX48L.

Cấu trúc ống có đường kính lớn cho phép tối ưu điều kiện phóng điện và công suất bức xạ của bóng.

Điện cực và cơ cấu khởi động

Hai đầu bóng được bố trí điện cực phục vụ quá trình khởi động và duy trì phóng điện.

GX48L sử dụng cấu hình chân B4, gồm hai chân tại mỗi đầu bóng.

Khi bộ nguồn ballast cung cấp điều kiện điện phù hợp, quá trình phóng điện hình thành bên trong ống và kích thích các nguyên tử thủy ngân phát ra bức xạ cực tím.

Hơi thủy ngân áp suất thấp

Môi trường phóng điện bên trong bóng chứa thủy ngân với lượng được thiết kế cho quá trình phát bức xạ UV.

Khi phóng điện xảy ra, các nguyên tử thủy ngân được kích thích và phát ra bức xạ đặc trưng gần bước sóng 254nm.

Do chứa thủy ngân, bóng UV GX48L cần được vận chuyển, bảo quản và xử lý khi thải bỏ theo quy định đối với thiết bị có thành phần nguy hại.

Chân kết nối B4

Thiết kế hai chân tại mỗi đầu cho phép bóng kết nối với hệ thống đui và mạch ballast tương thích.

Khi thay thế cần kiểm tra số chân, khoảng cách chân, cấu hình đấu nối và công suất ballast.

Bóng có cùng chiều dài nhưng khác kiểu chân hoặc đặc tính điện không được xem là linh kiện thay thế trực tiếp.

4. Nguyên lý khử khuẩn của Atlantic Ultraviolet GX48L

Quá trình khử khuẩn UV dựa trên tác động quang hóa của bức xạ UV-C đối với tế bào và vật chất di truyền của vi sinh vật.

Giai đoạn phát bức xạ

Khi ballast cấp điện đúng điều kiện, bóng GX48L khởi động và tạo bức xạ UV-C bên trong buồng phản ứng.

Bức xạ truyền qua thành ống thạch anh, qua ống bảo vệ thạch anh nếu có, rồi đi vào vùng nước cần xử lý.

Giai đoạn tiếp xúc với vi sinh vật

Khi nước chảy qua buồng UV, các vi sinh vật trong dòng nước tiếp xúc với trường bức xạ.

Mức năng lượng mà chúng hấp thụ phụ thuộc vào cường độ UV, thời gian lưu và vị trí chuyển động bên trong buồng phản ứng.

Giai đoạn bất hoạt vi sinh vật

Bức xạ UV-C có thể gây tổn thương DNA hoặc RNA, làm giảm khả năng nhân lên của vi sinh vật.

Hiệu quả bất hoạt khác nhau tùy loại vi sinh vật và liều UV thực nhận.

Công nghệ UV không loại bỏ xác vi sinh vật, cặn rắn hay các chất hòa tan khỏi nước. Vì vậy, hệ thống xử lý có thể cần thêm các công đoạn lọc và xử lý phù hợp với mục tiêu chất lượng nước.

5. Các yếu tố làm suy giảm hiệu suất của bóng UV GX48L

Độ truyền tia UV của nước

UV Transmittance (UVT) là thông số thể hiện khả năng truyền bức xạ cực tím qua mẫu nước, thường được đánh giá tại bước sóng 254nm.

Nước có độ truyền UV thấp khiến bức xạ bị hấp thụ hoặc suy giảm mạnh hơn, làm giảm liều UV tại những vùng xa bóng đèn.

Độ đục và chất rắn lơ lửng

Các hạt lơ lửng có thể hấp thụ, tán xạ hoặc che chắn vi sinh vật khỏi bức xạ.

Do đó, chất lượng nước trước khi vào buồng UV có ảnh hưởng trực tiếp đến hiệu quả khử khuẩn.

Đối với những hệ thống xử lý nước có độ đục cao, cần xem xét quá trình lọc trước UV.

Cáu cặn trên ống bảo vệ thạch anh

Trong quá trình vận hành, khoáng chất và tạp chất có thể bám trên bề mặt ống bảo vệ.

Lớp cáu cặn này làm giảm lượng bức xạ truyền từ bóng đèn đến dòng nước.

Việc vệ sinh ống bảo vệ theo quy trình bảo trì là cần thiết để duy trì hiệu quả truyền UV.

Suy giảm công suất bức xạ theo thời gian

Bóng UV có thể tiếp tục phát sáng ngay cả khi công suất UV-C đã giảm đáng kể so với ban đầu.

Vì vậy, không thể chỉ dựa vào việc bóng còn sáng để kết luận rằng thiết bị đang duy trì hiệu quả khử khuẩn.

Tuổi thọ hiệu dụng định mức của GX48L là 10.000 giờ. Việc thay thế cần căn cứ thời gian vận hành, tình trạng bóng và yêu cầu của hệ thống UV.

6. GX48L 05-1311-R được sử dụng trong những hệ thống nào?

Hệ thống khử khuẩn nước SANITRON

Atlantic Ultraviolet GX48L được thiết kế để sử dụng với các thiết bị xử lý nước bằng tia UV thuộc dòng SANITRON tương thích.

Một số model được liệt kê trong danh mục bóng thay thế gồm:

Đối với những hệ thống nhiều buồng xử lý hoặc sử dụng nhiều bóng UV, cần xác nhận số lượng bóng, cấu hình ballast và mã phụ tùng của từng buồng trước khi đặt hàng.

Hệ thống xử lý nước cấp nhà máy

Bóng UV GX48L có thể được sử dụng trong thiết bị khử khuẩn nước cấp nhằm giảm tải vi sinh trước khi nước được phân phối đến các công đoạn sử dụng.

Ứng dụng thường gặp bao gồm hệ thống xử lý nước phục vụ sản xuất, nước công nghệ và nước sau lọc.

Hệ thống xử lý nước trong ngành thực phẩm và đồ uống

Trong các dây chuyền sản xuất thực phẩm và đồ uống, chất lượng nước có ảnh hưởng đến vệ sinh quá trình và chất lượng thành phẩm.

Công nghệ UV được sử dụng như một công đoạn kiểm soát vi sinh vật trong hệ thống xử lý nước, với điều kiện thiết bị đáp ứng yêu cầu vệ sinh và tiêu chuẩn chất lượng nước của từng ứng dụng.

Hệ thống nước tuần hoàn

Trong một số hệ thống nước tuần hoàn, thiết bị UV được bố trí để hỗ trợ kiểm soát sự phát triển của vi sinh vật.

Hiệu quả phụ thuộc vào lưu lượng tuần hoàn, khả năng truyền UV, đặc tính nước và phương án xử lý tổng thể.

7. Khi thay bóng UV 05-1311-R, cần kiểm tra những thông số nào?

Một bóng UV có cùng công suất 110W chưa chắc đã tương thích với thiết bị đang sử dụng.

Để lựa chọn chính xác Atlantic Ultraviolet GX48L, cần kiểm tra đồng thời các yếu tố sau:

Kiểm tra bộ nguồn ballast

Ballast có nhiệm vụ tạo điều kiện khởi động và giới hạn dòng điện trong quá trình bóng hoạt động.

Nếu ballast không phù hợp, bóng có thể không khởi động, phát UV-C không đạt công suất thiết kế hoặc bị suy giảm tuổi thọ.

Không nên thay thế GX48L bằng bóng UV khác chỉ vì có cùng chiều dài và công suất danh nghĩa.

Kiểm tra ống bảo vệ thạch anh

Đối với các hệ thống có ống bảo vệ, cần kiểm tra độ trong suốt, tình trạng nứt vỡ và lớp cáu cặn trên bề mặt.

Ống bảo vệ bị hư hỏng có thể khiến nước tiếp xúc với bóng đèn hoặc gây sự cố trong buồng phản ứng.

Kiểm tra hệ thống làm kín

Gioăng O-ring tại các vị trí lắp đặt phải đáp ứng khả năng làm kín và tương thích với môi trường nước xử lý.

Nếu gioăng bị chai cứng, biến dạng hoặc hư hỏng, cần thay thế trước khi đưa hệ thống vào vận hành.

8. Phân biệt bóng UV GX48L với bóng UV thông thường

Điểm khác biệt của GX48L nằm ở thiết kế bóng UV-C cường độ cao và công suất bức xạ được tối ưu theo cấu trúc riêng của nhà sản xuất.

Không nên sử dụng bảng so sánh này để kết luận GX48L phù hợp với mọi buồng xử lý nước có công suất tương đương.

Khả năng thay thế phải được xác nhận thông qua mã bóng và thiết kế hệ thống.

9. Hướng dẫn kiểm tra và bảo trì bóng UV GX48L

Theo dõi thời gian hoạt động

Thời gian vận hành là yếu tố quan trọng để xác định chu kỳ thay thế.

Với tuổi thọ hiệu dụng định mức 10.000 giờ, hệ thống nên có bộ đếm thời gian hoặc chức năng cảnh báo bảo trì để hỗ trợ quản lý bóng đèn.

Nếu sử dụng liên tục 24 giờ mỗi ngày, 10.000 giờ tương đương khoảng 417 ngày vận hành. Tuy nhiên, lịch thay bóng thực tế phải tuân thủ hướng dẫn của nhà sản xuất và yêu cầu chất lượng nước.

Kiểm tra tín hiệu cảnh báo UV

Nếu thiết bị có cảm biến giám sát cường độ UV, cần theo dõi các cảnh báo liên quan đến mức bức xạ suy giảm.

Sự giảm cường độ UV có thể bắt nguồn từ bóng đèn lão hóa, cáu cặn trên ống bảo vệ hoặc chất lượng nước thay đổi.

Vệ sinh và thay bóng đúng kỹ thuật

Trước khi thực hiện bảo trì, phải ngắt nguồn điện và đảm bảo bóng đã nguội.

Không được nhìn trực tiếp vào bóng UV đang hoạt động hoặc để tia UV-C chiếu vào mắt và da. Bức xạ UV-C có thể gây tổn thương nghiêm trọng ngay cả khi thời gian tiếp xúc ngắn.

Khi thay bóng, cần tránh va đập vào thân thạch anh và hạn chế tiếp xúc trực tiếp bằng tay trần lên bề mặt bóng.

Nếu bóng bị vỡ, phải thực hiện quy trình xử lý phù hợp với thiết bị có chứa thủy ngân.

10. Vai trò của GX48L trong việc duy trì hiệu quả xử lý nước

Trong một hệ thống UV, bóng đèn là nguồn cung cấp năng lượng bức xạ phục vụ quá trình khử khuẩn. Khi công suất UV-C suy giảm, liều UV thực tế mà vi sinh vật tiếp nhận cũng có thể giảm theo.

Vì vậy, bảo trì bóng UV không đơn thuần là thay một linh kiện điện mà còn là công việc duy trì hiệu quả của cả quá trình xử lý nước.

Atlantic Ultraviolet GX48L – 05-1311-R có công suất điện 110W, công suất bức xạ UV-C tham khảo 48W và tuổi thọ hiệu dụng định mức 10.000 giờ. Những thông số này cho phép kỹ sư đánh giá khả năng tương thích với thiết bị SANITRON, xác định kế hoạch bảo trì và lựa chọn bóng thay thế theo đúng yêu cầu kỹ thuật.

Việc sử dụng đúng model, kết hợp ballast tương thích và điều kiện nước phù hợp, là cơ sở quan trọng để duy trì khả năng vận hành của hệ thống UV.
