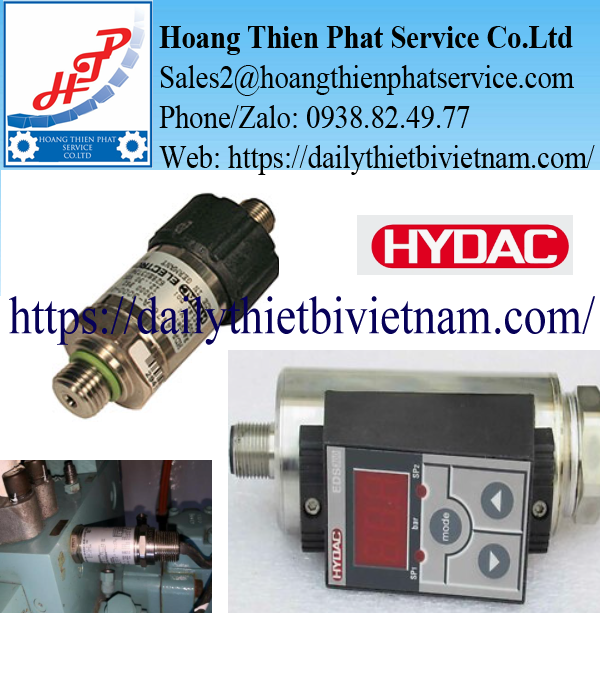

Cảm Biến Áp Suất HYDAC HDA 4844-A-400-000 – 400 Bar, 4–20mA, P/N 922671

Cảm biến áp suất HYDAC HDA 4844-A-400-000 là bộ truyền tín hiệu áp suất thuộc dòng HDA 4800 của hãng HYDAC – Đức. Thiết bị được thiết kế để đo áp suất chất lỏng trong hệ thống thủy lực, chuyển đổi giá trị áp suất thành tín hiệu điện 4–20 mA và truyền về PLC hoặc bộ điều khiển để giám sát quá trình vận hành.

Với dải đo 0–400 bar, kết nối cơ khí G1/4 A và đầu nối điện Binder M18, HYDAC HDA 4844-A-400-000 đáp ứng nhu cầu đo áp suất trong trạm nguồn thủy lực, máy ép, thiết bị thử nghiệm và các hệ thống sản xuất yêu cầu khả năng giám sát áp suất chính xác.

HYDAC HDA 4844-A-400-000 – Thông số kỹ thuật sản phẩm

Đối với kỹ sư bảo trì hoặc bộ phận mua hàng đang tìm thiết bị thay thế, việc xác định chính xác model và Part Number là yếu tố quan trọng để tránh nhầm lẫn với các phiên bản cảm biến áp suất HYDAC khác.

Đây là những thông số giúp xác định đúng cảm biến HYDAC HDA 4844-A-400-000 khi tìm mua hoặc thay thế tại nhà máy.

Công nghệ đo áp suất của dòng HYDAC HDA 4800

Điểm đáng chú ý của dòng cảm biến áp suất HYDAC HDA 4800 là công nghệ đo sử dụng điện trở biến dạng màng mỏng (Thin-film Strain Gauge) trên màng thép không gỉ.

Khi áp suất của môi chất tác động lên màng đo, màng sẽ biến dạng rất nhỏ. Sự biến dạng làm thay đổi đặc tính điện của phần tử đo và được mạch điện tử chuyển đổi thành tín hiệu tương ứng.

Đối với model HDA 4844-A-400-000, tín hiệu áp suất được chuyển thành dòng điện 4–20 mA.

Thiết kế này có các đặc điểm kỹ thuật nổi bật:

• Độ chính xác cao, phù hợp các ứng dụng đo lường và kiểm tra áp suất.

• Kết cấu phần tử đo chắc chắn, đáp ứng môi trường máy móc có rung động.

• Sai số ảnh hưởng bởi nhiệt độ thấp theo đặc tính của dòng HDA 4800.

• Khả năng ổn định tín hiệu trong quá trình vận hành lâu dài.

• Thuận tiện kết nối với PLC và hệ thống giám sát công nghiệp.

Tín hiệu 4–20 mA của HYDAC HDA 4844-A-400-000 hoạt động như thế nào?

Khác với đồng hồ áp suất cơ học hiển thị giá trị trực tiếp bằng kim, bộ truyền tín hiệu áp suất HYDAC HDA 4844-A-400-000 chuyển giá trị đo thành tín hiệu điện để hệ thống điều khiển xử lý.

Với dải đo 0–400 bar, tín hiệu 4–20 mA được quy đổi tuyến tính trong điều kiện hoạt động bình thường.

Nhờ tín hiệu này, PLC có thể hiển thị áp suất tức thời, ghi nhận dữ liệu, phát cảnh báo hoặc thực hiện các chức năng điều khiển đã được lập trình.

Đặc biệt, ngõ ra dòng điện 4–20 mA phù hợp với các hệ thống điều khiển sử dụng đường dây tín hiệu dài, khi được thiết kế và lắp đặt đúng yêu cầu chống nhiễu.

Ứng dụng thực tế của cảm biến áp suất HYDAC HDA 4844-A-400-000

Giám sát áp suất trạm nguồn thủy lực

Trong hệ thống thủy lực, áp suất dầu ảnh hưởng trực tiếp đến khả năng hoạt động của các cơ cấu chấp hành.

HYDAC HDA 4844-A-400-000 được lắp tại vị trí cần đo áp suất để truyền thông tin về bộ điều khiển. Dữ liệu này giúp kỹ thuật viên theo dõi tình trạng hoạt động của bơm, van và đường ống thủy lực.

Kiểm soát áp suất máy ép công nghiệp

Đối với máy ép thủy lực, việc kiểm soát áp suất giúp duy trì lực tác động theo yêu cầu công nghệ.

Cảm biến HYDAC HDA 4844-A-400-000 có thể hỗ trợ giám sát áp suất trong các công đoạn ép, kẹp hoặc tạo hình sản phẩm.

Thiết bị thử nghiệm và kiểm tra áp suất

Dòng HYDAC HDA 4800 được sử dụng trong các hệ thống thử nghiệm nhờ độ chính xác và đặc tính ổn định.

Tín hiệu đầu ra cho phép thu thập dữ liệu áp suất trong quá trình kiểm tra thiết bị, đánh giá điều kiện vận hành hoặc nghiên cứu đặc tính làm việc của hệ thống thủy lực.

Hệ thống bơm và dây chuyền sản xuất

Trong hệ thống bơm công nghiệp, cảm biến áp suất hỗ trợ giám sát mức áp suất thực tế tại đường ống.

Khi được kết hợp với bộ điều khiển phù hợp, thiết bị có thể cung cấp dữ liệu để cảnh báo áp suất vượt ngưỡng hoặc hỗ trợ các chức năng điều chỉnh tự động.

Phân biệt HYDAC HDA 4844-A-400-000 với các model tương tự

Một vấn đề thường gặp khi mua cảm biến HYDAC là các model có cùng dải đo áp suất nhưng khác đầu nối điện hoặc tín hiệu đầu ra.

Qua bảng so sánh có thể thấy, HDA 4844-A-400-000 và HDA 4846-A-400-000 cùng đo áp suất đến 400 bar và sử dụng tín hiệu 4–20 mA, nhưng khác kiểu kết nối điện.

Vì vậy, khi thay thế cảm biến trên máy đang sử dụng, bộ phận kỹ thuật cần kiểm tra cả đầu nối và sơ đồ đấu dây. Không nên chỉ căn cứ vào dải đo áp suất.

Những điều cần kiểm tra trước khi lắp đặt

Để cảm biến HYDAC HDA 4844-A-400-000 hoạt động ổn định, quá trình lắp đặt cần đáp ứng các yêu cầu kỹ thuật cơ bản.

Về kết nối cơ khí: Sử dụng đúng ren G1/4 A và kiểu làm kín phù hợp với cổng áp suất. Tránh siết quá lực gây hư hỏng ren hoặc thân cảm biến.

Về kết nối điện: Kiểm tra đầu nối Binder Series 714 M18 và sơ đồ chân tương ứng. Đầu cắm đối ứng không mặc định được cung cấp cùng cảm biến, vì vậy cần xác nhận phụ kiện khi đặt hàng.

Về dải áp suất: Không lựa chọn cảm biến chỉ dựa trên áp suất vận hành trung bình. Cần xem xét cả áp suất cực đại, dao động áp suất và các xung áp có thể xuất hiện trong hệ thống.

Về tín hiệu điều khiển: PLC hoặc thiết bị tiếp nhận phải hỗ trợ đầu vào analog 4–20 mA và được cấu hình đúng dải đo 0–400 bar.

thay cảm biến áp suất HYDAC HDA 4844-A-400-000?

Sau thời gian dài vận hành, thiết bị đo áp suất có thể gặp các vấn đề do điều kiện môi trường, áp suất quá giới hạn, hư hỏng cơ học hoặc sự cố hệ thống điện.

Một số dấu hiệu cần kiểm tra gồm:

• Giá trị áp suất hiển thị không ổn định.

• Tín hiệu đầu ra không tương ứng với áp suất thực tế.

• PLC xuất hiện cảnh báo mất tín hiệu analog.

• Cảm biến bị rò rỉ tại vị trí lắp ren.

• Đầu nối điện hoặc dây tín hiệu bị hư hỏng.

• Giá trị đo sai lệch khi đối chiếu với thiết bị chuẩn.

Trước khi kết luận cảm biến hỏng, kỹ thuật viên cần kiểm tra nguồn cấp, dây tín hiệu, đầu vào analog của PLC và đối chiếu bằng thiết bị đo áp suất phù hợp.

Báo giá HYDAC HDA 4844-A-400-000 – Thông tin dành cho bộ phận mua hàng

Đối với doanh nghiệp đang tìm mua cảm biến áp suất HYDAC HDA 4844-A-400-000, việc cung cấp đầy đủ mã sản phẩm sẽ giúp nhà cung cấp xác định đúng cấu hình và kiểm tra khả năng đáp ứng.

Thông tin đề nghị báo giá:

Khi đặt mua, nên xác nhận tình trạng hàng mới, thời gian giao hàng, yêu cầu CO/CQ, hóa đơn VAT và phụ kiện đầu nối điện nếu cần.

Đối với thiết bị đang sử dụng trên dây chuyền sản xuất, nên cung cấp thêm hình ảnh tem cảm biến hiện hữu để nhà cung cấp kiểm tra đúng phiên bản trước khi xác nhận đơn hàng.

HYDAC HDA 4844-A-400-000 – Thiết bị đo áp suất cho hệ thống thủy lực

Bộ truyền tín hiệu áp suất HYDAC HDA 4844-A-400-000, P/N 922671 là thiết bị đo áp suất có dải đo đến 400 bar, sử dụng tín hiệu 4–20 mA để truyền dữ liệu về hệ thống điều khiển.

Sản phẩm phù hợp với các ứng dụng giám sát áp suất dầu thủy lực, máy ép, trạm nguồn và thiết bị kiểm tra áp suất. Việc lựa chọn đúng mã HDA 4844-A-400-000, đặc biệt là kiểu đầu nối Binder M18, giúp bảo đảm khả năng tương thích khi mua mới hoặc thay thế cảm biến đang sử dụng.
