Cảm biến AVENTICS R412010889 SM6-AL theo dõi vị trí piston

Trong dây chuyền tự động, việc xác nhận xi lanh đã tiến hoặc lùi hết hành trình đôi khi chưa đủ. Máy còn cần biết cơ cấu đang nằm ở khoảng nào để kiểm tra bước làm việc, phát hiện chuyển động bất thường hoặc hiển thị vị trí cho người vận hành.

Cảm biến AVENTICS R412010889 cung cấp dữ liệu vị trí liên tục trong vùng đo, phục vụ những yêu cầu giám sát này. Sản phẩm thuộc dòng SM6-AL, mang model SM6-AL-M08T-030-431, có vùng đo tối đa 431 mm.

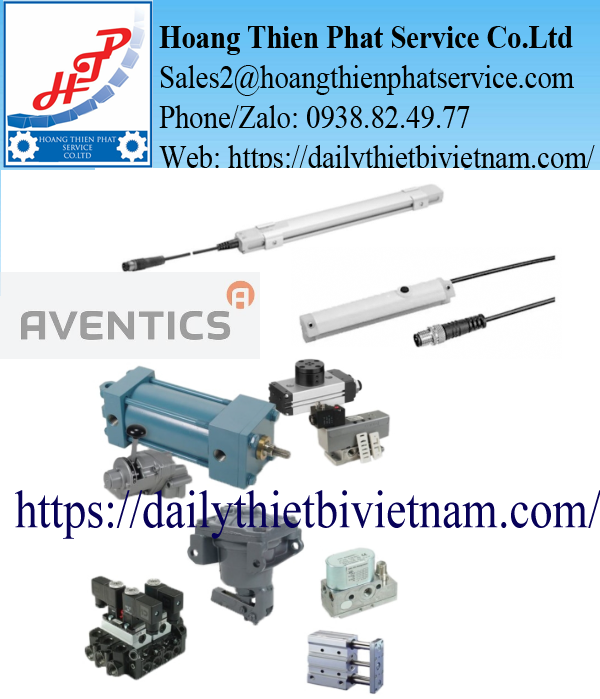

Hình tham khảo cảm biến AVENTICS SM6-AL; cần đối chiếu tem để xác nhận đúng mã và chiều dài.

Khi máy cần biết piston đang ở đâu

Ở cơ cấu đẩy, trượt hoặc cấp phôi, tín hiệu phát đến van khí chỉ thể hiện yêu cầu chuyển động. Piston có thực hiện đúng hay không còn phụ thuộc áp suất cấp, tải và tình trạng cơ khí.

Cảm biến vị trí bổ sung thông tin phản hồi từ cơ cấu. Bộ điều khiển có thể sử dụng dữ liệu này để kiểm tra hành trình thực tế thay vì chỉ dựa vào thời gian chờ sau khi phát lệnh.

Theo dõi các vị trí trung gian

Một cơ cấu có thể cần đi qua nhiều vùng trong cùng hành trình. Chẳng hạn, máy cần xác nhận bộ phận đẩy đã rời vị trí ban đầu, tiến vào vùng tiếp cận rồi đến khu vực hoàn thành thao tác.

Tín hiệu analog cho phép chương trình thiết lập các khoảng vị trí tương ứng. Các khoảng này cần có dung sai phù hợp với đặc tính của máy và khả năng đo của hệ thống.

Hỗ trợ kiểm tra chu trình không hoàn thành

Khi vị trí không thay đổi như dự kiến, chương trình có thể phát hiện bước máy chưa hoàn thành trong thời gian cho phép. Đây là cơ sở để tạo thông báo kiểm tra theo logic điều khiển.

Tuy nhiên, cảm biến hành trình AVENTICS không tự xác định nguyên nhân hỏng. Tín hiệu cần được xem cùng trạng thái van, áp suất khí và điều kiện tải.

SM6-AL đo vị trí, không chỉ báo một điểm

Cảm biến báo điểm thường được dùng để xác nhận piston đến một vị trí đã đặt. Trong khi đó, cảm biến đo hành trình cung cấp giá trị thay đổi theo vị trí trong vùng đo.

Với AVENTICS R412010889, dữ liệu analog có thể được đưa về PLC hoặc thiết bị đọc tương thích. Người sử dụng có thể khai thác giá trị để hiển thị vị trí hoặc giám sát các vùng làm việc.



Điều kiện nhận biết piston

Việc đo vị trí yêu cầu cảm biến làm việc với phần tử từ và cấu hình xi lanh phù hợp. Không nên mặc định mọi xi lanh khí nén đều sử dụng được cùng loại cảm biến.

Cần đối chiếu dòng xi lanh, phụ kiện gá và vị trí lắp theo tài liệu kỹ thuật. Khi thay cảm biến trên máy cũ, nên kiểm tra cả cấu hình piston nếu xi lanh từng được sửa chữa.

Dữ liệu vị trí không phải dữ liệu lực

Vị trí piston không trực tiếp cho biết lực kẹp hoặc lực đẩy lên chi tiết. Hai chu trình có cùng vị trí cuối vẫn có thể tạo lực khác nhau khi áp suất hoặc tải thay đổi.

Nếu công đoạn cần giám sát lực hay áp suất, hệ thống phải bổ sung thiết bị đo phù hợp. Không sử dụng giá trị hành trình để thay thế hoàn toàn những phép đo này.

Vùng đo 431 mm ảnh hưởng thế nào đến lựa chọn?

Model SM6-AL-M08T-030-431 có vùng đo tối đa 431 mm. Đây là thông số cần đối chiếu với phạm vi chuyển động muốn theo dõi trên máy.

Vùng đo không đồng nghĩa chiều dài tổng thể của cảm biến. Đồng thời, một xi lanh có hành trình gần 431 mm chưa chắc đã phù hợp nếu vị trí gá hoặc vùng nhận biết không đáp ứng yêu cầu.

Kiểm tra từ vị trí gá thực tế

Cảm biến cần được bố trí để piston đi qua vùng đo hữu ích theo yêu cầu giám sát. Nếu gá lệch, một phần chuyển động có thể nằm ngoài vùng cần đọc.

Sau khi lắp, nên kiểm tra giá trị ở hai đầu hành trình và những điểm trung gian quan trọng. Cách này giúp xác nhận phạm vi theo dõi trước khi đưa máy về chế độ tự động.

Chọn phụ kiện gá đúng dòng xi lanh

Gá lắp phải giữ cảm biến ổn định trong quá trình máy vận hành. Rung động hoặc dịch chuyển vị trí gá có thể làm thay đổi quan hệ giữa giá trị đo và vị trí cơ cấu.

Cần kiểm tra phụ kiện được cung cấp kèm hay đặt riêng. Đúng mã cảm biến nhưng thiếu bộ gá phù hợp vẫn có thể làm chậm quá trình thay thế.

Thông số nhận diện AVENTICS R412010889

Nguồn cấp và sơ đồ chân cần được kiểm tra theo tài liệu đúng mã trước khi đấu nối. Các thông số về độ chính xác, độ phân giải và thời gian đáp ứng cũng cần được đối chiếu nếu ứng dụng có yêu cầu đo cụ thể.

Kết nối tín hiệu analog với bộ điều khiển

Thông tin hãng công bố cho R412010889 gồm đầu ra 0–10 VDC và 4–20 mA. Việc sử dụng phải tuân theo tài liệu đấu nối, đồng thời phù hợp với loại đầu vào của PLC hoặc bộ đọc.

Cần phân biệt tín hiệu điện áp với tín hiệu dòng khi cấu hình kênh analog. Sai cấu hình có thể khiến giá trị hiển thị không đúng dù cảm biến vẫn được cấp nguồn.

Quy đổi tín hiệu thành giá trị vị trí

Trong chương trình máy, giá trị analog cần được quy đổi theo phạm vi đo sử dụng. Cần xác nhận điểm đầu, điểm cuối và chiều tăng của tín hiệu bằng vị trí thực tế.

Không nên sao chép nguyên thang đo từ một máy khác khi chưa đối chiếu. Vị trí gá và vùng hành trình được khai thác có thể khác nhau giữa các hệ thống.

Đọc vị trí và điều khiển vị trí là hai chức năng khác nhau

Cảm biến vị trí piston cung cấp dữ liệu phản hồi. Thiết bị không tự điều khiển van khí để đưa cơ cấu đến vị trí mong muốn.

Nếu máy cần định vị theo vòng kín, phải có bộ điều khiển và phần tử chấp hành phù hợp. Kết quả còn phụ thuộc tải, ma sát, quán tính và đặc tính khí nén.

Những điểm cần kiểm tra khi thay cảm biến

Giữ đầy đủ mã sản phẩm

Khi hỏi mua, nên ghi rõ R412010889 – SM6-AL-M08T-030-431. Ảnh tem và ảnh cảm biến đang lắp giúp đối chiếu chính xác hơn.

Với yêu cầu ghi R252339 / R412010889, mã R252339 cần được xác minh thêm. Chưa nên coi đây là mã tương đương chính thức nếu chưa có xác nhận từ tài liệu hoặc đơn vị cung cấp.

Đối chiếu đầu nối và đường đi dây

Cần kiểm tra giắc M8 4 chân, chiều dài dây 0,3 m và vị trí kết nối trên máy. Nếu sử dụng cáp nối dài, phải xác nhận khả năng tương thích về điện và cơ khí.

Dây cần tránh bị kéo căng, kẹp hoặc uốn tại một điểm liên tục. Đầu nối phải được lắp đúng để duy trì điều kiện làm kín.

Minh họa cách bố trí cảm biến trên cụm xi lanh; phương án gá thực tế phải theo đúng dòng thiết bị.

Kiểm tra lại các ngưỡng trong chương trình

Sau khi thay, cần đối chiếu giá trị tại những vị trí đã biết. Đồng thời, kiểm tra các điều kiện chuyển bước và thông báo bất thường đang sử dụng dữ liệu cảm biến.

Không nên đưa máy chạy tự động chỉ vì cảm biến đã có tín hiệu. Giá trị đo phải phù hợp với vị trí cơ cấu và yêu cầu của chu trình.

Cảm biến AVENTICS R412010889 SM6-AL giúp bổ sung dữ liệu hành trình liên tục cho cơ cấu khí nén. Khi chọn đúng vùng đo, gá đúng vị trí và cấu hình đúng tín hiệu analog, thiết bị hỗ trợ theo dõi chuyển động rõ ràng hơn trong cả vận hành và bảo trì.
