Cảm biến SICK IME12-04BNSZC0K – Phát hiện kim loại 4 mm, ngõ ra NPN

Một chi tiết kim loại đã vào đúng vị trí chưa? Cơ cấu máy đã đến điểm cần xác nhận chưa? Trên dây chuyền tự động, những trạng thái này cần được chuyển thành tín hiệu điện rõ ràng để bộ điều khiển xử lý.

SICK IME12-04BNSZC0K thực hiện nhiệm vụ đó bằng nguyên lý cảm ứng từ, phát hiện vật kim loại mà không cần chạm trực tiếp. Cảm biến có thân ren M12, khoảng cách phát hiện danh định 4 mm, ngõ ra NPN thường mở và đầu nối M12, 4 chân.

Điểm nổi bật trong một cấu hình nhỏ gọn

Cấu hình này phù hợp để xem xét sử dụng tại các vị trí cần xác nhận sự hiện diện của kim loại, giám sát vị trí cơ cấu hoặc tạo tín hiệu đếm cho hệ thống điều khiển.

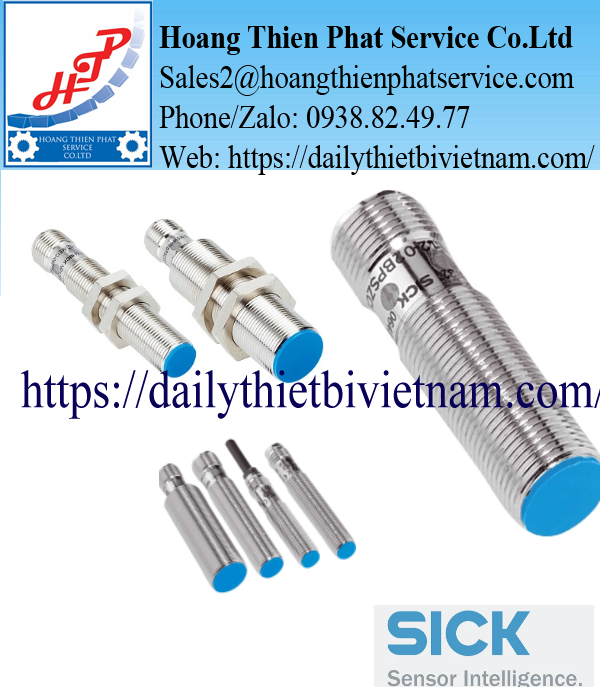

Hình minh họa cảm biến SICK IME12-04BNSZC0K. Cần đối chiếu đầy đủ mã khi lựa chọn sản phẩm.

Hiểu đúng khoảng cách phát hiện 4 mm

Thông số 4 mm là khoảng cách phát hiện danh định của cảm biến trong điều kiện thử quy định. Khoảng cách làm việc thực tế còn chịu ảnh hưởng của vật liệu, kích thước, hình dạng và hướng tiếp cận của vật.

Một chi tiết thép có kích thước phù hợp và một lá kim loại nhỏ bằng nhôm có thể tạo ra khoảng cách tác động khác nhau. Vì vậy, khi thiết kế gá lắp, cần thử với chính vật cần phát hiện.

Theo datasheet của model, khoảng cách phát hiện bảo đảm Sa là 3,24 mm trong các điều kiện quy định. Đây là thông tin cần lưu ý khi xác định khe hở vận hành, đặc biệt ở cơ cấu có rung hoặc sai lệch vị trí.

Khuyến nghị thiết kế: Chừa khoảng dự phòng phù hợp giữa vị trí làm việc và giới hạn phát hiện. Đồng thời kiểm tra để vật không va vào mặt cảm biến trong toàn bộ hành trình máy.

Thông số kỹ thuật SICK IME12-04BNSZC0K

Các thông số cần được đối chiếu với điều kiện vận hành thực tế trước khi thiết kế hoặc thay thế.

Cảm biến tạo tín hiệu như thế nào?

Đầu cảm biến tạo ra trường điện từ tại vùng phát hiện. Khi vật kim loại đi vào vùng này, sự tương tác với kim loại làm thay đổi trạng thái của mạch cảm ứng. Mạch điện tử nhận biết thay đổi và điều khiển ngõ ra.

Với phiên bản NPN NO, ngõ ra chuyển sang trạng thái dẫn khi phát hiện vật trong điều kiện làm việc phù hợp. Khi đó, ngõ ra kéo về phía điện thế âm của nguồn cấp.

Tín hiệu này có thể được bộ điều khiển sử dụng để xác nhận vị trí, kiểm tra sự hiện diện hoặc đếm số lần vật đi qua. Chương trình xử lý và hành động tiếp theo do hệ thống điều khiển quyết định.

NPN, NO và giắc 4 chân: ba thông tin cần phân biệt

NPN là kiểu ngõ ra

Cảm biến phải được kết nối với đầu vào có cấu trúc tương thích. Không nên thay trực tiếp cảm biến NPN bằng PNP khi chưa kiểm tra mạch nhận tín hiệu.

NO là trạng thái thường mở

NO cho biết ngõ ra chưa tác động khi không phát hiện vật. Đây là đặc điểm chức năng cần đối chiếu khi thay cảm biến cho máy hiện hữu.

Giắc 4 chân không đồng nghĩa bốn dây chức năng

IME12-04BNSZC0K sử dụng giắc M12, 4 chân, nhưng cấu trúc điện là DC 3 dây. Cần đấu đúng chân nguồn và ngõ ra theo sơ đồ của model, tránh suy đoán từ số chân đầu nối.

Lắp chìm Flush mang lại lợi ích gì?

Thiết kế Flush cho phép bố trí mặt phát hiện ngang với bề mặt kim loại xung quanh theo hướng dẫn lắp đặt. Cách bố trí này thuận tiện cho các gá máy cần hạn chế phần đầu cảm biến nhô ra ngoài.

Tuy nhiên, lắp chìm vẫn có yêu cầu về khoảng cách tới vật phía trước, cách bố trí các cảm biến gần nhau và điều kiện gá lắp. Cần kiểm tra bản vẽ kỹ thuật để tránh ảnh hưởng từ kim loại hoặc tương tác giữa các cảm biến.

Hình kỹ thuật tham khảo. Sử dụng bản vẽ đúng mã 1040771 để xác nhận kích thước và bố trí lắp đặt.

Từ vị trí lắp đến nhiệm vụ trên máy

Với ứng dụng đếm tốc độ cao, cần kiểm tra cả tần số cảm biến, kích thước vật, khoảng cách giữa các vật và khả năng tiếp nhận xung của bộ điều khiển.

Tần số chuyển mạch 2.000 Hz không có nghĩa mọi cấu hình máy đều đếm chính xác 2.000 sản phẩm mỗi giây.

Những lỗi lựa chọn dễ gặp

Chọn đúng M12 nhưng sai ngõ ra: Hai cảm biến cùng kích thước có thể khác NPN/PNP hoặc NO/NC. Cần đọc đủ mã.

Dùng khoảng cách danh định làm khe hở cố định: Sai lệch cơ khí và đặc tính vật có thể khiến tín hiệu chập chờn nếu lắp quá sát giới hạn phát hiện.

Nhầm đầu nối với cáp đi kèm: Model sử dụng giắc trên thân cảm biến. Cần xác nhận cáp kết nối có nằm trong phạm vi cung cấp hay phải đặt riêng.

Chỉ kiểm tra đèn báo: Đèn trên cảm biến có thể thay đổi trạng thái nhưng bộ điều khiển vẫn không nhận được tín hiệu nếu đấu dây hoặc cấu trúc đầu vào không phù hợp.

Dùng cho nhiệm vụ an toàn khi chưa đánh giá: Không mặc định cảm biến vị trí thông thường đáp ứng chức năng bảo vệ người hoặc điều khiển an toàn máy.

Kiểm tra nhanh khi cảm biến không nhận vật

Việc kiểm tra nên bắt đầu từ nguồn cấp và kết nối, sau đó đánh giá vật mục tiêu và điều kiện cơ khí.

Chọn đúng mã để thay thế thuận lợi

Khi hỏi giá SICK IME12-04BNSZC0K, nên gửi kèm mã đặt hàng 1040771 để xác nhận sản phẩm. Nếu thay cho máy đang sử dụng, ảnh tem cảm biến cũ và ảnh vị trí lắp sẽ hỗ trợ đối chiếu.

Cần làm rõ số lượng, yêu cầu cáp kết nối và thời gian cần hàng. Với nhu cầu thay bằng model khác, phải kiểm tra đồng thời thông số điện, khoảng cách phát hiện, kiểu lắp và kích thước cơ khí.
