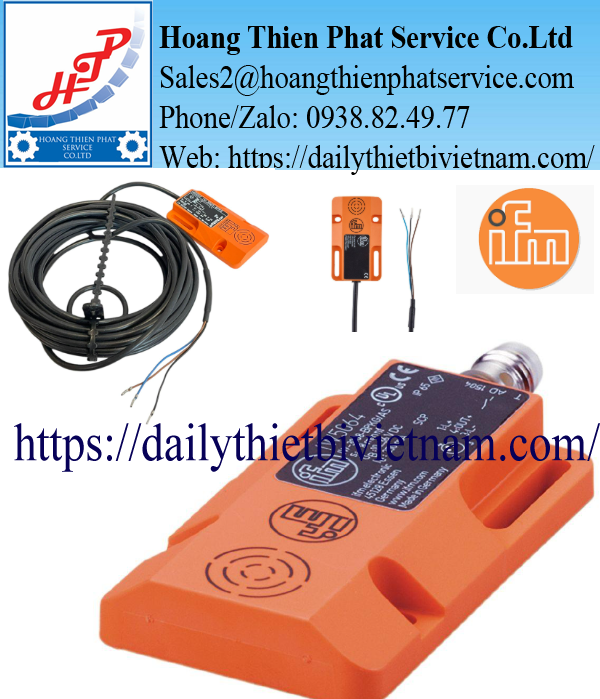

Cảm Biến Tiệm Cận IFM IW5051 – Cảm Biến Điện Cảm PNP NO, Khoảng Cách 5mm

Cảm biến tiệm cận IFM IW5051 là cảm biến điện cảm dạng khối chữ nhật, được thiết kế để phát hiện sự xuất hiện hoặc vị trí của vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm thuộc dòng cảm biến công nghiệp của IFM Electronic, sử dụng nguồn 10–36VDC, ngõ ra PNP thường mở (NO) và khoảng cách phát hiện danh nghĩa 5mm.

Với kích thước chỉ 60 × 36 × 10mm, IFM IW5051 phù hợp lắp đặt tại những vị trí có không gian hạn chế như băng tải, cụm cơ khí, máy lắp ráp và hệ thống tự động hóa.

Cảm biến sử dụng cáp kết nối dài 2m, có đèn LED hiển thị trạng thái ngõ ra và đạt cấp bảo vệ IP67. Những đặc điểm này giúp kỹ thuật viên thuận tiện trong quá trình lắp đặt, theo dõi tín hiệu và bảo trì thiết bị.

Vì sao IFM IW5051 phù hợp với hệ thống phát hiện vị trí kim loại?

Trong dây chuyền sản xuất, việc xác định chính xác vị trí của một bộ phận cơ khí rất quan trọng. Nếu cảm biến nhận tín hiệu không ổn định, PLC có thể không cho phép máy thực hiện bước tiếp theo.

Ví dụ, trên một máy đóng gói, cảm biến có thể được sử dụng để xác nhận một chi tiết kim loại đã đến đúng vị trí trước khi cơ cấu chấp hành hoạt động.

IFM IW5051 sử dụng nguyên lý cảm ứng điện từ để nhận biết kim loại. Cảm biến không cần tiếp xúc cơ học với vật thể nên hạn chế tình trạng mài mòn thường gặp ở công tắc hành trình dạng cơ.

Điểm nổi bật của model này là thiết kế mỏng, dễ bố trí trong không gian hẹp và có khả năng chuyển mạch nhanh, phù hợp với những ứng dụng cần nhận biết vị trí liên tục.

Thông số kỹ thuật cảm biến IFM IW5051

Các thông số này giúp kỹ thuật viên xác định khả năng tương thích với nguồn điện, tín hiệu PLC và vị trí lắp đặt hiện hữu.

Thiết kế mỏng 10mm – Phù hợp với không gian máy hạn chế

Không phải vị trí lắp cảm biến nào cũng có đủ không gian cho những dòng cảm biến hình trụ M12, M18 hoặc M30.

Trong các cụm cơ khí nhỏ, khoảng cách giữa chi tiết chuyển động và khung máy thường khá hạn chế. Lúc này, cảm biến dạng khối dẹt như IFM IW5051 mang lại lợi thế về bố trí.

Với độ dày 10mm, cảm biến có thể lắp sát bề mặt gá đỡ hoặc khung máy theo phương án lắp đặt phù hợp.

Thiết kế dạng chữ nhật còn giúp cố định hướng phát hiện rõ ràng, thuận tiện khi căn chỉnh vị trí đầu cảm biến với vật thể kim loại.

Ngoài ra, vỏ PBT có khả năng đáp ứng môi trường sản xuất thông thường, trong khi cấp bảo vệ IP67 giúp thiết bị chống bụi và chịu được điều kiện tiếp xúc nước trong giới hạn tiêu chuẩn.

Cảm biến IFM IW5051 phát hiện kim loại như thế nào?

IFM IW5051 hoạt động dựa trên nguyên lý cảm ứng điện từ.

Khi cảm biến được cấp nguồn, mạch điện bên trong tạo ra trường điện từ tại bề mặt phát hiện. Khi một vật thể kim loại tiến vào vùng cảm ứng, trường điện từ bị ảnh hưởng và mạch xử lý nhận biết sự thay đổi đó.

Sau khi phát hiện vật thể, cảm biến chuyển trạng thái tín hiệu ngõ ra để gửi thông tin đến PLC hoặc bộ điều khiển.

Vì IFM IW5051 sử dụng ngõ ra PNP thường mở, tín hiệu ngõ ra sẽ chuyển sang trạng thái ON khi cảm biến phát hiện vật thể kim loại phù hợp.

Khi vật thể rời khỏi vùng phát hiện, tín hiệu trở về trạng thái OFF.

Khoảng cách 5mm có ý nghĩa gì?

Khoảng cách 5mm là khoảng cách phát hiện danh nghĩa của cảm biến, không có nghĩa mọi loại kim loại đều được phát hiện ổn định ở khoảng cách này.

Theo thông số kỹ thuật, khoảng cách làm việc bảo đảm của IFM IW5051 nằm trong khoảng 0–4,05mm.

Ngoài ra, khoảng cách phát hiện còn phụ thuộc vào loại vật liệu.

Chẳng hạn, cùng một cảm biến, khoảng cách phát hiện nhôm có thể thấp hơn đáng kể so với thép thông thường.

Vì vậy, khi phát hiện chi tiết bằng inox, nhôm hoặc đồng, kỹ thuật viên cần kiểm tra khoảng cách lắp đặt thực tế thay vì áp dụng cố định giá trị 5mm.

Hướng dẫn đấu nối cảm biến IFM IW5051 với PLC

IFM IW5051 sử dụng kiểu kết nối 3 dây, với màu dây được quy định như sau:

Trong hệ thống điều khiển sử dụng nguồn 24VDC, dây nâu được kết nối với cực dương nguồn, dây xanh dương kết nối với 0V và dây đen đưa tín hiệu về ngõ vào PLC tương thích.

Khi có vật thể kim loại trong vùng phát hiện, ngõ ra PNP chuyển sang trạng thái ON, cấp tín hiệu dương về ngõ vào điều khiển.

Lưu ý: Cần bảo đảm module đầu vào PLC tương thích tín hiệu PNP. Không nên thay cảm biến PNP bằng NPN chỉ vì cùng kích thước và khoảng cách phát hiện.

Vai trò của đèn LED trên cảm biến

IFM IW5051 được trang bị một đèn LED màu vàng để hiển thị trạng thái chuyển mạch.

Trong quá trình kiểm tra, kỹ thuật viên có thể đưa vật thể kim loại đến gần vùng cảm ứng và quan sát LED để xác định cảm biến có nhận biết được vật thể hay không.

Tuy nhiên, LED sáng không đồng nghĩa toàn bộ đường tín hiệu về PLC đều hoạt động bình thường. Nếu PLC không nhận tín hiệu, cần kiểm tra thêm dây nối và trạng thái đầu vào.

IFM IW5051 được sử dụng ở đâu trong nhà máy?

Phát hiện vị trí chi tiết trên băng tải

Trong hệ thống vận chuyển sản phẩm, cảm biến có thể xác định khi một chi tiết kim loại đi đến vị trí kiểm tra hoặc gia công.

Tín hiệu từ IFM IW5051 được PLC sử dụng để thực hiện bước vận hành tiếp theo, chẳng hạn dừng băng tải, kích hoạt xi lanh hoặc cho phép cơ cấu kẹp hoạt động.

Xác nhận vị trí cơ cấu máy

Cảm biến có thể được lắp gần chi tiết kim loại chuyển động để nhận biết vị trí cuối hành trình hoặc trạng thái của cơ cấu.

Với phương pháp phát hiện không tiếp xúc, thiết bị không cần chịu lực tác động cơ học từ vật thể.

Máy đóng gói và lắp ráp tự động

Trong máy đóng gói, cảm biến được sử dụng để phát hiện vị trí các bộ phận kim loại của cơ cấu truyền động hoặc xác nhận chi tiết đã nằm đúng vị trí.

Khả năng chuyển mạch 400Hz giúp IFM IW5051 đáp ứng nhiều ứng dụng có chu kỳ hoạt động nhanh khi tốc độ vật thể và thời gian phản hồi của hệ thống phù hợp.

Hệ thống phân loại sản phẩm

IFM IW5051 có thể được dùng để phát hiện sự xuất hiện của chi tiết kim loại tại một vị trí kiểm tra.

Tuy nhiên, đây là cảm biến điện cảm, không phải thiết bị chuyên dụng để nhận dạng chính xác thành phần vật liệu hoặc phân loại mọi loại kim loại theo chủng loại.

Những lỗi thường gặp với cảm biến IFM IW5051

Trong quá trình vận hành, cảm biến có thể gặp một số hiện tượng liên quan đến khoảng cách, nguồn cấp hoặc tín hiệu ngõ ra.

Khi kiểm tra, nên bắt đầu từ nguồn điện và khoảng cách lắp đặt, sau đó mới đến đường tín hiệu.

Nếu cần thay cảm biến, nên xác nhận chính xác model trước khi tháo thiết bị cũ.

Lưu ý khi lựa chọn IFM IW5051 để thay thế

Đối với bộ phận bảo trì, một cảm biến có hình dáng tương tự chưa chắc tương thích hoàn toàn với thiết bị đang sử dụng.

Khi tìm mua IFM IW5051, cần kiểm tra đúng mã IW-3005-BPKG, ngõ ra PNP NO, nguồn 10–36VDC và khoảng cách phát hiện 5mm.

Kích thước 60 × 36 × 10mm cũng là thông tin quan trọng, vì ảnh hưởng trực tiếp đến khả năng lắp đặt vào vị trí gá hiện hữu.

Ngoài ra, cảm biến có cáp PVC dài 2m. Nếu hệ thống đang dùng kết nối giắc cắm hoặc yêu cầu chiều dài cáp khác, cần kiểm tra phương án đấu nối trước khi thay thế.

Thông tin dành cho bộ phận mua hàng

Để hạn chế sai sót khi gửi yêu cầu báo giá, nên ghi đầy đủ:

Tên hàng: Cảm biến tiệm cận điện cảm IFM IW5051

Model: IW5051

Mã kỹ thuật: IW-3005-BPKG

Thông số chính: PNP NO, 10–36VDC, khoảng cách phát hiện 5mm, cáp 2m, IP67.

Nếu nhà cung cấp đề xuất mã tương đương, cần kiểm tra lại kích thước, kiểu lắp, chức năng ngõ ra và khoảng cách làm việc bảo đảm.

Vì sao IFM IW5051 phù hợp cho công tác bảo trì thiết bị?

Đối với kỹ sư nhà máy, cảm biến tiệm cận cần đáp ứng ba yêu cầu quan trọng: phát hiện ổn định, lắp đặt phù hợp và truyền tín hiệu chính xác về bộ điều khiển.

IFM IW5051 sở hữu thiết kế dạng khối mỏng 10mm, ngõ ra PNP NO và khả năng phát hiện kim loại không tiếp xúc. Nhờ đó, sản phẩm phù hợp với những vị trí máy có không gian hạn chế hoặc cơ cấu chuyển động liên tục.

Cấp bảo vệ IP67, dây cáp dài 2m và đèn LED hiển thị trạng thái cũng hỗ trợ kỹ thuật viên trong quá trình lắp đặt và xử lý sự cố.

Đối với bộ phận mua hàng, mã sản phẩm và thông số rõ ràng giúp việc tìm kiếm đúng phụ tùng thay thế Cảm biến IFM trở nên thuận tiện hơn, giảm nguy cơ mua sai cảm biến và làm kéo dài thời gian dừng máy.

Kết luận

Cảm biến tiệm cận IFM IW5051 là giải pháp phát hiện vị trí kim loại dành cho các hệ thống tự động hóa, máy sản xuất và dây chuyền vận chuyển công nghiệp.

Sản phẩm sử dụng nguồn 10–36VDC, ngõ ra PNP thường mở, khoảng cách phát hiện 5mm và có kích thước 60 × 36 × 10mm. Thiết kế nhỏ gọn kết hợp khả năng chuyển mạch nhanh giúp cảm biến đáp ứng nhiều yêu cầu kiểm tra vị trí và trạng thái thiết bị.

Để bảo đảm khả năng hoạt động ổn định, kỹ thuật viên cần lựa chọn đúng model, lắp đặt với khoảng cách phù hợp và kiểm tra khả năng tương thích tín hiệu với PLC.
