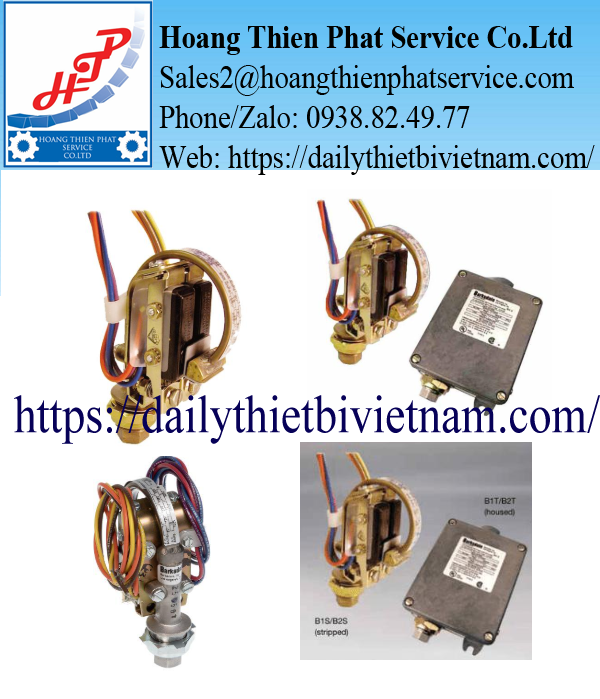

Công tắc áp suất Barksdale B2S-H32SS – Dual Pressure Switch 220 Bar, P/N 0405-214

Công tắc áp suất Barksdale B2S-H32SS là thiết bị giám sát áp suất cơ khí cao cấp thuộc dòng B2S của Barksdale, được thiết kế với hai điểm cài đặt áp suất độc lập, phần tử cảm nhận dạng ống Bourdon và tiếp điểm điện SPDT tác động nhanh.

Sản phẩm có mã đặt hàng 0405-214, dải điều chỉnh áp suất từ 13,7 đến 220 bar, phù hợp với các hệ thống thủy lực công nghiệp yêu cầu giám sát áp suất ở nhiều ngưỡng khác nhau.

Điểm tạo nên sự khác biệt của Barksdale B2S-H32SS là khả năng tích hợp hai công tắc áp suất trong cùng một cụm thiết bị. Thay vì phải bố trí hai công tắc riêng biệt, hệ thống có thể sử dụng model B2S-H32SS để tạo hai tín hiệu đóng ngắt theo các giá trị áp suất đã cài đặt.

Đây là lựa chọn đáng chú ý đối với các nhà máy sử dụng trạm nguồn thủy lực, máy ép công nghiệp, hệ thống bơm dầu và thiết bị điều khiển áp suất cao.

Barksdale B2S-H32SS – Hai điểm giám sát áp suất trong một thiết bị

Điều khiến model B2S-H32SS phù hợp với các hệ thống điều khiển công nghiệp là khả năng cung cấp hai tín hiệu tiếp điểm tại hai mức áp suất riêng biệt.

Chẳng hạn, trong một trạm thủy lực, điểm cài đặt thứ nhất có thể được sử dụng để xác nhận áp suất đã đạt mức vận hành cần thiết. Điểm thứ hai có thể được dùng để kích hoạt cảnh báo khi áp suất tăng đến ngưỡng giới hạn do kỹ thuật viên thiết lập.

Hai chức năng này được thực hiện bởi các cơ cấu công tắc độc lập bên trong cùng một thiết bị, giúp đơn giản hóa việc bố trí phần tử giám sát áp suất tại những vị trí lắp đặt phù hợp.

Hồ sơ kỹ thuật Barksdale B2S-H32SS

Thông số dựa trên bảng model B2S-H32SS và tài liệu series B1S/B2S của Barksdale.

Đọc mã B2S-H32SS để xác định chính xác cấu hình cần mua

Với những thiết bị công nghiệp có nhiều phiên bản tương tự, hiểu được ý nghĩa mã hàng sẽ giúp bộ phận mua hàng và kỹ thuật tránh nhầm lẫn.

Ký hiệu B2S thể hiện phiên bản công tắc áp suất có hai điểm cài đặt, thuộc nhóm Stripped Bourdon Tube Pressure Switch. Đây là cấu hình không có hộp bảo vệ tích hợp như dòng B2T.

Phần H xác định kiểu công tắc vi mô, mã 32 đại diện cho dải áp suất, trong khi SS thể hiện vật liệu thép không gỉ của các bộ phận tiếp xúc môi chất.

Cách phân loại này giúp người mua dễ dàng nhận diện những model gần giống nhau nhưng có chức năng hoặc phạm vi làm việc khác nhau.

Tại sao Barksdale B2S-H32SS được sử dụng trong hệ thống áp suất cao?

Giám sát đồng thời hai giới hạn áp suất

Một hệ thống thủy lực có thể cần nhiều điều kiện áp suất để vận hành đúng trình tự. Sử dụng Barksdale B2S-H32SS cho phép thiết lập hai mức tác động khác nhau trong phạm vi điều chỉnh của thiết bị.

Điều này đặc biệt hữu ích đối với các trạm nguồn thủy lực có yêu cầu xác nhận áp suất vận hành và tạo tín hiệu cảnh báo khi áp suất vượt mức mong muốn.

Các tín hiệu tiếp điểm có thể được đưa về PLC, relay hoặc mạch điều khiển phù hợp. Tuy nhiên, nếu sử dụng công tắc trong chức năng bảo vệ an toàn, toàn bộ mạch phải được đánh giá theo yêu cầu an toàn của thiết bị.

Độ lặp lại ±1% giúp duy trì tính nhất quán của điểm tác động

Đối với công tắc áp suất, một thông số quan trọng là khả năng lặp lại điểm đóng ngắt qua nhiều chu kỳ.

Dòng Barksdale B2S sử dụng cơ cấu Bourdon và công tắc tác động nhanh, đạt độ lặp lại công bố ±1% trong điều kiện nhiệt độ ổn định.

Đặc điểm này giúp thiết bị phù hợp với các ứng dụng cần ngưỡng tác động có tính nhất quán. Tuy nhiên, độ lặp lại không đồng nghĩa với độ chính xác tuyệt đối của giá trị cài đặt và cần được phân biệt khi nghiệm thu kỹ thuật.

Ống Bourdon bằng thép không gỉ 316

Barksdale B2S-H32SS sử dụng phần tử cảm nhận dạng ống Bourdon. Khi áp suất thay đổi, ống Bourdon biến dạng đàn hồi, tác động lên cơ cấu công tắc.

Vật liệu thép không gỉ 316 được sử dụng tại các bộ phận tiếp xúc môi chất, hỗ trợ khả năng chống ăn mòn đối với những loại dầu và môi chất tương thích.

Ngoài ra, kết cấu Bourdon có khả năng làm việc với áp suất cao, phù hợp cho các ứng dụng thủy lực mà nhiều loại công tắc áp suất thấp không đáp ứng được.

Kết cấu không vỏ dành cho cụm máy và tủ thiết bị

Phiên bản B2S-H32SS có thiết kế Stripped, tức phần tử Bourdon và cụm công tắc không được bao kín trong một hộp bảo vệ riêng.

Cấu hình này phù hợp với những vị trí mà nhà sản xuất máy đã bố trí khoang bảo vệ hoặc kết cấu lắp đặt thích hợp.

Khi lắp đặt trong môi trường có bụi, độ ẩm hoặc nước bắn, cần bố trí bảo vệ bổ sung theo yêu cầu. Không nên mặc định model B2S-H32SS dạng không vỏ đạt cấp NEMA 4 như các phiên bản có hộp bảo vệ.

Khả năng ứng dụng Barksdale B2S-H32SS trong nhà máy

Trạm nguồn thủy lực – Hydraulic Power Unit

Trong các trạm nguồn thủy lực, áp suất dầu cần được duy trì trong giới hạn cho phép để bảo đảm hoạt động của bơm, xi lanh và các thiết bị liên quan.

Công tắc áp suất Barksdale B2S-H32SS có thể được bố trí trên đường áp suất để cung cấp tín hiệu khi hệ thống đạt các ngưỡng đã cài đặt.

Việc sử dụng hai điểm tác động độc lập tạo điều kiện thiết kế các chức năng giám sát áp suất trong cùng một vị trí đo, giúp giảm số lượng phần tử cảm nhận cần lắp đặt nếu cấu hình đường ống và yêu cầu điều khiển cho phép.

Máy ép và thiết bị gia công công nghiệp

Đối với máy ép thủy lực, áp suất là yếu tố ảnh hưởng trực tiếp đến lực tác động của cơ cấu chấp hành. Tại những hệ thống yêu cầu kiểm soát các giai đoạn vận hành, công tắc áp suất có thể cung cấp tín hiệu xác nhận áp suất trước khi chuyển sang bước tiếp theo.

Barksdale B2S-H32SS phù hợp để xem xét trong các hệ thống có dải áp suất tương ứng với thiết bị, đặc biệt khi yêu cầu giám sát hai điểm tác động riêng biệt.

Hệ thống bơm dầu và thiết bị áp suất cao

Trong hệ thống bơm dầu công nghiệp, áp suất có thể biến động theo lưu lượng, tải và trạng thái vận hành.

Công tắc áp suất Barksdale B2S-H32SS có thể được sử dụng để phát tín hiệu trạng thái khi áp suất đạt giá trị đặt trước, hỗ trợ giám sát và điều khiển thiết bị theo điều kiện thực tế.

Hệ thống điều khiển công nghiệp và giám sát từ xa

Với hai tiếp điểm SPDT, Barksdale B2S-H32SS có khả năng tích hợp vào các mạch tín hiệu số của PLC, relay trung gian hoặc hệ thống cảnh báo.

Khác với bộ truyền tín hiệu áp suất analog, thiết bị không cung cấp giá trị đo liên tục mà phát ra tín hiệu tiếp điểm theo các mức áp suất cài đặt.

Điều này phù hợp với nhu cầu xác nhận trạng thái áp suất mà không nhất thiết phải trang bị một bộ đo áp suất điện tử liên tục cho từng chức năng.

Lựa chọn đúng Barksdale B2S-H32SS thay vì các model gần giống

Barksdale cung cấp nhiều phiên bản công tắc áp suất dạng Bourdon. Những mã sản phẩm có phần tên tương tự có thể khác nhau về số điểm cài đặt, kiểu tiếp điểm hoặc dải áp suất.

B1S-H32SS và B2S-H32SS có dải áp suất tương đương nhưng khác số lượng điểm tác động. Trong khi đó, B2S-M32SS sử dụng loại công tắc vi mô khác với phiên bản H.

Riêng B2S-H48SS có phạm vi điều chỉnh cao hơn, nhưng không đồng nghĩa có thể thay thế trực tiếp B2S-H32SS mà không cần kiểm tra lại toàn bộ điều kiện vận hành.

Với những hệ thống đang sử dụng Barksdale B2S-H32SS – P/N 0405-214, lựa chọn đúng mã gốc thường là phương án thuận lợi nhất khi thực hiện bảo trì thay thế.

Những thông tin kỹ thuật cần xác nhận trước khi đặt hàng

Một công tắc áp suất phù hợp không chỉ được xác định bằng mức áp suất tối đa. Khi mua Barksdale B2S-H32SS, khách hàng cần đối chiếu khả năng vận hành thực tế với dải điều chỉnh của thiết bị.

Đặc biệt, dải điều chỉnh khi áp suất tăng và khi áp suất giảm có sự khác biệt. Việc thiết lập điểm tác động phải xem xét chiều thay đổi áp suất và đặc tính chênh lệch của công tắc.

Với phiên bản B2S-H32SS, bộ phận kỹ thuật cũng cần kiểm tra kết nối áp suất 1/4″ NPT Female, đặc tính tiếp điểm điện, khả năng tương thích môi chất và vị trí lắp đặt.

Nếu thay thế thiết bị đã sử dụng nhiều năm, nên chụp lại tem model cùng sơ đồ đấu dây hiện tại để hạn chế nhầm lẫn trong quá trình đặt mua.

Đối với hệ thống có áp suất làm việc cao, cần xác nhận riêng áp suất chịu quá tải và điều kiện áp suất xung theo datasheet, không suy ra giới hạn an toàn chỉ từ dải cài đặt công tắc.

Báo giá công tắc áp suất Barksdale B2S-H32SS chính hãng

Khi cần mua công tắc áp suất Barksdale B2S-H32SS để phục vụ bảo trì hoặc thay thế thiết bị công nghiệp, khách hàng nên gửi đúng mã sản phẩm và số lượng cần mua.

Đối với đơn hàng yêu cầu hàng chính hãng, chứng từ CO/CQ hoặc thời gian giao hàng cụ thể, cần xác nhận các điều kiện này trước khi chốt đơn.

Trong trường hợp nhà cung cấp đề xuất model thay thế, bộ phận kỹ thuật nên yêu cầu bản thông số và xác nhận tương thích, đặc biệt đối với số điểm tác động, kiểu tiếp điểm và phạm vi điều chỉnh áp suất.

Barksdale B2S-H32SS – P/N 0405-214 là sản phẩm đáng cân nhắc cho những hệ thống thủy lực cần hai ngưỡng giám sát áp suất trong cùng một cụm thiết bị. Việc mua đúng model và đúng cấu hình ngay từ đầu sẽ hỗ trợ quá trình bảo trì thuận lợi, giảm nguy cơ phát sinh thay đổi khi lắp đặt và giúp doanh nghiệp chủ động hơn trong kế hoạch vật tư.
