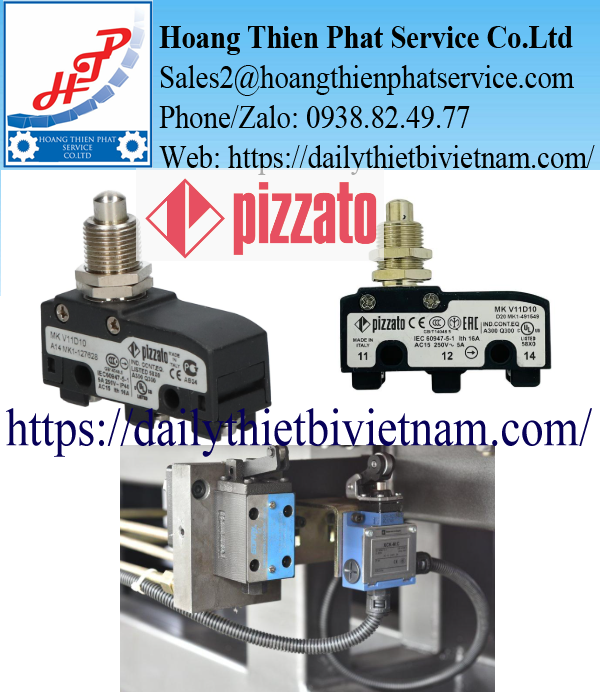

Công Tắc Hành Trình Pizzato MK V11D10 – Microswitch Đầu Nhấn Ren M12 × 1

Trong hệ thống máy móc tự động, việc xác định đúng vị trí chuyển động của cơ cấu cơ khí là điều kiện quan trọng để thiết bị vận hành theo trình tự và hạn chế các sự cố va chạm. Những vị trí như điểm cuối hành trình, cơ cấu cửa, bộ phận nâng hạ hoặc cụm truyền động thường cần một tín hiệu điện xác nhận khi chuyển động đã đạt đến vị trí thiết kế.

Công tắc hành trình Pizzato MK V11D10 là loại công tắc vi mô cơ khí (Microswitch) thuộc dòng MK của Pizzato Elettrica – Ý. Sản phẩm sử dụng đầu nhấn ren M12 × 1, tiếp điểm chuyển đổi 1NO + 1NC và cơ cấu tác động trực tiếp để phát hiện chuyển động cơ học.

Điểm nổi bật của Pizzato MK V11D10 là cơ chế mở tiếp điểm cưỡng bức (Positive Opening), cho phép tiếp điểm thường đóng được mở bằng tác động cơ học trực tiếp khi đáp ứng điều kiện hành trình quy định.

Với kích thước nhỏ gọn, kết cấu đầu nhấn và đầu nối vít, công tắc được ứng dụng trong nhiều hệ thống máy cần xác nhận hành trình, giám sát vị trí hoặc truyền tín hiệu trạng thái đến mạch điều khiển.

Khi cơ cấu máy đến cuối hành trình, MK V11D10 thực hiện nhiệm vụ gì?

Khác với cảm biến tiệm cận sử dụng từ trường hoặc nguyên lý điện tử, Pizzato MK V11D10 phát hiện vị trí bằng tiếp xúc cơ học.

Khi bộ phận chuyển động của máy tác động vào đầu nhấn, lực cơ học làm dịch chuyển cơ cấu bên trong công tắc. Khi đạt đến điểm chuyển mạch, trạng thái các tiếp điểm thay đổi.

Tín hiệu này được đưa về PLC, rơ le trung gian hoặc mạch điều khiển để xác nhận cơ cấu đã đến vị trí quy định.

Ví dụ, đối với một cơ cấu trượt, công tắc có thể được bố trí tại điểm cuối hành trình. Khi cơ cấu tiến đến vị trí giới hạn và tác động vào đầu nhấn, tiếp điểm chuyển trạng thái. Bộ điều khiển nhận tín hiệu và thực hiện lệnh dừng, đảo chiều hoặc chuyển bước vận hành tùy chương trình thiết kế.

Công tắc chỉ cung cấp tín hiệu vị trí; bản thân nó không điều khiển trực tiếp tốc độ động cơ hay đo liên tục khoảng cách chuyển động.

Thông số kỹ thuật Pizzato MK V11D10

Các giá trị về hành trình và lực tác động là thông số quan trọng khi thiết kế vị trí gá công tắc. Kỹ thuật viên cần kiểm tra hành trình thực tế của cơ cấu để tránh nhấn quá mức hoặc tác động không đủ.

Phân tích cơ cấu đầu nhấn ren M12 × 1

Đầu nhấn dạng ren là điểm đặc trưng của Pizzato MK V11D10. Kết cấu này cho phép bố trí công tắc tại những vị trí có không gian hạn chế và cần sự tiếp xúc chính xác giữa đầu tác động với bộ phận chuyển động.

Vai trò của đầu nhấn

Khi chịu lực tác động theo hướng phù hợp, đầu nhấn dịch chuyển và truyền lực vào cơ cấu chuyển mạch bên trong công tắc.

Nếu hành trình tác động không đủ, tiếp điểm có thể chưa chuyển trạng thái. Ngược lại, nếu cơ cấu máy tiếp tục ép đầu nhấn vượt giới hạn cho phép, công tắc có nguy cơ bị hư hỏng cơ khí.

Vì vậy, vị trí lắp đặt phải được điều chỉnh theo hành trình làm việc thực tế, không chỉ dựa vào việc công tắc có phát ra tiếng chuyển mạch.

Kết cấu ren M12 × 1

Phần ren M12 × 1 hỗ trợ việc gá lắp và điều chỉnh vị trí đầu nhấn trong cơ cấu máy.

Khi thay công tắc mới, cần xác định đúng kích thước ren, khoảng cách lắp và hướng lực tác động.

Không nên sử dụng công tắc có đầu nhấn ngắn hơn hoặc dài hơn mà chưa kiểm tra ảnh hưởng đến hành trình chuyển mạch.

Cơ cấu tiếp điểm bên trong

Công tắc được trang bị một tiếp điểm chuyển đổi gồm trạng thái thường mở (NO) và thường đóng (NC).

Khi đầu nhấn thay đổi vị trí, cơ cấu bên trong tác động đến tiếp điểm, tạo tín hiệu điện dùng cho mạch điều khiển.

Thiết kế chuyển mạch nhanh giúp giảm thời gian tiếp điểm nằm trong trạng thái chuyển tiếp, nhưng độ bền vẫn phụ thuộc tải điện, tần suất tác động và điều kiện vận hành.

Hiểu đúng tiếp điểm 1NO + 1NC trên MK V11D10

Cấu hình 1NO + 1NC cho phép bộ điều khiển sử dụng một trong hai trạng thái hoặc thiết kế mạch giám sát phù hợp.

Tiếp điểm NC thường được dùng trong những mạch cần phát hiện sự thay đổi trạng thái hoặc giám sát liên tục. Khi đầu nhấn tác động, đường tiếp điểm NC mở ra.

Tiếp điểm NO có thể được sử dụng để cấp tín hiệu xác nhận rằng cơ cấu đã đi đến vị trí đặt công tắc.

Tuy nhiên, việc chọn NO hay NC phải dựa vào yêu cầu của sơ đồ điều khiển và đánh giá rủi ro máy. Không được mặc định sử dụng NC là đã hình thành một mạch an toàn đạt chuẩn.

Positive Opening – Chi tiết kỹ thuật quan trọng của Pizzato MK V11D10

Một đặc tính đáng chú ý của Pizzato MK V11D10 là cơ chế Positive Opening – mở tiếp điểm cưỡng bức.

Ở công tắc thông thường, sự mở tiếp điểm có thể phụ thuộc vào hoạt động của lò xo. Đối với công tắc có cơ chế mở cưỡng bức, tiếp điểm NC được thiết kế để mở thông qua tác động cơ học trực tiếp khi đạt hành trình và lực yêu cầu.

Theo thông số MK V11D10, hành trình mở cưỡng bức CAP là 2,2 mm và lực mở cưỡng bức FAP là 20 N.

Đặc tính này có giá trị đối với những ứng dụng cần tăng độ tin cậy khi xác nhận vị trí. Tuy nhiên, để đưa công tắc vào mạch chức năng an toàn, kỹ sư phải đánh giá toàn bộ hệ thống, bao gồm cách lắp, khả năng lỗi, mạch điều khiển và các tiêu chuẩn áp dụng.

Vị trí ứng dụng Pizzato MK V11D10 trong nhà máy

Giám sát hành trình của cơ cấu nâng hạ

Trong cơ cấu nâng hạ hoặc thiết bị chuyển động tuyến tính, công tắc hành trình có thể được đặt tại những vị trí giới hạn để xác nhận cơ cấu đã đến điểm cần thiết.

Khi đầu nhấn bị tác động, trạng thái tiếp điểm thay đổi và gửi tín hiệu về hệ thống điều khiển.

Phát hiện vị trí cơ cấu cửa máy

Ở các cụm cửa hoặc cơ cấu che chắn có thiết kế phù hợp, MK V11D10 có thể được sử dụng làm phần tử nhận biết vị trí cơ học.

Cần phân biệt công tắc phát hiện vị trí với công tắc liên động an toàn chuyên dụng. Nếu tín hiệu liên quan đến bảo vệ người vận hành, phải đánh giá an toàn theo yêu cầu của máy.

Máy đóng gói và thiết bị lắp ráp tự động

Trong máy đóng gói, cơ cấu đẩy, trượt hoặc định vị sản phẩm có thể yêu cầu tín hiệu xác nhận cuối hành trình.

Công tắc vi mô Pizzato MK V11D10 phù hợp với các vị trí cần phát hiện tiếp xúc cơ học, khi lực tác động và tần suất làm việc nằm trong giới hạn thiết kế.

Thiết bị thang máy và cơ cấu chuyển động

Dòng microswitch MK của Pizzato còn được sử dụng trong các ứng dụng liên quan đến thiết bị nâng và thang máy theo thiết kế cụ thể.

Việc lựa chọn công tắc cần tuân theo sơ đồ điện, yêu cầu chức năng và tài liệu kỹ thuật của nhà sản xuất thiết bị.

Quy trình kiểm tra MK V11D10 khi máy không nhận tín hiệu hành trình

Đối với kỹ thuật viên bảo trì, trước khi kết luận công tắc hư hỏng cần kiểm tra cả cơ cấu máy và tín hiệu điện.

Kiểm tra tác động cơ khí: Quan sát xem cơ cấu chuyển động có tiếp xúc đúng vị trí đầu nhấn hay không. Nếu đầu nhấn bị lệch, hành trình thực tế có thể không đủ để chuyển trạng thái.

Kiểm tra tiếp điểm: Sau khi cô lập nguồn an toàn, có thể sử dụng đồng hồ đo thông mạch để kiểm tra trạng thái NO và NC khi đầu nhấn được tác động.

Kiểm tra tín hiệu PLC: Nếu tiếp điểm vẫn hoạt động nhưng PLC không nhận tín hiệu, cần kiểm tra dây dẫn, đầu nối, nguồn mạch điều khiển và cấu hình ngõ vào.

Kiểm tra tình trạng cơ khí: Nếu đầu nhấn bị kẹt, biến dạng hoặc hồi vị không ổn định, phải xác định nguyên nhân trước khi thay công tắc.

Chọn đúng mã thay thế thay vì chỉ so sánh hình dạng

Khi thay thế Pizzato MK V11D10, không nên lựa chọn công tắc dựa trên kích thước tổng thể hoặc kiểu đầu nhấn tương tự.

Trước hết, cần kiểm tra chính xác mã MK V11D10, kết cấu đầu nhấn M12 × 1, tiếp điểm 1NO + 1NC và giới hạn hành trình.

Tiếp theo, kiểm tra điều kiện nhiệt độ tại vị trí lắp. Model tiêu chuẩn hoạt động trong khoảng −25°C đến +85°C, trong khi phiên bản MK V11D10-T7 được thiết kế cho nhiệt độ môi trường cao hơn.

Ngoài ra, các phiên bản MK V12 có thể khác biệt về cấu hình bảo vệ. Vì vậy, không nên tự động thay MK V11D10 bằng MK V12D10 nếu chưa kiểm tra tương thích cơ khí, điện và phương án lắp đặt.

Một số model liên quan

Những model trên được liệt kê để tham khảo danh mục Pizzato MK. Chúng không mặc nhiên thay thế trực tiếp cho nhau.

Kết luận

Công tắc hành trình Pizzato MK V11D10 là thiết bị phát hiện vị trí cơ khí nhỏ gọn, được thiết kế cho những hệ thống cần tín hiệu xác nhận hành trình hoặc trạng thái chuyển động.

Với đầu nhấn ren M12 × 1, tiếp điểm chuyển đổi 1NO + 1NC, cơ chế snap action và tính năng Positive Opening, sản phẩm đáp ứng nhiều yêu cầu giám sát vị trí trong thiết bị tự động hóa.

Khi lựa chọn Pizzato MK V11D10 để thay thế tại nhà máy, kỹ thuật viên cần kiểm tra đồng thời thông số điện, hành trình cơ khí, lực tác động, phương án gá lắp và cấp bảo vệ của cụm công tắc. Liên hệ ngay để được báo gia Công tắc hành trình Pizzato MK V11D10
