HiWin GROUP Tập đoàn này tham gia nhiều vào sản xuất vít me bi, trục vít me bi chính xác, đường dẫn tuyến tính, dây dẫn bóng và thiết bị truyền động, là thành phần quan trọng của máy móc chính xác và chủ yếu được áp dụng cho Máy công cụ, Máy xả điện, Máy cắt dây , Máy ép nhựa, Thiết bị bán dẫn, Thiết bị định hướng chính xác và các thiết bị và máy móc khác Đai ốc trục Vít me bi Hiwin .
Trong những năm gần đây, Tập đoàn Hiwin rất chú trọng vào việc nâng cấp không chỉ sản xuất và chất lượng sản phẩm mà còn cả nhân lực. Bên cạnh việc tuân thủ các yêu cầu của hệ thống quản lý chất lượng, Tập đoàn PMI đã tích cực triển khai “Hệ thống môi trường xanh RoHS” và hệ thống quản lý thân thiện với môi trường phù hợp với quy định nhằm hướng tới một nơi làm việc không ô nhiễm.
PMI đã tích lũy kinh nghiệm nhiều năm trong quản lý sản xuất. Nó bao gồm toàn bộ trình tự sản xuất, từ nhận đơn đặt hàng, thiết kế, chuẩn bị vật liệu, gia công, xử lý nhiệt, mài, lắp ráp, kiểm tra, đóng gói và giao hàng. Hệ thống hóa quản lý đảm bảo độ tin cậy cao của PMI Ballscrews.
Con trượt Hiwin – Thanh trượt Hiwin Độ chính xác cao
PMI Ballscrews được gia công, mài, lắp ráp và Q.C. được kiểm tra dưới sự kiểm soát nhiệt độ không đổi (20 ℃) để đảm bảo độ chính xác cao của Trục vít me. kiểm tra độ chính xác certifi cate.
Độ bền lâu
PMI Ballscrews được làm bằng thép hợp kim của Đức, được dập tắt tốt và
Thanh trượt vuông Hiwin được xử lý tôi luyện để có độ cứng tốt, cùng với độ cứng bề mặt phù hợp để đảm bảo độ bền lâu.
Làm việc cao
hiệu quả
Các viên bi đang quay bên trong đai ốc Ballscrew để mang lại hiệu quả làm việc cao.
So với các loại vít ACME truyền thống, hoạt động bằng ma sát trượt giữa đai ốc và vít, Vít bóng chỉ cần 1/3 mô-men xoắn dẫn động.
Dễ dàng truyền chuyển động thẳng thành chuyển động quay.

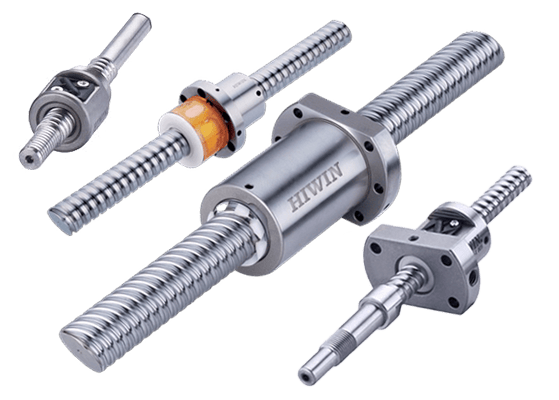

Trục vít me bi Hiwin Không có phản ứng dữ dội và có độ cứng cao
Hồ sơ Gothic được PMI Ballscrews áp dụng. Nó cung cấp liên hệ tốt nhất giữa
bóng và các rãnh. Nếu tải trước phù hợp được tác động lên Trục vít me do đó để loại bỏ khe hở giữa đai ốc bi và vít và để giảm biến dạng đàn hồi, thì trục vít me sẽ có độ cứng và độ chính xác tốt hơn nhiều Đai ốc trục Vít me bi Hiwin

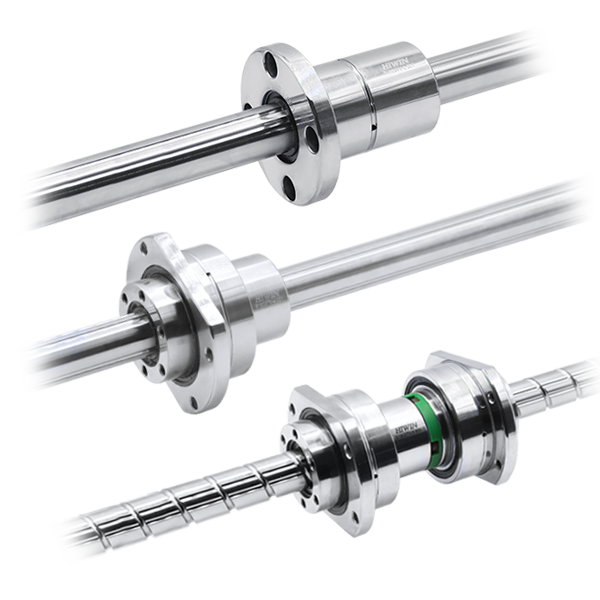

Mặt cắt rãnh Ball Spline được thiết kế theo kiểu kiến trúc Gothic. Bằng cách áp dụng tải trước, phản ứng dữ dội theo hướng quay được loại bỏ do đó có độ chính xác định vị cao hơn.
Nhẹ và nhỏ gọn
Đai ốc và ổ đỡ là cấu trúc tích hợp. Đai ốc Spline được thiết kế nhẹ. Do đó, thiết kế nhỏ gọn và chính xác cao đạt được.
Cài đặt đơn giản
Các quả bóng tuần hoàn trong ngăn chứa bóng, ngăn chặn các quả bóng rơi khỏi đai ốc trong khi lắp ráp.

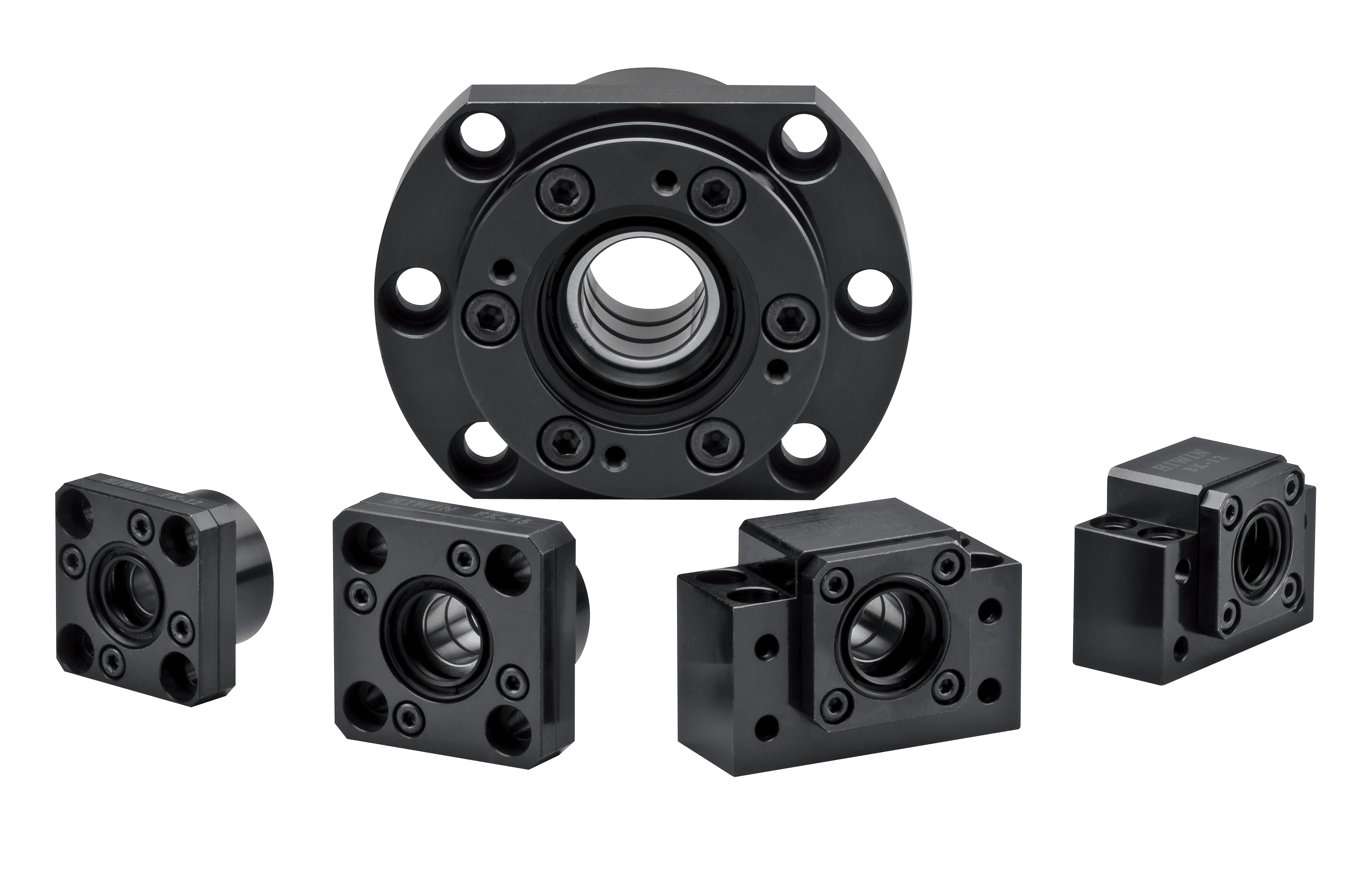

Hỗ trợ mang
Đai ốc trục Vít me bi Hiwin Gối đỡ của Trục vít me bi được thiết kế góc tiếp xúc 45 ° nên có độ cứng dọc trục cao hơn, trong khi trục vít me có góc tiếp xúc 45 ° nên nó có lực trung bình theo hướng trục và hướng tâm
Chuyển động mượt mà và
Tiếng ồn thấp hơn
Vì Trục vít bi đang thích ứng với cấu trúc tuần hoàn của nắp cuối, do đó có thể chuyển động trơn tru với tiếng ồn thấp hơn.
Các ứng dụng
Robot SCARA, Robot lắp ráp, Bộ nạp tự động và thiết bị ATC của trung tâm gia công.

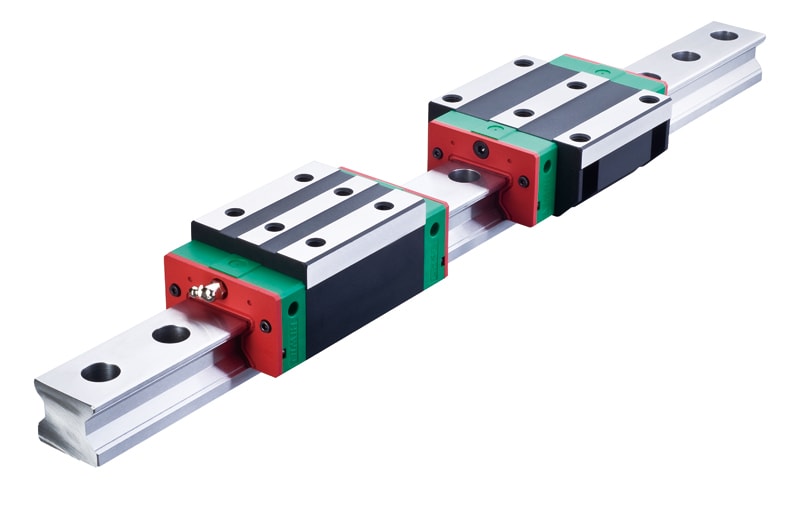

Đường dẫn tuyến tính PMI là một thiết kế của chuyển động lăn với hệ số ma sát thấp và chênh lệch giữa ma sát động và tĩnh là rất nhỏ. Do đó, hiện tượng trượt que sẽ không xảy ra khi nạp submicron.
Khả năng chống ma sát thấp,Bạc đạn trượt Hiwin
độ chính xác cao được duy trì
trong thời gian dài
Lực cản ma sát của đường dẫn thẳng chỉ bằng 1/20 đến 1/40 của
một hướng dẫn trang trình bày. Với đường dẫn tuyến tính, có thể dễ dàng bôi trơn giếng bằng cách cung cấp mỡ qua núm tra mỡ trên vận chuyển hoặc sử dụng hệ thống bơm dầu tập trung, do đó lực cản ma sát giảm và độ chính xác có thể được duy trì trong thời gian dài.
Độ cứng cao với
thiết kế tải bốn chiều
Thiết kế tối ưu của cơ học hình học làm cho đường dẫn tuyến tính chịu tải theo cả bốn hướng, hướng tâm, hướng tâm đảo ngược và hai hướng bên. Hơn nữa, có thể dễ dàng đạt được độ cứng của đường dẫn tuyến tính bằng cách chất hàng trước và thêm số toa.
Thích hợp cho tốc độ cao
hoạt động Thanh trượt vuông Hiwin
Do đặc tính của lực cản ma sát thấp, lực truyền động yêu cầu thấp hơn nhiều so với các hệ thống khác, do đó tiêu thụ điện năng nhỏ. Hơn nữa, hiệu ứng tăng nhiệt độ là nhỏ ngay cả khi hoạt động ở tốc độ cao.
Cài đặt dễ dàng với
khả năng hoán đổi cho nhau
So với quy trình cạo đòi hỏi kỹ năng cao của thanh dẫn trượt thông thường, thanh dẫn hướng tuyến tính có thể cung cấp độ chính xác cao ngay cả khi bề mặt lắp được gia công bằng cách phay hoặc mài. Hơn nữa, khả năng thay thế cho nhau của tuyến tính
hướng dẫn mang lại sự thuận tiện cho việc cài đặt và bảo trì trong tương lai.
Thanh ray trượt vuông góc Hiwin Đường trục bi có rãnh tải ba hàng trên đường kính ngoài của trục. Do thiết kế rãnh vòm Gothic, nó có thể đảm bảo ba rãnh chịu được mô-men xoắn theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ cùng một lúc, sau đó tăng tuổi thọ và độ cứng. Các quả bóng tuần hoàn trong ngăn chứa bóng, ngăn chặn các quả bóng rơi khỏi đai ốc trong khi lắp ráp.
Dòng KM bao gồm đơn vị hướng dẫn tuyến tính và đơn vị vít me. Để tiết kiệm không gian, PMI kết hợp việc vận chuyển tuyến tính
đường dẫn và đai ốc của vít me bi tới đai ốc kết hợp. Đai ốc vận chuyển hợp tác với thanh ray U được thiết kế cho
độ cứng để đạt được độ cứng cao và độ chính xác cao trong không gian tối thiểu, đặc biệt là tiết kiệm thời gian lắp đặt.
Hơn nữa, thiết kế của hai hàng với rãnh vòm Gothic và góc tiếp xúc 45 ° có thể chịu tải bốn hướng.
