Telco SMT 8000/EX MG 5 – Đầu phát quang cho hệ thống phát hiện vật thể

Một hệ thống phát hiện bằng tia quang cần đường truyền ổn định giữa đầu phát và đầu thu. Khi được sử dụng trong khu vực có yêu cầu chống cháy nổ, việc lựa chọn còn phải xét đến phiên bản thiết bị, dấu chứng nhận và điều kiện lắp đặt.

Telco SMT 8000/EX MG 5 là đầu phát của hệ thống cảm biến quang thu–phát rời. Thiết bị sử dụng vỏ inox và dây cáp dài 5 m, cần làm việc cùng đầu thu tương thích để hình thành chức năng phát hiện vật thể.

Bắt đầu từ đường tia giữa hai phía của máy

Trong cấu hình thu–phát rời, đầu phát và đầu thu được bố trí đối diện nhau. Đầu phát tạo tia quang, còn đầu thu tiếp nhận tia và xử lý trạng thái nhận sáng theo cấu hình của hệ thống.

Khi vật thể đi vào đường truyền, lượng ánh sáng đến đầu thu thay đổi. Đầu thu sử dụng sự thay đổi này để tạo tín hiệu phục vụ mạch điều khiển.

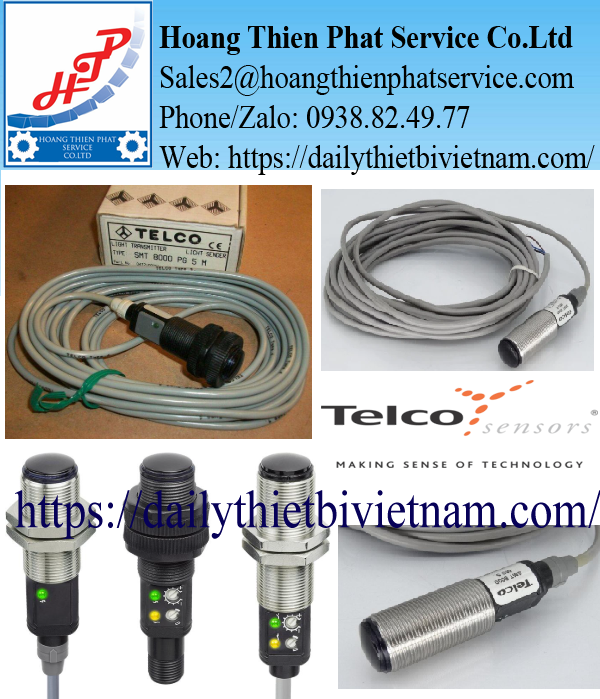

Hình tham khảo đầu phát Telco

SMT 8000/EX MG 5 đảm nhiệm phần phát tia

Khi tìm mua cảm biến quang Telco, cần xác định đang thay đầu phát, đầu thu hay cả bộ. Model SMT 8000/EX MG 5 được nhận diện là đầu phát, không phải thiết bị tự phát hiện hoàn chỉnh khi đứng riêng.

Đầu thu đi kèm phải phù hợp với phiên bản và điều kiện sử dụng. Không nên chọn đầu thu chỉ dựa trên hình dáng hoặc kích thước vỏ tương tự.

Phát hiện vật thể khác với đo khoảng cách

Chức năng của hệ thống thu–phát rời là nhận biết sự thay đổi của đường tia. Đây không phải cơ sở để mặc định thiết bị cung cấp giá trị khoảng cách đến vật thể.

Nếu ứng dụng cần đo chiều cao, khoảng cách hoặc vị trí liên tục, phải lựa chọn công nghệ đo tương ứng. Với SMT 8000/EX MG 5, cần tập trung vào nhiệm vụ phát tia và sự tương thích của cả cặp cảm biến.

Dấu /EX phải được giữ đầy đủ khi đặt hàng

Trong mã Telco SMT 8000/EX MG 5, phần /EX là thông tin quan trọng để phân biệt phiên bản có yêu cầu chống cháy nổ. Không nên bỏ ký hiệu này khi gửi yêu cầu báo giá hoặc đối chiếu hàng thay thế.

Tuy nhiên, chỉ nhìn chữ EX chưa đủ để xác nhận thiết bị phù hợp với một khu vực lắp đặt cụ thể. Cần kiểm tra dấu chứng nhận và tài liệu của đúng phiên bản.

Đối chiếu điều kiện khu vực sử dụng

Khu vực có khí dễ cháy và khu vực có bụi cháy có những yêu cầu khác nhau. Việc lựa chọn phải dựa trên phân loại khu vực thực tế, nhóm môi chất, cấp nhiệt độ và các điều kiện được ghi trong chứng nhận thiết bị.

Không mặc định phiên bản chống cháy nổ có thể sử dụng ở mọi vị trí trong nhà máy. Phạm vi áp dụng phải được xác nhận trước khi lắp.

Không dùng thông số bản thường cho bản /EX

Các model có tên gần giống nhau có thể khác điều kiện điện hoặc yêu cầu sử dụng. Vì vậy, không tự áp dụng điện áp, khoảng cách phát hiện hoặc sơ đồ đấu nối của SMT 8000 MG 5 cho SMT 8000/EX MG 5.

Nếu thay từ một phiên bản cũ, cần cung cấp ảnh tem và mã đầy đủ. Tài liệu đúng model là cơ sở để xác định thiết bị thay thế.

Vỏ inox và dây 5 m ảnh hưởng đến cách bố trí

Phiên bản MG sử dụng vỏ inox. Khi chọn vị trí gá, cần xét đến môi trường, khả năng tiếp cận để vệ sinh và nguy cơ va chạm trong quá trình vận hành.

Ký hiệu 5 thể hiện cấu hình dây cáp dài 5 m. Chiều dài này cần được đối chiếu với đường đi dây thực tế, thay vì chỉ đo khoảng cách thẳng từ cảm biến đến tủ điện.

Chừa không gian để căn chỉnh đầu phát

Đầu phát cần được giữ chắc nhưng vẫn thuận tiện cho việc chỉnh hướng tia. Gá lắp bị xoay hoặc dịch chuyển có thể khiến đầu thu không nhận được ánh sáng ổn định.

Nên kiểm tra vị trí gá sau khi máy chạy có rung động. Đường tia phù hợp lúc đứng yên chưa chắc giữ nguyên nếu kết cấu đỡ thiếu độ cứng.

Bảo vệ dây tại vị trí đi qua cơ cấu máy

Cáp cần tránh bị kéo căng, kẹp hoặc cọ xát với cạnh sắc. Khi bố trí qua các bộ phận chuyển động, phải kiểm tra điều kiện uốn và khả năng sử dụng của đúng loại cáp.

Các điểm đấu nối hoặc nối dài phải đáp ứng yêu cầu của hệ thống và khu vực lắp đặt. Không tự sửa dây theo cách có thể làm mất điều kiện sử dụng đã được chứng nhận.

Thông tin nhận diện SMT 8000/EX MG 5

Bảng trên phục vụ nhận diện sản phẩm. Các giới hạn vận hành phải được lấy từ tài liệu đúng phiên bản, đặc biệt khi thiết bị được lắp trong khu vực có yêu cầu chống cháy nổ.

Kiểm tra khả năng phát hiện bằng chính vật thể thực tế

Một vật thể chắn tia tốt trong điều kiện thử có thể cho kết quả khác khi thay đổi kích thước, vị trí hoặc tốc độ di chuyển. Vì vậy, quá trình kiểm tra cần dùng đúng vật thể và cách vận hành của máy.

Vật trong suốt, vật có lỗ hoặc chi tiết nhỏ cần được đánh giá riêng. Không nên mặc định mọi vật đi qua đường tia đều tạo mức suy giảm ánh sáng đủ để đầu thu nhận biết ổn định.

Đặt đường tia đúng vùng cần kiểm tra

Nếu tia đi qua khoảng trống giữa các chi tiết, hệ thống có thể bỏ sót vật. Ngược lại, bộ phận máy hoặc vật liệu thừa chắn tia có thể tạo tín hiệu ngoài mong muốn.

Vị trí lắp cần được xem cùng dung sai chuyển động của sản phẩm. Đường tia nên đi qua vùng mà vật thể luôn xuất hiện trong điều kiện làm việc cho phép.

Kiểm tra thời gian đáp ứng của cả hệ thống

Đối với đếm sản phẩm hoặc phát hiện vật di chuyển nhanh, cần xét thời gian đáp ứng của đầu thu, đầu vào điều khiển và chương trình máy. Khả năng làm việc không chỉ phụ thuộc đầu phát.

Khoảng cách giữa hai vật liên tiếp cũng có ý nghĩa. Nếu khoảng trống quá ngắn so với thời gian xử lý, bộ điều khiển có thể không phân biệt được từng lượt.

Minh họa nguyên lý bố trí đầu phát và đầu thu Telco; cặp model sử dụng phải được xác nhận riêng.

Khi hệ thống báo mất tia liên tục

Kiểm tra hướng tia trước khi kết luận hỏng

Đầu phát hoặc đầu thu có thể bị lệch sau va chạm hay bảo trì. Cần kiểm tra độ chắc chắn của gá và trạng thái nhận tia theo hướng dẫn thiết bị.

Đồng thời, kiểm tra xem có bộ phận máy hoặc vật cản mới xuất hiện trên đường truyền hay không. Đây là bước giúp khoanh vùng nguyên nhân trước khi thay cảm biến.

Kiểm tra bề mặt quang học

Bụi, dầu hoặc hơi ẩm trên bề mặt quang học có thể làm giảm lượng ánh sáng truyền đến đầu thu. Cần vệ sinh bằng phương pháp và vật liệu được phép sử dụng.

Không dùng dung môi hoặc dụng cụ có thể làm hỏng bề mặt. Sau vệ sinh, cần kiểm tra lại hoạt động với vật thể thực tế.

Đánh giá phần điện của cả đầu phát và đầu thu

Mất nguồn ở một phía có thể khiến hệ thống biểu hiện như bị chắn tia. Vì vậy, cần kiểm tra nguồn và kết nối của cả hai thiết bị.

Không chỉ dựa vào trạng thái tín hiệu tại PLC để kết luận đầu phát hỏng. Lỗi có thể nằm ở đầu thu, dây dẫn hoặc phần xử lý tín hiệu.

Thay đúng đầu phát để giữ tính tương thích của bộ cảm biến

Khi đặt Telco SMT 8000/EX MG 5, cần giữ nguyên toàn bộ ký hiệu và cung cấp mã đầu thu hiện hữu. Nếu có thể, nên kèm ảnh tem hai phía cùng thông tin khu vực lắp đặt.

Không mặc định cảm biến quang EX là thiết bị bảo vệ người. Nếu ứng dụng liên quan đến chức năng an toàn máy, cần sử dụng hệ thống có chứng nhận và thiết kế phù hợp cho nhiệm vụ đó.

Hình tham khảo kết cấu đầu phát vỏ inox dòng SMT 8000; ảnh bản thường chỉ minh họa ngoại hình, không xác nhận cấu hình /EX.

Đầu phát quang Telco SMT 8000/EX MG 5 cần được lựa chọn như một phần của cặp cảm biến thu–phát. Xác nhận đúng đầu thu, điều kiện EX và vị trí đường tia giúp hệ thống đáp ứng nhiệm vụ phát hiện vật thể, đồng thời hạn chế sai cấu hình khi thay thế.
