Khởi động từ Allen-Bradley 100-C09D01 9A cho tủ điều khiển động cơ

Trong tủ điện, bộ điều khiển phát lệnh chạy nhưng phần tử trực tiếp đóng nguồn cho động cơ thường là contactor. Thiết bị này tạo cầu nối giữa mạch điều khiển và mạch động lực, cho phép đóng cắt tải bằng tín hiệu điện.

Khởi động từ Allen-Bradley 100-C09D01 thuộc dòng Bulletin 100-C, có ba cực tiếp điểm chính và dòng làm việc AC-3 9 A. Phiên bản này sử dụng cuộn hút 110 VAC tại 50 Hz hoặc 120 VAC tại 60 Hz, đồng thời tích hợp một tiếp điểm phụ thường đóng.

Đọc đúng mã trước khi đưa vào tủ điện

Hai contactor cùng kích thước hoặc cùng dòng định mức chưa chắc có thể thay thế trực tiếp. Điện áp cuộn hút và cấu hình tiếp điểm phụ là những yếu tố quyết định khả năng tương thích với mạch đang sử dụng.

Với 100-C09D01, cần phân biệt rõ thông số của mạch động lực và mạch điều khiển. Điện áp cấp cho cuộn hút không phải điện áp nguồn cấp qua các tiếp điểm chính.

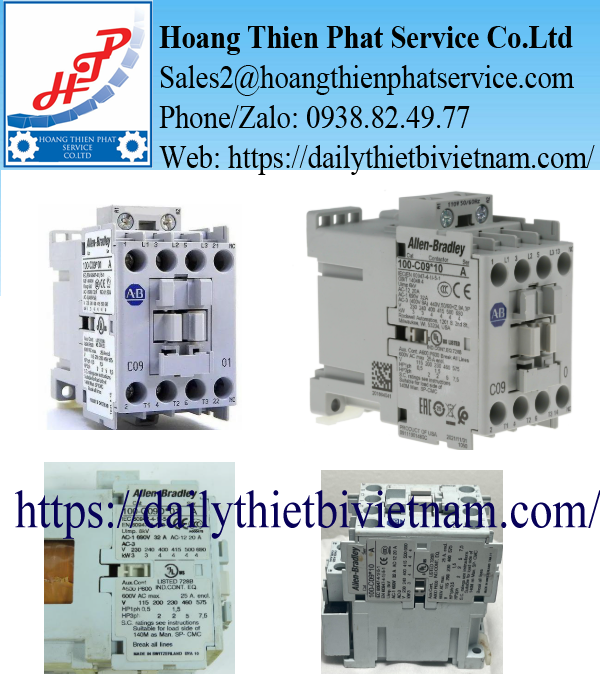

Hình tham khảo khởi động từ Allen-Bradley 100-C09D01; cần đối chiếu nhãn thiết bị khi thay thế.

C09 thể hiện cấp dòng của contactor

Model được nhận diện ở cấp dòng 9 A theo chế độ sử dụng AC-3. Đây là thông số cần xem xét khi chọn contactor cho nhiệm vụ đóng cắt động cơ phù hợp.

Không nên lấy 9 A làm giới hạn chung cho mọi loại tải. Khả năng đóng cắt còn phụ thuộc điện áp làm việc, nhóm sử dụng, tần suất thao tác và đặc tính dòng điện của tải.

Đuôi 01 nói về tiếp điểm phụ

Cấu hình 01 tương ứng với 0 tiếp điểm phụ thường mở và 1 tiếp điểm phụ thường đóng. Thông tin này không có nghĩa contactor chỉ có một tiếp điểm.

Thiết bị vẫn có ba cực tiếp điểm chính thường mở để đóng cắt mạch động lực. Tiếp điểm phụ đảm nhiệm chức năng trong mạch điều khiển hoặc phản hồi trạng thái theo thiết kế.

Khi cuộn hút nhận lệnh, bên trong contactor diễn ra điều gì?

Khi cuộn hút được cấp đúng điện áp, lực điện từ kéo phần ứng và làm các tiếp điểm chính đóng lại. Nguồn điện qua contactor được đưa đến tải đã đấu nối.

Khi mất điện cuộn hút, cơ cấu hồi đưa contactor trở về trạng thái nghỉ. Các tiếp điểm chính mở ra, còn tiếp điểm phụ thay đổi trạng thái theo cơ cấu liên động bên trong.

Ba cực chính phục vụ mạch động lực

Ba cực của contactor Allen-Bradley 100-C09D01 được sử dụng để đóng cắt ba đường dẫn điện. Trong mạch động cơ ba pha, các cực này thường được bố trí trên ba dây pha.

Dây dẫn và đầu cốt phải phù hợp với tải và khả năng tiếp nhận của đầu nối. Tiếp xúc không tốt tại một cực có thể gây phát nhiệt, sụt áp hoặc ảnh hưởng đến vận hành động cơ.

Tiếp điểm phụ thường đóng hỗ trợ logic điều khiển

Ở trạng thái contactor chưa hút, tiếp điểm phụ NC ở trạng thái đóng. Khi contactor tác động, tiếp điểm này mở theo cơ cấu của thiết bị.

Tiếp điểm có thể được sử dụng trong mạch liên động hoặc báo trạng thái nếu thiết kế cho phép. Không mặc định đây là tiếp điểm chuyên dụng cho chức năng an toàn nếu chưa có xác nhận tương ứng.

110 VAC/50 Hz và 120 VAC/60 Hz phải được đọc cùng tần số

Điện áp cuộn hút của 100-C09D01 được ghi theo hai điều kiện: 110 V tại 50 Hz và 120 V tại 60 Hz. Khi kiểm tra nguồn điều khiển, cần đọc cả điện áp lẫn tần số.

Không nên hiểu đây là cuộn hút có thể cấp tùy ý mọi điện áp trong khoảng 110–120 V ở mọi tần số. Điều kiện sử dụng cần tuân theo nhãn và tài liệu kỹ thuật của thiết bị.

Vì sao phải xác nhận nguồn điều khiển?

Nếu tủ điện sử dụng biến áp điều khiển, cần kiểm tra điện áp thứ cấp thực tế. Nếu mạch dùng nguồn 24 VDC hoặc 220 VAC, không thể cấp trực tiếp cho cuộn hút này.

Sự nhầm lẫn có thể khiến contactor không hút, làm việc không ổn định hoặc hỏng cuộn dây. Khi thay thế, điện áp cuộn hút cần được xác nhận trước cả khi đấu dây.

Tham khảo nhãn và vị trí đấu nối. Điện áp cuộn hút phải được xác nhận trên đúng thiết bị.

Thông tin kỹ thuật nhận diện 100-C09D01

Khi chọn cho động cơ, cần đối chiếu thêm điện áp lưới và dòng trên nhãn động cơ. Không quy đổi trực tiếp từ cấp dòng 9 A sang một mức công suất duy nhất cho mọi hệ thống.

Contactor nằm ở đâu trong bộ khởi động động cơ?

Một bộ khởi động động cơ thường có nhiều phần tử phối hợp. Contactor đảm nhiệm đóng cắt theo lệnh, còn các chức năng bảo vệ cần được bố trí bằng thiết bị phù hợp.

Khởi động từ Allen-Bradley 100-C09D01 có thể được xem xét trong mạch khởi động trực tiếp hoặc các cấu hình khác đáp ứng định mức. Việc lựa chọn phải dựa trên sơ đồ và chế độ làm việc thực tế.

Phối hợp với rơ le quá tải

Rơ le quá tải được chọn và cài đặt theo động cơ cùng điều kiện ứng dụng. Khi phát hiện quá tải theo đặc tính bảo vệ, thiết bị tác động đến mạch điều khiển để ngắt contactor.

Contactor riêng lẻ không tự cung cấp đầy đủ chức năng bảo vệ quá tải động cơ. Cần kiểm tra sự tương thích giữa contactor, rơ le và phương án lắp.

Phối hợp với bảo vệ ngắn mạch

Cầu chì hoặc thiết bị bảo vệ ngắn mạch phải được chọn theo thiết kế và yêu cầu phối hợp. Khả năng chịu sự cố của bộ khởi động cần được đánh giá theo tổ hợp thiết bị, không chỉ theo dòng contactor.

Đối với mạch đảo chiều, cần có liên động phù hợp để ngăn hai contactor đóng đồng thời. Một tiếp điểm phụ NC không tự thay thế toàn bộ yêu cầu liên động của hệ thống.

Nhìn biểu hiện vận hành để kiểm tra đúng chỗ

Contactor không hút khi có lệnh chạy

Cần đo điện áp tại cuộn hút khi lệnh chạy đang được duy trì. Đồng thời, kiểm tra chuỗi điều khiển như nút dừng, tiếp điểm bảo vệ và các điều kiện liên động.

Có điện ở đầu ra bộ điều khiển chưa đồng nghĩa điện áp đã đến đúng cuộn hút. Dây đứt, đầu nối lỏng hoặc tiếp điểm trung gian có vấn đề đều có thể làm gián đoạn mạch.

Contactor rung hoặc đóng nhả liên tục

Nguồn điều khiển thiếu ổn định có thể khiến contactor không duy trì trạng thái hút. Cũng cần kiểm tra đúng điện áp, tần số và tình trạng cơ cấu điện từ.

Không giữ ép cơ cấu để máy tiếp tục chạy. Cần xác định nguyên nhân trước khi vận hành lại, tránh làm tăng mòn và cháy tiếp điểm.

Đầu nối hoặc tiếp điểm nóng bất thường

Cần kiểm tra tải thực tế, độ chắc của đầu nối và tình trạng tiếp xúc. Quá tải, đầu dây lỏng hoặc bề mặt tiếp điểm hư hỏng đều có thể gây phát nhiệt.

Việc siết đầu nối phải theo mô-men do nhà sản xuất quy định. Siết quá mạnh có thể làm hỏng đầu nối, trong khi siết thiếu lực dễ tạo tiếp xúc kém.

Hình tham khảo đầu nối dòng Bulletin 100-C; kết cấu cụ thể cần đối chiếu đúng model.

Thay thế trên tủ cũ: kiểm tra cả đường dây điều khiển

Khi thay khởi động từ 100-C09D01, nên ghi lại dây động lực, dây cuộn hút và dây tiếp điểm phụ trước khi tháo. Việc nhận diện đúng chức năng từng dây giúp hạn chế đấu nhầm khi lắp lại.

Cần kiểm tra cả phụ kiện đang gắn trên contactor cũ. Khối tiếp điểm phụ bổ sung, bộ dập xung hoặc rơ le quá tải có thể ảnh hưởng đến cấu hình thay thế.

Không thay phiên bản 1 NC bằng 1 NO một cách mặc định

Tiếp điểm thường đóng và thường mở tạo logic khác nhau trong mạch điều khiển. Nếu chọn sai, máy có thể không chạy hoặc mất điều kiện liên động theo thiết kế.

Vì vậy, khi hỏi hàng cần giữ đầy đủ mã 100-C09D01, không chỉ ghi “contactor Allen-Bradley 9A”. Điện áp cuộn hút và cấu hình tiếp điểm phụ đều phải khớp.

Kiểm tra lại sau khi lắp

Trước khi thao tác, cần cô lập nguồn động lực và nguồn điều khiển theo quy trình của máy. Sau khi đấu nối, kiểm tra độ chắc của dây và khả năng hoạt động của các điều kiện dừng, bảo vệ, liên động.

Khi chạy thử, theo dõi trạng thái đóng nhả, tiếng ồn và nhiệt tại các vị trí đấu nối. Nếu có bất thường, cần dừng kiểm tra thay vì tiếp tục cho tải hoạt động.

Hình tham khảo nhận diện contactor; khi mua cần xác nhận đầy đủ model và điện áp cuộn hút.

Khởi động từ Allen-Bradley 100-C09D01 phù hợp để xem xét cho các mạch đóng cắt động cơ đáp ứng cấp dòng và chế độ sử dụng tương ứng. Ba cực chính, cuộn hút 110 VAC/50 Hz hoặc 120 VAC/60 Hz và tiếp điểm phụ 1 NC là những thông tin cần giữ đầy đủ để chọn đúng thiết bị cho tủ điện.
