Màng Van Forbes Marshall UV-60.V – Màng Cao Su Bộ Truyền Động Khí Nén

Màng van Forbes Marshall UV-60.V là phụ tùng cao su được sử dụng bên trong bộ truyền động khí nén của van điều khiển Forbes Marshall. Bộ truyền động này hoạt động dựa trên áp suất khí nén để tạo lực dịch chuyển, điều khiển quá trình đóng mở van.

Trong các hệ thống điều khiển hơi, đặc biệt tại nhà máy điện và hệ thống hơi trích turbine, bộ truyền động cần hoạt động ổn định để van đáp ứng đúng tín hiệu điều khiển.

Sau thời gian sử dụng, màng cao su có thể bị lão hóa, biến dạng hoặc rách do tác động của áp suất và chuyển động lặp lại. Khi đó, bộ truyền động có thể mất khả năng giữ áp hoặc không tạo đủ lực để điều khiển van.

Màng cao su Forbes Marshall UV-60.V là phụ tùng cần kiểm tra khi bảo trì cụm van sử dụng actuator UV-60.V, Series 168-L2, ký hiệu thiết bị PRDS-1B.

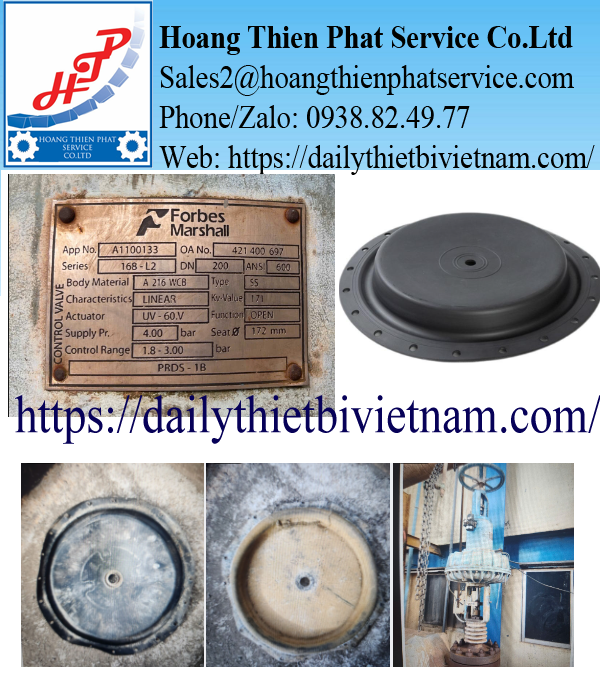

Hình minh họa màng cao su có lớp bố gia cường sử dụng trong bộ truyền động van khí nén. Không phải ảnh xác nhận đúng mã OEM Forbes Marshall.

Màng Cao Su Có Vai Trò Gì Trong Bộ Truyền Động Van?

Bộ truyền động khí nén sử dụng áp suất khí để tạo lực làm dịch chuyển cơ cấu van. Ở loại actuator màng, áp suất khí tác động lên màng cao su, truyền lực thông qua đĩa màng và trục truyền động.

Khi áp suất điều khiển thay đổi, màng dịch chuyển và tác động lên cơ cấu truyền động. Tùy thiết kế, lò xo bên trong actuator tạo lực đối kháng để đưa van đến vị trí tương ứng.

Màng cao su cần có độ đàn hồi phù hợp, đồng thời phải duy trì độ kín giữa các khoang khí trong quá trình làm việc.

Nếu màng bị rách hoặc không còn kín, áp suất khí có thể bị thất thoát. Điều này ảnh hưởng đến khả năng tạo lực và chuyển động của bộ truyền động.

Đối với actuator Forbes Marshall UV-60.V, việc sử dụng màng thay thế đúng kích thước và vật liệu là yêu cầu quan trọng để khôi phục hoạt động theo thiết kế.

Thông Số Màng Van Forbes Marshall UV-60.V

Dưới đây là thông tin của bộ truyền động và kích thước màng cao su được ghi nhận từ thiết bị thực tế.

Những thông số kích thước trên được cung cấp cho nhu cầu thay thế màng thực tế. Đây chưa phải bản vẽ kỹ thuật OEM đã được Forbes Marshall xác nhận.

Đặc biệt, đường kính trong 400 mm cần được đối chiếu với hình dạng màng và bản vẽ đo, vì màng dạng chén có nhiều vị trí xác định đường kính khác nhau.

Điều Gì Xảy Ra Khi Màng Van Bị Rách Hoặc Lão Hóa?

Hình minh họa màng actuator cao su có bố gia cường sử dụng làm phụ tùng bảo trì.

Màng cao su phải chịu tác động áp suất lặp lại mỗi khi van thay đổi vị trí.

Theo thời gian, vật liệu có thể suy giảm độ đàn hồi, xuất hiện vết nứt hoặc hư hỏng tại khu vực tiếp xúc với cơ cấu kẹp.

Khi màng không còn kín, actuator có thể xuất hiện tình trạng rò rỉ khí nén.

Một số dấu hiệu cần kiểm tra gồm van phản hồi chậm, hành trình không đạt yêu cầu hoặc áp suất điều khiển khó duy trì.

Nếu van sử dụng bộ định vị, hệ thống cũng có thể xuất hiện dao động vị trí khi lực khí nén không ổn định.

Tuy nhiên, những hiện tượng này không chỉ do màng cao su gây ra. Kỹ thuật viên cần kiểm tra thêm đường khí, bộ định vị, lò xo và cơ cấu truyền động trước khi xác định nguyên nhân.

Tại Sao Không Nên Thay Màng Chỉ Dựa Vào Đường Kính 530 mm?

Màng cao su trong bộ truyền động khí nén không phải một tấm cao su tròn thông thường.

Tùy thiết kế, màng có hình dạng uốn, độ sâu và các vị trí kẹp riêng để phù hợp với hành trình actuator.

Hai màng có cùng đường kính ngoài vẫn có thể khác nhau về độ cao, vật liệu, số lỗ bắt bulông và vị trí lỗ ty trung tâm.

Với màng thay thế cho Forbes Marshall UV-60.V, khách đã cung cấp đường kính ngoài 530 mm, chiều cao 52 mm và 20 lỗ bắt bulông.

Những kích thước này rất hữu ích khi hỏi giá, nhưng chưa đủ để chứng minh một phụ tùng khác có thể thay thế trực tiếp.

Ngoài kích thước, cần xác nhận vật liệu cao su, số lớp bố gia cường và khả năng chịu áp suất, nhiệt độ theo thiết kế actuator.

Đối với van điều khiển hơi trích turbine, việc thay màng không đúng thiết kế có thể ảnh hưởng đến khả năng điều khiển và trạng thái an toàn của van.

Màng Cao Su Forbes Marshall Được Sử Dụng Trong Hệ Thống Nào?

Hình minh họa bộ truyền động khí nén trên van điều khiển hơi công nghiệp.

Hệ thống hơi trích turbine

Tại nhà máy điện, hơi trích từ turbine có thể được đưa đến các hệ thống sử dụng hơi với yêu cầu áp suất và nhiệt độ phù hợp.

Van điều khiển được sử dụng để điều chỉnh dòng hơi theo tín hiệu từ hệ thống điều khiển.

Màng cao su trong actuator có nhiệm vụ tiếp nhận áp suất khí nén, góp phần tạo lực di chuyển van theo yêu cầu.

Trạm giảm áp và điều khiển hơi

Trong các trạm điều khiển áp suất hơi, van có bộ truyền động khí nén được sử dụng để điều chỉnh lưu lượng và áp suất theo thiết kế.

Khi màng actuator bị hỏng, chuyển động van có thể bị ảnh hưởng, dẫn đến khó kiểm soát quá trình điều chỉnh.

Hệ thống van điều khiển nhà máy

Ngoài hệ thống hơi, nguyên lý bộ truyền động màng khí nén còn được sử dụng trong nhiều ứng dụng điều khiển lưu chất.

Tuy nhiên, cần xác định đúng model actuator và thông số vận hành trước khi sử dụng màng thay thế.

Phân Biệt Mã Màng Van Và Mã Bộ Truyền Động Forbes Marshall

Đây là điểm quan trọng khi khách hàng tìm mua phụ tùng.

UV-60.V là mã bộ truyền động khí nén, không phải mã đặt hàng riêng của màng cao su.

168-L2 là Series của van điều khiển.

PRDS-1B là ký hiệu cụm van được ghi trên tem thiết bị.

Để xác định mã phụ tùng màng van chính xác, cần sử dụng thông tin truy xuất từ tem:

Application No.: A1100133

OA No.: 421 400 697

Những mã này giúp nhà sản xuất tra cứu hồ sơ cấu hình của van và bộ truyền động đã cung cấp.

Khi mua màng cao su Forbes Marshall UV-60.V, khách hàng nên gửi đầy đủ hình ảnh tem và kích thước màng cũ để nhà cung cấp xác nhận đúng phụ tùng.

Những Thông Tin Cần Có Khi Hỏi Giá Màng Van Forbes Marshall UV-60.V

Đối với nhu cầu mua thay thế, khách hàng nên cung cấp model bộ truyền động UV-60.V, Series van 168-L2 và số lượng cần mua.

Ngoài ra, cần cung cấp đường kính ngoài 530 mm, đường kính trong 400 mm, chiều cao 52 mm, số lỗ bắt bulông và đường kính lỗ ty.

Nếu có thể, nên bổ sung hình ảnh màng đã tháo, đặc biệt là hai mặt màng và khu vực mép kẹp.

Nhà cung cấp cần xác nhận vật liệu, cấu hình và mã phụ tùng OEM trước khi báo giá chính thức.

Đối với thiết bị thuộc hệ thống hơi trích turbine, nên ưu tiên phụ tùng có khả năng truy xuất nguồn gốc và được nhà sản xuất xác nhận tương thích.

Liên Hệ Báo Giá Màng Van Forbes Marshall UV-60.V

Công ty TNHH Hoàng Thiên Phát Service hỗ trợ tìm kiếm, kiểm tra thông số và cung cấp phụ tùng thay thế cho các hệ thống van điều khiển khí nén công nghiệp.

Khách hàng cần mua màng cao su Forbes Marshall UV-60.V có thể gửi hình ảnh tem actuator, kích thước màng và số lượng để được hỗ trợ kiểm tra sản phẩm, tình trạng cung cấp và báo giá.

CÔNG TY TNHH HOÀNG THIÊN PHÁT SERVICE

Địa chỉ: Xã Hồ Tràm, TP. Hồ Chí Minh

Hotline/Zalo: 0938 824 977 – Ms. Thi Thi

Email: sales2@hoangthienphat.com

Website: dailythietbivietnam.com

Màng Van Forbes Marshall UV-60.V – Phụ Tùng Thay Thế Cho Actuator Khí Nén

Màng van Forbes Marshall UV-60.V là phụ tùng quan trọng trong bộ truyền động khí nén, có nhiệm vụ tiếp nhận áp suất khí để tạo lực điều khiển chuyển động van.

Đối với cụm van Series 168-L2, ký hiệu PRDS-1B, màng cao su cần được lựa chọn theo đúng cấu hình bộ truyền động và kích thước thực tế.

Việc thay đúng màng giúp khôi phục khả năng làm kín và truyền lực của actuator khi nguyên nhân hư hỏng đã được xác định.

Khi đặt hàng, khách hàng cần đối chiếu App No. A1100133, OA No. 421 400 697 và yêu cầu hãng xác nhận mã phụ tùng riêng trước khi thay thế.
