SEMIKRON SKKH 132/16 E – Module chỉnh lưu Thyristor–Diode 1600V

Trong bộ nguồn công suất và hệ truyền động động cơ, module chỉnh lưu thực hiện nhiệm vụ chuyển đổi năng lượng điện theo cấu trúc của mạch. SEMIKRON SKKH 132/16 E kết hợp một thyristor SCR và một diode trong vỏ SEMIPACK 2, phục vụ các ứng dụng chỉnh lưu công nghiệp.

Khi tìm linh kiện thay thế, cần kiểm tra đồng thời mã sản phẩm, sơ đồ bán dẫn, đặc tính điện và điều kiện tản nhiệt. Đây là những yếu tố quyết định khả năng làm việc của module trong thiết bị thực tế.



Nhận diện đúng SKKH 132/16 E

SKKH 132/16 E là module Thyristor–Diode, không phải module IGBT. Bên trong có phần tử SCR cần tín hiệu kích và phần tử diode hoạt động theo điều kiện phân cực.

Sản phẩm mang thương hiệu SEMIKRON, hiện thuộc Semikron Danfoss. Khi tra cứu hoặc gửi yêu cầu mua hàng, có thể gặp các cách ghi:

• SKKH 132/16 E
• SKKH132/16E
• Mã sản phẩm: 230B1478
• Mã cũ: 07890380

Việc ghi đủ model và mã đặt hàng giúp nhà cung cấp xác nhận đúng thiết bị, hạn chế nhầm với những module có tên gần giống.

Những thông số cần quan tâm trước tiên

Giá trị 137A cần được đọc cùng điều kiện datasheet. Dòng vận hành cho phép trong hệ thống còn phụ thuộc nhiệt độ, dạng dòng, góc dẫn và khả năng làm mát.

Hình ảnh tham khảo sản phẩm

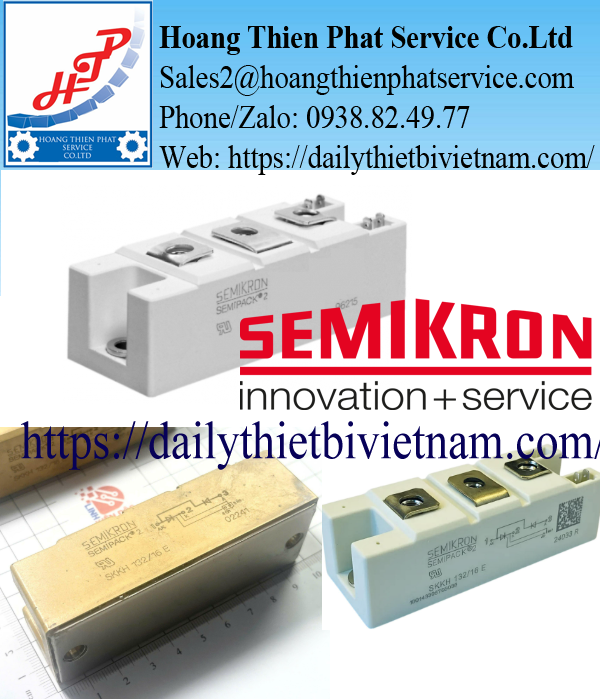

Hình minh họa tổng thể module. Đối chiếu nhãn thực tế trước khi đặt hàng.

Module này làm gì trong mạch điện?

Điều khiển thời điểm dẫn bằng thyristor

Thyristor có thể chuyển sang trạng thái dẫn khi được phân cực thuận và nhận tín hiệu kích phù hợp tại cực gate.

Trong mạch chỉnh lưu điều khiển theo góc pha, thay đổi thời điểm kích sẽ ảnh hưởng đến điện áp DC trung bình đầu ra. Khả năng điều chỉnh cụ thể phụ thuộc sơ đồ chỉnh lưu và đặc tính tải.

Một điểm cần hiểu đúng là thyristor thông thường không tắt chỉ bằng cách ngừng tín hiệu gate. Quá trình tắt còn phụ thuộc dòng điện và điều kiện chuyển mạch.

Chỉnh lưu theo chiều dẫn của diode

Diode không sử dụng tín hiệu gate. Phần tử này dẫn theo chiều thuận và chặn theo chiều ngược trong giới hạn kỹ thuật cho phép.

Trong module SKKH, diode và thyristor phối hợp theo sơ đồ bên trong để tham gia quá trình chỉnh lưu. Vị trí các cực phải được xác nhận bằng tài liệu đúng mã.

Truyền nhiệt ra bộ tản nhiệt

Khi hoạt động, các phần tử bán dẫn phát sinh tổn hao và nhiệt. Nhiệt được truyền qua cấu trúc module tới bộ tản nhiệt.

Nếu bề mặt lắp đặt, vật liệu truyền nhiệt hoặc luồng gió không phù hợp, nhiệt độ bán dẫn có thể vượt giới hạn dù dòng tải chưa đạt giá trị được công bố.

Nơi thường sử dụng SEMIKRON SKKH 132/16 E

Thay vì chỉ xem đây là linh kiện chịu dòng lớn, có thể xác định vai trò của module theo cụm thiết bị mà nó tham gia:

Cùng một model có thể xuất hiện trong nhiều thiết bị. Khi thay thế, sơ đồ điện và điều kiện làm việc của máy là cơ sở lựa chọn.

Quan sát đầu cực và nhận diện nhãn

Hình tham khảo đầu cực và nhãn module. Không suy đoán sơ đồ đấu nối từ vị trí đầu cực trong ảnh.

Ba điểm dễ hiểu nhầm khi chọn module

Điện áp 1600V không phải điện áp cấp nguồn trực tiếp

Thông số này thể hiện khả năng chặn điện áp theo điều kiện kỹ thuật. Khi chọn thiết bị, cần xét điện áp đỉnh xuất hiện trên phần tử, quá áp chuyển mạch và mức dự phòng của hệ thống.

Dòng 137A không áp dụng cho mọi cách lắp

Dòng công bố gắn với các điều kiện thử và điều kiện nhiệt cụ thể. Module lắp trong tủ kín, thiếu gió hoặc tiếp xúc nhiệt kém có thể phải làm việc ở dòng thấp hơn.

Mã gần giống chưa chắc thay được

Module SKKH và SKKT có cấu trúc phần tử khác nhau. Việc cùng cỡ vỏ hoặc có phần số tương tự không đủ để kết luận có thể thay trực tiếp.

Kiểm tra gì khi module cũ bị hỏng?

Trước khi lắp module mới, cần đánh giá nguyên nhân sự cố để tránh hỏng lặp lại.

Nếu thiết bị mất đầu ra: Kiểm tra nguồn vào, cầu chì, đường công suất và tín hiệu kích. Không có điện áp đầu ra chưa đủ để kết luận module đã hỏng.

Nếu module nóng bất thường: Kiểm tra tải, quạt, bộ tản nhiệt, vật liệu tiếp xúc và các mối nối công suất.

Nếu cầu chì tác động khi cấp nguồn: Kiểm tra khả năng chập tải, đấu nối sai hoặc hư hỏng phần tử bán dẫn.

Nếu module mới nhanh chóng hỏng lại: Cần xem xét quá áp, quá dòng, mạch kích và hiệu quả bảo vệ của toàn bộ hệ thống.

Đồng hồ vạn năng có thể hỗ trợ phát hiện một số trường hợp chập rõ ràng. Phép đo này chưa đủ để xác nhận khả năng làm việc của module ở điện áp và dòng công suất.

Tham khảo bản vẽ trước khi lắp

Bản vẽ minh họa dòng SKKH 132. Sử dụng tài liệu đúng phiên bản để xác nhận kích thước, sơ đồ cực và lực siết.

Lắp đặt đúng để duy trì khả năng tải

Chuẩn bị bề mặt tiếp xúc nhiệt

Bề mặt tản nhiệt cần sạch, phẳng và không có dị vật. Vật liệu truyền nhiệt phải phù hợp với hướng dẫn lắp đặt.

Bề mặt không phẳng hoặc lớp tiếp xúc không đúng có thể làm tăng điện trở nhiệt và tạo điểm nóng.

Kiểm soát lực siết

Bulông cố định và đầu cực công suất có yêu cầu lực siết riêng. Siết thiếu có thể gây tiếp xúc kém; siết quá mức có thể làm hỏng cấu trúc cơ khí.

Cần sử dụng giá trị lực siết của đúng sản phẩm, không lấy theo kinh nghiệm từ module khác.

Kiểm tra dây dẫn và thanh cái

Dây dẫn, thanh cái và đầu cốt cần phù hợp dòng làm việc. Các liên kết phải chắc chắn, hạn chế lực cơ tác động lên đầu cực module.

Đối chiếu mạch kích và bảo vệ

Kiểm tra sự phù hợp của bộ điều khiển gate, cầu chì bán dẫn và giải pháp hạn chế quá áp theo thiết kế. Mạch bảo vệ phải được đánh giá cùng module và đặc tính tải.

Hình minh họa góc nhìn bổ sung

Hình tham khảo cấu trúc thân và đế module. Hình dạng thực tế cần đối chiếu với thiết bị được cung cấp.

Thông tin giúp hỏi giá đúng cấu hình

Đối với SEMIKRON SKKH 132/16 E, yêu cầu mua hàng nên có mã đầy đủ, số lượng và ảnh nhãn nếu có. Khi cần thay thế trong thiết bị, nên gửi thêm tên máy hoặc mã bộ nguồn để hỗ trợ đối chiếu.

Các yêu cầu về chứng từ, tình trạng hàng và thời gian giao cũng cần được làm rõ trong báo giá.
