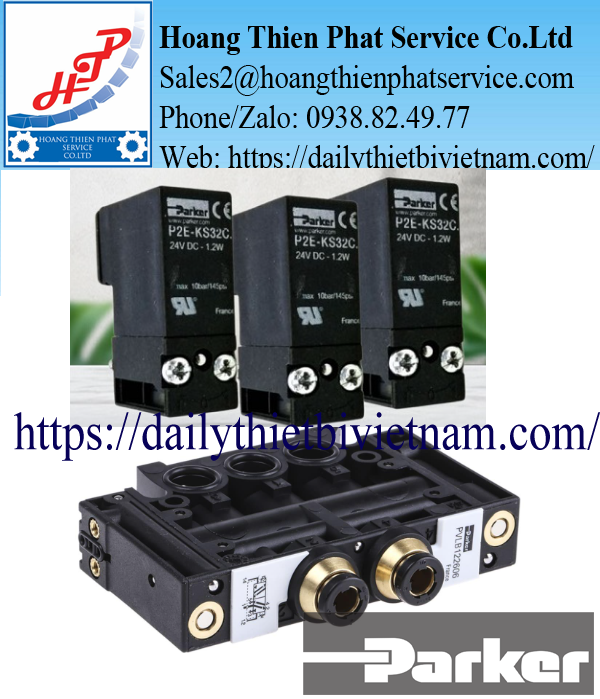

Parker PKP2EKS32C2 – Van Pilot Điện Từ Điều Khiển Khí Nén Cho Dây Chuyền Tự Động Hóa

Một tín hiệu điện nhỏ có thể quyết định cả chu trình vận hành

Một xi lanh không chuyển động. Cơ cấu kẹp sản phẩm đứng yên. Bộ điều khiển PLC đã phát lệnh nhưng cụm van khí nén không phản hồi. Trong nhiều trường hợp, kỹ thuật viên thường kiểm tra nguồn khí, áp suất đường ống hoặc thân van trước khi phát hiện nguyên nhân nằm ở cụm điều khiển điện từ.

Parker PKP2EKS32C2 là mã phụ tùng được đối chiếu với nhóm van pilot điện từ Parker P2E, dùng trong các hệ thống điều khiển khí nén tự động. Nhóm thiết bị này thực hiện nhiệm vụ chuyển tín hiệu điện thành tác động điều khiển khí pilot, qua đó hỗ trợ thay đổi trạng thái van phân phối khí.

Khác với van khí nén chính có nhiệm vụ cấp lưu lượng đến xi lanh, cụm solenoid pilot thường đảm nhận khâu phát lệnh chuyển mạch. Chính sự phối hợp giữa phần điện và cơ cấu khí nén giúp dây chuyền thực hiện các chuyển động theo trình tự lập trình.

Đối với kỹ sư bảo trì, việc hiểu rõ vai trò của cụm pilot giúp xác định chính xác linh kiện cần thay, hạn chế tình trạng thay nguyên bộ van khi chỉ một bộ phận điều khiển gặp sự cố.

Đúng mã, đúng điện áp, đúng cụm van – Ba yếu tố quyết định khả năng thay thế

Không phải hai bộ solenoid có hình dạng tương tự đều có thể lắp thay cho nhau. Một sai lệch nhỏ về điện áp hoặc cấu trúc lắp ghép có thể khiến van không hoạt động, hư cuộn điện hoặc không tương thích với cụm phân phối khí hiện hữu.

Dữ liệu về Parker P2E-KS32C2 cho thấy đây là cấu hình solenoid pilot van khí nén 15 mm, điện áp 24VDC, thường đóng, lưu lượng tiêu chuẩn, có cơ cấu thao tác thủ công dạng flush locking. Đây là mã tham chiếu gần với PKP2EKS32C2, nhưng cần xác nhận lại tiền tố PK với nhà cung cấp.

Lưu ý dành cho khách mua hàng: Khi yêu cầu báo giá, nên ghi nguyên văn PKP2EKS32C2 và đề nghị nhà cung cấp xác nhận model chuẩn, thay vì tự động rút gọn thành P2E-KS32C2.

Điểm khác biệt nằm ở cơ cấu điều khiển thủ công có khóa

Một chi tiết khiến dòng Parker P2E-KS32C2 đáng chú ý là cơ cấu Manual Override dạng chìm, có khả năng khóa giữ (Flush Locking).

Thông thường, cụm solenoid sẽ chuyển trạng thái khi nhận tín hiệu điện. Tuy nhiên, trong quá trình lắp đặt, chạy thử hoặc bảo trì, kỹ thuật viên đôi khi cần kiểm tra riêng cơ cấu chuyển mạch mà không phụ thuộc hoàn toàn vào lệnh PLC.

Cơ cấu Manual Override cho phép thực hiện thao tác cơ khí theo thiết kế của thiết bị. Ở phiên bản Locking, cơ cấu này có thể duy trì trạng thái thao tác cho đến khi được đưa về vị trí ban đầu.

Tính năng đó hỗ trợ công tác kiểm tra nhưng cũng đòi hỏi quy trình an toàn nghiêm ngặt. Trước khi chạy lại máy, phải xác nhận Manual Override đã trở về trạng thái yêu cầu, tránh làm cơ cấu khí nén chuyển động ngoài ý muốn.

Bên trong cụm pilot điện từ có những gì?

Ở dòng solenoid pilot kiểu 15 mm, kết cấu thiết bị thường kết hợp bộ phận điện từ, cơ cấu chuyển mạch pilot và giao diện lắp với cụm van.

Khi cấp đúng điện áp, cuộn điện từ tạo ra từ trường làm dịch chuyển phần ứng. Chuyển động này tác động đến cơ cấu đóng mở đường khí pilot.

Khi nguồn điện được ngắt, phần ứng trở về trạng thái thiết kế nhờ cơ cấu hồi vị, trừ trường hợp đang có tác động thủ công được khóa giữ hoặc cấu hình van có nguyên lý khác.

Một ưu điểm của giải pháp pilot là tách chức năng điều khiển điện ra khỏi lưu lượng khí chính. Nhờ đó, một cụm solenoid nhỏ có thể tham gia điều khiển cơ cấu van lớn hơn mà không phải trực tiếp dẫn toàn bộ lưu lượng tới xi lanh.

Tuy nhiên, hiệu suất chuyển mạch thực tế còn phụ thuộc áp suất khí, tình trạng van chính, đường khí pilot và khả năng đáp ứng của bộ điều khiển.

Hồ sơ kỹ thuật: Đối chiếu dòng Parker P2E-KS32C2

Dưới đây là thông số của P2E-KS32C2 được xác nhận trong catalog Parker, dùng làm cơ sở kiểm tra với model PKP2EKS32C2 khách cung cấp.

Một số thông số chỉ thuộc phiên bản catalog P2E-KS32C2 và chưa được xác nhận riêng cho tiền tố PK. Đặc biệt, không nên lấy áp suất làm việc của cụm pilot làm áp suất danh định của toàn bộ van khí nén hoặc thiết bị chấp hành.

Khi máy dừng, làm sao biết lỗi nằm ở pilot hay thân van?

Đây là tình huống rất thực tế đối với nhà máy sử dụng hệ thống van điện từ Parker.

Giả sử PLC đã phát lệnh mở van, nhưng xi lanh vẫn không chuyển động. Nếu chỉ quan sát hiện tượng cuối cùng, kỹ thuật viên có thể cho rằng van điện từ đã hỏng.

Tuy nhiên, sự cố có thể xuất phát từ nhiều vị trí:

Điểm quan trọng là không nên thay cả cụm van khi chưa xác định chính xác vị trí xảy ra lỗi.

Khi tiến hành kiểm tra, phải cô lập nguồn điện và xả áp suất khí nén theo quy trình bảo trì. Không kích hoạt cơ cấu Manual Override khi máy có nguy cơ chuyển động bất ngờ.

Lựa chọn đúng phiên bản 24VDC – Đừng chỉ nhìn hình dạng giống nhau

Trong họ Parker P2E, nhiều model có kích thước bên ngoài gần giống nhau nhưng khác tính năng điều khiển thủ công.

Nếu hệ thống ban đầu sử dụng dạng có khóa nhưng phụ tùng mới là loại không khóa, quá trình bảo trì hoặc vận hành thủ công có thể bị ảnh hưởng.

Tương tự, thay đổi giữa loại đầu thao tác chìm và nhô ra có thể làm khác biệt khoảng không gian cần thiết để vận hành và lắp đặt.

Vì vậy, không nên lựa chọn mã Parker chỉ dựa vào điện áp 24VDC hoặc kích thước 15 mm.

Các trường hợp nên mua riêng cụm solenoid pilot Parker

Ở những dây chuyền sản xuất có hệ thống van mô-đun, việc mua riêng cụm điều khiển điện từ mang lại nhiều lợi ích khi phương án thay thế được nhà sản xuất cho phép.

Khi thân van còn hoạt động tốt: Nếu phần cơ khí của van phân phối vẫn hoạt động bình thường nhưng cụm solenoid bị lỗi, thay đúng cụm điều khiển có thể giảm chi phí phụ tùng.

Khi cần rút ngắn thời gian sửa chữa: Với hệ thống đang sử dụng nhiều cụm van giống nhau, việc chuẩn bị sẵn những mã pilot phù hợp sẽ hỗ trợ khắc phục sự cố nhanh hơn.

Khi phục hồi cụm van hiện hữu: Bộ phận bảo trì có thể cần thay đúng phần điều khiển thay vì tháo và thay toàn bộ cụm van, đặc biệt trên những máy có bố trí đường ống khí nén phức tạp.

Khi chuẩn hóa phụ tùng trong kho: Ghi nhận chính xác model, điện áp và phiên bản Manual Override sẽ giúp đội bảo trì tránh nhầm lẫn giữa các mã thiết bị cùng họ Parker P2E.

Ứng dụng trong các hệ thống sản xuất

Cụm solenoid pilot của Parker thường có vai trò trong các dây chuyền cần điều khiển chuyển động khí nén theo từng bước.

Tại máy đóng gói, tín hiệu điều khiển được sử dụng để phối hợp các cơ cấu kẹp, đẩy, đóng và mở theo chu kỳ. Trong máy lắp ráp tự động, những cụm van khí nén hỗ trợ thực hiện chuyển động của xi lanh định vị hoặc cơ cấu gắp.

Đối với hệ thống phân loại sản phẩm, van khí nén có thể được kích hoạt khi cảm biến phát hiện vật thể đi đến đúng vị trí. Trong những dây chuyền sử dụng cụm van tập trung, bộ điều khiển pilot phù hợp giúp tổ chức các kênh điều khiển và thuận tiện thay thế từng thành phần.

Việc áp dụng Parker PKP2EKS32C2 vào một hệ thống cụ thể vẫn phải dựa trên mã van gốc, điện áp điều khiển, áp suất khí và thiết kế lắp đặt thực tế.

Đặt mua Parker PKP2EKS32C2 – Cần xác nhận những gì?

Một báo giá chính xác không chỉ cần tên hãng và model. Đối với nhóm pilot solenoid, nên làm rõ sản phẩm đang cần là phụ tùng điện từ riêng lẻ, một bộ có phụ kiện lắp đặt hay nguyên cụm van.

Khách hàng có thể chuẩn bị thông tin theo mẫu:

Đối với hàng thay thế khẩn cấp, việc gửi thêm ảnh nhãn solenoid cũ và mã cụm van sẽ giúp nhà cung cấp xác nhận nhanh hơn, tránh đặt sai phiên bản.

Hoàng Thiên Phát – Hỗ trợ cung cấp phụ tùng Parker cho nhà máy

Hoàng Thiên Phát hỗ trợ tìm kiếm và cung cấp thiết bị khí nén Parker, van điện từ, bộ điều khiển pilot và linh kiện tự động hóa phục vụ nhu cầu sửa chữa, bảo trì máy móc.

Với yêu cầu Parker PKP2EKS32C2, chúng tôi hỗ trợ tiếp nhận thông tin, đối chiếu cấu hình sản phẩm và kiểm tra phương án cung cấp với nhà cung cấp phù hợp.

Khách hàng cần báo giá vui lòng cung cấp model, số lượng, hình ảnh nhãn sản phẩm và thông tin máy đang sử dụng để được hỗ trợ xác định chính xác phụ tùng.

Thông tin liên hệ

Khi cần thay một bộ phận, đừng thay sai cả hệ thống

Giữa một van khí nén không chuyển mạch và một cụm solenoid pilot bị hỏng là hai vấn đề kỹ thuật khác nhau. Xác định đúng nguyên nhân giúp bộ phận bảo trì giảm thời gian xử lý sự cố, hạn chế chi phí không cần thiết và duy trì khả năng vận hành của dây chuyền.

Parker PKP2EKS32C2 là mã cần được xác minh đối chiếu với nhóm solenoid pilot P2E-KS32C2 của Parker. Với cấu hình tham chiếu 24VDC, kích thước 15 mm và Manual Override dạng khóa, đây là nhóm phụ tùng đáng chú ý đối với các hệ thống van khí nén sử dụng thiết kế tương ứng.

Trước khi chốt đơn, cần xác nhận đúng mã trên nhãn, cấu hình điện và phạm vi cung cấp để bảo đảm phụ tùng đáp ứng yêu cầu thay thế thực tế.
