Phớt Chắn Dầu Gorman-Rupp S1352 – Oil Seal Cho Cụm Trục Bơm Công Nghiệp

Trong một máy bơm công nghiệp, cụm trục và ổ bi phải hoạt động ổn định dưới tác động của tốc độ quay, nhiệt độ và tải cơ học. Nếu dầu bôi trơn bị rò rỉ khỏi khoang ổ đỡ, khả năng bôi trơn có thể suy giảm, làm tăng ma sát và đẩy nhanh quá trình mài mòn các chi tiết quay.

Gorman-Rupp S1352 là phớt chắn dầu (Oil Seal) được sử dụng trong cụm quay của một số dòng máy bơm Gorman-Rupp. Phụ tùng có nhiệm vụ hỗ trợ giữ dầu bôi trơn bên trong khoang ổ đỡ và hạn chế sự xâm nhập của tạp chất vào những vị trí cần được bảo vệ.

Khác với bộ phớt cơ khí làm kín môi chất bơm, S1352 được xác định trong danh mục phụ tùng với tên gọi Oil Seal, phục vụ chức năng làm kín tại các vị trí thuộc cụm trục và ổ đỡ.

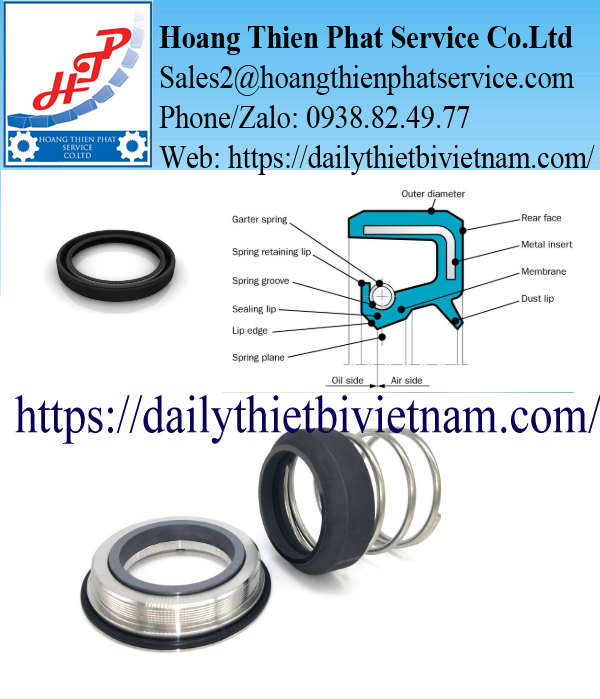

Hình minh họa phớt chắn dầu cho cụm trục máy bơm. Hình dạng và kích thước thực tế của Gorman-Rupp S1352 cần đối chiếu theo phụ tùng chính hãng.

Khi Dầu Bôi Trơn Rò Rỉ, Bộ Phận Nào Của Máy Bơm Cần Được Kiểm Tra?

Trong nhiều máy bơm ly tâm công nghiệp, trục bơm được đỡ bởi hệ thống ổ bi đặt trong một khoang chứa dầu bôi trơn.

Dầu có nhiệm vụ giảm ma sát, hỗ trợ tản nhiệt và duy trì điều kiện làm việc thích hợp cho các ổ đỡ.

Tuy nhiên, tại những vị trí trục quay đi xuyên qua vỏ ổ đỡ, dầu có thể thoát ra ngoài nếu không có cơ cấu làm kín phù hợp.

Đây là nơi phớt chắn dầu phát huy vai trò.

Phớt Gorman-Rupp S1352 được liệt kê trong cụm quay của các máy bơm thuộc dòng Ultra V và một số cấu hình Super T Series.

Khi được lắp đúng vị trí, phớt hỗ trợ duy trì dầu bôi trơn trong khoang ổ đỡ, đồng thời tạo một rào cản giữa khu vực cần bôi trơn và môi trường bên ngoài.

Nếu phớt bị mài mòn hoặc mất khả năng làm kín, dầu có thể xuất hiện tại khu vực đầu trục, nắp ổ đỡ hoặc những vị trí tiếp giáp trong cụm quay.

Việc phát hiện sớm giúp hạn chế nguy cơ thiếu dầu, ổ bi nóng bất thường và hư hỏng các chi tiết truyền động.

Gorman-Rupp S1352 Là Phụ Tùng Gì?

Mã S1352 là Part Number của phụ tùng, không phải model hoàn chỉnh của máy bơm.

Đối với những đơn hàng thay thế, cần cung cấp cả mã phụ tùng và thông tin máy bơm để nhà cung cấp xác nhận chính xác.

Phớt S1352 Xuất Hiện Trong Những Dòng Bơm Gorman-Rupp Nào?

Không phải mọi máy bơm Gorman-Rupp đều sử dụng cùng một loại phớt chắn dầu.

Tùy thiết kế cụm quay, nhà sản xuất lựa chọn những loại phớt khác nhau về kích thước, vật liệu và vị trí lắp đặt.

Trong danh mục phụ tùng của Gorman-Rupp, mã S1352 xuất hiện tại một số cụm bơm sau:

Đặc biệt, trong danh mục Repair Rotating Assembly của V3A60-B, mã S1352 được liệt kê với số lượng ba chiếc cho một cụm quay tương ứng.

Điều này rất quan trọng khi lập danh sách vật tư bảo trì. Khách hàng có thể cần một chiếc phớt để thay tại một vị trí, hoặc cần nhiều chiếc để bảo dưỡng toàn bộ cụm quay.

Lưu ý kỹ thuật: Danh mục phụ tùng của Gorman-Rupp có thể thay đổi theo serial number và phiên bản máy. Danh sách trên là các model tham chiếu, không phải xác nhận S1352 tương thích với mọi máy thuộc hai series này.

Oil Seal S1352 Và Mechanical Seal Khác Nhau Như Thế Nào?

Đây là điểm rất dễ gây nhầm lẫn khi tìm mua phụ tùng máy bơm.

Cả Oil Seal và Mechanical Seal đều được gọi chung là phớt trong tiếng Việt. Tuy nhiên, vị trí sử dụng và chức năng của hai loại phụ tùng này không giống nhau.

Trong một số cụm quay Gorman-Rupp, cả Oil Seal S1352 và Cartridge Seal Assembly đều xuất hiện trên cùng danh mục phụ tùng.

Điều này cho thấy hai bộ phận đảm nhiệm những chức năng khác nhau.

Vì vậy, khi khách yêu cầu mã G/R-S1352-Seal, tên hàng phù hợp là phớt chắn dầu Oil Seal, không phải bộ phớt cơ khí Cartridge Mechanical Seal.

Cấu Tạo Và Nguyên Lý Làm Kín Của Phớt Chắn Dầu

Phớt chắn dầu cho trục quay thường được thiết kế với một thân giữ, bộ phận làm kín đàn hồi và môi phớt tiếp xúc với bề mặt trục.

Ở một số thiết kế, lò xo vòng được sử dụng để duy trì lực ép của môi phớt lên trục.

Khi trục quay, môi phớt tạo vùng tiếp xúc làm kín, hạn chế dầu bôi trơn đi qua khoảng hở giữa trục và vỏ.

Minh họa kết cấu thông dụng của phớt chắn dầu trục quay. Chưa xác nhận S1352 sử dụng chính xác loại môi phớt hoặc vật liệu như hình.

Môi phớt làm kín

Môi phớt là vị trí tiếp xúc với bề mặt trục.

Khả năng làm kín phụ thuộc vào hình dạng môi phớt, vật liệu đàn hồi, chất lượng bề mặt trục và điều kiện bôi trơn.

Nếu môi phớt bị chai cứng hoặc mài mòn, dầu có thể rò rỉ qua vị trí tiếp xúc.

Thân giữ phớt

Phần thân ngoài có nhiệm vụ cố định phớt trong lỗ lắp của cụm ổ đỡ.

Kích thước lắp ghép phải phù hợp để tránh hiện tượng phớt bị lệch hoặc lỏng trong quá trình máy hoạt động.

Bề mặt trục

Đây là chi tiết ảnh hưởng trực tiếp đến tuổi thọ phớt.

Nếu trục bị xước, mòn thành rãnh hoặc có độ đảo lớn, việc thay phớt mới có thể không giải quyết triệt để tình trạng rò rỉ.

Vì vậy, khi thay Gorman-Rupp S1352, cần kiểm tra cả bề mặt làm việc và tình trạng cơ khí của cụm trục.

Vì Sao Phớt Chắn Dầu Máy Bơm Bị Hư Hỏng?

Dầu bôi trơn có lẫn tạp chất

Khi bụi bẩn hoặc các hạt rắn đi vào khu vực tiếp xúc giữa môi phớt và trục, bề mặt làm kín có thể bị mài mòn.

Theo thời gian, độ kín giảm và dầu bắt đầu rò rỉ.

Nhiệt độ vận hành cao

Nếu khoang ổ đỡ hoạt động ở nhiệt độ vượt giới hạn vật liệu, phần đàn hồi của phớt có thể bị lão hóa.

Điều này làm suy giảm khả năng duy trì lực tiếp xúc với bề mặt trục.

Ổ bi hoặc trục có độ đảo bất thường

Ổ bi mòn, lắp ghép không chính xác hoặc trục bị cong có thể làm tăng chuyển động lệch tâm.

Khi đó, môi phớt phải chịu tải cơ học không đồng đều, dẫn đến mài mòn nhanh hơn.

Lắp đặt không đúng kỹ thuật

Sử dụng dụng cụ không phù hợp có thể khiến phớt bị biến dạng trong quá trình ép vào vị trí lắp.

Nếu môi phớt bị lật, rách hoặc tiếp xúc với cạnh sắc của trục, khả năng làm kín sẽ giảm ngay từ khi máy bắt đầu vận hành.

Áp suất khoang ổ đỡ bất thường

Phớt chắn dầu thông thường không được thiết kế để thay thế phớt làm kín áp suất cao.

Nếu hệ thống thông hơi khoang ổ đỡ bị tắc hoặc xuất hiện áp suất ngoài dự kiến, dầu có thể bị đẩy qua vị trí phớt.

Do đó, cần kiểm tra cả hệ thống thông hơi và tình trạng dầu bôi trơn khi xử lý rò rỉ.

Khi Nào Cần Thay Phớt Gorman-Rupp S1352?

Không phải mọi trường hợp phát hiện dầu bên ngoài vỏ bơm đều chứng tỏ phớt S1352 bị hỏng.

Kỹ thuật viên cần xác định nguồn rò rỉ trước khi quyết định thay phụ tùng.

Các dấu hiệu đáng chú ý bao gồm mức dầu bôi trơn giảm bất thường, xuất hiện vết dầu tại khu vực khoang ổ đỡ hoặc dầu liên tục thấm ra sau khi đã vệ sinh bề mặt.

Nếu ổ bi phát ra tiếng ồn hoặc nhiệt độ cụm trục tăng, cần kiểm tra tình trạng bôi trơn và các chi tiết liên quan.

Trong trường hợp tháo cụm quay để đại tu, việc đánh giá và thay các phớt theo khuyến nghị bảo trì cũng giúp hạn chế phải tháo máy lần nữa.

Tuy nhiên, thời điểm thay phớt phải dựa trên tình trạng thực tế, quy trình bảo dưỡng và tài liệu của từng model máy bơm.

Những Điều Cần Kiểm Tra Trước Khi Lắp Phớt Mới

Thay một chiếc phớt chắn dầu tưởng chừng đơn giản nhưng có thể ảnh hưởng đến tuổi thọ của cả cụm ổ đỡ.

Trước khi lắp Gorman-Rupp S1352, cần kiểm tra bề mặt trục tại vị trí tiếp xúc với phớt. Nếu xuất hiện rãnh mòn hoặc vết xước sâu, nên xử lý theo phương án kỹ thuật thích hợp.

Lỗ lắp phớt cần sạch, không có ba via hoặc biến dạng.

Chiều lắp phớt phải được xác định theo bản vẽ cụm quay của nhà sản xuất. Không nên mặc định tất cả phớt trong một cụm đều lắp cùng một hướng.

Khi ép phớt vào vị trí, cần sử dụng dụng cụ tác động phù hợp để tránh làm biến dạng thân phớt.

Sau khi lắp, phải kiểm tra tình trạng trục, dầu bôi trơn và các chi tiết liên quan trước khi vận hành lại máy.

Đặc biệt, hệ thống phải được cô lập nguồn năng lượng, xả áp và bảo đảm an toàn trước khi thực hiện công việc bảo trì.

Vì Sao Nên Xác Nhận Part Number S1352 Thay Vì Chỉ Đo Kích Thước Phớt?

Trên thị trường có nhiều loại phớt chắn dầu với kích thước nhìn bên ngoài tương tự nhau.

Tuy nhiên, đường kính trong, đường kính ngoài và chiều dày chỉ là một phần của thông số lựa chọn.

Một phớt thay thế còn phải phù hợp về vật liệu môi phớt, thiết kế mép làm kín, tốc độ trục, nhiệt độ và điều kiện tiếp xúc với dầu.

Vì vậy, ngay cả khi tìm được phớt có cùng kích thước, cũng không nên kết luận có thể thay thế trực tiếp Gorman-Rupp S1352.

Đối với những máy bơm đang vận hành liên tục, lựa chọn đúng Part Number theo danh mục phụ tùng giúp giảm rủi ro về tính tương thích.

Trong trường hợp cần sử dụng phớt tương đương, nên yêu cầu bản vẽ kích thước và thông số kỹ thuật từ nhà cung cấp để đối chiếu.

Báo Giá Gorman-Rupp S1352 Cần Những Thông Tin Nào?

Đối với nhu cầu mua phụ tùng Gorman-Rupp, khách hàng có thể cung cấp trực tiếp mã S1352 để nhà cung cấp kiểm tra.

Tuy nhiên, nên gửi thêm model máy bơm, serial number và số lượng cần mua.

Đây là bước quan trọng bởi các máy bơm có thể sử dụng nhiều phớt S1352 tại những vị trí khác nhau.

Ví dụ, danh mục cụm quay của một số model V3A60-B và VS3A60-B ghi nhận ba chiếc S1352 trong một cụm.

Nếu khách hàng chỉ yêu cầu một chiếc trong khi đang dự định đại tu toàn bộ cụm quay, số lượng mua có thể không đáp ứng nhu cầu bảo trì.

Ngoài ra, cần xác nhận rõ khách đang tìm Oil Seal S1352 hay bộ phớt cơ khí làm kín môi chất.

Phân biệt đúng hai loại hàng ngay từ đầu giúp tránh nhầm mã phụ tùng và hạn chế thời gian trao đổi báo giá.

Gorman-Rupp S1352 – Phụ Tùng Nhỏ, Vai Trò Quan Trọng Trong Cụm Quay Máy Bơm

Phớt chắn dầu Gorman-Rupp S1352 là phụ tùng được sử dụng trong cụm trục và khoang ổ đỡ của một số máy bơm công nghiệp Gorman-Rupp, bao gồm các model thuộc dòng Ultra V và Super T Series.

Chức năng chính của phụ tùng là hỗ trợ giữ dầu bôi trơn tại khu vực cần làm kín, góp phần duy trì điều kiện vận hành phù hợp cho ổ bi và những chi tiết quay.

Điểm quan trọng khi mua S1352 là phải xác định đúng Part Number, vị trí lắp đặt và số lượng sử dụng trên model bơm cụ thể.

Đối với máy bơm đã sử dụng lâu năm, việc kiểm tra tình trạng trục, ổ bi và khoang bôi trơn khi thay phớt sẽ giúp xử lý nguyên nhân rò rỉ hiệu quả hơn.

Lựa chọn đúng phụ tùng Gorman-Rupp S1352 là một phần quan trọng trong công tác bảo trì, giúp hạn chế sự cố, kéo dài chu kỳ vận hành và giảm thời gian dừng máy ngoài kế hoạch.
