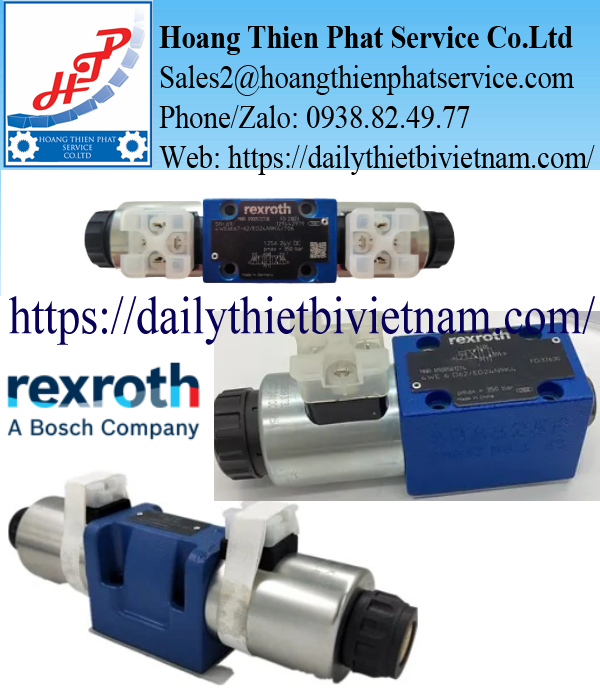

Van Điện Từ Thủy Lực Bosch Rexroth 4WE 6 E67-6X/EG24N9K4/T06 – R900572738

Van điện từ thủy lực Bosch Rexroth 4WE 6 E67-6X/EG24N9K4/T06 là van phân phối kiểu con trượt (Directional Spool Valve), sử dụng cơ cấu điện từ tác động trực tiếp để điều khiển hướng dòng dầu trong mạch thủy lực. Thiết bị thuộc dòng WE6, kích thước danh nghĩa NG6, cấu hình 4 cửa 3 vị trí và sử dụng cuộn điện từ 24VDC.

Điểm kỹ thuật đáng chú ý của model này là con trượt E67 kết hợp khe hở lắp ghép giảm thiểu T06, giúp hạn chế lưu lượng rò rỉ nội bộ qua các khe hở con trượt khi van làm việc.

Với áp suất vận hành tối đa 350 bar và thiết kế lắp trên đế theo ISO 4401-03, Bosch Rexroth R900572738 phù hợp cho các hệ thống thủy lực máy ép, máy công cụ, trạm nguồn và cơ cấu chấp hành yêu cầu khả năng đảo chiều dòng dầu chính xác.

Thông số kỹ thuật Bosch Rexroth R900572738

Mức lưu lượng 80 lít/phút là giới hạn tham khảo của dòng van. Lưu lượng cho phép thực tế còn phụ thuộc độ chênh áp, sơ đồ con trượt và giới hạn đặc tính chuyển mạch.

Giải mã model 4WE 6 E67-6X/EG24N9K4/T06

Đối với thiết bị thủy lực Bosch Rexroth, từng ký tự trong mã sản phẩm thể hiện một đặc tính thiết kế cụ thể. Việc hiểu đúng mã giúp kỹ sư lựa chọn van thay thế mà không làm thay đổi chức năng của mạch.

• 4WE: Van phân phối thủy lực bốn cửa, sử dụng cơ cấu điện từ.

• 6: Kích thước danh nghĩa NG6.

• E67: Kiểu con trượt theo sơ đồ thủy lực E67.

• 6X: Thế hệ thiết kế thuộc series 6X.

• EG24: Cuộn điện từ nguồn một chiều 24VDC.

• N9: Cấu hình có cơ cấu thao tác khẩn cấp bằng tay dạng chìm.

• K4: Đầu nối điện tiêu chuẩn EN 175301-803.

• T06: Tùy chọn khe hở con trượt nhỏ nhằm giảm rò rỉ nội bộ.

Đặc biệt, T06 không phải ký hiệu điện áp hay kích thước van. Đây là tùy chọn kỹ thuật ảnh hưởng đến đặc tính rò rỉ bên trong và yêu cầu về độ sạch của dầu thủy lực.

Vai trò của con trượt E67 trong mạch điều khiển thủy lực

Con trượt là bộ phận quyết định trạng thái thông dòng giữa các cửa P, T, A và B.

Trong van Bosch Rexroth 4WE6E67, hai cuộn điện từ tác động lên con trượt để tạo các vị trí chuyển mạch. Khi các cuộn điện không được kích hoạt, cơ cấu lò xo đưa con trượt trở về vị trí trung gian theo thiết kế.

Các cửa thủy lực gồm:

Ở một vị trí điều khiển, các đường dầu được kết nối theo sơ đồ E67 để tạo chuyển động theo một chiều. Khi kích hoạt cuộn điện đối diện, trạng thái thông dòng thay đổi để đảo chiều cơ cấu chấp hành.

Lưu ý kỹ thuật: Trạng thái thông dầu chính xác tại vị trí trung gian phải được xác định bằng ký hiệu E67 trên sơ đồ thủy lực của Bosch Rexroth. Không nên tự suy luận rằng các cửa đều đóng hoặc đều thông khi van ở vị trí giữa.

Tại sao tùy chọn T06 quan trọng với van Bosch Rexroth?

Thông thường, giữa con trượt và lỗ trượt bên trong thân van luôn tồn tại một khe hở lắp ghép rất nhỏ. Khe hở này cần thiết để con trượt có thể dịch chuyển khi van được kích hoạt.

Tuy nhiên, dầu thủy lực có thể rò rỉ nội bộ qua khe hở đó, đặc biệt khi các cửa có chênh lệch áp suất lớn.

Với cấu hình T06, Bosch Rexroth sử dụng khe hở con trượt được kiểm soát ở mức nhỏ hơn cấu hình tiêu chuẩn.

Điều này mang lại một số đặc tính đáng chú ý:

Hạn chế lưu lượng rò rỉ nội bộ

Khe hở nhỏ giúp giảm lượng dầu đi qua các vị trí lắp ghép không mong muốn, hỗ trợ duy trì đặc tính làm việc của mạch thủy lực.

Phù hợp các ứng dụng cần kiểm soát độ rò rỉ

Đối với mạch yêu cầu kiểm soát dòng dầu qua van chặt chẽ hơn, T06 là một tùy chọn đáng xem xét khi lựa chọn van.

Yêu cầu dầu thủy lực sạch hơn

Khe hở lắp ghép nhỏ khiến van nhạy cảm hơn với hạt bẩn và tạp chất trong dầu. Vì vậy, chất lượng lọc dầu và độ sạch môi chất cần được kiểm soát theo yêu cầu kỹ thuật.

T06 không có nghĩa là van hoàn toàn không rò rỉ. Đây là phiên bản có đặc tính rò rỉ nội bộ thấp hơn, không phải van đóng kín tuyệt đối.

Cấu tạo và cơ chế tác động điện từ

Bosch Rexroth 4WE 6 E67-6X/EG24N9K4/T06 sử dụng cấu trúc van con trượt điều khiển trực tiếp với hai bộ điện từ.

Các bộ phận chính bao gồm thân van, con trượt điều khiển, lò xo định tâm, cụm điện từ, cuộn coil và hệ thống làm kín.

Cơ cấu điện từ Wet-pin

Van sử dụng công nghệ điện từ Wet-pin với phần ứng được ngâm trong dầu và cuộn coil có thể tháo rời.

Kết cấu này giúp cơ cấu điện từ vận hành trong điều kiện bôi trơn thích hợp, đồng thời cho phép kiểm tra hoặc thay thế cuộn coil khi cần thiết.

Lò xo định tâm con trượt

Khi không có tín hiệu điều khiển, hệ thống lò xo đưa con trượt trở lại vị trí trung gian.

Cơ chế này tạo trạng thái thủy lực mặc định theo sơ đồ E67. Trạng thái đó phải được xem xét khi thiết kế mạch để bảo đảm yêu cầu điều khiển.

Điều khiển bằng nguồn 24VDC

Cuộn điện từ hoạt động bằng nguồn 24VDC, thích hợp tích hợp với tủ điều khiển máy công nghiệp.

PLC thường điều khiển cuộn van thông qua ngõ ra hoặc phần tử đóng cắt có khả năng chịu dòng phù hợp. Không nên đấu trực tiếp cuộn coil vào ngõ ra PLC nếu chưa kiểm tra dòng tải và biện pháp bảo vệ điện.

Ứng dụng của van Rexroth 4WE6E67 trong hệ thống thủy lực

Máy ép và thiết bị tạo lực

Van điều khiển hướng dầu cấp đến xi lanh thủy lực, phục vụ các chuyển động tiến, lùi hoặc thay đổi trạng thái của cơ cấu ép.

Với hệ thống yêu cầu kiểm soát áp suất và lưu lượng chính xác, van cần được kết hợp với các phần tử thủy lực khác như van an toàn, van tiết lưu hoặc van điều chỉnh áp suất.

Trạm nguồn thủy lực HPU

Trong Hydraulic Power Unit, van 4WE6E67 được tích hợp vào cụm manifold để phân phối dầu đến các nhánh điều khiển.

Thiết kế lắp đế NG6 giúp thuận tiện bố trí trên cụm van tiêu chuẩn và thay thế khi bảo dưỡng.

Máy gia công cơ khí

Van được sử dụng trong các mạch điều khiển cơ cấu kẹp, cơ cấu định vị, xi lanh cấp phôi hoặc bộ phận chuyển động bằng thủy lực.

Tín hiệu điều khiển có thể được phối hợp với cảm biến hành trình, công tắc áp suất và PLC để thực hiện chu trình tự động.

Thiết bị sản xuất liên tục

Các hệ thống truyền động thủy lực trong dây chuyền sản xuất có thể sử dụng van WE6 để thực hiện chức năng đảo chiều dòng dầu.

Khi thiết kế mạch, kỹ sư cần đánh giá áp suất, lưu lượng, tải quán tính và đặc tính chuyển mạch nhằm hạn chế xung áp khi đảo chiều.

Các điều kiện kỹ thuật cần kiểm tra khi lắp van NG6

Mặc dù sử dụng mặt lắp ISO 4401-03, van Bosch Rexroth R900572738 không mặc định thay thế được mọi van NG6 khác.

Trong quá trình lắp đặt, cần kiểm tra đầy đủ các yếu tố sau.

Mặt lắp và vị trí cổng dầu

Van sử dụng chuẩn lắp ISO 4401-03-02-0-05. Bề mặt manifold phải sạch, bằng phẳng và không có hư hỏng tại khu vực tiếp xúc gioăng.

Áp suất và lưu lượng thực tế

Áp suất tối đa của van là 350 bar. Tuy nhiên, giới hạn lưu lượng cần được đối chiếu với đặc tính áp suất – lưu lượng và sơ đồ con trượt tương ứng.

Điều kiện dầu thủy lực

Các loại dầu sử dụng có thể bao gồm HL, HLP, HLPD, HVLP, HVLPD và HFC khi đáp ứng yêu cầu về vật liệu làm kín cũng như điều kiện vận hành.

Riêng phiên bản T06 cần chú ý đặc biệt đến độ sạch dầu để hạn chế hiện tượng kẹt con trượt.

Nguồn điện và đầu cắm

Nguồn cấp 24VDC phải đáp ứng dòng tải cuộn coil. Đầu nối K4 sử dụng cấu hình 2 chân nguồn và 1 chân bảo vệ PE.

Tình trạng hệ thống trước khi bảo trì

Trước khi tháo lắp, phải cô lập nguồn điện, dừng nguồn cấp thủy lực và xả áp suất tồn dư. Đồng thời bảo đảm các cơ cấu chấp hành không thể chuyển động ngoài ý muốn.

Phân biệt các mã 4WE6E67 gần giống nhau

Đây là nội dung cần đặc biệt lưu ý khi bộ phận mua hàng tìm model thay thế cho thiết bị hiện hữu.

Sự khác biệt về điện áp coil, vật liệu gioăng, chiều dài kẹp và bộ tiết lưu có thể ảnh hưởng đến khả năng thay thế.

Không nên bỏ hậu tố /T06 hoặc thay đổi ký hiệu E67 khi đặt hàng nếu chưa có xác nhận kỹ thuật.

Khi nào cần kiểm tra hoặc thay thế van 4WE6E67?

Trong quá trình vận hành, van phân phối thủy lực có thể xuất hiện các hiện tượng bất thường như:

• Con trượt không chuyển vị khi cấp điện.

• Van chuyển mạch chậm hoặc không ổn định.

• Cuộn coil nóng quá mức hoặc bị hư hỏng.

• Cơ cấu chấp hành chuyển động sai trạng thái.

• Rò rỉ dầu tại bề mặt lắp ghép.

• Lưu lượng rò rỉ nội bộ tăng do mài mòn con trượt.

Đối với van T06, nếu xuất hiện hiện tượng kẹt hoặc chuyển mạch bất thường, cần kiểm tra độ sạch dầu, lõi lọc, tình trạng cuộn coil và nguồn điện trước khi quyết định thay van.

Báo giá van Bosch Rexroth 4WE 6 E67-6X/EG24N9K4/T06

Đối với khách hàng cần mua van phục vụ bảo trì máy hoặc thay thế linh kiện thủy lực, việc cung cấp chính xác cả model và Material Number sẽ giúp kiểm tra hàng nhanh chóng hơn.

Khi yêu cầu báo giá, doanh nghiệp nên xác nhận thời gian giao hàng, tình trạng hàng mới, chứng từ CO/CQ, hóa đơn VAT và các phụ kiện đi kèm nếu có.

Trường hợp cần thay thế gấp trên máy đang dừng hoạt động, nên cung cấp hình ảnh tem sản phẩm hiện hữu để đối chiếu đúng mã R900572738.

Van Bosch Rexroth R900572738 – Kiểm soát dòng dầu trong mạch thủy lực

Bosch Rexroth 4WE 6 E67-6X/EG24N9K4/T06 là van phân phối điện từ 4/3 có kích thước NG6, điện áp 24VDC và áp suất làm việc tối đa 350 bar.

Cấu hình con trượt E67 kết hợp tùy chọn T06 giúp thiết bị đáp ứng những ứng dụng cần kiểm soát hướng dòng dầu và hạn chế rò rỉ nội bộ tại cơ cấu phân phối.

Khi lựa chọn sản phẩm, kỹ sư cần ưu tiên tính tương thích của sơ đồ con trượt, nguồn điện, mặt lắp và điều kiện dầu thủy lực. Đây là những yếu tố quan trọng để bảo đảm van vận hành đúng chức năng sau khi lắp đặt.
