Van điện từ an toàn khí gas Elektrogas VMR35-5 230VAC – Van ngắt gas tự động 500mbar cho đầu đốt

Trong hệ thống đầu đốt sử dụng khí gas, việc cấp nhiên liệu không chỉ phụ thuộc vào áp suất và lưu lượng. Một yêu cầu quan trọng hơn là đường cấp gas phải được đóng ngắt đúng thời điểm theo trình tự vận hành và các tín hiệu an toàn của hệ thống.

Van điện từ an toàn khí gas Elektrogas VMR35-5 230VAC là thiết bị đóng ngắt nhiên liệu tự động thuộc dòng VMR của hãng Elektrogas – Italy. Van sử dụng nguồn điện 230VAC, kết nối ren Rp 1¼ inch, áp suất làm việc tối đa 500mbar và cơ cấu thường đóng (Normally Closed).

Elektrogas VMR35-5 được thiết kế cho hệ thống khí đốt của lò hơi, đầu đốt gas, lò nung, thiết bị sấy và dây chuyền gia nhiệt. Khi được cấp điện đúng điều kiện, van mở cho khí đi qua. Khi nguồn điện bị ngắt, cơ cấu lò xo đưa van trở về trạng thái đóng, giúp ngừng cấp nhiên liệu.

Khác với van điều tiết lưu lượng thông thường, Elektrogas VMR35-5 230VAC được sử dụng chủ yếu cho nhiệm vụ đóng mở an toàn đường cấp gas, phối hợp với bộ điều khiển burner và các thiết bị giám sát liên quan.

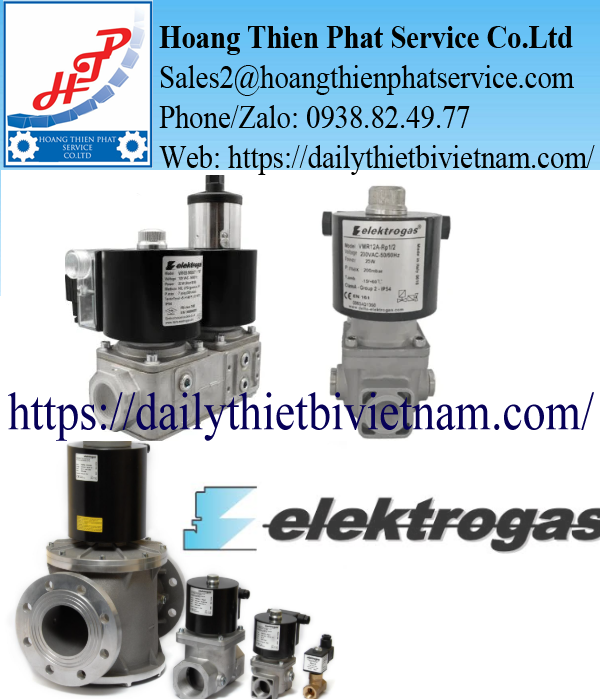

Hình minh họa van điện từ an toàn khí gas Elektrogas VMR35-5, nguồn cấp 230VAC.

Từ đường ống cấp gas đến buồng đốt: VMR35-5 đảm nhiệm vị trí nào?

Trong một cụm đầu đốt gas, nhiên liệu thường đi qua nhiều thiết bị trước khi đến đầu đốt, chẳng hạn bộ lọc, bộ điều áp, công tắc áp suất và van an toàn.

Mỗi thiết bị có một chức năng riêng. Bộ lọc loại bỏ tạp chất, bộ điều áp kiểm soát áp suất đầu ra, công tắc áp suất giám sát điều kiện cấp nhiên liệu, còn van điện từ an toàn có nhiệm vụ cho phép hoặc ngắt dòng gas theo lệnh từ hệ thống điều khiển.

Van Elektrogas VMR35-5 được lắp trên đường cấp khí và nhận điện từ mạch điều khiển đầu đốt.

Ở trạng thái không cấp điện, cửa van đóng. Khí gas không được phép đi qua van theo điều kiện làm việc thiết kế.

Khi bộ điều khiển burner xác nhận các điều kiện cần thiết và cấp nguồn cho cuộn điện từ, van mở để cung cấp gas cho giai đoạn vận hành tương ứng.

Khi xuất hiện tín hiệu dừng hoặc lỗi an toàn dẫn đến cắt nguồn cuộn điện, van tự động đóng. Nhờ cơ chế này, Elektrogas VMR35-5 trở thành một thành phần quan trọng trong chuỗi đóng ngắt nhiên liệu.

Van không thay thế chức năng của bộ điều khiển burner, thiết bị kiểm tra độ kín van hoặc các thiết bị bảo vệ khác trong hệ thống.

Thông số kỹ thuật van Elektrogas VMR35-5 230VAC

Thông số áp suất tối đa 500mbar tương đương 0,5bar. Đây là giới hạn áp suất làm việc của phiên bản VMR35-5, không phải áp suất gas bắt buộc phải duy trì trong đường ống.

Chuyện gì xảy ra khi cuộn coil 230VAC được cấp điện?

Van Elektrogas VMR35-5 sử dụng nguyên lý điện từ kết hợp cơ cấu đóng bằng lò xo.

Khi chưa có điện, lực lò xo giữ bộ phận làm kín ở vị trí đóng. Dòng gas từ cửa vào bị chặn lại tại cửa van.

Khi cuộn coil nhận nguồn 230VAC, từ trường được tạo ra và tác động lên cơ cấu truyền động bên trong. Lực điện từ làm dịch chuyển phần tử đóng mở, đưa cửa van sang trạng thái mở.

Khi van mở, khí gas đi qua thân van theo chiều dòng chảy được nhà sản xuất quy định.

Nếu nguồn điện cấp cho coil bị ngắt, từ trường mất đi. Lò xo đưa bộ phận đóng kín trở về vị trí ban đầu và ngắt dòng gas.

Điểm quan trọng của cấu trúc thường đóng là van cần được cấp điện để duy trì trạng thái mở. Mất nguồn điện sẽ khiến van chuyển về trạng thái đóng theo thiết kế.

Tốc độ mở và đóng dưới một giây giúp van đáp ứng yêu cầu đóng ngắt nhanh trong nhiều hệ thống điều khiển nhiên liệu.

Hình minh họa cấu tạo bên trong van điện từ gas Elektrogas VMR với cuộn coil và cơ cấu đóng bằng lò xo.

Đọc đúng mã VMR35-5 trước khi đặt mua van

Đối với thiết bị gas, sai kích thước đường ống hoặc sai giới hạn áp suất có thể khiến van không phù hợp với hệ thống hiện hữu.

Mã VMR35-5 có thể được hiểu thông qua các thành phần cấu hình chính.

VMR là dòng van điện từ an toàn thường đóng, đóng mở nhanh.

35 xác định kích cỡ thân van tương ứng kết nối ren Rp 1¼ inch.

-5 thể hiện phiên bản áp suất làm việc tối đa 500mbar.

Nguồn cấp 230VAC/50–60Hz là thông số điện của cuộn coil cần được xác định khi đặt hàng.

Do đó, khi gửi yêu cầu báo giá, nên ghi đầy đủ Elektrogas VMR35-5 – Rp 1¼ inch – 500mbar – 230VAC 50/60Hz.

Chỉ ghi VMR35 có thể chưa đủ để xác định phiên bản áp suất và điện áp.

Ngoài VMR35-5, Elektrogas còn những model nào?

Dòng Elektrogas VMR được phát triển với nhiều kích thước kết nối và phiên bản áp suất, đáp ứng các đường cấp gas có lưu lượng và cấu hình khác nhau.

Các model Elektrogas VMR áp suất tối đa 500mbar

Các model này được sử dụng cho những đường ống có kích cỡ khác nhau. Khi chọn van, kích thước kết nối phải tương thích với thiết kế đường ống và lưu lượng yêu cầu.

Không nên mặc định rằng model có kích thước ren lớn hơn sẽ phù hợp hơn, bởi khả năng cấp lưu lượng còn liên quan đến tổn thất áp suất, đặc tính của van và áp suất gas thực tế.

Một số model VMR có mức áp suất khác

Đáng chú ý, VMR35-5 và VMR35-60 có cùng kích cỡ danh nghĩa nhưng khác giới hạn áp suất. Đây không phải hai mã thay thế trực tiếp chỉ dựa vào kích thước ren.

Khi lựa chọn phiên bản 6bar, cần kiểm tra đầy đủ tài liệu kỹ thuật, chứng nhận và điều kiện sử dụng của hệ thống gas.

Van VMR và van VML Elektrogas khác nhau như thế nào?

Ngoài dòng VMR, hãng Elektrogas còn cung cấp dòng VML dùng trong hệ thống nhiên liệu khí.

Hai dòng van có thể cùng được sử dụng trong cụm cấp gas, nhưng khác nhau ở đặc tính mở van.

Van Elektrogas VMR được thiết kế để mở nhanh và đóng nhanh, phù hợp với nhiệm vụ đóng ngắt nhiên liệu tự động.

Trong khi đó, van Elektrogas VML sử dụng cơ cấu mở chậm và đóng nhanh ở các phiên bản tương ứng. Đặc điểm này có thể phục vụ những ứng dụng cần kiểm soát đặc tính cấp gas trong quá trình mở van.

Một số model VML thường gặp gồm VML2-5, VML3-5, VML35-5, VML4-5 và VML6-5.

Việc lựa chọn VMR hay VML phụ thuộc vào thiết kế cụm gas train, trình tự vận hành và yêu cầu kỹ thuật của đầu đốt.

Không nên thay VMR35-5 bằng VML35-5 hoặc ngược lại nếu chưa có xác nhận về khả năng tương thích.

Hình minh họa các kích thước van điện từ an toàn Elektrogas VMR sử dụng trong hệ thống cấp gas.

Những hệ thống nhà máy sử dụng van Elektrogas VMR35-5

Hệ thống đầu đốt gas công nghiệp

Trong cụm burner, van điện từ gas được điều khiển theo trình tự khởi động, vận hành và dừng của thiết bị.

Elektrogas VMR35-5 có thể được sử dụng để đóng ngắt đường cấp khí cho đầu đốt khi áp suất làm việc và lưu lượng nằm trong phạm vi cho phép.

Lò hơi và nồi hơi sử dụng nhiên liệu gas

Hệ thống lò hơi thường cần cụm cấp nhiên liệu có khả năng đóng ngắt tự động.

Van an toàn khí gas phối hợp với bộ điều khiển burner, công tắc áp suất và các thiết bị bảo vệ khác nhằm thực hiện trình tự cấp hoặc ngừng nhiên liệu.

Lò nung, lò sấy và hệ thống gia nhiệt

Các thiết bị gia nhiệt bằng gas sử dụng van điện từ để cấp nhiên liệu theo yêu cầu vận hành.

Trong hệ thống lò nung, Elektrogas VMR35-5 có thể được tích hợp vào cụm đường gas của đầu đốt, tùy thiết kế và thông số vận hành.

Dây chuyền sản xuất sử dụng burner

Trong các nhà máy thực phẩm, dệt nhuộm, vật liệu xây dựng hoặc hóa chất, đầu đốt gas có thể được sử dụng để tạo nguồn nhiệt cho quá trình sản xuất.

Cụm van điện từ gas là một trong những thành phần của hệ thống điều khiển nhiên liệu, hỗ trợ vận hành tự động và ngắt nhiên liệu khi bộ điều khiển yêu cầu.

Có điện nhưng van Elektrogas VMR35-5 không mở – nên kiểm tra gì?

Khi van điện từ gas không hoạt động, nguyên nhân chưa chắc nằm ở cuộn coil.

Nếu van không mở, cần kiểm tra nguồn cấp 230VAC, tín hiệu điều khiển, mạch liên động và tình trạng cuộn điện từ.

Nếu có điện áp đúng nhưng van vẫn không hoạt động, cần thực hiện kiểm tra theo quy trình bảo trì của nhà sản xuất để xác định vấn đề ở bộ phận điện hoặc cơ cấu cơ khí.

Trường hợp van mở nhưng hệ thống đầu đốt vẫn báo lỗi áp suất, cần kiểm tra bộ điều áp, công tắc áp suất, bộ lọc gas và điều kiện cấp nhiên liệu.

Nếu phát hiện van không bảo đảm độ kín ở trạng thái đóng, phải ngừng sử dụng và thực hiện kiểm tra hoặc thay thế theo quy trình an toàn.

Đối với thiết bị gas, không được vô hiệu hóa công tắc áp suất, liên động an toàn hoặc cấp điện cưỡng bức để duy trì van mở khi hệ thống đang có lỗi.

Việc kiểm tra, tháo lắp và thử kín phải do nhân sự có chuyên môn thực hiện.

Vì sao áp suất 500mbar không phải yếu tố duy nhất khi chọn van?

Khi mua van Elektrogas VMR35-5, bộ phận kỹ thuật thường quan tâm trước tiên đến điện áp, kích thước ren và áp suất.

Tuy nhiên, những thông số này chưa đủ để xác định khả năng sử dụng thực tế.

Một van có áp suất tối đa 500mbar vẫn cần được kiểm tra về lưu lượng gas tại điều kiện vận hành.

Khi khí đi qua van, tổn thất áp suất xuất hiện. Nếu van được chọn không phù hợp với lưu lượng yêu cầu, áp suất cấp đến đầu đốt có thể không đáp ứng điều kiện vận hành.

Đối với hệ thống sử dụng gas thiên nhiên và LPG, mật độ khí và điều kiện vận hành khác nhau cũng ảnh hưởng đến tính toán lưu lượng.

Do đó, khi lựa chọn VMR35-5 cho thiết bị mới, kỹ thuật viên cần biết loại nhiên liệu, áp suất đầu vào, lưu lượng gas và yêu cầu tổn thất áp suất cho phép.

Các thông tin nên chuẩn bị khi mua van Elektrogas VMR35-5

Nếu mua van để thay thế, nên cung cấp hình chụp tem model hiện hữu và hình ảnh cụm đường gas đang lắp đặt.

Ngoài ra, cần kiểm tra kích thước tổng thể, chiều dài lắp đặt và vị trí kết nối điện để bảo đảm phù hợp với không gian đường ống.

Hình minh họa van Elektrogas VMR35-5 và cấu hình lắp đặt trên đường cấp nhiên liệu khí.

Cung cấp van điện từ Elektrogas VMR35-5 và các model VMR tại Việt Nam

Van điện từ an toàn khí gas Elektrogas VMR35-5 230VAC là thiết bị đóng ngắt nhiên liệu tự động, sử dụng nguồn điện 230VAC/50–60Hz, kết nối Rp 1¼ inch và áp suất làm việc tối đa 500mbar.

Với cơ cấu thường đóng, thời gian đáp ứng nhanh và thiết kế phù hợp cho nhiên liệu khí, Elektrogas VMR35-5 được sử dụng trong hệ thống đầu đốt gas, lò hơi, lò nung và thiết bị gia nhiệt.

Hoàng Thiên Phát nhận hỗ trợ cung cấp van điện từ Elektrogas VMR35-5 cùng các dòng VMR0, VMR1, VMR2, VMR3, VMR4, VMR6 và VML theo yêu cầu nhà máy.

Hỗ trợ đối chiếu model, xác định kích thước kết nối, kiểm tra áp suất, điện áp cuộn coil và báo giá theo số lượng.
