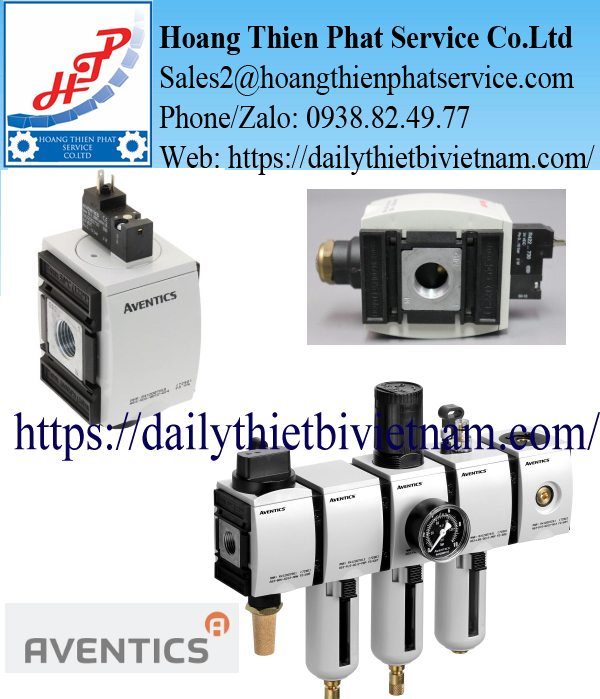

Van Điện Từ Khí Nén AVENTICS R412007269 – AS3-SOV-G012-024, 24VDC, G1/2

Trong một hệ thống khí nén tự động, nguồn khí phải được cấp đúng thời điểm, duy trì trong phạm vi áp suất cho phép và có khả năng xả khi quy trình vận hành yêu cầu. Nếu quá trình cấp hoặc xả khí không diễn ra chính xác, nhiều thiết bị phía sau có thể không thực hiện được chu trình hoạt động.

Van điện từ khí nén AVENTICS R412007269 là thiết bị điều khiển hướng khí thuộc dòng AS3-SOV, được phát triển cho các cụm xử lý và phân phối khí nén công nghiệp. Sản phẩm có model kỹ thuật AS3-SOV-G012-024, sử dụng nguồn điều khiển 24VDC, kết nối khí G1/2 và cơ cấu van 3/2.

Khác với van điện từ nhỏ sử dụng để điều khiển trực tiếp từng xi lanh, AVENTICS R412007269 có thể được bố trí trong cụm cấp và xả khí của hệ thống, phối hợp cùng những thiết bị xử lý khí nén dạng mô-đun.

Với lưu lượng danh định 4.500 L/phút và áp suất làm việc từ 2,5 đến 10 bar, van đáp ứng nhu cầu điều khiển khí nén của nhiều dây chuyền sản xuất và hệ thống máy tự động có thông số vận hành phù hợp.

R412007269 đảm nhiệm chức năng nào trong cụm khí nén?

Một hệ thống khí nén thường bắt đầu từ nguồn máy nén khí, sau đó đi qua những thiết bị lọc, điều áp và phân phối trước khi đến van điều khiển hoặc cơ cấu chấp hành.

Tại những vị trí cần đóng hoặc xả nguồn khí theo tín hiệu điện, van AVENTICS AS3-SOV có thể được sử dụng như một phần tử điều khiển trung gian.

AVENTICS R412007269 sử dụng kết cấu van 3 cửa, 2 vị trí, cho phép chuyển đổi giữa đường cấp khí và đường xả theo trạng thái điều khiển.

Trong một cấu hình ứng dụng phù hợp, van có thể hỗ trợ cấp khí cho hệ thống khi nhận lệnh cho phép vận hành và xả áp ở phía sau khi hệ thống yêu cầu ngắt nguồn khí.

Đây là chức năng rất hữu ích khi nhà máy cần tổ chức trình tự khởi động, dừng máy hoặc quản lý nguồn khí cấp cho các cụm thiết bị.

Tuy nhiên, việc sử dụng van cho một chức năng an toàn phải dựa trên thiết kế và đánh giá rủi ro của toàn bộ hệ thống; không thể mặc định một van cấp/xả khí thông thường là van an toàn chuyên dụng.

Thông số kỹ thuật AVENTICS R412007269

Sự khác biệt giữa lưu lượng cấp khí và lưu lượng xả khí

Một đặc điểm kỹ thuật cần quan tâm của AVENTICS R412007269 là lưu lượng ở hai đường làm việc không giống nhau.

Khi van chuyển sang trạng thái cấp khí, đường khí từ cổng 1 được nối đến cổng 2 theo cấu hình hoạt động. Dòng khí đi qua van để cấp đến cụm thiết bị phía sau.

Khi van chuyển sang trạng thái xả, đường khí từ cổng 2 được thông đến cổng 3, cho phép khí phía sau thoát ra theo thiết kế.

Lưu lượng xả thấp hơn lưu lượng cấp có thể ảnh hưởng đến thời gian giảm áp của một thể tích khí lớn. Do đó, với những hệ thống yêu cầu xả khí trong một khoảng thời gian xác định, kỹ sư cần tính toán thể tích đường ống, áp suất ban đầu và điều kiện xả thực tế.

Không nên dựa riêng vào thông số 3.200 L/phút để khẳng định toàn bộ hệ thống có thể giảm áp trong một thời gian cố định.

Khi nào nhà máy nên sử dụng van AS3-SOV?

Điểm đáng chú ý của dòng AS3 là thiết kế mô-đun. Van có thể được kết hợp với các thành phần xử lý khí khác để tạo thành một cụm chức năng phù hợp với yêu cầu của máy.

Cụm xử lý khí đầu vào thiết bị

Trong nhiều dây chuyền, khí nén được lọc và điều chỉnh áp suất trước khi đưa đến các van phân phối hoặc xi lanh.

AVENTICS R412007269 có thể được đặt trong cụm xử lý khí nhằm điều khiển đường cấp hoặc đường xả theo tín hiệu từ hệ thống điều khiển trung tâm.

Cách bố trí này giúp tổ chức hệ thống khí nén theo từng cụm chức năng, thuận tiện khi kiểm tra và bảo trì.

Hệ thống điều khiển tự động bằng PLC

Với cuộn điện từ 24VDC, van phù hợp với những hệ thống điều khiển có ngõ ra tương thích.

Khi PLC gửi lệnh, bộ pilot điện từ tác động lên van chính, làm thay đổi trạng thái các đường khí.

Bộ điều khiển có thể sử dụng van để phối hợp trình tự cấp khí trong các chu kỳ sản xuất, với điều kiện đáp ứng yêu cầu vận hành của thiết bị.

Dây chuyền gia công và lắp ráp

Trong các hệ thống có nhiều cơ cấu khí nén, một cụm cấp khí chung có thể phục vụ các van điều khiển riêng lẻ.

Van AS3-SOV cho phép quản lý nguồn khí cho từng khu vực hoặc cụm máy theo thiết kế, giúp việc cô lập và xả khí phục vụ vận hành được tổ chức có hệ thống hơn.

Máy CNC và thiết bị gia công gỗ

Một số hệ thống máy gia công, bao gồm thiết bị gia công gỗ tự động, sử dụng van AVENTICS dòng AS3 để hỗ trợ quản lý nguồn khí cấp cho các cơ cấu chấp hành.

Trong trường hợp cần thay thế R412007269 trên máy đang sử dụng, kỹ thuật viên nên kiểm tra trực tiếp part number và cấu hình lắp ghép trước khi đặt hàng.

Điều khiển bằng điện 24VDC nhưng chuyển mạch bằng cơ cấu khí nén

AVENTICS R412007269 sử dụng cơ cấu van dạng poppet kết hợp bộ pilot điện từ. Thiết kế này cho phép tín hiệu điện điều khiển cơ cấu chuyển mạch khí nén.

Khi hệ thống điều khiển cấp điện áp phù hợp, bộ pilot tạo tác động lên cơ cấu van. Trạng thái đường cấp và đường xả được thay đổi theo cấu hình thiết kế.

Với công suất tiêu thụ 2W tại điện áp 24VDC, dòng điện danh định tính toán của cuộn điều khiển vào khoảng 83mA. Đây là thông tin hữu ích khi kỹ thuật viên lựa chọn module đầu ra PLC hoặc thiết bị điều khiển trung gian.

Tại sao phải quan tâm đến áp suất tối thiểu 2,5 bar?

Không phải mọi van điện từ đều hoạt động ổn định khi áp suất đầu vào gần bằng không.

AVENTICS R412007269 yêu cầu áp suất làm việc tối thiểu 2,5 bar. Nếu nguồn khí không đáp ứng điều kiện này, khả năng chuyển mạch có thể bị ảnh hưởng.

Do đó, khi máy có tín hiệu điện nhưng van hoạt động không đúng, kỹ thuật viên không nên kết luận ngay cuộn coil đã hư. Cần kiểm tra áp suất khí thực tế tại cổng cấp cùng tình trạng của hệ thống điều áp.

Kết cấu Soft Seal mang lại điều gì?

Công nghệ làm kín mềm (Soft Seal) sử dụng vật liệu làm kín phù hợp để tạo độ kín tại các bề mặt đóng mở.

Trong hệ thống khí nén, tình trạng làm kín ảnh hưởng đến khả năng duy trì áp suất và lượng khí rò rỉ khi van đóng.

Tuy nhiên, chất lượng khí nén vẫn rất quan trọng. Bụi bẩn, nước ngưng và tạp chất có thể ảnh hưởng đến khả năng chuyển mạch hoặc tuổi thọ cơ cấu van.

Cách kiểm tra R412007269 khi hệ thống không cấp khí

Một tình huống thường gặp là máy đã nhận lệnh chạy nhưng những cơ cấu khí nén phía sau không hoạt động.

Để xử lý hiệu quả, kỹ thuật viên nên phân biệt tình trạng lỗi điện, lỗi nguồn khí và lỗi cơ cấu van.

Không nên tháo van khi đường ống còn áp suất. Việc bảo trì phải thực hiện sau khi cô lập nguồn điện, khí nén và kiểm tra trạng thái năng lượng còn lưu trữ trong hệ thống.

Bốn yếu tố quyết định có thay thế đúng AVENTICS R412007269 hay không

Đúng model và part number: Tên R412007269 là mã đặt hàng quan trọng. Model AS3-SOV-G012-024 thể hiện cấu hình kỹ thuật tương ứng và nên được đối chiếu trên tem thiết bị.

Đúng điện áp cuộn điện: Phiên bản này sử dụng nguồn 24VDC. Không được tự động thay bằng coil 110VAC, 220VAC hoặc loại điện áp khác khi chưa xác nhận cấu hình mới.

Đúng kiểu kết nối khí: Cả đường cấp, đường ra và đường xả đều có kết nối G1/2. Cần phân biệt chuẩn ren G với các loại ren khác có kích thước danh nghĩa tương tự.

Đúng phương án lắp đặt: Nếu van đang được ghép trong một cụm AS3 mô-đun, cần kiểm tra phụ kiện ghép nối, kích thước lắp và trạng thái các thành phần liền kề trước khi thay.

Có thể thay R412007269 bằng model AVENTICS khác không?

Dòng AS3-SOV có nhiều biến thể về điện áp và kiểu kết nối. Một số mã tham khảo cùng nhóm gồm:

Những mã này được liệt kê để phân biệt cấu hình, không phải danh sách thay thế trực tiếp. Khi sử dụng thiết bị khác R412007269, kỹ thuật viên cần xác nhận đầy đủ thông số và khả năng tương thích với hệ thống.

Những câu hỏi thường gặp về AVENTICS R412007269

AVENTICS R412007269 có phải chỉ là cuộn coil điện từ không?

Không. R412007269 là mã của bộ van điện từ khí nén 3/2, có cơ cấu van chính và bộ pilot điện từ theo cấu hình hãng. Tuy nhiên, cần xác nhận đầu nối điện rời có được cung cấp kèm khi mua hay không.

Van có thể sử dụng cho nước hoặc dầu thủy lực không?

Không nên sử dụng cho các môi chất này. Sản phẩm được thiết kế cho khí nén và khí trung tính theo thông số của nhà sản xuất.

Van có phù hợp với nguồn khí nén 6 bar không?

Về áp suất, 6 bar nằm trong khoảng làm việc 2,5–10 bar của van. Tuy nhiên, hệ thống còn phải đáp ứng yêu cầu về lưu lượng, chất lượng khí, nhiệt độ và các điều kiện lắp đặt khác.

Có thể dùng van này để ngắt khí khẩn cấp không?

Van có khả năng điều khiển cấp và xả khí, nhưng việc sử dụng trong chức năng dừng khẩn cấp hoặc xả áp an toàn phải được đánh giá theo yêu cầu an toàn máy. Không được mặc định model tiêu chuẩn đáp ứng chức năng an toàn chỉ vì có cơ cấu xả khí.

AVENTICS R412007269 – Giải pháp điều khiển nguồn khí cho hệ thống tự động

Trong một dây chuyền sản xuất, việc kiểm soát khí nén không chỉ liên quan đến áp suất mà còn phụ thuộc vào thời điểm cấp, khả năng xả và sự phối hợp với chương trình điều khiển.

Van điện từ khí nén AVENTICS R412007269 kết hợp cơ cấu 3/2, lưu lượng danh định 4.500 L/phút, nguồn điện 24VDC và khả năng tích hợp vào cụm xử lý khí AS3.

Sản phẩm phù hợp với các hệ thống cần điều khiển cấp và xả khí có áp suất từ 2,5 đến 10 bar. Thiết kế mô-đun cũng giúp kỹ thuật viên thuận tiện khi tổ chức cụm xử lý khí hoặc thay thế thiết bị theo model hiện hữu của van AVENTICS R412007269

Để vận hành ổn định, cần kiểm tra đúng điện áp coil, chất lượng khí nén, hướng đấu nối và khả năng đáp ứng lưu lượng trong điều kiện sử dụng thực tế.
