Van Điện Từ Khí Nén Norgren V61B511A-A3000 – Van Đảo Chiều 5/2 G1/4

Van điện từ khí nén Norgren V61B511A-A3000 là van phân phối khí nén 5/2 thuộc dòng V61 của IMI Norgren, được thiết kế để điều khiển hướng dòng khí trong hệ thống truyền động tự động. Thiết bị sử dụng cơ cấu điều khiển điện từ hai phía (Double Solenoid Pilot), cổng kết nối G1/4 và lưu lượng danh nghĩa 1.300 L/phút.

Khác với van điện từ một đầu hồi vị bằng lò xo, Norgren V61B511A-A3000 sử dụng hai tín hiệu điều khiển để chuyển đổi trạng thái con trượt. Thiết kế này phù hợp với các hệ thống xi lanh khí nén tác động kép, máy đóng gói, cơ cấu kẹp giữ và thiết bị tự động hóa yêu cầu điều khiển hành trình linh hoạt.

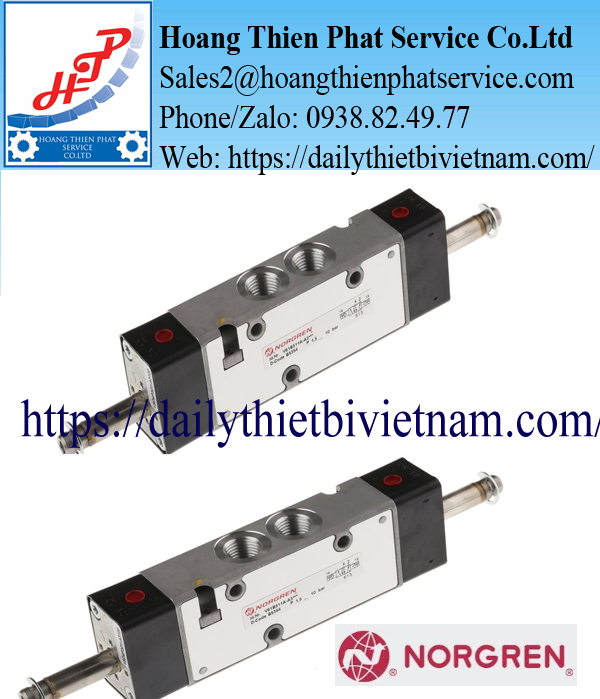

Hình minh họa van Norgren dòng V61 và cấu tạo cổng kết nối khí nén.

Thông số kỹ thuật Norgren V61B511A-A3000

Lưu ý quan trọng: Theo quy ước mã đặt hàng của dòng V60–V63, hậu tố 000 thường chỉ phiên bản không kèm cuộn coil điện từ. Đối với V61B511A-A3000, cần yêu cầu nhà cung cấp xác nhận cấu hình giao hàng và báo thêm hai coil tương thích nếu khách cần van hoàn chỉnh.

Vì sao van 5/2 hai đầu điện từ được sử dụng trên dây chuyền tự động?

Trong hệ thống khí nén, việc điều khiển xi lanh không chỉ yêu cầu cấp khí để piston chuyển động mà còn cần thay đổi hướng cấp khí theo đúng chu trình vận hành.

Van Norgren V61B511A-A3000 thực hiện chức năng này thông qua con trượt phân phối khí.

Khi một phía pilot được kích hoạt, con trượt di chuyển đến vị trí tương ứng, tạo đường thông khí từ cửa cấp đến một trong hai cửa làm việc. Đồng thời, khoang còn lại của xi lanh được nối với đường xả.

Khi phía pilot đối diện nhận tín hiệu điều khiển, con trượt chuyển trạng thái và dòng khí được đảo chiều.

Sơ đồ chức năng của van 5/2

Khác với van một đầu điện từ hồi vị lò xo, van hai đầu điện từ có thể duy trì vị trí con trượt sau khi ngắt tín hiệu điều khiển trong điều kiện hoạt động bình thường. Đặc điểm này cần được xem xét khi lập trình PLC và thiết kế chức năng an toàn.

Kết cấu van V61 và các đặc tính vận hành

Cơ cấu con trượt phân phối khí

Bên trong thân van là cơ cấu con trượt thực hiện đóng mở các đường dẫn khí. Sự dịch chuyển con trượt làm thay đổi kết nối giữa cửa cấp P, cửa làm việc A/B và hai cửa xả.

Cơ cấu này cho phép van điều khiển xi lanh tác động kép mà không cần thay đổi đường ống khí sau mỗi chu kỳ.

Điều khiển pilot khí nén bên trong

V61B511A-A3000 sử dụng kiểu cấp khí pilot nội bộ (Internal Pilot). Khí nén từ nguồn cấp được sử dụng để hỗ trợ quá trình chuyển vị con trượt khi cơ cấu điện từ được kích hoạt.

Vì vậy, hệ thống phải duy trì áp suất khí nằm trong giới hạn quy định để bảo đảm khả năng chuyển mạch.

Thân van bằng hợp kim nhôm

Kết cấu thân nhôm giúp giảm khối lượng thiết bị và thuận tiện khi lắp đặt trực tiếp vào cụm máy hoặc manifold.

Các chi tiết làm kín được thiết kế phù hợp với môi chất khí nén và điều kiện vận hành được nhà sản xuất quy định.

Ứng dụng thực tế của Norgren V61B511A-A3000

Điều khiển xi lanh tác động kép

Van thực hiện phân phối khí đến hai khoang xi lanh, hỗ trợ điều khiển chuyển động tiến và lùi của cơ cấu chấp hành.

Ứng dụng phổ biến trong máy đóng gói, máy cấp phôi và thiết bị cơ khí tự động.

Cơ cấu kẹp giữ và định vị

Trong dây chuyền lắp ráp, van có thể điều khiển xi lanh kẹp, cơ cấu định vị hoặc bộ phận giữ sản phẩm.

Tín hiệu điện từ PLC giúp chuyển trạng thái van theo trình tự gia công.

Cụm phân phối khí trên dây chuyền

Norgren V61 có thể bố trí trong hệ thống van khí nén tập trung để điều khiển nhiều cơ cấu chấp hành.

Việc sử dụng manifold phù hợp giúp tổ chức đường khí và thuận tiện cho công tác bảo dưỡng.

Những thông tin phải kiểm tra khi thay van Norgren V61B511A-A3000

Đối với bộ phận kỹ thuật, một van 5/2 có cùng kích thước ren chưa chắc có thể thay thế trực tiếp cho van đang sử dụng.

Đặc biệt, cần phân biệt van hai đầu điện từ với loại một đầu điện từ hồi vị lò xo. Hai loại này có logic chuyển mạch khác nhau, ảnh hưởng trực tiếp đến chương trình điều khiển và trạng thái của cơ cấu khi mất điện.

Phân biệt V61B511A-A3000 với các dòng van Norgren khác

Sự khác biệt chủ yếu nằm ở kích thước cổng, lưu lượng và cơ chế điều khiển.

Trong trường hợp cần thay thế thiết bị đang lắp đặt, nên ưu tiên giữ nguyên model V61B511A-A3000 và xác nhận đầy đủ phụ kiện điện từ.

Những lỗi thường gặp trên van đảo chiều khí nén 5/2

Khi hệ thống khí nén hoạt động bất thường, kỹ thuật viên cần kiểm tra toàn bộ điều kiện điều khiển thay vì chỉ tập trung vào thân van.

Van không chuyển trạng thái

Nguyên nhân có thể đến từ cuộn điện từ, áp suất khí pilot không đủ, nguồn điều khiển hoặc con trượt bị kẹt do tạp chất.

Xi lanh chuyển động chậm

Cần kiểm tra áp suất cấp, đường ống, bộ giảm thanh, van tiết lưu và tải của cơ cấu chấp hành.

Rò rỉ khí tại cổng xả

Hiện tượng rò rỉ có thể liên quan đến gioăng làm kín bên trong van hoặc rò rỉ qua xi lanh. Cần kiểm tra riêng từng bộ phận.

Van phát sinh tiếng ồn bất thường

Nguyên nhân có thể liên quan đến đầu nối lỏng, áp suất khí không ổn định hoặc vấn đề tại bộ giảm thanh.

Khi thực hiện bảo trì, phải ngắt điện điều khiển, cô lập khí nén và xả hết áp suất dư trước khi tháo van.

Báo giá van điện từ Norgren V61B511A-A3000 tại Việt Nam

Đối với khách hàng đang tìm mua van Norgren để thay thế hoặc lắp đặt mới, nên cung cấp đầy đủ thông tin nhằm tránh nhầm cấu hình khi đặt hàng.

Ngoài model và số lượng, khách hàng nên yêu cầu nhà cung cấp xác nhận thời gian giao hàng, tình trạng hàng, chứng từ CO/CQ và các phụ kiện cần thiết để đưa van vào vận hành.

Norgren V61B511A-A3000 phù hợp cho các hệ thống phân phối khí nén yêu cầu điều khiển hai chiều bằng tín hiệu điện. Việc lựa chọn đúng loại van, áp suất pilot và cấu hình cuộn coil giúp bảo đảm thiết bị tương thích với hệ thống điều khiển hiện hữu.
