Van Tràn Thủy Lực PONAR DBW20B1-52/315G24NZ4L – Điều Khiển Điện Từ 24VDC

Trong hệ thống thủy lực công nghiệp, áp suất dầu cần được duy trì trong giới hạn cho phép để đảm bảo máy móc hoạt động ổn định. Khi áp suất tăng quá mức hoặc hệ thống cần xả tải, van điều khiển áp suất đóng vai trò quan trọng trong việc bảo vệ các bộ phận thủy lực.

Van tràn thủy lực PONAR DBW20B1-52/315G24NZ4L thuộc dòng van DBW của PONAR Wadowice, thương hiệu thiết bị thủy lực đến từ Ba Lan. Sản phẩm kết hợp cơ cấu điều khiển áp suất gián tiếp với van điện từ, giúp thực hiện chức năng giới hạn áp suất và xả tải theo tín hiệu điều khiển.

Với kích thước danh nghĩa NG20, cấp áp suất 315 bar và cuộn điện từ 24VDC, thiết bị phù hợp với các hệ thống trạm nguồn thủy lực, máy ép và dây chuyền sản xuất công nghiệp.

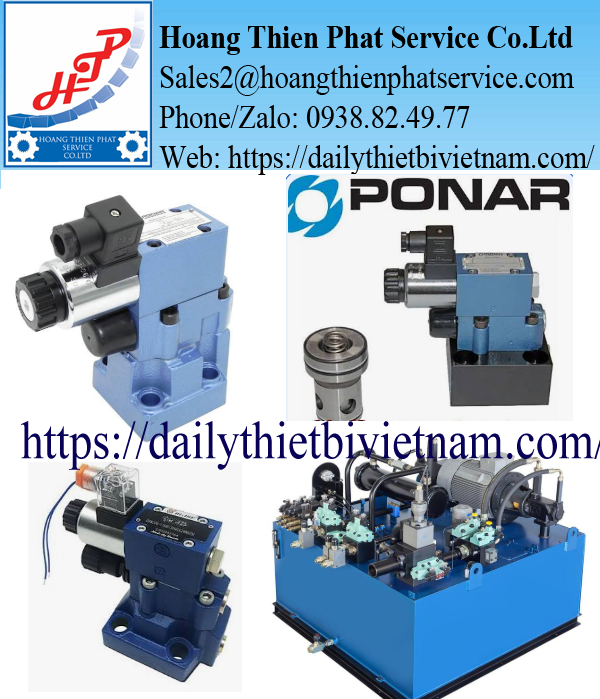

Hình tham khảo van tràn thủy lực điều khiển điện từ PONAR dòng DBW20.

PONAR DBW20B1-52/315G24NZ4L có chức năng gì?

Khác với van phân phối thủy lực thông thường, van DBW20 được sử dụng chủ yếu để kiểm soát áp suất và thực hiện chức năng xả tải cho mạch dầu.

Khi áp suất hệ thống vượt giá trị cài đặt, cơ cấu điều khiển áp suất cho phép dầu đi về đường hồi nhằm hạn chế áp suất tiếp tục tăng.

Bên cạnh đó, van điện từ tích hợp giúp hệ thống chủ động chuyển sang chế độ xả tải theo tín hiệu điều khiển. Chức năng này đặc biệt hữu ích khi bơm thủy lực vẫn hoạt động nhưng cơ cấu chấp hành tạm thời không cần áp suất làm việc.

Nhờ kết hợp hai chức năng trong cùng một cụm van, PONAR DBW20 hỗ trợ kiểm soát áp suất và quản lý trạng thái vận hành của hệ thống thủy lực.

Thông số kỹ thuật van PONAR DBW20B1-52/315G24NZ4L

Các thông số cơ bản được đối chiếu với tài liệu dòng DBW của PONAR. Riêng toàn bộ cấu hình của mã DBW20B1-52/315G24NZ4L, đặc biệt hậu tố NZ4L, cần được nhà sản xuất xác nhận trước khi đặt hàng.

Vì sao hệ thống thủy lực cần van tràn điều khiển điện từ?

Trong nhiều máy công nghiệp, bơm thủy lực có thể hoạt động liên tục trong khi xi lanh hoặc động cơ thủy lực chỉ làm việc theo từng chu kỳ.

Nếu hệ thống không có phương án điều chỉnh hoặc xả tải phù hợp, dầu thủy lực có thể bị tổn thất năng lượng, tăng nhiệt độ và ảnh hưởng đến tuổi thọ thiết bị.

Van tràn PONAR DBW20B1-52/315G24NZ4L cho phép thực hiện chức năng xả tải theo thiết kế mạch, hỗ trợ giảm áp suất tại những giai đoạn không cần duy trì tải làm việc.

Đồng thời, chức năng giới hạn áp suất giúp bảo vệ bơm, đường ống, xi lanh và các thiết bị thủy lực khác trước tình trạng áp suất vượt ngưỡng cài đặt.

Sự khác biệt giữa van DB và DBW

Van tràn dòng DB chủ yếu thực hiện chức năng giới hạn áp suất. Trong khi đó, dòng DBW được tích hợp thêm van điện từ điều khiển để thực hiện chức năng xả tải.

Nhờ đặc điểm này, van DBW phù hợp với những mạch thủy lực cần kết hợp điều chỉnh áp suất và điều khiển trạng thái làm việc bằng tín hiệu điện.

Hình minh họa kết cấu van DBW20 gồm thân van chính, bộ điều chỉnh áp suất và cụm van điện từ.

Cơ chế điều khiển áp suất của van PONAR DBW20

PONAR DBW20 sử dụng nguyên lý điều khiển gián tiếp. Cấu trúc van gồm tầng van chính để dẫn lưu lượng dầu và tầng van điều khiển để kiểm soát áp suất.

Khi áp suất tăng đến giá trị thiết lập, tầng điều khiển tác động làm thay đổi cân bằng áp suất trong van chính. Nhờ đó, dầu có thể được xả từ đường áp suất về đường hồi.

Bộ phận điện từ được sử dụng để điều khiển trạng thái xả tải. Khi nhận tín hiệu điện phù hợp, van pilot thay đổi trạng thái, cho phép mạch dầu chuyển sang chế độ vận hành tương ứng.

Đối với cấu hình DBW loại B, trạng thái xả tải khi có hoặc mất điện cần được xem xét theo sơ đồ thủy lực của đúng mã sản phẩm. Đây là điểm quan trọng khi thiết kế mạch điều khiển và thay thế van.

Những ứng dụng thường sử dụng van PONAR DBW20B1-52/315G24NZ4L

Hệ thống máy ép thủy lực

Máy ép cần duy trì áp suất phù hợp trong quá trình tạo lực, đồng thời phải kiểm soát áp suất khi kết thúc chu kỳ.

Van DBW20 có thể được sử dụng trong mạch giới hạn áp suất và xả tải, hỗ trợ máy chuyển đổi giữa các giai đoạn làm việc theo chương trình điều khiển.

Trạm nguồn thủy lực công nghiệp

Trong trạm nguồn dầu, van tràn giúp giới hạn áp suất đầu ra của bơm và bảo vệ các thành phần thủy lực.

Khi hệ thống không yêu cầu tải, chức năng xả tải bằng điện từ có thể được sử dụng để giảm áp suất theo thiết kế, góp phần hạn chế tổn thất năng lượng.

Máy công nghiệp và dây chuyền sản xuất

PONAR DBW20 phù hợp với các hệ thống điều khiển thủy lực trong máy gia công, thiết bị ép, cơ cấu nâng hạ và máy sản xuất tự động.

Đặc biệt, những hệ thống có PLC điều khiển trạng thái làm việc của trạm nguồn có thể sử dụng tín hiệu điện để điều khiển chức năng xả tải thông qua van.

Hình minh họa trạm nguồn thủy lực công nghiệp có hệ thống điều khiển áp suất dầu.

Dấu hiệu cần kiểm tra hoặc thay thế van PONAR DBW20

Sau thời gian vận hành, van tràn thủy lực có thể gặp tình trạng rò rỉ dầu, áp suất không ổn định hoặc không chuyển sang chế độ xả tải theo yêu cầu.

Nếu áp suất hệ thống tăng bất thường, cần kiểm tra cơ cấu điều chỉnh áp suất, tình trạng dầu thủy lực và các đường điều khiển pilot.

Trường hợp van không phản hồi khi có tín hiệu điện, nguyên nhân có thể liên quan đến cuộn coil 24VDC, dây đấu nối, đầu giắc hoặc cơ cấu điện từ bị kẹt.

Ngoài ra, dầu nhiễm bẩn có thể làm ảnh hưởng đến hoạt động của các chi tiết điều khiển có khe hở nhỏ bên trong van.

Việc kiểm tra cần được thực hiện sau khi cô lập nguồn năng lượng và xả áp an toàn. Không nên tháo van khi đường dầu vẫn còn áp suất.

Khi mua thay thế cần kiểm tra những gì?

Đối với van thủy lực điều khiển áp suất, sự khác biệt nhỏ trong mã sản phẩm có thể liên quan đến cấu hình van hoặc khả năng lắp đặt.

Khi mua PONAR DBW20B1-52/315G24NZ4L, cần ưu tiên kiểm tra đầy đủ mã trên tem thiết bị. Không nên chỉ lựa chọn dựa trên kích thước NG20 hoặc cấp áp suất 315 bar.

Điện áp và cấu hình van điện từ

Cuộn coil của model được yêu cầu sử dụng nguồn 24VDC. Khi thay thế, cần kiểm tra thêm loại đầu nối điện, sơ đồ đấu dây và chức năng điều khiển tương ứng.

Đặc biệt, cần xác định trạng thái làm việc của van khi mất điện để tránh sai khác với logic điều khiển đang sử dụng trên máy.

Kích thước và kiểu lắp đặt

Dòng DBW20 có nhiều biến thể về cách lắp và cấu hình điều khiển. Vì vậy, cần đối chiếu bản vẽ kích thước, bề mặt lắp ghép và vị trí cổng dầu.

Nếu mua van thay thế cho máy đang vận hành, kỹ sư nên cung cấp hình ảnh thực tế và bản vẽ của thiết bị cũ.

Dải áp suất và chức năng xả tải

Cấp áp suất 315 bar thể hiện khả năng điều chỉnh theo cấu hình van, không có nghĩa hệ thống luôn vận hành ở áp suất 315 bar.

Giá trị cài đặt thực tế phải phù hợp với bơm, xi lanh và giới hạn áp suất của toàn bộ hệ thống.

Ngoài ra, cần xác nhận chức năng xả tải và trạng thái điều khiển điện từ để đảm bảo van mới hoạt động đúng chu trình máy.

PONAR DBW20B1-52/315G24NZ4L – Thông tin cần cung cấp khi yêu cầu báo giá

Khách hàng đang tìm mua van PONAR DBW20B1-52/315G24NZ4L thường có nhu cầu thay thế thiết bị đang sử dụng hoặc bổ sung linh kiện cho hệ thống thủy lực.

Để nhận báo giá đúng cấu hình, nên cung cấp đầy đủ model, số lượng, ảnh tem van cũ và yêu cầu về thời gian giao hàng.

Trường hợp không còn sẵn đúng model, khách hàng có thể yêu cầu nhà cung cấp kiểm tra mã tương đương. Tuy nhiên, phương án thay thế phải được xác nhận về sơ đồ thủy lực, chức năng điện từ, kích thước lắp đặt và thông số áp suất.

Đối với các hệ thống sản xuất liên tục, lựa chọn đúng model ngay từ đầu giúp hạn chế thời gian dừng máy và giảm nguy cơ phát sinh chi phí lắp đặt.

Van Tràn Thủy Lực PONAR DBW20B1-52/315G24NZ4L Trong Công Nghiệp

Van tràn thủy lực PONAR DBW20B1-52/315G24NZ4L là thiết bị điều khiển áp suất kết hợp chức năng xả tải bằng điện từ, được sử dụng trong các hệ thống thủy lực công nghiệp.

Với kích thước danh nghĩa NG20, cấp áp suất 315 bar và cuộn điện từ 24VDC, sản phẩm phù hợp với nhiều ứng dụng cần điều khiển áp suất và quản lý trạng thái làm việc của trạm nguồn dầu.

Khi lựa chọn hoặc thay thế van, cần đối chiếu chính xác model, sơ đồ thủy lực và cấu hình điện để đảm bảo thiết bị tương thích với hệ thống đang sử dụng.
