Bộ giám sát lưu lượng Eletta D5 GL15 – Code 251011015, hiển thị số và cảnh báo lưu lượng tự động

Một hệ thống làm mát có thể vẫn đang hoạt động nhưng lưu lượng nước tuần hoàn đã giảm xuống dưới mức cần thiết. Máy bơm có thể vẫn chạy, đường ống vẫn có áp suất, nhưng lượng nước thực tế đi qua thiết bị không còn đáp ứng yêu cầu trao đổi nhiệt. Nếu không phát hiện kịp thời, nhiệt độ máy có thể tăng và gây gián đoạn sản xuất.

Bộ giám sát lưu lượng Eletta D5 GL15 – Code 251011015 được sử dụng để đo, hiển thị và giám sát lưu lượng chất lỏng hoặc khí trong đường ống. Thiết bị thuộc dòng D-Series của hãng Eletta – Thụy Điển, tích hợp màn hình kỹ thuật số và hai điểm cảnh báo lưu lượng có thể điều chỉnh.

Điểm khác biệt của Eletta D5 GL15 là sử dụng nguyên lý đo chênh lệch áp suất kết hợp bộ xử lý điện tử. Nhờ đó, thiết bị không chỉ hiển thị lưu lượng tại chỗ mà còn hỗ trợ giám sát tín hiệu từ xa, cảnh báo lưu lượng thấp hoặc cao và kết nối với hệ thống điều khiển.

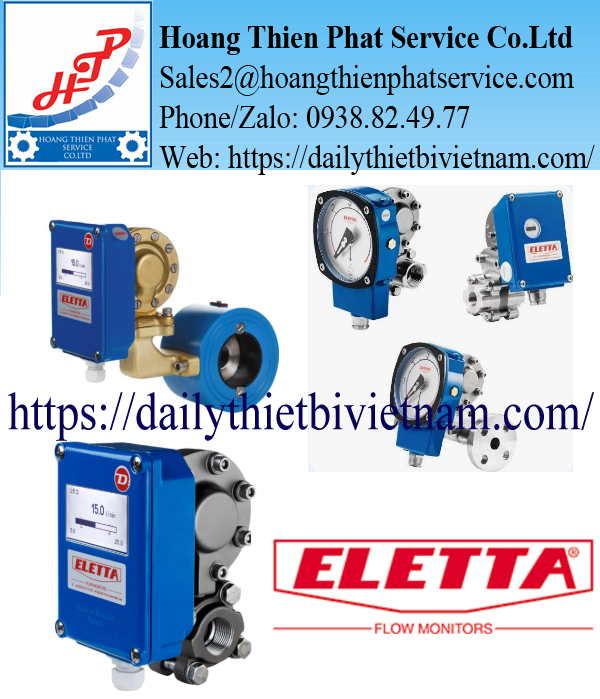

Bộ giám sát lưu lượng kỹ thuật số Eletta D5 GL15 thuộc D-Series, sử dụng trong hệ thống đường ống nhà máy.

Nếu chỉ đo áp suất đường ống, vì sao vẫn có thể bỏ sót sự cố lưu lượng?

Trong nhiều hệ thống công nghệ, áp suất và lưu lượng thường được giám sát đồng thời. Tuy nhiên, hai đại lượng này không giống nhau.

Một đường ống vẫn có thể duy trì áp suất khi lưu lượng giảm do bộ lọc bị nghẹt, van chưa mở hoàn toàn hoặc hệ thống xuất hiện tổn thất áp suất bất thường.

Đối với những thiết bị như máy trao đổi nhiệt, bộ làm mát dầu hoặc bơm tuần hoàn, lưu lượng mới là đại lượng trực tiếp phản ánh lượng môi chất đang đi qua thiết bị trong một khoảng thời gian.

Eletta D5 GL15 giúp bộ phận vận hành theo dõi giá trị lưu lượng và thiết lập những ngưỡng cảnh báo cần thiết.

Ví dụ, một hệ thống cần tối thiểu 8 L/min để làm mát thiết bị. Nếu lưu lượng giảm xuống dưới ngưỡng được thiết lập, tiếp điểm cảnh báo của bộ giám sát có thể gửi tín hiệu đến PLC hoặc mạch điều khiển.

Từ tín hiệu này, hệ thống có thể hiển thị cảnh báo, ghi nhận sự cố hoặc thực hiện quy trình bảo vệ đã được lập trình.

Đây là lý do bộ giám sát lưu lượng được sử dụng rộng rãi trong các hệ thống cần xác nhận dòng chảy thực tế, thay vì chỉ kiểm tra trạng thái hoạt động của máy bơm.

Hồ sơ kỹ thuật Eletta D5 GL15 – Code 251011015

Lưu ý kỹ thuật: Code 251011015 và model D5 GL15 xác định dòng thiết bị và kích thước kết nối, nhưng chưa đủ để khẳng định duy nhất một dải lưu lượng. Các cấu hình thương mại của mã này có thể sử dụng dải 2–10 L/min hoặc 4–20 L/min. Cần xác nhận dải đo, môi chất và hướng dòng chảy trước khi báo giá.

Nguyên lý đo chênh lệch áp suất của Eletta D5 GL15

Khác với lưu lượng kế tuabin sử dụng bánh công tác quay trong dòng chảy, Eletta D5 GL15 hoạt động dựa trên sự thay đổi áp suất khi môi chất đi qua một tiết diện hạn chế.

Bên trong cụm đường ống đo có bộ phận tạo chênh lệch áp suất, thường là tấm tiết lưu được lựa chọn phù hợp với dải đo.

Khi lưu chất đi qua tấm tiết lưu, vận tốc và áp suất tại những vị trí đo thay đổi. Sự chênh lệch áp suất này có mối liên hệ với lưu lượng dòng chảy.

Bộ phận cảm nhận chênh lệch áp suất truyền thông tin đến hệ thống điện tử. Từ đó, thiết bị xử lý tín hiệu và hiển thị giá trị lưu lượng trên màn hình.

Mối liên hệ giữa lưu lượng và chênh lệch áp suất

Đối với nguyên lý đo bằng tiết lưu, lưu lượng thể tích có thể được biểu diễn gần đúng theo quan hệ:

Trong đó, \(Q\) là lưu lượng thể tích, \(\Delta P\) là chênh lệch áp suất và \(\rho\) là khối lượng riêng của môi chất.

Điều này giải thích vì sao thông tin môi chất rất quan trọng khi lựa chọn và hiệu chuẩn bộ giám sát lưu lượng Eletta.

Nếu sử dụng thiết bị đã hiệu chuẩn cho một môi chất nhưng lắp sang môi chất có đặc tính khác, kết quả đo có thể bị sai lệch.

Dòng D-Series có khả năng xử lý và tuyến tính hóa tín hiệu theo cấu hình, giúp cung cấp giá trị lưu lượng phù hợp với điều kiện hiệu chuẩn.

Hình minh họa cụm đường ống đo và bộ điều khiển của Eletta D-Series, hoạt động theo nguyên lý chênh lệch áp suất.

Hai ngưỡng cảnh báo của Eletta D5 GL15 có thể bảo vệ những thiết bị nào?

Một lợi thế quan trọng của bộ giám sát lưu lượng Eletta D5 GL15 là khả năng thiết lập hai điểm cảnh báo độc lập.

Hai ngưỡng này có thể được sử dụng để xây dựng logic bảo vệ và giám sát theo yêu cầu vận hành.

Cảnh báo lưu lượng thấp – Low Flow Alarm

Trong hệ thống làm mát, lưu lượng thấp có thể khiến khả năng trao đổi nhiệt suy giảm.

Kỹ thuật viên có thể thiết lập một ngưỡng cảnh báo khi lưu lượng giảm dưới mức yêu cầu.

Ví dụ, với một cấu hình đo 4–20 L/min, hệ thống giả định cần lưu lượng tối thiểu 8 L/min. Ngưỡng cảnh báo có thể được thiết lập dựa trên yêu cầu công nghệ và độ chính xác của thiết bị.

Khi lưu lượng xuống dưới mức cài đặt, thiết bị có thể phát tín hiệu để PLC thực hiện cảnh báo hoặc dừng cơ cấu cần bảo vệ.

Cảnh báo lưu lượng cao – High Flow Alarm

Trong một số hệ thống, lưu lượng cao bất thường cũng có thể là dấu hiệu cần kiểm tra.

Lưu lượng tăng vượt giới hạn có thể liên quan đến thay đổi trạng thái van, điều kiện vận hành của bơm hoặc sai lệch trong quá trình điều tiết.

Ngưỡng cảnh báo thứ hai có thể được sử dụng để nhận biết tình trạng này.

Hai điểm cảnh báo không thay thế hoàn toàn hệ thống an toàn của máy, nhưng cung cấp tín hiệu quan trọng để bộ điều khiển đưa ra phản ứng phù hợp.

Khi đưa tín hiệu Eletta D5 GL15 về PLC, cần hiểu rõ những gì?

Eletta D-Series hỗ trợ tín hiệu analog 4–20mA, cho phép truyền giá trị lưu lượng về bộ điều khiển hoặc hệ thống giám sát.

Tín hiệu dòng điện được sử dụng phổ biến vì phù hợp với việc truyền tín hiệu đo trong môi trường có nhiễu điện công nghiệp khi lắp đặt đúng kỹ thuật.

Chẳng hạn, nếu thiết bị được cấu hình dải đo 4–20 L/min, mối liên hệ lý tưởng giữa lưu lượng và tín hiệu 4–20mA là:

Bảng trên là ví dụ tuyến tính cho dải đo 4–20 L/min, không phải xác nhận dải đo thực tế của mọi thiết bị Code 251011015.

Ngoài tín hiệu analog, một số cấu hình D-Series hỗ trợ giao thức HART và các dạng đầu ra xung hoặc tần số.

Khi tích hợp với PLC, kỹ thuật viên cần kiểm tra đúng sơ đồ đấu dây, nguồn cấp 24VDC danh nghĩa, cấu hình đầu ra và thông số ngõ vào analog.

Eletta D5 GL15 có thể lắp ở những vị trí nào trong nhà máy?

Không phải mọi Eletta D5 GL15 đều sử dụng cùng một dải đo

Đây là điểm bộ phận mua hàng và kỹ thuật cần đặc biệt chú ý.

Trong cùng model D5 GL15, dải lưu lượng có thể thay đổi tùy tấm tiết lưu, điều kiện hiệu chuẩn và yêu cầu đặt hàng.

Ví dụ, có những cấu hình D5 GL15 được chào với dải 2–10 L/min, trong khi những cấu hình khác sử dụng dải 4–20 L/min.

Cùng một mã kích cỡ đường ống DN15 không có nghĩa các thiết bị có thể thay thế trực tiếp.

Nếu hệ thống yêu cầu giám sát lưu lượng nhỏ nhưng lại lựa chọn thiết bị có dải đo quá lớn, độ phân giải và khả năng cảnh báo trong vùng làm việc có thể không phù hợp.

Ngược lại, nếu lưu lượng thực tế vượt giới hạn dải đo, thiết bị có thể không đáp ứng yêu cầu giám sát.

Do đó, khi đặt mua Eletta D5 GL15 – Code 251011015, cần xác nhận bằng văn bản dải đo, loại môi chất và điều kiện hiệu chuẩn.

Gợi ý thêm một số model Eletta cùng dòng D-Series

Ngoài D5 GL15, hãng Eletta cung cấp nhiều phiên bản khác nhau để đáp ứng đường ống, lưu lượng và điều kiện lắp đặt.

Các model này không được xem là thay thế trực tiếp cho nhau. Dải đo, vật liệu, áp suất và cấu hình tín hiệu cần xác nhận riêng.

Đối với nhu cầu đo lưu lượng trên đường ống lớn hơn, có thể xem xét nhóm Eletta D-FA hoặc D-FSS với kết nối mặt bích.

D5 GL15 và D2 GL15 khác nhau như thế nào?

Cả D2 GL15 và D5 GL15 đều thuộc dòng bộ giám sát lưu lượng điện tử Eletta D-Series, có màn hình kỹ thuật số và chức năng giám sát.

Tuy nhiên, hai dòng được thiết kế cho những khoảng chênh lệch áp suất đo khác nhau.

Sự khác biệt này ảnh hưởng đến khả năng lựa chọn tấm tiết lưu và điều kiện đo.

Vì vậy, không nên thay D5 bằng D2 chỉ vì cùng kết nối DN15.

Những lỗi lắp đặt có thể khiến Eletta D5 GL15 đo sai

Độ chính xác của thiết bị đo chênh lệch áp suất chịu ảnh hưởng đáng kể bởi điều kiện dòng chảy.

Nếu bộ giám sát được lắp quá gần co, van điều tiết, bơm hoặc vị trí gây nhiễu loạn dòng chảy, phân bố vận tốc trong đường ống có thể không phù hợp với điều kiện hiệu chuẩn.

Vị trí lắp cần đáp ứng yêu cầu về đoạn ống thẳng và hướng dòng chảy theo hướng dẫn kỹ thuật của nhà sản xuất.

Đối với cấu hình có hướng dòng chảy B(L), cần xác nhận chiều dòng thực tế từ trái sang phải theo quy ước lắp đặt của thiết bị.

Ngoài ra, nếu lưu chất chứa nhiều cặn bẩn, nguy cơ tích tụ tại bộ phận tiết lưu cũng cần được xem xét.

Khi sử dụng trong đường ống có nhiệt độ cao, phải kiểm tra giới hạn nhiệt độ của cả cụm đo và bộ hiển thị điện tử, không chỉ dựa vào khả năng chịu nhiệt của thân ống.

Hình minh họa thiết bị giám sát lưu lượng Eletta D-Series lắp trên đường ống, cần tuân thủ đúng hướng dòng chảy.

Khi cần thay thế Eletta D5 GL15, kỹ thuật viên nên chuẩn bị thông tin nào?

Đối với đơn hàng thay thế, thông tin quan trọng nhất là hình ảnh tem thiết bị và dải đo đang sử dụng.

Nếu máy đang dùng thiết bị có dải 2–10 L/min, không nên tự động thay bằng phiên bản 4–20 L/min dù cùng model D5 GL15.

Việc đặt đúng cấu hình ngay từ đầu giúp tránh phải thay tấm tiết lưu, hiệu chuẩn lại hoặc điều chỉnh chương trình PLC không cần thiết.

Cung cấp bộ giám sát lưu lượng Eletta D5 GL15 tại Việt Nam

Bộ giám sát lưu lượng Eletta D5 GL15 – Code 251011015 là thiết bị đo và giám sát lưu lượng kỹ thuật số, sử dụng nguyên lý chênh lệch áp suất, có màn hình hiển thị và hai điểm cảnh báo điều chỉnh được.

Thiết bị phù hợp với hệ thống nước làm mát, bơm tuần hoàn, đường ống công nghệ và các ứng dụng yêu cầu xác nhận lưu lượng chất lỏng hoặc khí.

Hoàng Thiên Phát hỗ trợ tìm nguồn cung cấp Eletta D5 GL15 cùng các model D5 GL25, D5 GL40, D5 FA25, D5 FA50, D2 GL15 và những thiết bị giám sát lưu lượng Eletta theo yêu cầu nhà máy.

Hỗ trợ đối chiếu model, xác nhận dải đo, loại môi chất, hướng dòng chảy, cấu hình tín hiệu và báo giá theo số lượng.
