Cảm Biến Áp Suất Gems 1200-H-G-G30-02-A-3-U-A – Đo Áp Suất 300 PSI, Tín Hiệu 1–5VDC

Trong một hệ thống thủy lực hoặc khí nén, áp suất không chỉ là một thông số hiển thị. Giá trị áp suất còn được sử dụng để giám sát tải, đánh giá tình trạng thiết bị và quyết định thời điểm bộ điều khiển thực hiện các thao tác tiếp theo.

Khi tín hiệu đo không chính xác, hệ thống có thể đưa ra quyết định sai, làm giảm hiệu suất máy hoặc khiến thiết bị dừng ngoài kế hoạch.

Gems 1200-H-G-G30-02-A-3-U-A là cảm biến áp suất điện tử thuộc dòng Gems 1200 Series, được thiết kế để đo áp suất tương đối trong phạm vi 0–300 psi và chuyển đổi thành tín hiệu điện áp analog 1–5VDC.

Với kết nối áp suất ren ngoài 1/4″-18 NPT và kết nối điện Mini DIN, thiết bị phù hợp với nhiều ứng dụng đo lường áp suất trong máy công nghiệp, hệ thống khí nén, cụm nguồn thủy lực và thiết bị tự động hóa.

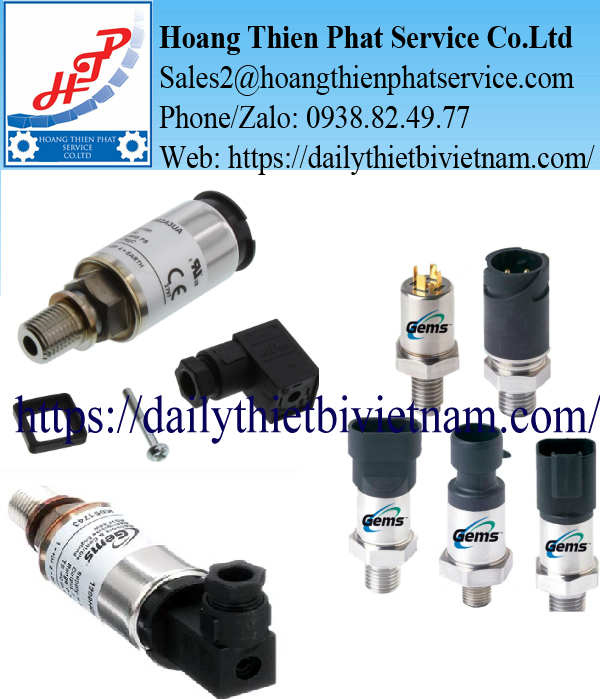

Hình minh họa cảm biến áp suất Gems 1200 Series với kết cấu cảm biến công nghiệp nhỏ gọn.

Khi Áp Suất Thay Đổi, Bộ Điều Khiển Nhận Được Tín Hiệu Gì?

Điểm khác biệt giữa một đồng hồ áp suất cơ và cảm biến áp suất Gems nằm ở khả năng chuyển đổi thông tin đo thành tín hiệu điện.

Đồng hồ cơ cho phép người vận hành quan sát áp suất trực tiếp qua kim chỉ thị. Trong khi đó, cảm biến Gems có thể gửi thông tin áp suất đến PLC, bộ điều khiển hoặc thiết bị thu thập dữ liệu.

Đối với model 1200-H-G-G30-02-A-3-U-A, tín hiệu điện áp đầu ra thay đổi tuyến tính theo áp suất đo.

Khi áp suất ở mức 0 psi, đầu ra danh nghĩa là 1VDC. Khi áp suất tăng đến 300 psi, tín hiệu đạt 5VDC.

Nhờ đó, hệ thống điều khiển có thể liên tục theo dõi áp suất thay vì chỉ biết trạng thái đóng hoặc mở như khi sử dụng công tắc áp suất.

Đây là đặc điểm quan trọng trong những ứng dụng cần giám sát xu hướng áp suất, hiển thị giá trị đo hoặc xây dựng chức năng cảnh báo.

Giải Mã Thông Số Gems 1200-H-G-G30-02-A-3-U-A

Các giá trị sai số cần được hiểu theo điều kiện thử và định nghĩa kỹ thuật của nhà sản xuất. Không nên cộng hoặc diễn giải chúng thành độ chính xác thực tế ở mọi nhiệt độ mà chưa xem xét điều kiện ứng dụng.

Ý nghĩa các ký tự trong model

Phần mã kết nối và hiệu năng cần đối chiếu tài liệu đặt hàng tương ứng với phiên bản thiết bị, bởi thứ tự các mã tùy chọn trong catalog có thể được trình bày theo cấu trúc riêng.

Đọc Áp Suất Từ Tín Hiệu 1–5VDC Như Thế Nào?

Đây là một trong những điểm quan trọng nhất khi tích hợp cảm biến Gems vào hệ thống điều khiển.

Khác với đầu ra 4–20mA, model này cung cấp tín hiệu điện áp. Bộ điều khiển phải có ngõ vào analog tương thích và được cấu hình đúng dải đo.

Áp suất có thể được tính theo công thức:

Trong đó, P là áp suất tính bằng psi và V là điện áp đầu ra tính bằng VDC.

Ví dụ, khi PLC nhận được tín hiệu 3VDC, áp suất danh nghĩa tương ứng là 150 psi.

Nếu điện áp đo được nằm ngoài dải làm việc, kỹ thuật viên cần kiểm tra nguồn cấp, dây tín hiệu, điều kiện áp suất và tình trạng cảm biến.

Không nên kết luận ngay rằng cảm biến bị hỏng, vì lỗi từ module analog hoặc đường dây cũng có thể gây ra giá trị bất thường.

Bên Trong Cảm Biến Gems 1200 Series Có Gì?

Hình minh họa cấu trúc cơ bản của cảm biến áp suất điện tử có màng đo và mạch xử lý tín hiệu.

Một cảm biến áp suất điện tử cần thực hiện hai nhiệm vụ: nhận tác động cơ học của áp suất và chuyển tác động đó thành tín hiệu điện.

Ở đầu cảm biến, áp suất môi chất tác động lên phần tử đo. Biến dạng rất nhỏ của phần tử này được chuyển thành sự thay đổi tín hiệu điện nhờ cơ cấu cảm biến bên trong.

Tín hiệu ban đầu thường có biên độ nhỏ nên cần được xử lý qua mạch điện tử.

Mạch xử lý thực hiện khuếch đại, hiệu chỉnh và tạo ra tín hiệu đầu ra theo đặc tuyến đã được thiết lập.

Đối với Gems 1200-H-G-G30-02-A-3-U-A, kết quả cuối cùng là tín hiệu điện áp 1–5VDC tương ứng với áp suất trong dải 0–300 psi.

Thiết kế tích hợp mạch xử lý giúp cảm biến có thể kết nối với bộ điều khiển thích hợp mà không cần sử dụng bộ khuếch đại tín hiệu riêng trong nhiều ứng dụng.

Pressure Gauge Và Pressure Transducer Khác Nhau Ở Điểm Nào?

Gems 1200-H-G-G30-02-A-3-U-A là cảm biến đo áp suất tương đối.

Điều này có nghĩa là cảm biến sử dụng áp suất khí quyển làm mốc tham chiếu.

Khi hệ thống ở trạng thái không có áp suất dư so với khí quyển, cảm biến cho giá trị danh nghĩa 0 psi gauge.

Nếu áp suất trong đường ống tăng lên 100 psi so với khí quyển, cảm biến sẽ đưa ra tín hiệu điện áp tương ứng với 100 psi trên dải đo.

Cần phân biệt cách đo này với cảm biến áp suất tuyệt đối.

Cảm biến áp suất tuyệt đối sử dụng mốc chân không tuyệt đối và thường được lựa chọn trong những ứng dụng có yêu cầu đo đặc biệt.

Việc nhầm giữa hai kiểu đo có thể dẫn đến sai số đáng kể, nhất là trong các hệ thống vận hành ở áp suất thấp.

Vì Sao Cảm Biến Áp Suất Có Thể Báo Sai Dù Chưa Bị Hỏng?

Nhiễu trên đường tín hiệu analog

Tín hiệu 1–5VDC có thể chịu ảnh hưởng của nhiễu điện khi dây tín hiệu đi gần cáp động lực, biến tần hoặc các thiết bị chuyển mạch công suất.

Khi tín hiệu không ổn định, giá trị hiển thị trên PLC có thể dao động dù áp suất thực tế gần như không đổi.

Để hạn chế hiện tượng này, hệ thống cần được thiết kế với cách bố trí dây, nối đất và giải pháp chống nhiễu phù hợp.

Nguồn cấp không ổn định

Mạch điện tử bên trong cảm biến cần nguồn cấp đáp ứng điều kiện quy định.

Nếu nguồn cấp bị suy giảm hoặc dao động ngoài giới hạn, tín hiệu đầu ra có thể không còn phản ánh chính xác áp suất.

Do đó, khi chẩn đoán, nên đo cả điện áp cấp và điện áp tín hiệu tại đầu kết nối.

Sai cấu hình trên PLC

Một cảm biến có thể hoạt động hoàn toàn bình thường nhưng vẫn cho giá trị hiển thị sai nếu module analog được cấu hình không đúng.

Ví dụ, hệ thống đang sử dụng cảm biến 1–5V nhưng chương trình lại quy đổi theo dải 0–10V.

Khi đó, kết quả đo sẽ sai dù thiết bị không có lỗi phần cứng.

Áp suất tăng đột ngột

Trong các hệ thống thủy lực, hiện tượng sốc áp có thể xuất hiện khi van đóng nhanh hoặc tải thay đổi đột ngột.

Nếu áp suất vượt giới hạn chịu đựng của cảm biến, phần tử đo có nguy cơ bị biến dạng hoặc hư hỏng.

Vì vậy, cần phân biệt rõ dải đo 300 psi với giới hạn quá áp cho phép. Dải đo không phải mức áp suất cực đại mà cảm biến có thể chịu trong mọi điều kiện.

Ứng Dụng Cảm Biến Gems 1200-H-G-G30-02-A-3-U-A Trong Nhà Máy

Hình minh họa cảm biến áp suất được lắp trên hệ thống đường ống và cụm nguồn thủy lực.

Giám sát áp suất hệ thống khí nén

Trong các dây chuyền sản xuất, khí nén được sử dụng để điều khiển xi lanh, van và các cơ cấu tự động.

Cảm biến áp suất có thể cung cấp dữ liệu để bộ điều khiển giám sát áp suất đường ống và phát cảnh báo khi hệ thống không đạt mức yêu cầu.

Đo áp suất cụm nguồn thủy lực

Một cụm nguồn thủy lực thường cần giám sát áp suất trong các giai đoạn hoạt động khác nhau.

Gems 1200-H-G-G30-02-A-3-U-A phù hợp để xem xét tại những điểm đo có áp suất nằm trong dải 0–300 psi và đáp ứng điều kiện môi chất, nhiệt độ.

Đối với hệ thống thủy lực có áp suất hàng trăm bar, không nên sử dụng model này nếu áp suất thực tế vượt giới hạn cho phép.

Theo dõi áp suất hệ thống bơm

Cảm biến có thể được dùng để theo dõi áp suất trên đường ống của hệ thống bơm công nghiệp.

Dữ liệu đo hỗ trợ xác định các trạng thái áp suất bất thường và cung cấp thông tin cho chức năng giám sát.

Việc lắp đặt cần bảo đảm môi chất tương thích với vật liệu tiếp xúc của cảm biến.

Hệ thống thử nghiệm và kiểm tra thiết bị

Trong các trạm thử áp suất, cảm biến có thể cung cấp dữ liệu liên tục cho bộ thu thập tín hiệu.

Tín hiệu điện áp giúp hệ thống ghi nhận sự thay đổi áp suất theo thời gian và hỗ trợ phân tích kết quả thử nghiệm.

Thay Thế Gems 1200-H-G-G30-02-A-3-U-A Cần Kiểm Tra Những Gì?

Không phải tất cả cảm biến có dải đo 300 psi đều thay thế trực tiếp cho nhau.

Để lựa chọn cảm biến tương đương, cần xác nhận trước hết là dải đo và loại áp suất. Model này sử dụng áp suất tương đối, không phải áp suất tuyệt đối hoặc áp suất chênh lệch.

Tiếp theo là tín hiệu đầu ra. Nguồn tín hiệu 1–5VDC khác với 0–5VDC, 0–10VDC và 4–20mA. Nếu sử dụng sai loại tín hiệu, chương trình điều khiển có thể phải được chỉnh sửa.

Kết nối cơ khí cũng cần được kiểm tra. Gems 1200-H-G-G30-02-A-3-U-A sử dụng ren ngoài 1/4″-18 NPT. Không nên nhầm với ren G1/4 BSPP vì hai loại ren có cấu trúc và phương pháp làm kín khác nhau.

Ngoài ra, đầu nối Mini DIN, bố trí chân điện, điện áp cấp và độ chính xác cần phù hợp với hệ thống hiện hữu.

Trong trường hợp cần thay thế bằng model khác, phải xác nhận cả tính tương thích của vật liệu cảm biến với môi chất và điều kiện vận hành.

Tình Trạng Cung Ứng Gems 1200-H-G-G30-02-A-3-U-A

Một số nhà cung cấp phụ tùng công nghiệp đã liệt kê mã 1200HGG3002A3UA trong nhóm hàng End of Life.

Tuy nhiên, tình trạng này chưa phải xác nhận trực tiếp từ hãng Gems Sensors rằng tất cả nguồn cung sản phẩm đã chấm dứt.

Đối với khách hàng cần mua đúng model để thay thế, nên kiểm tra tình trạng sản xuất, hàng tồn kho và khả năng cung ứng trước khi tiến hành đặt hàng.

Nếu sản phẩm không còn được cung cấp, phương án thay thế cần bảo đảm tương thích về dải đo, tín hiệu điện, kết nối ren và đặc tính kỹ thuật.

Việc chọn đúng cảm biến ngay từ đầu giúp giảm thời gian kiểm tra, hạn chế thay đổi hệ thống điện và tránh phát sinh sai số khi vận hành.

Gems 1200-H-G-G30-02-A-3-U-A – Tín Hiệu Chính Xác Cho Hệ Thống Giám Sát Áp Suất

Cảm biến áp suất Gems 1200-H-G-G30-02-A-3-U-A thuộc dòng Gems 1200 Series, có dải đo 0–300 psi, tín hiệu đầu ra 1–5VDC và kết nối áp suất ren ngoài 1/4″-18 NPT.

Sản phẩm được thiết kế để chuyển đổi áp suất thành tín hiệu điện phục vụ hệ thống điều khiển và giám sát công nghiệp.

Khả năng cung cấp tín hiệu analog liên tục giúp kỹ thuật viên theo dõi sự thay đổi áp suất, xây dựng chức năng cảnh báo và thu thập dữ liệu trong quá trình vận hành máy.

Khi lựa chọn Gems 1200-H-G-G30-02-A-3-U-A, cần đặc biệt lưu ý sự tương thích giữa tín hiệu cảm biến và module analog của bộ điều khiển.

Đối với nhu cầu mua hàng thay thế, việc xác nhận đầy đủ model, sơ đồ chân điện và điều kiện áp suất là yếu tố quan trọng để bảo đảm thiết bị hoạt động phù hợp với hệ thống hiện hữu.
