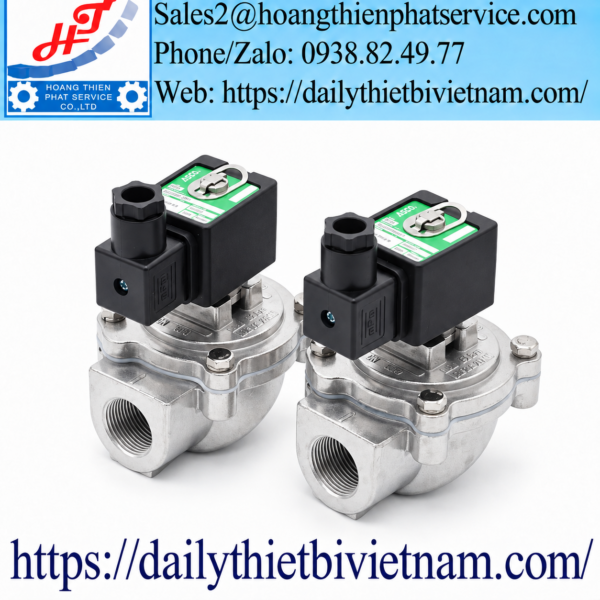

Van Giũ Bụi ASCO SCG353A060 – Van Xung Khí Nén 3 Inch, Series 353

Van giũ bụi ASCO SCG353A060 là thiết bị điều khiển xung khí nén chuyên dụng cho hệ thống lọc bụi túi vải, sử dụng cơ cấu màng van điều khiển bằng điện từ để tạo luồng khí thổi ngược làm sạch bề mặt túi lọc. Sản phẩm thuộc Series 353 của ASCO – thương hiệu thiết bị điều khiển lưu chất thuộc Emerson, được ứng dụng trong các hệ thống thu hồi bụi và xử lý khí thải tại nhà máy sản xuất.

Với kích thước kết nối 3 inch, kết cấu van thường đóng 2/2 và khả năng đóng mở nhanh, ASCO SCG353A060 đáp ứng yêu cầu giũ bụi theo chu kỳ, hỗ trợ duy trì hiệu quả lọc và giảm tổn thất áp suất qua hệ thống túi lọc.

1. Thông số kỹ thuật van ASCO SCG353A060

Van ASCO SCG353A060 thuộc nhóm van xung khí nén kích thước lớn của Series 353. Thông số Kv 170 m³/h là hệ số lưu lượng của van, không phải lượng khí tiêu thụ cho mỗi lần phát xung.

Mã SCG353A060 là mã nhận diện sản phẩm. Khi đặt hàng, cần bổ sung điện áp cuộn coil và đối chiếu cấu hình kết nối thực tế để đảm bảo tương thích với hệ thống.

2. Cơ chế giũ bụi bằng xung khí nén của ASCO SCG353A060

Khác với van điện từ đóng mở thông thường, van xung khí nén ASCO SCG353A060 được thiết kế để xả một lượng khí nén lớn trong thời gian ngắn. Luồng khí này tạo ra xung áp lực truyền vào túi lọc, làm bong lớp bụi bám bên ngoài bề mặt vật liệu lọc.

2.1. Trạng thái van đóng

Khi cuộn điện từ chưa được cấp tín hiệu, áp suất trong khoang điều khiển duy trì lực ép lên màng van. Màng được giữ ở vị trí đóng, ngăn khí nén từ bình chứa đi qua cửa xả.

Trong trạng thái này, hệ thống tích trữ khí nén để chuẩn bị cho chu kỳ giũ bụi tiếp theo.

2.2. Trạng thái mở xung

Khi bộ điều khiển giũ bụi cấp điện cho cuộn coil, van pilot thay đổi trạng thái, làm giảm áp suất trong khoang phía trên màng van.

Sự chênh lệch áp suất khiến màng chính nâng lên nhanh chóng, cho phép khí nén đi qua cửa xả với lưu lượng lớn.

Xung khí được truyền qua ống thổi vào bên trong túi lọc, tạo tác động làm bong lớp bụi tích tụ.

2.3. Trạng thái kết thúc xung

Sau khi tín hiệu điện ngắt, van pilot trở về trạng thái ban đầu. Áp suất tại khoang điều khiển được phục hồi, đẩy màng van đóng lại.

Quá trình này được lặp lại theo thời gian cài đặt trên bộ điều khiển giũ bụi, giúp hệ thống hoạt động tự động mà không cần thao tác bằng tay.

3. Kết cấu van giũ bụi ASCO SCG353A060

ASCO SCG353A060 sử dụng kết cấu màng van điều khiển gián tiếp, trong đó từng bộ phận đảm nhiệm chức năng riêng để tạo xung khí nén nhanh và ổn định.

Thân van nhôm: Là bộ phận chịu áp suất khí nén, được thiết kế với đường dẫn khí có tiết diện phù hợp nhằm giảm trở lực khi mở xung.

Màng van chính: Đảm nhiệm chức năng đóng kín và mở đường khí nén. Màng chịu sự chênh lệch áp suất giữa khoang điều khiển và đường khí chính.

Cụm van pilot: Điều khiển quá trình xả và nạp áp suất tại khoang phía trên màng chính, giúp van chuyển trạng thái khi có tín hiệu điện từ.

Cuộn coil điện từ: Chuyển đổi tín hiệu điện thành lực từ để tác động lên cơ cấu pilot. Điện áp coil được lựa chọn theo bộ điều khiển hiện có.

Lò xo và bộ phận làm kín: Hỗ trợ quá trình hồi vị, duy trì độ kín và ổn định chu kỳ đóng mở.

Nắp và các chi tiết liên kết: Bảo vệ cụm màng, đồng thời cho phép tiếp cận những bộ phận cần kiểm tra khi thực hiện bảo trì.

Chất lượng màng van, độ sạch của khí nén và tình trạng bộ phận pilot ảnh hưởng trực tiếp đến thời gian đáp ứng cũng như độ ổn định của từng xung giũ bụi.

4. ASCO SCG353A060 được lắp ở vị trí nào trong hệ thống lọc bụi?

Trong hệ thống Pulse Jet Dust Collector, van ASCO SCG353A060 thường được lắp trên đường cấp khí nén từ bình tích khí đến ống thổi giũ bụi.

Một hệ thống giũ bụi điển hình bao gồm máy nén khí, bộ xử lý khí, bình tích khí nén, van xung, ống thổi, túi lọc và bộ điều khiển thời gian.

Khi có lệnh giũ bụi, van phát xung cho từng hàng túi lọc theo trình tự được thiết lập, hạn chế tình trạng nhiều van đồng thời xả khí làm sụt áp suất nguồn.

Việc lựa chọn kích thước van phải phù hợp với thể tích bình tích khí, số lượng túi lọc, chiều dài ống thổi và áp suất giũ bụi yêu cầu.

5. Ứng dụng van ASCO SCG353A060 theo từng ngành sản xuất

Đối với các khu vực có nguy cơ bụi cháy nổ, cần xác nhận yêu cầu phân vùng nguy hiểm, chứng nhận thiết bị điện và giải pháp bảo vệ nổ phù hợp trước khi lựa chọn van.

6. Các model ASCO Series 353 và kích thước tương ứng

Bên cạnh model SCG353A060, ASCO còn cung cấp nhiều phiên bản van giũ bụi thuộc Series 353 với kích thước kết nối khác nhau.

Một số mã Series 353 đời cũ được cập nhật sang phiên bản có ký hiệu G, chẳng hạn SCG353A060 và SCG353G060. Tuy nhiên, khi thay thế cần xác nhận với nhà sản xuất về kích thước kết nối, điện áp, vật liệu màng và tính tương thích cơ khí.

7. Lưu ý kỹ thuật khi lựa chọn van giũ bụi ASCO SCG353A060

7.1. Xác nhận điện áp cuộn coil

ASCO Series 353 có nhiều tùy chọn điện áp điều khiển, trong đó có 24VDC và 230VAC tùy phiên bản. Việc lựa chọn coil cần căn cứ vào bộ điều khiển giũ bụi hiện có, tránh sử dụng sai điện áp dẫn đến hỏng cuộn điện từ.

7.2. Kiểm tra áp suất khí nén

Áp suất khí cấp phải nằm trong dải làm việc cho phép của van. Áp suất quá thấp có thể khiến màng không mở hoàn toàn, trong khi áp suất quá cao có thể ảnh hưởng đến độ bền của các chi tiết.

7.3. Kiểm tra kích thước đường ống

Van SCG353A060 có kích thước danh nghĩa 3 inch. Khi lắp đặt cần xác định kiểu ren, đường kính ống và không gian thao tác để đảm bảo kết nối phù hợp.

7.4. Kiểm soát chất lượng khí nén

Khí nén nên được xử lý nhằm hạn chế nước ngưng, dầu và tạp chất. Chất lượng khí không phù hợp có thể gây kẹt cơ cấu pilot, giảm độ kín màng van hoặc làm chậm quá trình đóng mở.

7.5. Bảo trì màng van định kỳ

Màng van là bộ phận trực tiếp chịu tác động của sự chênh lệch áp suất trong mỗi chu kỳ xung. Cần kiểm tra tình trạng nứt, biến dạng, lão hóa và độ kín trong quá trình bảo dưỡng.

Với dòng SCG353A060, các bộ phụ tùng màng van tham khảo gồm C113432 và C113433 tùy phiên bản cuộn điện. Cần đối chiếu đúng tài liệu phụ tùng trước khi đặt mua.

8. Cung cấp van giũ bụi ASCO SCG353A060 tại Việt Nam

Van giũ bụi ASCO SCG353A060 được sử dụng trong các hệ thống lọc bụi yêu cầu xung khí nén lưu lượng lớn, đóng mở nhanh và khả năng làm việc theo chu kỳ tự động.

Hoàng Thiên Phát hỗ trợ cung cấp và báo giá van điện từ giũ bụi ASCO, các model thuộc Series 353 cùng những phụ kiện thay thế như màng van, bộ repair kit và cuộn coil điện từ.

Đối với đơn hàng 20 van ASCO SCG353A060, cần xác nhận điện áp coil, kiểu kết nối, yêu cầu phụ kiện và mã sản phẩm hiện hành trước khi chốt cấu hình đặt hàng.
