Cảm Biến Từ TURCK BIM-M12E-Y1X-H1141 – 1074003, NAMUR, ATEX

Cảm biến từ TURCK BIM-M12E-Y1X-H1141 là cảm biến phát hiện từ trường thuộc dòng Magnetic-inductive Proximity Sensor của TURCK. Thiết bị được thiết kế để nhận biết vị trí của nam châm vĩnh cửu mà không cần tiếp xúc trực tiếp với cơ cấu chuyển động.

Với mã đặt hàng 1074003, cảm biến TURCK BIM-M12E-Y1X-H1141 có thân ren M12 × 1, ngõ ra NAMUR 2 dây, điện áp danh nghĩa 8,2VDC và khoảng cách phát hiện 90mm khi sử dụng nam châm DMR31-15-5.

Sản phẩm có chứng nhận ATEX cho các khu vực nguy hiểm theo điều kiện quy định, phù hợp với hệ thống giám sát vị trí, thiết bị điều khiển quá trình và các ứng dụng yêu cầu giao tiếp NAMUR.

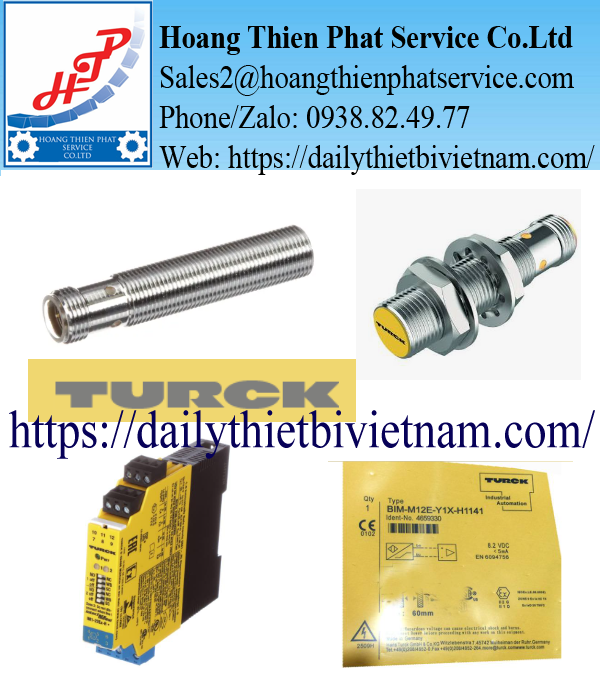

Cảm biến từ trường TURCK BIM-M12E-Y1X-H1141, mã đặt hàng 1074003.

Khi cần phát hiện nam châm thay vì phát hiện kim loại

Trong hệ thống tự động hóa, cảm biến tiệm cận điện cảm thường được sử dụng để phát hiện vật thể kim loại ở khoảng cách ngắn. Tuy nhiên, một số ứng dụng cần nhận biết vị trí của cơ cấu chuyển động thông qua nam châm được gắn bên trong hoặc bên ngoài thiết bị.

TURCK BIM-M12E-Y1X-H1141 được thiết kế cho nhu cầu này.

Thay vì phát hiện kim loại thông thường, cảm biến nhận biết từ trường của nam châm vĩnh cửu khi nam châm đi vào vùng cảm ứng.

Cảm biến có thể phát hiện nam châm xuyên qua một số vật liệu không có tính sắt từ như nhựa, nhôm hoặc thép không gỉ phù hợp. Nhờ đó, thiết bị có thể được bố trí phía ngoài cơ cấu mà vẫn nhận biết được vị trí nam châm bên trong.

Khả năng này đặc biệt hữu ích trong những ứng dụng không thuận tiện lắp công tắc hành trình tiếp xúc hoặc cần hạn chế tác động cơ khí lên thiết bị đo.

Thông số kỹ thuật TURCK BIM-M12E-Y1X-H1141

Các thông số điện, cơ khí và chứng nhận được đối chiếu theo tài liệu kỹ thuật TURCK của mã 1074003.

Tín hiệu NAMUR 2 dây khác gì cảm biến PNP/NPN?

Đây là nội dung quan trọng khi lựa chọn cảm biến TURCK BIM-M12E-Y1X-H1141 cho hệ thống điều khiển.

Cảm biến PNP hoặc NPN thông thường tạo tín hiệu chuyển mạch điện áp để đưa đến ngõ vào số tương thích của PLC.

Trong khi đó, cảm biến NAMUR hoạt động bằng cách thay đổi mức dòng điện trong mạch 2 dây. Bộ khuếch đại NAMUR hoặc mô-đun đầu vào chuyên dụng sẽ nhận biết trạng thái dựa trên mức dòng điện này.

Với TURCK BIM-M12E-Y1X-H1141, thông số dòng điện được quy định như sau:

Khi nam châm tiến vào vùng phát hiện, mạch điện bên trong cảm biến thay đổi dòng điện đầu ra. Thiết bị giao tiếp NAMUR đọc giá trị dòng để xác định trạng thái.

Lưu ý kỹ thuật: Không được đấu trực tiếp BIM-M12E-Y1X-H1141 vào nguồn 24VDC như cảm biến PNP/NPN thông thường. Thiết bị cần sử dụng nguồn và bộ giao tiếp phù hợp với tiêu chuẩn NAMUR.

Minh họa cảm biến NAMUR kết nối với bộ khuếch đại chuyển mạch hoặc mô-đun cách ly.

Vì sao TURCK BIM-M12E-Y1X-H1141 được sử dụng trong khu vực nguy hiểm?

Một đặc điểm đáng chú ý của cảm biến từ TURCK BIM-M12E-Y1X-H1141 là khả năng sử dụng trong khu vực có nguy cơ cháy nổ khi đáp ứng đúng điều kiện chứng nhận.

Thiết bị có thông tin phân loại ATEX:

II 1 G – Ex ia IIC T6 Ga

II 1 D – Ex ia IIIC T135°C Da

Các ký hiệu này thể hiện thiết bị được thiết kế và chứng nhận cho những môi trường khí hoặc bụi có nguy cơ cháy nổ theo các nhóm và điều kiện quy định.

Ứng dụng tại khu vực Zone 0 và Zone 20

Theo dữ liệu hãng, BIM-M12E-Y1X-H1141 thuộc nhóm thiết bị cho phép xem xét sử dụng tại Zone 0 đối với khí và Zone 20 đối với bụi.

Tuy nhiên, chứng nhận ATEX của cảm biến không đồng nghĩa có thể đấu nối trực tiếp vào bất kỳ hệ thống điện nào.

Việc sử dụng trong vùng nguy hiểm cần kết hợp với bộ cách ly an toàn nội tại, nguồn cấp và phương án đấu nối đáp ứng các thông số an toàn điện của toàn bộ mạch.

Khả năng tích hợp trong hệ thống an toàn chức năng

TURCK công bố dữ liệu đánh giá SIL 2 đối với cấu hình HFT0 ở chế độ nhu cầu thấp, đồng thời có thể đạt mức SIL cao hơn trong cấu hình dự phòng phù hợp.

Cần phân biệt giữa khả năng của riêng phần tử cảm biến và mức SIL của toàn bộ hệ thống an toàn. Mức an toàn cuối cùng phải được đánh giá theo cấu trúc mạch, bộ xử lý, phần tử chấp hành và các điều kiện sử dụng thực tế.

Khoảng cách phát hiện 90mm được xác định như thế nào?

TURCK BIM-M12E-Y1X-H1141 có khoảng cách phát hiện danh nghĩa 90mm khi sử dụng nam châm tham chiếu DMR31-15-5.

Đây không phải là khoảng cách phát hiện cố định đối với tất cả loại nam châm.

Cường độ từ trường, kích thước nam châm, hướng đặt nam châm và vật liệu nằm giữa nam châm với cảm biến đều có thể ảnh hưởng đến khoảng cách chuyển mạch.

Khi lắp đặt, kỹ thuật viên cần xác định vị trí nam châm trong cả trạng thái tác động và không tác động. Khoảng cách giữa hai trạng thái phải đủ để tín hiệu chuyển mạch ổn định.

Đối với cơ cấu có rung động hoặc sai lệch vị trí, nên kiểm tra nhiều lần để bảo đảm cảm biến không chuyển trạng thái ngoài mong muốn.

Kết cấu thân ren M12 và yêu cầu lắp đặt

Cảm biến TURCK BIM-M12E-Y1X-H1141 được thiết kế dạng trụ ren M12 × 1, chiều dài thân 62mm và vỏ đồng thau mạ crom.

Thiết kế thân ren cho phép điều chỉnh khoảng cách bằng cách thay đổi vị trí cảm biến trên giá đỡ. Sau khi xác định được vùng phát hiện phù hợp, cảm biến được cố định bằng đai ốc.

Theo tài liệu TURCK, mô-men siết tối đa của đai ốc cố định là 10Nm. Không nên siết vượt giới hạn vì có thể làm ảnh hưởng đến thân cảm biến hoặc kết cấu lắp đặt.

Mặt cảm biến sử dụng vật liệu PBT gia cường sợi thủy tinh, trong khi cấp bảo vệ IP67 giúp hạn chế sự xâm nhập của bụi và nước trong điều kiện thử nghiệm tương ứng.

Khi lắp đặt trong môi trường có rung động, cần kiểm tra độ chắc chắn của giá đỡ và khoảng cách đến nam châm để bảo đảm tín hiệu phát hiện không bị gián đoạn.

Minh họa kích thước và kết cấu thân ren M12 của cảm biến TURCK BIM-M12E-Y1X-H1141.

Ứng dụng thực tế của cảm biến từ TURCK BIM-M12E-Y1X-H1141

Giám sát vị trí cơ cấu chuyển động

Trong các hệ thống tự động, cảm biến có thể phát hiện vị trí của một chi tiết được gắn nam châm vĩnh cửu.

Khi nam châm đến gần, TURCK BIM-M12E-Y1X-H1141 tạo ra sự thay đổi dòng điện NAMUR. Bộ điều khiển sử dụng tín hiệu này để xác nhận cơ cấu đã đạt vị trí yêu cầu.

Phát hiện vị trí piston có nam châm

Đối với xi lanh có piston từ tính và kết cấu vật liệu phù hợp, cảm biến có thể được sử dụng để theo dõi vị trí piston từ bên ngoài.

Ứng dụng này cần kiểm tra cường độ từ trường, vật liệu thân xi lanh và khoảng cách thực tế. Không phải mọi xi lanh khí nén hoặc thủy lực đều tương thích với model BIM-M12E-Y1X-H1141.

Giám sát trạng thái van và cơ cấu đóng mở

Cảm biến có thể phát hiện vị trí của nam châm gắn trên cơ cấu báo trạng thái van hoặc bộ truyền động.

Tín hiệu được đưa đến hệ thống điều khiển để xác nhận trạng thái cơ khí, phục vụ giám sát và vận hành.

Hệ thống điều khiển tại khu vực có nguy cơ cháy nổ

Với chứng nhận ATEX, cảm biến từ TURCK BIM-M12E-Y1X-H1141 phù hợp để xem xét sử dụng trong các hệ thống đo vị trí thuộc ngành hóa chất, dầu khí và những khu vực nguy hiểm khác.

Việc lắp đặt phải bảo đảm đúng phân vùng nguy hiểm, thông số an toàn nội tại và chứng nhận của các thiết bị liên quan.

Minh họa ứng dụng cảm biến từ trong hệ thống giám sát vị trí cơ cấu chấp hành.

Những sai sót cần tránh khi thay thế TURCK BIM-M12E-Y1X-H1141

Khi thay cảm biến trong hệ thống đang vận hành, cần kiểm tra chính xác model và mã đặt hàng. Những cảm biến có cùng kích thước M12 chưa chắc tương thích về nguyên lý phát hiện hoặc ngõ ra điện.

Đối với TURCK 1074003, điểm quan trọng nhất là ngõ ra NAMUR 2 dây, khác với các phiên bản PNP/NPN sử dụng nguồn 24VDC.

Ngoài ra, cần kiểm tra khoảng cách phát hiện, loại nam châm, kích thước thân và kiểu đầu nối M12.

Nếu cảm biến được sử dụng trong khu vực nguy hiểm, thiết bị thay thế phải đáp ứng các yêu cầu chứng nhận và thông số an toàn tương ứng.

Không nên lựa chọn một cảm biến từ thông thường chỉ vì cùng kiểu ren hoặc hình dạng bên ngoài.

Các bước kiểm tra khi cảm biến không nhận nam châm

Khi hệ thống không nhận tín hiệu vị trí, kỹ thuật viên nên kiểm tra nguồn cấp và bộ khuếch đại NAMUR trước tiên.

Nếu nguồn cấp đúng nhưng tín hiệu không thay đổi, cần kiểm tra vị trí nam châm, khoảng cách lắp đặt và hướng từ trường.

Trường hợp tín hiệu chuyển mạch không ổn định, nguyên nhân có thể đến từ rung động cơ khí, nam châm dịch chuyển hoặc nhiễu từ trường bên ngoài.

Khi cần đo dòng điện, phải sử dụng dụng cụ và quy trình phù hợp với yêu cầu an toàn của khu vực lắp đặt. Đặc biệt, không tự ý đấu thiết bị đo hoặc thay đổi mạch khi đang vận hành trong vùng nguy hiểm.

Báo giá cảm biến từ TURCK BIM-M12E-Y1X-H1141 – 1074003

Cảm biến từ TURCK BIM-M12E-Y1X-H1141 là thiết bị phát hiện từ trường sử dụng ngõ ra NAMUR, được thiết kế cho các ứng dụng đo vị trí không tiếp xúc và hệ thống yêu cầu an toàn nội tại.

Sản phẩm có thân ren M12, khoảng cách phát hiện danh nghĩa 90mm với nam châm DMR31-15-5 và điện áp danh nghĩa 8,2VDC.

Khách hàng cần mua TURCK BIM-M12E-Y1X-H1141 – Part Number 1074003 nên cung cấp đúng model, số lượng yêu cầu và thời gian cần hàng.

Đối với nhu cầu thay thế trong nhà máy, nên cung cấp thêm hình ảnh nhãn cảm biến cũ, loại bộ khuếch đại NAMUR đang sử dụng và yêu cầu chứng nhận ATEX nếu có.

Giá bán, thời gian giao hàng và chứng từ CO/CQ cần được xác nhận theo nguồn cung thực tế.
