Bơm Bánh Răng Thủy Lực Galtech 1SPA6,3D-14NN0 – Giải Pháp Cấp Dầu Chính Xác Cho Máy Công Nghiệp

Một hệ thống thủy lực hoạt động ổn định không chỉ phụ thuộc vào áp suất dầu. Lưu lượng bơm, tốc độ quay, khả năng chịu tải và độ chính xác của các kết nối cơ khí đều ảnh hưởng trực tiếp đến hiệu quả vận hành của máy.

Galtech 1SPA6,3D-14NN0 là bơm bánh răng thủy lực ăn khớp ngoài thuộc dòng Galtech 1SP, Group 1. Sản phẩm có dung tích riêng danh nghĩa 6,3 cm³/vòng, chiều quay phải, được sử dụng để cung cấp dầu cho các hệ thống truyền động thủy lực công nghiệp.

Với thiết kế thân nhôm gọn nhẹ, cơ cấu bánh răng đơn giản và khả năng tạo lưu lượng theo tốc độ quay, dòng Galtech 1SPA phù hợp với các cụm nguồn thủy lực, thiết bị nâng hạ, máy công nghiệp và hệ thống cơ khí sử dụng xi lanh thủy lực.

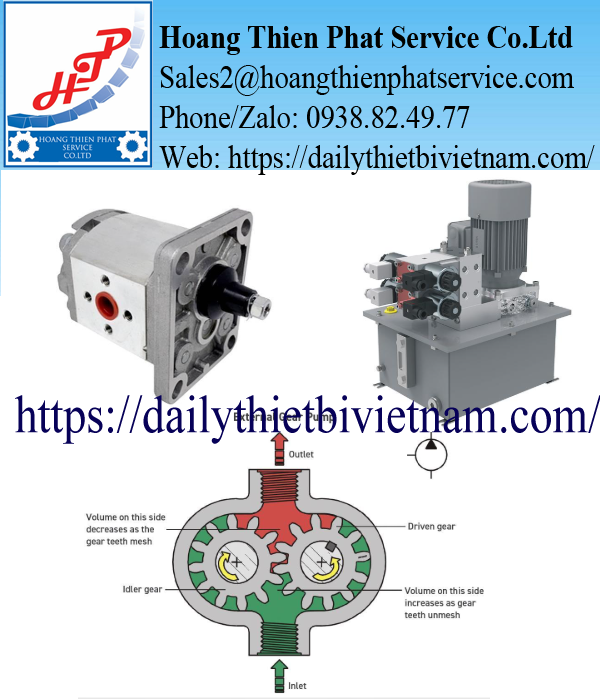

Hình minh họa bơm bánh răng thủy lực Galtech Group 1, dung tích 6,3 cm³/vòng. Kiểu trục và mặt bích của mã 14NN0 cần đối chiếu riêng.

Khi Máy Thủy Lực Hoạt Động Chậm, Bơm Có Phải Là Nguyên Nhân?

Một xi lanh thủy lực di chuyển chậm hơn bình thường chưa chắc do áp suất bơm không đủ.

Trong nhiều trường hợp, nguyên nhân xuất phát từ lưu lượng dầu cấp đến xi lanh giảm, tốc độ động cơ không đạt yêu cầu hoặc hệ thống xuất hiện tổn thất bên trong.

Bơm bánh răng Galtech 1SPA6,3D-14NN0 hoạt động theo nguyên lý thể tích cố định. Mỗi vòng quay của trục bơm tạo ra một thể tích dịch chuyển dầu danh nghĩa khoảng 6,3 cm³.

Do đó, khi tốc độ quay thay đổi, lưu lượng dầu lý thuyết cũng thay đổi tương ứng.

Đây là đặc điểm quan trọng khi kỹ thuật viên tính toán thời gian nâng hạ, tốc độ di chuyển của xi lanh hoặc công suất cần thiết cho hệ thống.

Điểm cần hiểu là bơm không tự tạo ra một mức áp suất cố định. Áp suất hình thành khi lưu lượng dầu gặp tải hoặc trở lực trong mạch thủy lực.

Vì vậy, lựa chọn đúng bơm đòi hỏi phải xem xét đồng thời lưu lượng, áp suất làm việc và công suất động cơ.

Giải Mã Galtech 1SPA6,3D-14NN0 – Những Ký Tự Quyết Định Khả Năng Lắp Thay

Trong các dòng bơm bánh răng thủy lực, cùng một dung tích vẫn có thể tồn tại nhiều kiểu trục, mặt bích và cửa dầu khác nhau.

Chính vì vậy, mã sản phẩm là cơ sở quan trọng nhất để lựa chọn hàng thay thế.

Phần 1SPA6,3D có thể xác định được nhóm bơm và những đặc điểm chính. Tuy nhiên, mã hậu tố 14NN0 chưa được xác nhận đầy đủ bằng catalog chính hãng, nên không nên tự kết luận loại trục, mặt bích hoặc kích thước cửa dầu.

Đối với đơn hàng thay thế, cần giữ nguyên đầy đủ mã 1SPA6,3D-14NN0 khi gửi yêu cầu báo giá.

Một Vòng Quay Của Bơm Galtech Dịch Chuyển Bao Nhiêu Dầu?

Cấu tạo của bơm bánh răng Galtech Group 1 gồm hai bánh răng ăn khớp ngoài được lắp bên trong thân bơm.

Bánh răng chủ động nhận chuyển động từ trục dẫn động. Khi quay, bánh răng này kéo bánh răng còn lại chuyển động theo hướng ngược chiều.

Tại khu vực cửa hút, các răng bánh răng tách nhau làm tăng thể tích khoang chứa dầu. Dầu thủy lực đi vào và được vận chuyển theo các khoảng không giữa răng và thân bơm.

Khi các bánh răng tiến đến cửa đẩy, những khoang chứa dầu thu hẹp lại, đưa dầu vào đường áp suất của hệ thống.

Minh họa nguyên lý bơm bánh răng ăn khớp ngoài: dầu được vận chuyển từ cửa hút đến cửa đẩy nhờ chuyển động của hai bánh răng.

Điểm khác biệt so với bơm piston biến thiên là bơm bánh răng loại này không có cơ cấu thay đổi dung tích riêng trong quá trình vận hành.

Muốn thay đổi lưu lượng, hệ thống có thể thay đổi tốc độ quay của bơm hoặc sử dụng các phương án điều khiển dòng dầu phù hợp.

Cấu tạo đơn giản cũng là một trong những lý do khiến bơm bánh răng được sử dụng phổ biến trong các cụm nguồn thủy lực công suất nhỏ và trung bình.

Lưu Lượng Galtech 1SPA6,3D-14NN0 Theo Tốc Độ Động Cơ

Để lựa chọn bơm phù hợp, cần biết lượng dầu thiết bị có thể cấp trong một phút.

Công thức tính lưu lượng lý thuyết:

Trong đó, Q là lưu lượng tính bằng L/phút; Vg là dung tích riêng tính bằng cm³/vòng; n là tốc độ quay tính bằng vòng/phút.

Với dung tích riêng danh nghĩa 6,3 cm³/vòng, có thể ước tính lưu lượng như sau:

Đây là lưu lượng lý thuyết. Lưu lượng thực tế thường thấp hơn do rò rỉ nội bộ và phụ thuộc vào hiệu suất thể tích của bơm tại từng điều kiện vận hành.

Một máy sử dụng động cơ 1.450 vòng/phút sẽ có lưu lượng lý thuyết khoảng 9,14 L/phút. Nếu hệ thống yêu cầu lưu lượng lớn hơn đáng kể, cần đánh giá lại dung tích bơm hoặc tốc độ truyền động thay vì chỉ tăng áp suất.

Áp Suất Làm Việc Của Galtech Group 1 Có Gì Đáng Chú Ý?

Dòng Galtech 1SP dung tích 6,3 cm³/vòng có các giới hạn áp suất tham chiếu theo catalog kỹ thuật.

Áp suất 170 bar thể hiện giới hạn vận hành liên tục tham chiếu, không phải áp suất bơm tự duy trì trong mọi tình huống.

Mức áp suất 210 bar là giới hạn đỉnh trong thời gian ngắn theo điều kiện cho phép, không nên sử dụng như áp suất vận hành liên tục.

Trong hệ thống thực tế, cần bố trí van an toàn để kiểm soát áp suất và hạn chế nguy cơ quá tải.

Đồng thời, công suất động cơ phải phù hợp với lưu lượng và áp suất yêu cầu. Một động cơ có công suất quá nhỏ có thể bị quá tải khi máy làm việc dưới tải lớn.

Vì Sao Bơm Galtech 1SPA Được Sử Dụng Trong Nhiều Cụm Nguồn Thủy Lực?

Không phải hệ thống nào cũng cần sử dụng bơm piston hoặc bơm điều khiển điện tử phức tạp.

Với những ứng dụng có yêu cầu lưu lượng tương đối ổn định, bơm bánh răng thể tích cố định mang lại giải pháp dễ tích hợp và phù hợp về kết cấu.

Cấu tạo gọn cho không gian lắp đặt hạn chế

Galtech Group 1 sử dụng thân bơm nhôm với kích thước tương đối nhỏ.

Đặc điểm này giúp bơm có thể được bố trí trong các cụm nguồn dầu gọn, kết hợp với động cơ điện, thùng dầu và các van điều khiển.

Cơ cấu truyền động trực tiếp

Bánh răng bên trong nhận chuyển động từ trục bơm, giúp chuyển đổi cơ năng của động cơ thành năng lượng dòng dầu.

Khi lắp đặt đúng tâm và lựa chọn khớp nối phù hợp, hệ thống có thể hạn chế tải cơ học không mong muốn tác động lên trục bơm.

Dễ ứng dụng trong các mạch thủy lực thông dụng

Bơm có thể kết hợp với van phân phối, van một chiều, van an toàn và xi lanh để tạo thành một hệ thống thủy lực hoàn chỉnh.

Cấu hình đơn giản giúp việc kiểm tra nguyên lý làm việc, xác định lưu lượng và bảo dưỡng thuận tiện hơn.

Có nhiều lựa chọn cấu hình cơ khí

Dòng Galtech 1SP có nhiều phương án trục, mặt bích và kiểu kết nối cửa dầu.

Điều này cho phép lựa chọn bơm theo yêu cầu lắp đặt của từng hệ thống.

Tuy nhiên, chính sự đa dạng này cũng khiến việc đối chiếu đầy đủ model trở nên đặc biệt quan trọng khi mua hàng thay thế.

Galtech 1SPA6,3D-14NN0 Phù Hợp Với Những Hệ Thống Nào?

Hình minh họa cụm nguồn thủy lực sử dụng bơm bánh răng và động cơ điện.

Cụm nguồn thủy lực cho máy sản xuất

Trong các cụm nguồn thủy lực HPU, bơm bánh răng được dẫn động bằng động cơ điện để tạo lưu lượng dầu cấp cho toàn bộ hệ thống.

Galtech 1SPA6,3D-14NN0 có thể được xem xét trong các cụm nguồn yêu cầu lưu lượng nhỏ, áp suất phù hợp và không gian lắp đặt gọn.

Thiết bị nâng hạ thủy lực

Các bàn nâng, cơ cấu nâng hạ và hệ thống điều khiển bằng xi lanh có thể sử dụng bơm bánh răng để đưa dầu vào khoang làm việc.

Khi lựa chọn cần tính toán đường kính xi lanh, hành trình, tải nâng và thời gian thực hiện chu trình.

Máy ép và cơ cấu kẹp thủy lực

Một số máy ép và bộ gá kẹp sử dụng nguồn dầu để tạo lực tác động lên chi tiết.

Trong các ứng dụng này, cần lựa chọn bơm theo lưu lượng cần thiết và khả năng chịu áp suất, không chỉ theo công suất động cơ.

Máy nông nghiệp và thiết bị cơ khí

Dòng bơm Group 1 được sử dụng trong nhiều hệ thống thủy lực nhỏ của thiết bị cơ khí và máy nông nghiệp.

Ưu điểm là kết cấu gọn, có thể tích hợp trong các mạch thủy lực tương đối đơn giản và sử dụng nhiều phương án dẫn động khác nhau.

Mua Bơm Galtech Cùng Dung Tích 6,3 cm³/vòng Có Thay Thế Được Không?

Đây là vấn đề đáng quan tâm nhất đối với bộ phận bảo trì.

Một bơm Galtech Group 1 có dung tích 6,3 cm³/vòng chưa chắc thay thế trực tiếp cho Galtech 1SPA6,3D-14NN0.

Nguyên nhân nằm ở cấu hình lắp ghép.

Trục dẫn động: Đường kính, hình dạng và chiều dài trục phải phù hợp với khớp nối hiện có. Trục côn, trục then hoặc các cấu hình trục khác không thể mặc nhiên lắp thay cho nhau.

Mặt bích: Kích thước định tâm, số lượng và khoảng cách lỗ bắt bu lông phải phù hợp với giá đỡ hoặc động cơ.

Cửa hút và cửa đẩy: Kích thước, hướng bố trí và kiểu kết nối phải tương thích với đường ống thủy lực.

Chiều quay: Ký hiệu D thể hiện chiều quay phải. Lắp bơm không đúng chiều quay thiết kế có thể gây hư hỏng hoặc khiến hệ thống hoạt động sai.

Mã cấu hình 14NN0: Phải xác nhận bằng bản vẽ hoặc tài liệu của nhà sản xuất trước khi quyết định thay bằng một biến thể khác.

Đối với khách hàng cần báo giá nhanh, hình ảnh tem bơm, hình mặt bích và hình đầu trục là những thông tin rất hữu ích.

Những Dấu Hiệu Cho Thấy Bơm Bánh Răng Cần Được Kiểm Tra

Trong quá trình vận hành, bơm thủy lực có thể xuất hiện những hiện tượng bất thường do nhiều nguyên nhân.

Khi lưu lượng cấp giảm, xi lanh có thể di chuyển chậm hơn. Nếu bơm đã bị mài mòn, tổn thất rò rỉ nội bộ có thể tăng và khiến hiệu suất thể tích giảm.

Khi bơm phát ra tiếng ồn khác thường, nên kiểm tra mức dầu, lọc hút, đường ống và điều kiện hút dầu trước khi kết luận hỏng cơ cấu bánh răng.

Nếu dầu thủy lực quá nóng, cần đánh giá tình trạng tải, van an toàn, độ nhớt dầu và hệ thống giải nhiệt.

Ngoài ra, độ lệch tâm giữa trục động cơ và trục bơm cũng có thể tạo tải bất thường lên ổ đỡ và làm giảm tuổi thọ cụm truyền động.

Việc kiểm tra nên được thực hiện khi hệ thống đã ngừng hoạt động và áp suất dầu đã được xả an toàn.

Lựa Chọn Galtech 1SPA6,3D-14NN0 – Đúng Mã Quan Trọng Hơn Chọn Gần Giống

Đối với một bơm bánh răng thủy lực, dung tích riêng và áp suất là những thông số quan trọng nhưng chưa đủ để quyết định khả năng thay thế.

Galtech 1SPA6,3D-14NN0 thuộc dòng bơm bánh răng ăn khớp ngoài Group 1, có dung tích riêng danh nghĩa 6,3 cm³/vòng và chiều quay phải.

Dòng bơm này phù hợp để xem xét cho các cụm nguồn thủy lực, hệ thống nâng hạ, cơ cấu kẹp và máy công nghiệp cần lưu lượng dầu tương ứng.

Tuy nhiên, khi thay thế sản phẩm đã lắp trên máy, cần kiểm tra chính xác hậu tố cấu hình 14NN0, kiểu trục, mặt bích và cổng dầu.

Việc xác nhận đúng thông số ngay từ giai đoạn báo giá giúp hạn chế mua nhầm thiết bị, giảm thời gian sửa đổi cơ khí và đưa máy trở lại vận hành thuận lợi hơn.
