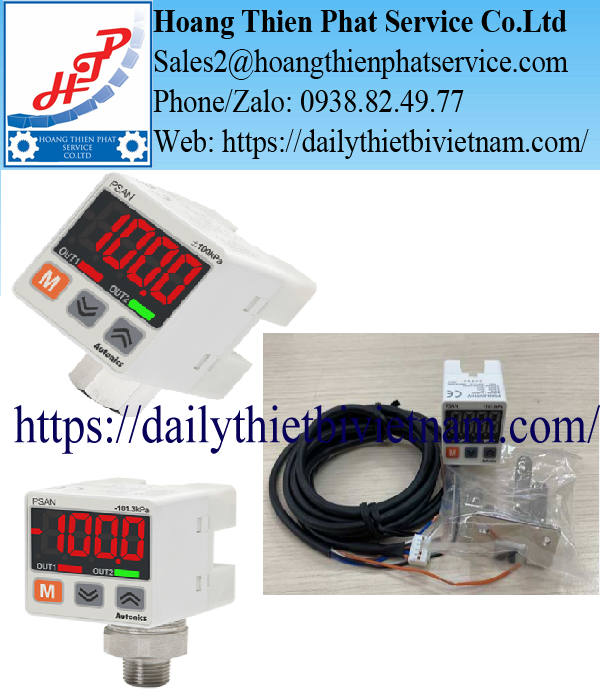

Cảm Biến AUTONICS PSAN-DC01CV-Rc1/8

Dải đo danh nghĩa -101,3 đến +100 kPa giúp thiết bị có thể giám sát quá trình hình thành chân không và những điều kiện áp suất dương trong phạm vi thiết kế.

Khả năng đo hai chiều này tạo sự linh hoạt khi sử dụng cảm biến trên các hệ thống cần kiểm soát áp suất biến thiên quanh mức áp suất khí quyển.

Tuy nhiên, cảm biến không được thiết kế để thay thế đồng hồ đo áp suất cao trong các hệ thống khí nén vận hành ở mức nhiều bar.

Nhận diện mã PSAN-DC01CV-Rc1/8 theo cấu hình kỹ thuật

Mã sản phẩm của AUTONICS được xây dựng để phân biệt các phiên bản cảm biến theo dạng áp suất, hướng lắp đặt, tín hiệu đầu ra và chuẩn kết nối.

Thành phần mã	Ý nghĩa
PSAN	Dòng cảm biến áp suất hiển thị kỹ thuật số
D	Cổng áp suất bố trí phía dưới
C	Đo áp suất âm và dương – Compound
01	Dải áp suất danh nghĩa 100 kPa
C	Kết nối dạng giắc cắm
V	Ngõ ra analog điện áp 1–5VDC
Rc1/8	Chuẩn ren kết nối áp suất

Phiên bản PSAN-DC01CV-Rc1/8 sử dụng ngõ ra điều khiển NPN Open Collector. Nếu hệ thống yêu cầu ngõ ra PNP, cần lựa chọn phiên bản có mã tương ứng.

Khi đặt mua thiết bị thay thế, khách hàng nên giữ nguyên toàn bộ mã PSAN-DC01CV-Rc1/8, đặc biệt là ký hiệu DC01CV và chuẩn cổng Rc1/8.

Thông số kỹ thuật cảm biến AUTONICS PSAN-DC01CV-Rc1/8

Thông số	Giá trị
Hãng sản xuất	AUTONICS
Model	PSAN-DC01CV-Rc1/8
Series	PSAN
Loại thiết bị	Digital Display Pressure Sensor
Phương pháp đo	Cảm biến áp suất điện tử
Loại áp suất	Compound Pressure
Dải áp suất định mức	-101,3 đến +100,0 kPa
Môi chất đo	Không khí, khí không ăn mòn
Nguồn cấp	12–24VDC ±10%
Ngõ ra điều khiển	NPN Open Collector
Ngõ ra analog	1–5VDC
Dòng tiêu thụ phiên bản ngõ ra điện áp	Tối đa 50 mA
Thời gian đáp ứng	2,5 / 5 / 100 / 500 / 1000 ms
Sai số lặp lại ngõ ra điều khiển	±0,2% F.S. ±1 khoảng hiển thị tối thiểu
Đơn vị hiển thị	kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O
Kết nối áp suất	Rc1/8
Vị trí cổng áp suất	Phía dưới
Kiểu kết nối điện	Giắc cắm, cấu hình cáp 2 m
Cấp bảo vệ	IP40
Nhiệt độ môi trường	-10 đến +50°C
Độ ẩm môi trường	30–80% RH
Vật liệu mặt trước	Polycarbonate
Vật liệu vỏ sau	PBT gia cường 15% sợi thủy tinh
Vật liệu cổng áp suất	Đồng thau mạ niken
Khối lượng thiết bị	Khoảng 85 g
Xuất xứ thương hiệu	Hàn Quốc

Các giới hạn nhiệt độ và độ ẩm áp dụng trong môi trường không đóng băng, không ngưng tụ. Khả năng bảo vệ IP40 cần được xem xét khi lắp tại vị trí có bụi hoặc hơi ẩm.

Tín hiệu NPN giúp PLC nhận biết trạng thái áp suất

AUTONICS PSAN-DC01CV-Rc1/8 được trang bị ngõ ra điều khiển NPN Open Collector.

Đây là dạng ngõ ra transistor thường được sử dụng để cung cấp tín hiệu đóng/ngắt cho đầu vào số của PLC hoặc mạch điều khiển tương thích.

Khi áp suất đạt đến ngưỡng được thiết lập, trạng thái đầu ra thay đổi theo chế độ điều khiển đã cài đặt.

Trong hệ thống hút chân không, kỹ thuật viên có thể sử dụng tín hiệu này để xác nhận cơ cấu hút đã đạt áp suất cần thiết.

Chẳng hạn, nếu máy gắp sản phẩm yêu cầu một ngưỡng chân không nhất định, cảm biến có thể cung cấp tín hiệu cho PLC khi áp suất đạt đến mức cài đặt.

PLC sau đó mới cho phép cơ cấu chuyển động sang công đoạn tiếp theo.

Cách kiểm soát này giúp hạn chế tình trạng cơ cấu gắp hoạt động khi lực hút chưa đáp ứng yêu cầu.

Đối với ngõ ra NPN, cần kiểm tra sự tương thích với kiểu đầu vào PLC và cách đấu dây của hệ thống hiện hữu.

Không nên thay trực tiếp cảm biến NPN bằng phiên bản PNP khi chưa điều chỉnh thiết kế mạch điện.

Ngõ ra analog 1–5VDC dùng để theo dõi áp suất liên tục

Ngoài tín hiệu điều khiển dạng đóng/ngắt, PSAN-DC01CV-Rc1/8 còn hỗ trợ tín hiệu analog điện áp 1–5VDC.

Ngõ ra này cho phép bộ điều khiển nhận dữ liệu biểu diễn sự thay đổi áp suất trong dải đo của cảm biến.

Khi kết nối với module analog input có khả năng nhận điện áp phù hợp, PLC có thể chuyển đổi tín hiệu đầu vào thành giá trị áp suất phục vụ giám sát hoặc ghi dữ liệu.

Khác với ngõ ra NPN chỉ dùng để xác nhận trạng thái điều kiện áp suất, ngõ ra analog giúp theo dõi quá trình áp suất tăng hoặc giảm liên tục.

Trong các máy hút chân không, việc theo dõi giá trị áp suất theo thời gian có thể hỗ trợ kỹ thuật viên đánh giá quá trình hình thành chân không hoặc phát hiện sự suy giảm áp suất bất thường.

Khi tích hợp, cần cấu hình đúng thang đo điện áp và dải áp suất tương ứng theo tài liệu kỹ thuật.

Đặc biệt, phiên bản PSAN-DC01CV-Rc1/8 sử dụng ngõ ra analog điện áp, không phải ngõ ra dòng điện 4–20mA.

Thời gian đáp ứng có thể lựa chọn theo đặc tính máy

Một thông số quan trọng của AUTONICS PSAN-DC01CV-Rc1/8 là khả năng lựa chọn thời gian đáp ứng ngõ ra.

Thiết bị hỗ trợ các mức 2,5 ms, 5 ms, 100 ms, 500 ms và 1000 ms.

Trong những hệ thống có áp suất thay đổi nhanh, thời gian đáp ứng ngắn giúp cảm biến phản hồi kịp thời với sự biến đổi áp suất.

Tuy nhiên, đối với những hệ thống xuất hiện dao động áp suất hoặc xung khí ngắn, việc sử dụng thời gian đáp ứng quá nhanh có thể khiến tín hiệu điều khiển thay đổi liên tục.

Kỹ thuật viên có thể lựa chọn thời gian đáp ứng dài hơn để hạn chế phản ứng với các biến động ngắn không mong muốn.

Chẳng hạn, ở cơ cấu gắp hút chân không, thời gian đáp ứng cần phù hợp với chu kỳ gắp sản phẩm và độ ổn định của nguồn chân không.

Việc lựa chọn thông số đáp ứng không nên chỉ dựa vào tốc độ nhanh nhất mà cần cân nhắc yêu cầu vận hành thực tế.

Cổng áp suất Rc1/8 và những yêu cầu khi lắp trên máy

PSAN-DC01CV-Rc1/8 sử dụng cổng kết nối áp suất ren Rc1/8, được bố trí tại phía dưới thân cảm biến.

Đây là cấu hình quan trọng khi thay thế cảm biến trong các cụm khí nén có không gian lắp đặt hạn chế.

Chuẩn Rc1/8 là ren ống côn trong, cần kết hợp với đầu nối tương thích để bảo đảm khả năng làm kín.

Không nên mặc định ren Rc1/8 có thể lắp trực tiếp với các chuẩn NPT1/8 hoặc G1/8 khi chưa kiểm tra kích thước và phương án làm kín.

Trong quá trình lắp đặt, cần tránh siết lực quá lớn làm hư hỏng cổng áp suất hoặc thân cảm biến.

Đường khí kết nối cũng phải được kiểm tra để tránh rò rỉ, đặc biệt khi cảm biến được sử dụng trong hệ thống hút chân không.

Với những hệ thống có dao động áp suất lớn hoặc rung động cơ khí, cần lựa chọn vị trí lắp đặt phù hợp nhằm hạn chế tác động đến đầu nối và dây tín hiệu.

AUTONICS PSAN-DC01CV-Rc1/8 trong hệ thống hút chân không

Một trong những ứng dụng phù hợp của cảm biến này là giám sát chân không trong các cơ cấu gắp và vận chuyển sản phẩm.

Trong máy đóng gói, bộ tạo chân không thường được kết hợp với giác hút để giữ sản phẩm trước khi di chuyển đến vị trí tiếp theo.

Nếu áp suất chân không không đạt yêu cầu, cơ cấu gắp có thể không giữ được sản phẩm ổn định.

Việc lắp cảm biến áp suất AUTONICS PSAN-DC01CV-Rc1/8 giúp hệ thống kiểm tra trạng thái chân không ngay tại đường khí.

Tín hiệu NPN có thể được sử dụng làm điều kiện xác nhận trước khi PLC cho phép cơ cấu chuyển động.

Trong khi đó, tín hiệu analog hỗ trợ quan sát mức áp suất biến đổi trong quá trình vận hành.

Cảm biến cũng có thể được sử dụng trong các cụm kiểm tra áp suất khí hoặc những cơ cấu sử dụng khí không ăn mòn, miễn là áp suất nằm trong giới hạn thiết kế.

Những hiện tượng cần kiểm tra khi cảm biến hiển thị sai áp suất

Trong quá trình sử dụng, cảm biến áp suất có thể gặp các hiện tượng bất thường như giá trị hiển thị dao động, không xuất tín hiệu hoặc không nhận biết đúng trạng thái áp suất.

Hiện tượng	Nội dung cần kiểm tra
Màn hình không sáng	Nguồn 12–24VDC, giắc cắm
Áp suất hiển thị không đúng	Điều kiện zero, kết nối khí
Tín hiệu NPN không thay đổi	Ngưỡng cài đặt, chế độ ngõ ra
PLC không nhận tín hiệu	Kiểu ngõ ra NPN, đấu dây
Tín hiệu analog sai lệch	Module analog, thang đo điện áp
Áp suất dao động liên tục	Nguồn khí, thời gian đáp ứng
Áp suất chân không không đạt	Rò rỉ đường khí, bộ tạo chân không

Khi kiểm tra cần phân biệt sai số cảm biến với các vấn đề phát sinh từ hệ thống khí nén.

Nếu áp suất đường khí không ổn định, việc thay cảm biến có thể không giải quyết được nguyên nhân thực tế.

Đối với thiết bị cần thay thế, nên kiểm tra lại ngưỡng cài đặt và thông số đầu ra sau khi lắp cảm biến mới.

Phân biệt PSAN-DC01CV-Rc1/8 với các phiên bản PSAN khác

Dòng PSAN của AUTONICS có nhiều lựa chọn về hướng cổng áp suất, loại ngõ ra và chuẩn kết nối.

Model	Đặc điểm phân biệt
PSAN-DC01CV-Rc1/8	Compound, NPN, analog 1–5VDC, cổng dưới Rc1/8
PSAN-DC01CPV-Rc1/8	Compound, PNP, analog 1–5VDC, cổng dưới Rc1/8
PSAN-DC01CV-NPT1/8	Compound, NPN, analog 1–5VDC, cổng dưới NPT1/8
PSAN-01CV-Rc1/8	Áp suất dương, NPN, analog 1–5VDC, cổng phía sau Rc1/8

Những phiên bản trên có thể tương tự về hình dáng bên ngoài nhưng khác nhau về kết nối cơ khí hoặc cấu hình điện.

Khi khách hàng yêu cầu thay thế PSAN-DC01CV-Rc1/8, cần giữ đúng thông tin dải đo, ngõ ra NPN và cổng áp suất phía dưới.

Việc chọn nhầm phiên bản PNP hoặc loại áp suất dương có thể làm cảm biến không tương thích với chương trình PLC và điều kiện vận hành hiện hữu.

Đặt mua đúng cảm biến AUTONICS PSAN-DC01CV-Rc1/8

Đối với nhu cầu thay thế, model PSAN-DC01CV-Rc1/8 đã xác định đầy đủ những yếu tố quan trọng như dải áp suất, nguồn cấp, loại tín hiệu điều khiển và chuẩn kết nối.

Khách hàng nên cung cấp đúng mã thiết bị, số lượng và hình ảnh cảm biến cũ khi yêu cầu báo giá.

Nếu hệ thống yêu cầu dây kết nối, cần kiểm tra phạm vi cung cấp của phiên bản có giắc cắm và chiều dài cáp tương ứng.

Đối với máy sử dụng PLC, nên xác nhận loại đầu vào số NPN và đầu vào analog điện áp 1–5VDC để bảo đảm khả năng tương thích.

Trường hợp cần thay cảm biến của hãng khác bằng AUTONICS, phải so sánh đầy đủ dải đo, áp suất cho phép, kiểu ngõ ra và kích thước kết nối.

Cung cấp cảm biến áp suất AUTONICS PSAN-DC01CV-Rc1/8

Hoàng Thiên Phát tiếp nhận yêu cầu báo giá cảm biến áp suất AUTONICS PSAN-DC01CV-Rc1/8, phục vụ nhu cầu thay thế thiết bị đo áp suất, bảo trì hệ thống khí nén và cung cấp vật tư cho máy tự động hóa.

Khách hàng có thể gửi model, số lượng và yêu cầu thời gian giao hàng để được hỗ trợ kiểm tra thông tin sản phẩm.

Đối với hệ thống đang sử dụng AUTONICS PSAN Series, việc lựa chọn đúng phiên bản giúp bảo đảm sự phù hợp giữa tín hiệu điều khiển, dải áp suất và vị trí lắp đặt.

Hoàng Thiên Phát tiếp nhận yêu cầu cung cấp catalog, thông số kỹ thuật, điều kiện giao hàng và hồ sơ CO/CQ theo khả năng đáp ứng của từng đơn hàng.

Khách hàng cần mua AUTONICS PSAN-DC01CV-Rc1/8 vui lòng cung cấp chính xác model và số lượng để được hỗ trợ báo giá phù hợp.
