Công Tắc Báo Mức KANSAI AUTOMATION ALN-144-1 – Cảm Biến Mức Điện Dung Cho Bồn Chứa

Trong quá trình vận hành bồn chứa, silo hoặc hệ thống cấp nguyên liệu, việc xác định mức vật liệu là yêu cầu quan trọng để kiểm soát quá trình sản xuất. Nếu không phát hiện kịp thời tình trạng đầy hoặc cạn, hệ thống có thể gặp sự cố tràn nguyên liệu, gián đoạn cấp liệu hoặc ảnh hưởng đến thiết bị phía sau.

KANSAI AUTOMATION ALN-144-1 là công tắc báo mức điện dung thuộc dòng ALN Series của KANSAI AUTOMATION, thương hiệu thiết bị đo mức đến từ Nhật Bản.

Thiết bị sử dụng nguyên lý phát hiện sự thay đổi điện dung khi vật liệu tiếp xúc hoặc tiến đến vùng cảm biến. Tín hiệu phát hiện được chuyển thành trạng thái tiếp điểm điện để phục vụ cảnh báo hoặc điều khiển.

Đặc biệt, model ALN-144-1 thuộc nhóm ALN-14, được nhận diện trong danh mục KANSAI với cấu hình điện cực phủ Teflon. Đây là giải pháp được hãng phát triển cho các ứng dụng đo mức có yêu cầu phù hợp về khả năng bảo vệ điện cực và tính chất môi chất.

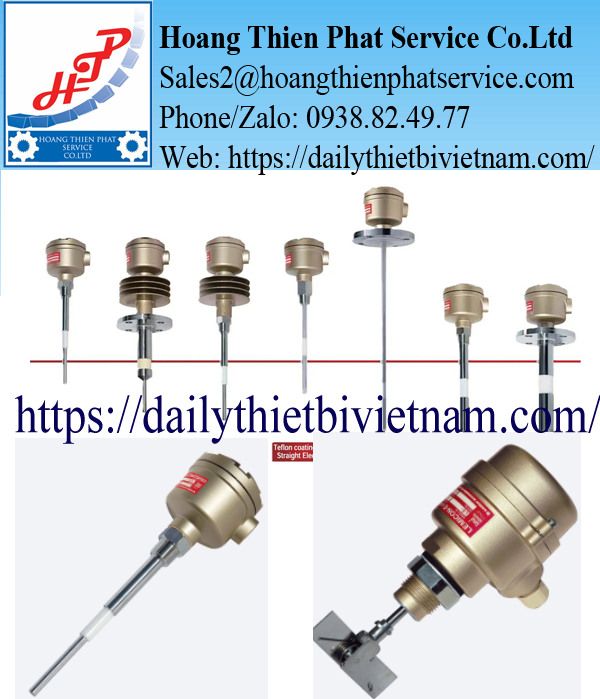

Hình minh họa công tắc báo mức điện dung KANSAI AUTOMATION dòng ALN với điện cực cảm biến.

KANSAI AUTOMATION ALN-144-1 Được Sử Dụng Để Làm Gì?

Trong nhà máy, các bồn chứa thường cần giám sát mức nguyên liệu tại một hoặc nhiều vị trí xác định.

Công tắc báo mức KANSAI AUTOMATION ALN-144-1 được sử dụng để phát hiện sự hiện diện của vật liệu tại vị trí lắp điện cực.

Khi mức vật liệu đạt đến ngưỡng phát hiện, thiết bị thay đổi trạng thái ngõ ra để đưa tín hiệu về bộ điều khiển, đèn báo hoặc mạch cảnh báo.

Tùy thiết kế hệ thống, tín hiệu này có thể được sử dụng để dừng quá trình cấp liệu khi bồn gần đầy hoặc yêu cầu bổ sung nguyên liệu khi mức xuống thấp.

Khác với thiết bị đo mức liên tục, công tắc báo mức điện dung chủ yếu xác định vật liệu đã đạt đến vị trí cảm biến hay chưa. Thiết bị không trực tiếp cung cấp giá trị mức liên tục theo đơn vị chiều cao.

Thông Số Kỹ Thuật KANSAI AUTOMATION ALN-144-1

Các thông số nguồn điện, relay và cấp bảo vệ là thông số tiêu chuẩn của dòng ALN. Chiều dài điện cực, kiểu lắp và các điều kiện chịu nhiệt, chịu áp phải được xác nhận theo cấu hình ALN-144-1 cụ thể.

Vì Sao Công Tắc Báo Mức Điện Dung Có Thể Phát Hiện Được Vật Liệu?

Hình minh họa nguyên lý phát hiện mức vật liệu bằng điện cực điện dung trong bồn chứa.

KANSAI AUTOMATION ALN-144-1 hoạt động dựa trên sự thay đổi điện dung giữa điện cực cảm biến và thành bồn hoặc điện cực nối đất.

Khi trong bồn chưa có vật liệu tại vị trí cảm biến, hệ thống ghi nhận một giá trị điện dung tương ứng với môi trường xung quanh điện cực.

Khi vật liệu dâng lên và tiếp xúc với vùng phát hiện, đặc tính điện môi thay đổi. Sự thay đổi này làm giá trị điện dung giữa các điện cực thay đổi theo.

Bộ xử lý của công tắc sẽ so sánh tín hiệu nhận được với ngưỡng đã cài đặt.

Khi tín hiệu đạt điều kiện phát hiện, relay chuyển trạng thái và cung cấp tín hiệu điều khiển.

Nhờ nguyên lý này, thiết bị có thể được sử dụng với nhiều loại vật liệu khác nhau, từ chất lỏng đến bột, hạt và một số dạng vật liệu có tính bám dính.

Tuy nhiên, khả năng phát hiện thực tế còn phụ thuộc vào hằng số điện môi, độ dẫn điện, đặc điểm bám dính và cấu hình điện cực.

Điện Cực Phủ Teflon Có Vai Trò Gì?

Hình minh họa điện cực phủ vật liệu fluoropolymer dùng trong thiết bị phát hiện mức điện dung.

Không phải mọi loại vật liệu trong bồn đều có đặc tính giống nhau.

Một số môi chất có tính ăn mòn, khả năng dẫn điện hoặc dễ bám dính lên bề mặt điện cực. Những yếu tố này cần được xem xét khi lựa chọn loại cảm biến báo mức.

Trong danh mục KANSAI AUTOMATION, nhóm ALN-14 được thể hiện với cấu hình điện cực phủ Teflon.

Lớp phủ có chức năng cách điện và tạo bề mặt tiếp xúc phù hợp với môi chất theo thiết kế.

Đối với các ứng dụng có yêu cầu chống ăn mòn, việc lựa chọn đúng vật liệu phủ điện cực có thể hỗ trợ bảo vệ phần kim loại bên trong.

Tuy nhiên, khả năng tương thích hóa chất còn phụ thuộc vào loại vật liệu phủ, nồng độ môi chất và nhiệt độ vận hành.

Do đó, khi lựa chọn ALN-144-1, kỹ thuật viên cần xác nhận chính xác tính chất của chất lỏng hoặc nguyên liệu cần phát hiện.

Khả Năng Điều Chỉnh Độ Nhạy Của Dòng KANSAI ALN

Một trong những điểm quan trọng khi sử dụng cảm biến điện dung là điều chỉnh ngưỡng phát hiện phù hợp với vật liệu.

Các chất có hằng số điện môi khác nhau sẽ tạo ra mức thay đổi điện dung khác nhau.

Theo tài liệu KANSAI AUTOMATION, dòng ALN có nhiều mức độ nhạy, bao gồm độ nhạy cao, độ nhạy tiêu chuẩn và độ nhạy thấp.

Ví dụ, dải phát hiện của cấu hình độ nhạy cao là 0,5–20 pF, trong khi cấu hình tiêu chuẩn có phạm vi 2–50 pF.

Việc lựa chọn và điều chỉnh độ nhạy cần dựa trên vật liệu thực tế và điều kiện lắp đặt.

Nếu độ nhạy quá cao, một số trường hợp có thể xuất hiện tín hiệu không mong muốn do vật liệu bám trên điện cực hoặc tác động từ môi trường.

Ngược lại, nếu độ nhạy quá thấp, thiết bị có thể không phát hiện được những vật liệu có hằng số điện môi nhỏ.

Dòng ALN còn có chức năng điều chỉnh thời gian trễ ON lên đến khoảng 10 giây, giúp hạn chế việc relay tác động do vật liệu chỉ tiếp xúc với điện cực trong thời gian rất ngắn.

KANSAI AUTOMATION ALN-144-1 Phù Hợp Với Những Hệ Thống Nào?

Hình minh họa ứng dụng cảm biến báo mức trong bồn chứa và hệ thống đường ống công nghiệp.

Hệ thống bồn chứa hóa chất

Trong các bồn chứa hóa chất, cảm biến mức được sử dụng để xác định khi môi chất đạt đến vị trí giới hạn.

Đối với môi chất có tính ăn mòn, cấu hình điện cực phủ phù hợp là một yếu tố cần xem xét khi lựa chọn thiết bị.

Nhà máy thực phẩm

Các hệ thống chứa nguyên liệu lỏng, dạng sệt hoặc một số loại bột có thể sử dụng công tắc mức điện dung để phát hiện trạng thái đầy hoặc cạn.

Vật liệu tiếp xúc sản phẩm và yêu cầu vệ sinh cần được kiểm tra riêng theo ứng dụng.

Hệ thống silo chứa bột và hạt

Trong silo, công tắc báo mức được lắp tại các vị trí cần xác định lượng nguyên liệu đã đạt mức giới hạn hay chưa.

Tín hiệu từ thiết bị có thể được sử dụng để điều khiển hệ thống cấp liệu hoặc cảnh báo đầy.

Hệ thống xử lý nước và nước thải

Cảm biến báo mức có thể phục vụ các mạch điều khiển bơm, cảnh báo tràn hoặc phát hiện mức thấp trong bồn chứa.

Đối với nước thải có cặn bám, dầu hoặc tạp chất, cần đánh giá điều kiện môi chất trước khi lựa chọn điện cực.

Khi Công Tắc Báo Mức Không Hoạt Động Chính Xác, Cần Kiểm Tra Những Gì?

Trong quá trình vận hành, cảm biến điện dung có thể gặp tình trạng báo mức không ổn định hoặc không thay đổi trạng thái khi vật liệu đã tiếp xúc với điện cực.

Nguyên nhân có thể liên quan đến độ nhạy chưa phù hợp, sự thay đổi tính chất vật liệu hoặc vấn đề kết nối điện.

Nếu nguyên liệu bám nhiều trên bề mặt cảm biến, tín hiệu điện dung có thể bị ảnh hưởng tùy theo cấu hình điện cực.

Ngoài ra, việc tiếp địa không đúng hoặc nguồn điện không phù hợp cũng có thể ảnh hưởng đến khả năng hoạt động của thiết bị.

Khi kiểm tra KANSAI AUTOMATION ALN-144-1, kỹ thuật viên nên đối chiếu trạng thái relay, nguồn cấp và cài đặt độ nhạy với tài liệu hướng dẫn.

Đối với cảm biến đã sử dụng lâu ngày, cần kiểm tra thêm tình trạng lớp phủ điện cực và phần kết nối cơ khí.

Việc tháo lắp phải được thực hiện khi hệ thống đã được cô lập nguồn điện, áp suất và môi chất an toàn.

Cần Xác Nhận Những Gì Khi Mua KANSAI AUTOMATION ALN-144-1?

Đối với nhu cầu mua thay thế, khách hàng nên cung cấp đầy đủ mã ALN-144-1 thay vì chỉ ghi dòng ALN.

Nguyên nhân là dòng công tắc báo mức này có nhiều kiểu điện cực và cấu hình lắp đặt khác nhau.

Trước khi đặt hàng, cần xác nhận chiều dài điện cực, kiểu kết nối ren hoặc mặt bích, điện áp nguồn và điều kiện vận hành thực tế.

Đặc biệt, đối với các bồn chứa hóa chất, cần cung cấp tên môi chất, nhiệt độ và áp suất để nhà cung cấp kiểm tra vật liệu điện cực phù hợp.

Nếu khách hàng đang thay cảm biến cũ trên máy, nên gửi thêm hình ảnh tem sản phẩm và kích thước thực tế để đối chiếu.

Việc xác nhận đúng cấu hình giúp hạn chế tình trạng mua đúng dòng thiết bị nhưng không phù hợp kích thước lắp đặt.

Công Tắc Báo Mức KANSAI AUTOMATION ALN-144-1 – Giải Pháp Phát Hiện Mức Cho Bồn Chứa

KANSAI AUTOMATION ALN-144-1 là công tắc báo mức điện dung thuộc dòng ALN Series, được sử dụng để phát hiện vật liệu tại vị trí giới hạn trong bồn chứa và hệ thống cấp nguyên liệu.

Thiết bị hoạt động dựa trên sự thay đổi điện dung, sau đó chuyển tín hiệu phát hiện thành trạng thái tiếp điểm relay để phục vụ điều khiển hoặc cảnh báo.

Với đặc điểm thuộc nhóm điện cực phủ Teflon và khả năng điều chỉnh độ nhạy của dòng ALN, sản phẩm phù hợp để xem xét cho những ứng dụng đo mức có điều kiện môi chất tương ứng.

Khi mua KANSAI AUTOMATION ALN-144-1, khách hàng cần xác nhận chính xác kiểu điện cực, chiều dài, nguồn điện và điều kiện sử dụng để lựa chọn đúng phiên bản theo yêu cầu hệ thống.
