Xy Lanh Không Ty BIMBA UG-0421-AB – Ultran Rodless Cylinder Truyền Động Bằng Khớp Nối Từ

Trong thiết kế cơ cấu chuyển động tuyến tính, hành trình càng dài thì vấn đề bố trí không gian càng trở nên quan trọng. Một xy lanh khí nén thông thường có ty piston nhô ra ngoài sẽ cần khoảng trống bổ sung tương ứng với chiều dài hành trình, đặc biệt khi cơ cấu chuyển động đến vị trí mở rộng hoàn toàn.

Đối với máy đóng gói, thiết bị cấp liệu, bàn trượt hoặc hệ thống vận chuyển sản phẩm, điều kiện này có thể làm tăng kích thước tổng thể của máy và gây khó khăn khi bố trí thiết bị.

BIMBA UG-0421-AB là xy lanh không ty (Rodless Pneumatic Cylinder) thuộc dòng Ultran UG của BIMBA. Thay vì sử dụng ty piston kéo dài ra bên ngoài, dòng sản phẩm này truyền chuyển động từ piston bên trong đến bàn trượt bên ngoài thông qua liên kết từ tính.

Cơ cấu truyền động không ty cho phép tạo chuyển động tuyến tính trên một hành trình dài mà không cần khoảng trống dành cho ty piston nhô ra như xy lanh truyền thống.

BIMBA UG-0421-AB là model nên được đối chiếu theo đầy đủ mã đặt hàng khi mua thay thế, đặc biệt tại những máy sử dụng cơ cấu trượt được thiết kế riêng.

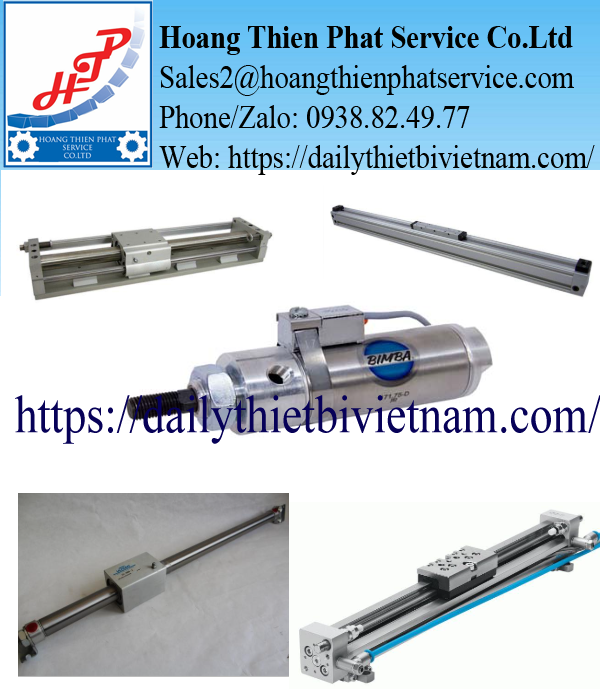

Hình minh họa dòng xy lanh không ty BIMBA Ultran UG sử dụng khớp nối từ tính.

Không Có Ty Piston, Chuyển Động Được Truyền Ra Bên Ngoài Bằng Cách Nào?

Điểm kỹ thuật quan trọng nhất của dòng BIMBA Ultran là liên kết từ tính giữa piston bên trong và bàn trượt bên ngoài.

Trong thân xy lanh có một piston mang cụm nam châm. Phía ngoài thân là bàn trượt, cũng được trang bị cụm nam châm tương ứng.

Hai cụm nam châm tạo thành liên kết từ tính đủ mạnh để truyền chuyển động trong giới hạn thiết kế.

Khi khí nén được cấp vào một đầu xy lanh, áp suất tác động lên piston và đẩy piston dịch chuyển dọc theo thân.

Nhờ liên kết từ tính, bàn trượt bên ngoài di chuyển cùng piston bên trong.

Khi khí nén đổi chiều, piston chuyển động theo hướng ngược lại và kéo theo bàn trượt.

Cấu tạo này cho phép truyền chuyển động tuyến tính mà không cần một ty piston xuyên ra khỏi đầu xy lanh.

Đối với BIMBA UG-0421-AB, việc sử dụng cơ cấu khớp nối từ là yếu tố cần đặc biệt lưu ý khi đánh giá tải trọng và khả năng vận hành.

Giải Mã BIMBA UG-0421-AB Theo Cấu Trúc Dòng Ultran

BIMBA sử dụng hệ thống mã đặt hàng để nhận diện loại xy lanh, đường kính piston, hành trình và những tùy chọn đi kèm.

Theo cách giải mã catalog Ultran, hành trình 21 inch tương đương khoảng 533,4 mm.

Đây là thông tin suy ra từ cấu trúc mã tiêu chuẩn, chưa phải kết quả xác nhận trực tiếp từ bản vẽ đơn hàng UG-0421-AB. Khi mua để thay thế, khách hàng nên yêu cầu BIMBA xác nhận lại cấu hình đầy đủ của model.

Phiên bản UG khác gì US?

Trong dòng Ultran, BIMBA sử dụng ký hiệu UG cho cấu hình Gold Coupling Strength và US cho cấu hình Silver Coupling Strength.

Cả hai đều sử dụng nguyên lý piston truyền động đến bàn trượt bằng khớp nối từ tính.

Tuy nhiên, khả năng truyền lực của hai cấu hình khác nhau.

Phiên bản Gold được thiết kế với liên kết từ mạnh hơn, phù hợp để xem xét cho những ứng dụng yêu cầu khả năng truyền lực cao hơn trong phạm vi công bố.

Vì vậy, không nên tự thay model UG bằng US chỉ vì đường kính piston và hành trình giống nhau.

Thông Số Kỹ Thuật BIMBA UG-0421-AB

Những giá trị về áp suất, nhiệt độ, cơ chế từ tính và loại ổ trượt là thông số BIMBA công bố cho dòng Ultran UG/US. Riêng các thông số giải mã từ mã đặt hàng cần được đối chiếu với xác nhận của hãng trước khi đặt mua đúng model.

Điểm Khác Biệt Của BIMBA UG-0421-AB Không Chỉ Là Tiết Kiệm Không Gian

Hình minh họa bàn trượt từ tính di chuyển dọc theo thân xy lanh BIMBA Ultran.

Dòng Ultran được BIMBA phát triển để giải quyết những hạn chế về kích thước của cơ cấu xy lanh có ty truyền thống.

Nhà sản xuất công bố thiết kế rodless có thể tiết kiệm gần 50% không gian trong nhiều cấu hình so với xy lanh thông thường có hành trình tương đương.

Điều này xuất phát từ việc thân xy lanh có thể bố trí dọc theo vùng chuyển động mà không cần bổ sung khoảng trống để ty piston nhô ra.

Ngoài ra, thiết kế khớp nối từ giúp loại bỏ yêu cầu về cơ cấu làm kín ty piston xuyên qua đầu xy lanh.

Tuy nhiên, dòng Ultran vẫn sử dụng các bộ phận làm kín bên trong và cần được bảo trì phù hợp. Không nên hiểu thiết kế không ty là hoàn toàn không có nguy cơ rò rỉ khí.

Một đặc điểm khác là sử dụng ổ trượt composite tự bôi trơn nhằm hỗ trợ chuyển động của bàn trượt bên ngoài.

Đối với những máy hoạt động theo chu kỳ, khả năng duy trì chuyển động ổn định phụ thuộc vào tải trọng, điều kiện lắp đặt và trạng thái của cơ cấu dẫn hướng.

Điều Gì Xảy Ra Nếu Tải Vượt Khả Năng Liên Kết Từ?

Đây là câu hỏi quan trọng nhất khi chọn xy lanh không ty sử dụng khớp nối từ.

Ở xy lanh truyền thống, lực chuyển động được truyền trực tiếp qua ty piston.

Trong khi đó, với BIMBA Ultran, lực chuyển động từ piston bên trong truyền đến bàn trượt bên ngoài thông qua từ trường.

Nếu lực cản chuyển động vượt khả năng liên kết từ cho phép, bàn trượt có thể mất đồng bộ với piston bên trong.

Hiện tượng này được gọi là magnetic decoupling.

Khi xảy ra mất liên kết từ, piston bên trong có thể tiếp tục chuyển động trong khi bàn trượt bên ngoài không còn đi theo đúng vị trí.

Điều này đặc biệt đáng chú ý tại những hệ thống có tải trọng lớn, gia tốc cao hoặc lực cản cơ khí bất thường.

Bởi vậy, khi tính toán khả năng sử dụng BIMBA UG-0421-AB, kỹ thuật viên không nên chỉ xác định lực đẩy dựa trên đường kính piston và áp suất khí.

Cần kiểm tra thêm lực liên kết từ, ma sát và các thành phần lực phát sinh khi cơ cấu tăng tốc hoặc giảm tốc.

Khả năng chịu tải của bàn trượt cũng không đồng nghĩa với lực liên kết từ. Nếu cơ cấu chịu tải ngang hoặc mô-men lớn, cần đánh giá phương án dẫn hướng riêng.

Vì Sao Hai Tùy Chọn A Và B Cần Được Giữ Nguyên Khi Mua Thay Thế?

Hình minh họa bộ phận đầu xy lanh không ty và các tùy chọn điều chỉnh hành trình.

Theo cấu trúc mã dòng Ultran, hậu tố A biểu thị tùy chọn điều chỉnh hành trình tại hai đầu, còn hậu tố B biểu thị đệm chặn hai đầu.

Chức năng điều chỉnh hành trình giúp kỹ thuật viên thiết lập điểm giới hạn chuyển động phù hợp với vị trí thực tế của cơ cấu máy.

Đối với những thiết bị yêu cầu đưa sản phẩm đến đúng vị trí, sai lệch hành trình có thể ảnh hưởng đến quá trình cấp liệu hoặc lắp ráp.

Đệm chặn tại hai đầu có vai trò hỗ trợ giảm tác động cơ học tại cuối hành trình theo thiết kế.

Tuy nhiên, đệm chặn không có nghĩa xy lanh có thể hoạt động với mọi tốc độ hoặc năng lượng va đập.

Khi vận hành ở tốc độ cao, cần đánh giá thêm khối lượng chuyển động, gia tốc, năng lượng cuối hành trình và khả năng giảm chấn.

Nếu khách hàng đang sử dụng đúng cấu hình UG-0421-AB, việc thay bằng phiên bản thiếu tùy chọn A hoặc B có thể làm thay đổi kích thước và đặc tính vận hành của cụm máy.

Vì vậy, không nên cắt bỏ hậu tố AB khi gửi yêu cầu báo giá.

Khi Nào BIMBA UG-0421-AB Phù Hợp Với Thiết Kế Máy?

Hình minh họa cơ cấu chuyển động tuyến tính sử dụng xy lanh khí nén không ty trong máy tự động.

Cơ cấu dịch chuyển sản phẩm

Trong dây chuyền lắp ráp, xy lanh không ty có thể được sử dụng để dịch chuyển một cụm gá hoặc sản phẩm giữa hai vị trí.

Thiết kế cho phép tạo hành trình tương đối dài mà không cần chừa khoảng trống cho ty piston.

Máy đóng gói tự động

Một số máy đóng gói sử dụng cơ cấu khí nén để đưa sản phẩm hoặc chi tiết phụ trợ đến vị trí xác định.

Khi không gian bố trí bị giới hạn, thiết kế rodless có thể giúp tối ưu kích thước của hệ thống.

Thiết bị cấp liệu

Ở những máy sử dụng bàn trượt để đưa nguyên liệu hoặc chi tiết đến vị trí gia công, xy lanh không ty có thể đóng vai trò cơ cấu truyền động tuyến tính.

Việc lựa chọn cần dựa trên tải trọng, hành trình và yêu cầu tốc độ.

Cơ cấu đóng mở cửa máy

Trong một số ứng dụng, thiết bị truyền động tuyến tính có thể được sử dụng để đóng hoặc mở cửa máy theo trình tự điều khiển.

Cần chú ý đến tải trọng, đặc tính chuyển động và yêu cầu an toàn nếu cửa có khả năng ảnh hưởng đến người vận hành.

Những ứng dụng trên là các ví dụ điển hình của dòng Ultran. Khả năng sử dụng đúng model UG-0421-AB cần được đánh giá theo thiết kế cơ khí thực tế.

Không Phải Mọi Xy Lanh Không Ty BIMBA Đều Có Cùng Nguyên Lý

BIMBA cung cấp nhiều dòng thiết bị truyền động không ty, trong đó có Ultran Rodless Cylinder, Ultran Rodless Slide và Ultran Band Plus.

Các sản phẩm này có thể phục vụ những ứng dụng tương tự, nhưng cấu trúc truyền động và khả năng chịu tải khác nhau.

Với UG-0421-AB, dòng UG sử dụng liên kết từ tính Gold Coupling Strength.

Đây là thông tin quyết định cấu trúc sản phẩm.

Do đó, không nên thay bằng dòng UB, UGS hoặc USS chỉ vì cùng hành trình hoặc cùng kích thước piston.

Trường hợp cần thay thế tương đương, phải đối chiếu lực truyền động, khả năng chịu tải, kích thước lắp và các điều kiện vận hành.

Những Sai Lệch Cần Kiểm Tra Trước Khi Kết Luận Xy Lanh Bị Hỏng

Trong quá trình sử dụng, một hệ thống rodless có thể gặp tình trạng bàn trượt chuyển động không đều, không đến đúng vị trí hoặc mất đồng bộ với piston bên trong.

Nguyên nhân có thể xuất phát từ áp suất khí nén không phù hợp, ma sát tăng, tải trọng bất thường hoặc hiện tượng mất liên kết từ.

Nếu bàn trượt không di chuyển đúng hành trình, kỹ thuật viên cần kiểm tra vị trí điểm chặn, tình trạng dẫn hướng và cơ cấu chuyển động liên kết với xy lanh.

Một số tình trạng bất thường có thể xuất hiện do cơ cấu bên ngoài bị kẹt hoặc chịu tải vượt thiết kế, thay vì bản thân xy lanh bị hư hỏng.

Đối với những hệ thống sử dụng khớp nối từ, không nên cố tăng áp suất khí để khắc phục hiện tượng mất đồng bộ nếu chưa xác định nguyên nhân.

Áp suất cấp phải nằm trong giới hạn cho phép, đồng thời lực truyền động không được vượt khả năng liên kết từ.

Trước khi tháo lắp hoặc kiểm tra cơ cấu, hệ thống phải được cô lập nguồn năng lượng và xả áp theo quy trình an toàn.

Những Thông Tin Khách Nhà Máy Nên Đối Chiếu Khi Mua BIMBA UG-0421-AB

Đối với khách hàng đang tìm mua BIMBA UG-0421-AB, model đầy đủ đã cho phép xác định dòng sản phẩm và những thông tin cấu hình cơ bản.

Tuy nhiên, do đây là thiết bị truyền động tuyến tính có các tùy chọn cơ khí, cần kiểm tra những dữ liệu sau trước khi đặt hàng:

Việc cung cấp hình ảnh tem xy lanh cũ, bản vẽ hoặc thông tin máy sẽ giúp nhà cung cấp kiểm tra khả năng đáp ứng chính xác.

Đặc biệt, nếu khách mua để thay thế trên hệ thống đã vận hành, nên yêu cầu xác nhận đúng cấu hình ban đầu thay vì đề xuất ngay một model mới có thông số gần tương đương.

BIMBA UG-0421-AB – Giải Pháp Truyền Động Tuyến Tính Không Ty Bằng Khớp Nối Từ

Xy lanh không ty BIMBA UG-0421-AB thuộc dòng Ultran UG, sử dụng nguyên lý khớp nối từ tính để truyền chuyển động từ piston bên trong đến bàn trượt bên ngoài.

Thiết kế giúp giảm yêu cầu không gian theo chiều chuyển động so với xy lanh có ty piston thông thường, đặc biệt trong những ứng dụng cần hành trình dài.

Theo cấu trúc mã Ultran, model UG-0421-AB có đường kính piston 3/4 inch, hành trình tham chiếu 21 inch cùng tùy chọn điều chỉnh hành trình và đệm chặn tại hai đầu.

Sản phẩm phù hợp để xem xét cho các cơ cấu truyền động tuyến tính, cấp liệu, dịch chuyển sản phẩm và máy tự động hóa có yêu cầu kỹ thuật tương ứng.

Đối với nhu cầu thay thế, khách hàng nên giữ nguyên mã BIMBA UG-0421-AB và yêu cầu nhà cung cấp xác nhận cấu hình, kích thước cùng bản vẽ kỹ thuật trước khi đặt hàng.
