Mô tả

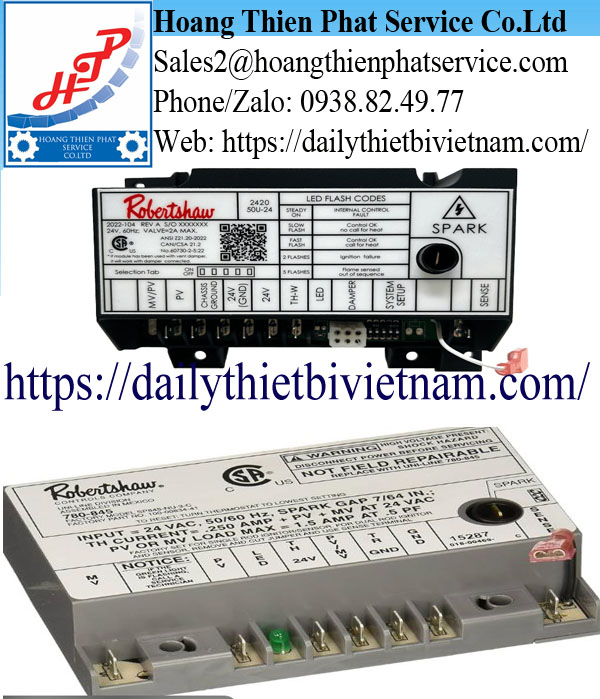

Bộ điều khiển đánh lửa Robertshaw

Bộ điều khiển đánh lửa (ignition control) của Robertshaw là linh kiện quan trọng trong các hệ thống đốt khí (lò hơi, bếp công nghiệp, thiết bị sưởi…) đảm bảo cho việc khởi động ngọn lửa và giám sát an toàn hoạt động của burner. Thiết bị này thay thế hệ thống đánh lửa cổ điển, mang lại khả năng:

đánh tia lửa hoặc làm nóng điện trở (tuỳ loại) để khởi động ngọn lửa;

cảm biến ngọn lửa (flame sensing) để xác nhận rằng đã có lửa và từ đó mở van chính;

bảo vệ an toàn, khóa khi có sự cố không đánh được lửa.
Ví dụ: tài liệu “Control Tips” của Robertshaw mô tả rõ quá trình cảm biến và điều khiển của module đánh lửa.

Nguyên lý hoạt động

Khi thermostat (hoặc thiết bị điều khiển) yêu cầu đốt, module sẽ cấp điện cho van pilot và phát tia lửa hoặc làm nóng bộ đánh lửa.

Cảm biến ngọn lửa (flame rod / flame sense electrode) sẽ đo dòng điện rất nhỏ được dẫn qua ngọn lửa (hiện tượng “rectification” – chỉnh dòng AC thành DC) để xác nhận có lửa hoặc không.

Khi module xác nhận có lửa, van chính (main valve) sẽ được mở để cấp khí cho đốt chính; nếu không có lửa hoặc mất lửa sẽ khóa lại hoặc thử lại theo số lần đã định.

LỢI ÍCH & TÁC DỤNG CỦA BỘ ĐIỀU KHIỂN ĐÁNH LỬA ROBERTSHAW

Tăng cường an toàn cho người sử dụng

Bộ điều khiển đánh lửa Robertshaw tự động ngắt nguồn gas nếu không phát hiện được ngọn lửa.

Giúp ngăn ngừa nguy cơ cháy nổ, rò rỉ khí gas, hoặc sự cố khi đánh lửa thủ công.

Tích hợp hệ thống khóa an toàn (lockout) khi có lỗi xảy ra — người vận hành không cần tiếp xúc trực tiếp với nguồn lửa.

Lợi ích thực tế: Bảo vệ tính mạng và tài sản của người dùng trong các môi trường đốt khí, đặc biệt là trong nhà bếp công nghiệp và nhà máy.

---

Tự động hóa quá trình đánh lửa

Không cần bật lửa hoặc mồi thủ công như trước.

Bộ điều khiển sẽ tự khởi động, kiểm tra, đánh lửa và giám sát ngọn lửa hoàn toàn tự động.

Giúp hệ thống vận hành ổn định, giảm công sức và thời gian của người vận hành.

Lợi ích thực tế: Con người có thể vận hành thiết bị an toàn, tiện lợi hơn — chỉ cần thao tác bật công tắc hoặc cài đặt từ xa.

---

Nâng cao hiệu suất và tiết kiệm năng lượng

Kiểm soát chính xác thời điểm mở van gas và ngắt khi không cần thiết → giảm lãng phí nhiên liệu.

Đảm bảo ngọn lửa luôn ổn định, giúp đốt cháy hoàn toàn, giảm khói và tiêu hao gas.

Kéo dài tuổi thọ của thiết bị đốt và linh kiện liên quan.

Lợi ích thực tế: Giảm chi phí nhiên liệu, giảm khí thải ra môi trường, vận hành tiết kiệm và thân thiện hơn.

---

Giúp con người kiểm soát và giám sát dễ dàng

Các module Robertshaw thường có đèn báo trạng thái (status LED) giúp kỹ thuật viên dễ nhận biết lỗi.

Có thể cấu hình chu kỳ đánh lửa, thời gian thử, hoặc chế độ hoạt động theo nhu cầu.

Một số dòng hiện đại còn hỗ trợ tương thích với nhiều loại hệ thống đốt khác nhau.

Lợi ích thực tế: Người vận hành dễ dàng quản lý, bảo trì và kiểm tra tình trạng hệ thống mà không cần chuyên môn cao.

---

  Đa năng – phù hợp cho nhiều lĩnh vực đời sống

Bộ điều khiển đánh lửa Robertshaw không chỉ dùng trong công nghiệp mà còn mang lại lợi ích trực tiếp cho đời sống con người:

Trong nhà bếp công nghiệp: đảm bảo bếp nấu, máy chiên, lò nướng vận hành an toàn và ổn định.

Trong hệ thống sưởi dân dụng: giúp khởi động lò sưởi tự động, giữ nhiệt đều, tiết kiệm điện/gas.

Trong nhà máy: giảm sự cố, giảm rủi ro lao động, tiết kiệm chi phí vận hành.

---

Thân thiện với môi trường & phát triển bền vững

Hệ thống kiểm soát ngọn lửa tối ưu giúp đốt cháy triệt để, giảm khí thải CO và NOx.

Tiết kiệm năng lượng đồng nghĩa với giảm tác động môi trường trong quá trình sản xuất và sinh hoạt.

Lợi ích thực tế: Góp phần xây dựng môi trường làm việc và sinh hoạt an toàn, xanh và bền vững hơn cho con người.

                                   Mục đích sử dụng

---

Khởi động và kiểm soát ngọn lửa tự động

Bộ điều khiển đánh lửa Robertshaw giúp tự động tạo tia lửa hoặc làm nóng điện trở để mồi lửa cho hệ thống đốt.
→ Mục đích: thay thế thao tác bật lửa thủ công, đảm bảo khởi động nhanh, an toàn và đồng nhất.

Ứng dụng thực tế:

Bếp công nghiệp, lò nướng, lò sấy, máy chiên, bếp gas công nghiệp.

Hệ thống đốt khí trong lò hơi, lò nung, máy sưởi, thiết bị HVAC.

---

Giám sát và duy trì ngọn lửa (Flame Sensing)

Robertshaw trang bị cảm biến ngọn lửa (flame sensor) để phát hiện sự hiện diện của lửa trong buồng đốt.
→ Nếu mất ngọn lửa (do gió, áp suất khí, hoặc tắt đột ngột), module tự động ngắt van cấp gas để ngăn cháy nổ.

Mục đích: đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị.

---

Điều khiển chu trình đánh lửa (Ignition Sequence Control)

Bộ điều khiển Robertshaw thực hiện chu trình tự động gồm nhiều bước:

Kiểm tra điều kiện an toàn.

Kích hoạt tia lửa hoặc điện trở.

Mở van pilot.

Xác nhận lửa.

Mở van chính (main valve) khi có ngọn lửa ổn định.

Tắt tia lửa và chuyển sang chế độ vận hành.

→ Mục đích: đảm bảo quy trình đốt diễn ra theo đúng trình tự, ổn định và an toàn.

---

Bảo vệ hệ thống đốt

Khi xảy ra lỗi (mất lửa, ngắn mạch cảm biến, không đánh được lửa…), module sẽ:

• Ngắt nguồn gas;

• Chuyển sang trạng thái “lockout”;

• Yêu cầu reset thủ công hoặc chờ chu kỳ khởi động lại.

→ Mục đích: ngăn chặn rò rỉ khí hoặc cháy nổ do đánh lửa lỗi.

---

Ứng dụng công nghiệp và thương mại phổ biến

Bộ điều khiển đánh lửa Robertshaw có mặt trong nhiều thiết bị khác nhau, ví dụ:

Phân loại Bộ điều khiển đánh lửa Robertshaw

Robertshaw hiện chia các bộ điều khiển đánh lửa (Ignition Control Modules) của mình thành 4 nhóm chính, tùy theo công nghệ đánh lửa và mục đích sử dụng:

---

 Dòng đánh lửa trực tiếp (Direct Spark Ignition – DSI)

Nguyên lý: Bộ điều khiển tạo tia lửa điện trực tiếp ở đầu đốt chính mà không cần “pilot” (ngọn lửa mồi).

Đặc điểm:

Không cần van pilot riêng.

Kiểm soát trực tiếp ngọn lửa chính.

Có cảm biến ngọn lửa tích hợp.

Mẫu phổ biến:

Robertshaw 780-845, 780-715, 780-740, 780-790

Dòng mới: 780U Series (Universal DSI) – có thể thay thế nhiều model cũ, linh hoạt hơn.

Ứng dụng: Lò sưởi gas, bếp công nghiệp, thiết bị HVAC.

---

 Dòng đánh lửa gián tiếp (Intermittent Pilot Ignition – IPI)

Nguyên lý: Khi cần đốt, module sẽ đánh lửa ngọn lửa mồi (pilot flame) → sau đó mới mở van chính để đốt ngọn lửa chính.

Đặc điểm:

Có ngọn lửa mồi, tiết kiệm gas vì chỉ bật khi cần.

An toàn, phù hợp cho hệ thống trung áp.

Có cảm biến nhận biết ngọn lửa pilot.

Mẫu phổ biến:

Robertshaw SP845, SP715, SP735

Ứng dụng: Bếp chiên, lò hấp, lò nướng, lò hơi cỡ nhỏ.

---

Dòng đánh lửa bề mặt nóng (Hot Surface Ignition – HSI)

Nguyên lý: Thay vì tia lửa, module sẽ làm nóng điện trở (silicon carbide hoặc silicon nitride) đến nhiệt độ cao để đốt khí.

Đặc điểm:

• Đánh lửa êm, không tạo tiếng “tạch” như tia lửa.

• Độ tin cậy cao, phù hợp môi trường khắc nghiệt.

Mẫu phổ biến:Robertshaw HS780, 780-910, 780-915

Ứng dụng: Lò sưởi dân dụng, lò hơi công nghiệp, thiết bị sấy.

---

 Dòng liên tục (Continuous Pilot / Standing Pilot)

Nguyên lý: Ngọn lửa mồi luôn cháy liên tục, module chỉ kiểm soát việc đóng/mở van và cảm biến ngọn lửa.

Đặc điểm:

Cấu tạo đơn giản, ít lỗi.

Không tiết kiệm gas bằng các dòng tự động ngắt.

Mẫu phổ biến:Robertshaw 7000 Series (tích hợp cả van gas và module điều khiển).

Ứng dụng: Bếp gas công nghiệp, lò nướng liên tục, máy sấy cỡ lớn.

---

                                    Tóm tắt bảng phân loại

---

Nhận xét:

• Nếu bạn muốn tự động hóa cao, tiết kiệm nhiên liệu, nên chọn DSI hoặc IPI.

• Nếu bạn cần hoạt động bền bỉ, ít bảo trì, có thể dùng HSI.

• Còn Continuous Pilot phù hợp hệ thống cũ hoặc thiết bị không yêu cầu tự động hóa cao.

Loại bộ điều khiển đánh lửa Robertshaw được dùng phổ biến nhất hiện nay:

Dòng Direct Spark Ignition (DSI) – tiêu biểu là Robertshaw 780-845 và 780U Series (Universal DSI)

---

 Vì sao dòng DSI phổ biến nhất?

Tự động hóa hoàn toàn

Không cần “pilot” (ngọn lửa mồi) như hệ thống cũ.

Đánh lửa trực tiếp ở đầu đốt chính chỉ khi có yêu cầu hoạt động.
→ Giúp tiết kiệm gas, giảm hao phí và thân thiện môi trường.

An toàn vượt trội

Cảm biến ngọn lửa tích hợp: nếu lửa tắt → ngắt gas ngay.

Cơ chế “lockout” thông minh: sau 3–4 lần đánh lửa thất bại, module sẽ khóa hệ thống, tránh rò khí.

Tương thích với nhiều thiết bị

Dòng 780-845 và 780U có thể thay thế cho rất nhiều model cũ (của cả Robertshaw và hãng khác như Fenwal, Honeywell).

Lắp được cho hầu hết các hệ thống HVAC, bếp công nghiệp, lò hơi, lò sấy, lò chiên…

Dễ lắp đặt – dễ bảo trì

Dây nối tiêu chuẩn, kích thước module nhỏ gọn.

Có đèn báo tình trạng (Status LED) để kỹ thuật viên dễ phát hiện lỗi.

Phụ kiện và tài liệu hướng dẫn rất phổ biến, dễ tìm ở Việt Nam.

---

 Model phổ biến nhất trong thực tế

---

 Tổng kết lý do DSI là lựa chọn phổ biến nhất
