Honeywell DC1020CR-311-110-E-0 – Bộ điều khiển nhiệt độ PID cho máy công nghiệp

Một hệ thống gia nhiệt muốn chạy ổn định không chỉ cần heater tốt. Nhiệt độ phải được đo chính xác, so sánh liên tục với giá trị cài đặt và điều chỉnh đầu ra đủ nhanh để tránh tình trạng quá nhiệt hoặc dao động nhiệt độ.

Honeywell DC1020CR-311-110-E-0 được sử dụng cho nhiệm vụ này.

Đây là bộ điều khiển nhiệt độ và quá trình dạng kỹ thuật số, thuộc Honeywell DC1000 Series, kích thước mặt 48 × 96 mm. Thiết bị có khả năng xử lý tín hiệu cảm biến, hiển thị đồng thời giá trị thực tế và giá trị cài đặt, đồng thời điều khiển heater, relay, SSR hoặc thiết bị công suất tùy theo cấu hình hệ thống.

Honeywell DC1020CR-311-110-E-0 là thiết bị gì?

Model DC1020CR-311-110-E-0 thuộc dòng DC1020, một trong bốn kích thước bộ điều khiển của Honeywell DC1000 Series.

Nếu DC1010 có kích thước nhỏ 48 × 48 mm thì DC1020 sử dụng mặt hiển thị 48 × 96 mm, phù hợp cho các tủ điều khiển cần hiển thị thông tin rõ ràng hơn.

Thiết bị không phải cảm biến nhiệt độ.

Nó nhận tín hiệu từ cảm biến như RTD hoặc các nguồn tín hiệu tương thích, sau đó xử lý và đưa ra lệnh điều khiển để duy trì nhiệt độ hoặc biến quá trình gần với giá trị mà người vận hành đã cài đặt.

Khung thông số kỹ thuật Honeywell DC1020CR-311-110-E-0

HONEYWELL DC1020CR-311-110-E-0

Thông số	Giá trị
Thương hiệu	Honeywell
Model đầy đủ	DC1020CR-311-110-E-0
Series	DC1000
Model nền	DC1020
Loại thiết bị	Digital Controller / Temperature & Process Controller
Kích thước mặt	48 × 96 mm
Kiểu lắp đặt	Panel Mount
Input của biến thể CR	RTD input
RTD hỗ trợ theo dòng	Pt100, JPt100, JPt50 tùy phiên bản
Hiển thị	Hai màn hình LED 4 chữ số
Hiển thị PV	Giá trị quá trình thực tế
Hiển thị SP	Giá trị cài đặt
Độ phân giải input	14 bit trên dòng tài liệu tiêu chuẩn
Thuật toán điều khiển	PID, ON/OFF, Heat/Cool
Output hỗ trợ của DC1000 Series	Relay, SSR drive, voltage/current output, motor control
Nguồn cấp tiêu chuẩn của dòng	85–265 VAC, 50/60 Hz
Nguồn tùy chọn	24 VDC tùy cấu hình
Truyền thông tùy chọn	RS232 / RS485, Modbus RTU/ASCII
Nhiệt độ môi trường vận hành	0 đến khoảng +50°C
Ứng dụng	Máy sấy, máy đóng gói, xử lý nhựa, lò nhiệt, buồng nhiệt, máy công nghiệp

Lưu ý: mã đầy đủ DC1020CR-311-110-E-0 chứa các option cấu hình cụ thể. Khi báo giá thay thế, nên giữ nguyên toàn bộ model và đối chiếu nameplate thay vì chỉ ghi “DC1020”.

Hai màn hình PV và SP giúp người vận hành nhìn trạng thái ngay lập tức

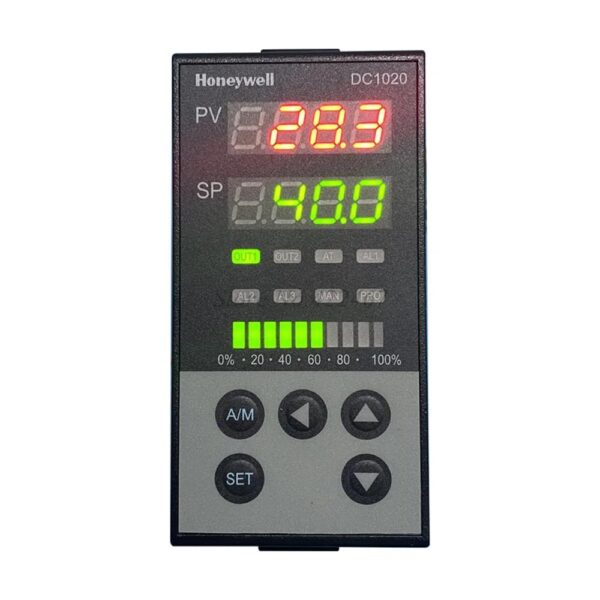

Mặt trước của DC1020 được thiết kế theo kiểu rất trực quan.

PV – Process Value hiển thị giá trị nhiệt độ hoặc biến quá trình đang đo thực tế.

SP – Set Point là giá trị mà người vận hành muốn hệ thống duy trì.

Ví dụ, nếu máy sấy đang chạy ở 178°C và setpoint được đặt ở 180°C, DC1020 sẽ liên tục so sánh hai giá trị này và điều chỉnh đầu ra để kéo nhiệt độ thực tế về gần 180°C.

Đây là điểm khác biệt rõ rệt so với đồng hồ hiển thị nhiệt độ thông thường. DC1020 không chỉ “đọc nhiệt” mà còn chủ động tham gia vào vòng điều khiển.

PID giúp nhiệt độ ổn định hơn cách bật tắt đơn giản

Một heater nếu chỉ điều khiển theo kiểu bật khi lạnh và tắt khi nóng có thể tạo ra biên độ dao động lớn.

Honeywell DC1020 hỗ trợ thuật toán PID – Proportional, Integral, Derivative.

PID liên tục tính toán độ lệch giữa PV và SP, sau đó điều chỉnh mức tác động lên output để nhiệt độ tiến về điểm đặt một cách ổn định hơn.

Điều này đặc biệt hữu ích trong:

lò nhiệt,

máy sấy,

máy ép nhiệt,

máy đóng gói,

máy xử lý nhựa,

buồng kiểm tra nhiệt độ.

Trong các ứng dụng cần độ ổn định cao, PID thường mang lại chất lượng điều khiển tốt hơn ON/OFF đơn thuần.

Khi nào nên dùng chế độ ON/OFF?

Không phải hệ thống nào cũng cần PID.

Với những ứng dụng đơn giản, Honeywell DC1020 có thể hoạt động theo chế độ ON/OFF.

Khi PV thấp hơn ngưỡng cài đặt, output được kích hoạt.

Khi nhiệt độ đạt hoặc vượt ngưỡng, output được ngắt.

Kiểu điều khiển này dễ cài đặt và phù hợp với các hệ thống không yêu cầu nhiệt độ giữ quá sát setpoint.

Tuy nhiên, với quá trình có quán tính nhiệt lớn, ON/OFF có thể gây overshoot nhiều hơn PID.

DC1020CR phù hợp với cảm biến RTD

Trong mã sản phẩm, phần CR thuộc nhóm cấu hình sử dụng RTD input.

RTD được sử dụng rộng rãi trong đo nhiệt độ công nghiệp nhờ độ ổn định và tính tuyến tính tốt.

Các dòng Honeywell DC1000 có thể hỗ trợ các loại RTD như Pt100, JPt100 và JPt50 tùy cấu hình.

Trong thực tế, Pt100 là loại rất phổ biến trong:

máy thực phẩm,

máy đóng gói,

máy sấy,

tủ nhiệt,

thiết bị phòng thí nghiệm,

hệ thống HVAC,

máy chế biến.

Khi thay controller, phải kiểm tra đúng loại sensor đang kết nối vì controller dùng RTD không nên được thay bằng một phiên bản input khác mà không kiểm tra wiring và cấu hình.

Output của DC1020 dùng để điều khiển gì?

Bộ điều khiển không trực tiếp cấp toàn bộ công suất cho heater lớn.

Output của controller thường điều khiển một thiết bị trung gian.

Relay output

Relay có thể dùng để đóng/ngắt contactor hoặc tải phù hợp với định mức tiếp điểm.

SSR drive

Đây là lựa chọn phổ biến khi điều khiển heater cần đóng cắt nhanh.

Controller gửi tín hiệu tới Solid State Relay, còn SSR mới chịu nhiệm vụ đóng cắt nguồn cho điện trở gia nhiệt.

Analog output

Một số cấu hình DC1000 hỗ trợ các dạng tín hiệu như 4–20 mA hoặc điện áp tuyến tính.

Những output này có thể dùng để điều khiển SCR, bộ công suất hoặc thiết bị quá trình khác.

Vì vậy khi đặt mua DC1020CR-311-110-E-0, không nên chỉ kiểm tra input. Output cũng phải đúng với thiết kế tủ điện đang sử dụng.

Heat/Cool phù hợp với hệ thống vừa gia nhiệt vừa làm mát

Một chức năng đáng chú ý của dòng DC1000 là khả năng điều khiển Heat/Cool.

Trong hệ thống này, một output có thể điều khiển gia nhiệt trong khi output khác điều khiển làm mát.

Ví dụ trong máy nhựa, khuôn hoặc barrel cần được gia nhiệt đến một điểm nhất định nhưng khi nhiệt độ vượt quá mức cho phép, quạt hoặc hệ thống cooling phải được kích hoạt.

DC1020 có thể xử lý logic điều khiển này phù hợp hơn một thermostat đơn giản.

Hiển thị LED giúp kiểm tra máy nhanh hơn

DC1020 sử dụng hai màn hình LED 4 chữ số.

Thiết kế này cho phép kỹ thuật viên nhìn đồng thời PV và SP mà không cần chuyển qua nhiều menu.

Ngoài hai giá trị chính, mặt trước còn có các đèn trạng thái thể hiện output, alarm, auto tuning, manual và program tùy cấu hình.

Điều này đặc biệt tiện trong quá trình commissioning.

Kỹ thuật viên có thể nhìn nhanh controller đang xuất lệnh hay chưa, alarm có đang active hay hệ thống đang chạy auto hoặc manual.

Auto/Manual giúp bảo trì thuận tiện hơn

Trong vận hành bình thường, bộ điều khiển thường chạy ở chế độ tự động.

Tuy nhiên khi bảo trì hoặc commissioning, chế độ manual có thể hữu ích để kiểm tra output hoặc xác định phản ứng của thiết bị công suất.

Người vận hành có thể chuyển chế độ theo cấu hình cho phép của controller.

Chức năng này giúp kỹ thuật viên phân biệt lỗi nằm ở sensor, controller hay thiết bị phía sau output.

Honeywell DC1020 thường được dùng trên máy nào?

Honeywell DC1000 Series được phát triển cho nhiều ứng dụng điều khiển nhiệt độ và process.

Máy sấy công nghiệp

Controller nhận tín hiệu nhiệt độ từ buồng sấy và điều khiển heater để duy trì mức nhiệt yêu cầu.

Máy đóng gói

Các bộ phận sealing cần nhiệt độ ổn định để đường hàn túi đạt chất lượng đồng đều.

DC1020 có thể điều khiển heater trên thanh nhiệt hoặc cụm gia nhiệt.

Máy ép và xử lý nhựa

Nhiệt độ barrel, khuôn hoặc vùng gia nhiệt cần được kiểm soát theo từng zone.

PID controller giúp hạn chế dao động nhiệt.

Lò nhiệt

DC1020 có thể sử dụng để điều khiển heater thông qua relay, SSR hoặc SCR tùy công suất.

Buồng kiểm tra nhiệt độ

Climatic chamber và test chamber cần kiểm soát nhiệt độ theo giá trị đặt.

Máy sơn và coating

Các hệ thống sấy hoặc curing coating cũng cần kiểm soát nhiệt ổn định để bảo đảm quá trình xử lý bề mặt.

Vì sao DC1020 không nên được chọn chỉ dựa vào kích thước 48 × 96 mm?

Có rất nhiều controller công nghiệp sử dụng cùng kích thước DIN.

Lắp vừa lỗ tủ không có nghĩa là thay được.

Một model thay thế phải được kiểm tra đồng thời:

input sensor,

output control,

nguồn cấp,

alarm,

communication,

logic điều khiển,

kích thước panel,

sơ đồ terminal.

Nếu chỉ mua một controller 48 × 96 mm bất kỳ, kỹ thuật có thể gặp tình trạng lắp vừa nhưng không đấu điện tương thích.

Điểm cần chú ý với model DC1020CR-311-110-E-0

Đây là một mã cấu hình đầy đủ chứ không chỉ là tên series.

DC1020 xác định nền tảng controller.

CR cho biết đây là nhóm cấu hình RTD input.

Phần 311-110-E-0 tiếp tục xác định các option của thiết bị.

Do đó, khi hỏi giá hoặc mua hàng thay thế, nên gửi nguyên chuỗi:

DC1020CR-311-110-E-0

Không nên rút gọn thành DC1020CR nếu mục tiêu là tìm đúng hàng đang lắp trên máy.

6 bước kiểm tra trước khi thay Honeywell DC1020

Trước khi đặt hàng, kỹ thuật nên đối chiếu:

Model đầy đủ: DC1020CR-311-110-E-0.

Sensor đang sử dụng: RTD loại nào.

Nguồn cấp: kiểm tra trực tiếp nameplate.

Output: relay, SSR drive hay analog.

Alarm: số lượng và chức năng đang sử dụng.

Communication: có RS485/RS232 hay không.

Chỉ cần khác một trong các mục trên, controller mới có thể không thay thế trực tiếp cho thiết bị cũ.

Dấu hiệu DC1020 cần được kiểm tra

Controller hiển thị sai nhiệt độ chưa chắc đã hỏng.

Đầu tiên nên kiểm tra RTD, dây tín hiệu và terminal.

Nếu display báo lỗi, giá trị nhảy bất thường hoặc PV luôn ở một mức cố định, sensor có thể bị đứt hoặc wiring sai.

Nếu PV hiển thị đúng nhưng heater không chạy, cần kiểm tra output của controller, SSR, contactor và nguồn heater.

Nếu nhiệt độ dao động mạnh, có thể cần kiểm tra lại PID parameter hoặc auto tuning.

Việc chẩn đoán theo từng khối thường hiệu quả hơn thay controller ngay lập tức.

Vị trí DC1020 trong một vòng điều khiển nhiệt độ

Có thể hình dung hệ thống theo chuỗi:

RTD → Honeywell DC1020 → SSR/Contactor/SCR → Heater → Process

RTD là thiết bị đo.

DC1020 là bộ xử lý và ra quyết định.

SSR hoặc contactor là thiết bị đóng cắt công suất.

Heater tạo nhiệt.

Sau đó RTD tiếp tục đo nhiệt độ mới và gửi về DC1020.

Chu trình này được lặp lại liên tục trong quá trình máy hoạt động.

Ưu điểm của Honeywell DC1020 trong môi trường công nghiệp

Điểm mạnh của dòng này nằm ở sự kết hợp giữa kích thước nhỏ và khả năng điều khiển tương đối linh hoạt.

Màn hình PV/SP riêng biệt giúp vận hành dễ theo dõi.

PID và ON/OFF cho phép áp dụng cho cả hệ thống đơn giản lẫn quá trình cần độ ổn định cao hơn.

Nhiều loại output giúp controller kết nối được với relay, SSR hoặc bộ công suất.

Tùy cấu hình, communication cũng giúp thiết bị tham gia vào hệ thống giám sát rộng hơn.

Đây là lý do DC1020 được sử dụng trên nhiều máy OEM và dây chuyền sản xuất.

Honeywell DC1020CR-311-110-E-0 tại Việt Nam

Khách hàng tìm Honeywell DC1020CR-311-110-E-0 tại Việt Nam thường có nhu cầu thay controller cũ trên máy, bảo trì dây chuyền hoặc tìm đúng model theo BOM thiết bị.

Khi yêu cầu báo giá, nên gửi model đầy đủ, số lượng và ảnh nameplate.

Nếu có hình mặt sau terminal hoặc sơ đồ wiring cũ, việc đối chiếu cấu hình sẽ chính xác hơn.

Đối với model đã sử dụng lâu năm, cũng nên yêu cầu nhà cung cấp kiểm tra tình trạng sản xuất và model thay thế nếu mã gốc không còn sẵn hàng.

Tên hàng chuẩn để gửi RFQ

Có thể ghi:

Honeywell DC1020CR-311-110-E-0 Digital Temperature / Process Controller, DC1000 Series, 48 × 96 mm, RTD Input.

Nếu là hàng thay thế:

Please quote the exact model DC1020CR-311-110-E-0 and confirm compatibility with the existing unit.

Cách ghi đầy đủ này giúp giảm đáng kể khả năng supplier báo nhầm một biến thể DC1020 khác.
