Honeywell L404F1102 – Bộ điều khiển áp suất Pressuretrol cho lò hơi và hệ thống hơi

Trong một hệ thống hơi công nghiệp, áp suất không thể tăng giảm tự do. Khi áp suất vượt mức cài đặt, burner cần được ngắt; khi áp suất giảm xuống ngưỡng phù hợp, hệ thống có thể cho phép burner hoạt động trở lại.

Honeywell L404F1102 được thiết kế chính cho nhiệm vụ đó.

Đây là bộ điều khiển áp suất Pressuretrol®, sử dụng cơ cấu công tắc điện SPDT với chế độ tự động reset. Thiết bị phù hợp cho hơi nước, khí nén, khí không cháy và các môi chất không gây ăn mòn phần tử cảm nhận áp suất.

Honeywell L404F1102 giải quyết bài toán gì trong hệ thống lò hơi?

Ở lò hơi công nghiệp, việc duy trì áp suất trong một vùng cho phép giúp hệ thống vận hành ổn định hơn.

Nếu burner tiếp tục đốt khi áp suất đã đạt mức giới hạn, áp suất có thể tiếp tục tăng. Ngược lại, nếu burner bị ngắt quá sớm hoặc đóng mở liên tục, hệ thống vừa khó giữ áp suất vừa làm tăng số lần khởi động của thiết bị đốt.

Honeywell L404F1102 theo dõi áp suất thực tế và chuyển trạng thái tiếp điểm điện khi áp suất đạt điểm cài đặt.

Thiết bị vì vậy thường được dùng làm operating pressure control trong boiler, steam system và các hệ thống áp suất tương tự.

Khung thông số kỹ thuật Honeywell L404F1102

HONEYWELL L404F1102 PRESSURETROL®

Thông số	Giá trị
Thương hiệu	Honeywell
Model	L404F1102
Dòng sản phẩm	Pressuretrol® L404F
Loại thiết bị	Bộ điều khiển áp suất / Pressure Controller
Dải áp suất làm việc	10–150 psi
Dải tương đương	khoảng 70–1035 kPa
Differential	10–22 psi, điều chỉnh được
Loại differential	Subtractive
Kiểu công tắc	MicroSwitch® snap-action
Tiếp điểm	SPDT
Reset	Automatic reset
Hoạt động khi áp suất tăng	Break R-B, Make R-W
Kết nối áp suất	1/4″-18 NPT
Dòng tải tại 120 VAC	8.0 A full load
Dòng tải tại 240 VAC	5.1 A full load
Nhiệt độ môi trường tối đa	khoảng 66°C
Môi chất	Steam, air, khí không cháy, chất lỏng không ăn mòn
Kiểu lắp	Trực tiếp qua 1/4″-18 NPT hoặc surface mounting
Ứng dụng chính	Boiler, steam system, air pressure control

Hai thang chỉnh trên L404F1102 có ý nghĩa gì?

Nhìn qua lớp nắp trong suốt của Honeywell L404F1102, người sử dụng có thể thấy hai thang điều chỉnh riêng biệt.

Một thang được ký hiệu MAIN, dùng để đặt mức áp suất chính.

Thang còn lại được ký hiệu DIFF., dùng để đặt độ chênh áp.

Đây chính là cách Pressuretrol tạo ra một khoảng làm việc thay vì đóng và mở burner tại cùng một giá trị áp suất.

Ví dụ, nếu điểm ngắt được đặt ở mức cao và differential được thiết lập phù hợp, burner sẽ không khởi động trở lại ngay khi áp suất chỉ vừa giảm một lượng rất nhỏ.

Điều này giúp hạn chế hiện tượng đóng/ngắt liên tục.

“Subtractive differential” trên Honeywell L404F1102 là gì?

L404F sử dụng subtractive differential.

Có thể hiểu đơn giản rằng giá trị MAIN là điểm tác động ở phía áp suất cao, còn điểm reset thấp hơn được xác định bằng cách trừ differential.

Ví dụ minh họa:

Nếu MAIN đặt ở 100 psi và differential đặt 15 psi, thiết bị có thể tác động ở khoảng 100 psi và reset khi áp suất giảm xuống khoảng 85 psi.

Đây chỉ là ví dụ để giải thích cách hoạt động; khi cài đặt thực tế cần tuân thủ yêu cầu của boiler, burner và thiết kế hệ thống.

SPDT giúp L404F1102 linh hoạt hơn một công tắc ON/OFF đơn giản

SPDT – Single Pole Double Throw cho phép thiết bị có một chân chung và hai trạng thái tiếp điểm.

Trên L404F, khi áp suất tăng tới điểm tác động, công tắc sẽ break R-B và make R-W.

Điều này giúp bộ điều khiển không chỉ dùng để ngắt burner mà còn có thể cung cấp tín hiệu cho mạch điều khiển khác tùy cách đấu dây.

Trong hệ thống thực tế, L404F1102 có thể được kết nối với burner controller, relay hoặc mạch điều khiển trung gian.

Automatic reset giúp boiler tự trở lại chu trình làm việc

Một đặc điểm quan trọng của Honeywell L404F1102 là chế độ automatic reset.

Sau khi áp suất tăng tới ngưỡng tác động và sau đó giảm xuống dưới điểm reset, công tắc sẽ tự chuyển trạng thái trở lại.

Người vận hành không cần nhấn nút reset bằng tay sau mỗi chu kỳ.

Vì thế L404F1102 phù hợp hơn cho vai trò operating pressure control – điều khiển áp suất vận hành thường xuyên – thay vì một công tắc giới hạn sự cố yêu cầu manual reset.

Honeywell L404F1102 được dùng cho những môi chất nào?

Honeywell L404F1102 có thể sử dụng với:

hơi nước, không khí, khí không cháy và các chất lỏng không gây ăn mòn phần tử cảm nhận áp suất.

Đây là lý do model này xuất hiện khá nhiều trên boiler và steam system.

Tuy nhiên, đây không phải công tắc áp suất gas chuyên dụng cho mọi loại nhiên liệu cháy.

Nếu mục đích là giám sát áp suất gas burner, cần kiểm tra dòng pressure switch chuyên dùng cho gas thay vì tự động dùng L404F1102.

Kết nối 1/4″-18 NPT thuận tiện cho hệ thống hơi

Phần cảm nhận áp suất của L404F1102 sử dụng đầu nối 1/4″-18 NPT.

Thiết bị có thể được lắp trực tiếp thông qua đầu nối này hoặc cố định vào bề mặt bằng các lỗ phía sau vỏ.

Trong hệ thống hơi, Pressuretrol thường không nên nhận hơi nóng trực tiếp vào phần tử cảm biến.

Tùy cấu hình lắp đặt, một siphon hoặc pigtail có thể được sử dụng để tạo lớp nước ngăn hơi nhiệt độ cao tác động trực tiếp lên bộ điều khiển.

Việc lắp đặt cần bám theo yêu cầu kỹ thuật của boiler và điều kiện thực tế của hệ thống.

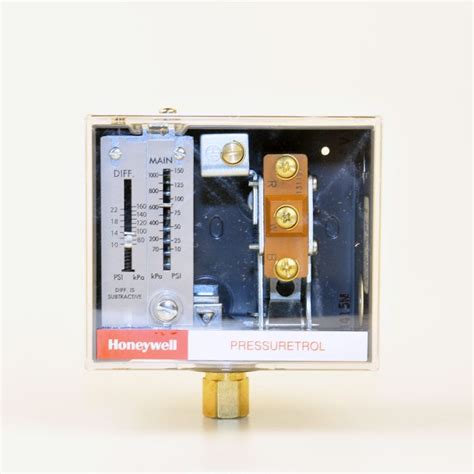

Nắp trong suốt không chỉ để quan sát

Một đặc điểm khá đặc trưng của dòng Honeywell Pressuretrol là phần nắp nhựa trong.

Nhờ thiết kế này, kỹ thuật viên có thể quan sát trực tiếp:

MAIN setting, differential setting và cơ cấu chuyển mạch bên trong mà không cần tháo nắp trong quá trình kiểm tra thông thường.

Trong bảo trì boiler, đây là chi tiết nhỏ nhưng rất tiện vì kỹ thuật có thể nhanh chóng xác nhận lại mức cài đặt.

Honeywell L404F1102 thường nằm ở đâu trong hệ thống?

L404F1102 có thể xuất hiện tại nhiều vị trí mà áp suất cần điều khiển theo chế độ ON/OFF.

Lò hơi công nghiệp

Đây là ứng dụng phổ biến nhất.

Pressuretrol theo dõi áp suất hơi và điều khiển chu trình burner theo vùng áp suất đặt trước.

Hệ thống phân phối hơi

Trong các hệ thống sử dụng hơi cho gia nhiệt, sấy hoặc quy trình sản xuất, bộ điều khiển áp suất có thể được sử dụng để duy trì áp suất làm việc trong phạm vi yêu cầu.

Hệ thống khí nén

Do L404F1102 có thể sử dụng với air, thiết bị cũng phù hợp với một số ứng dụng kiểm soát áp suất khí.

Thiết bị OEM

Các nhà chế tạo máy có thể sử dụng Pressuretrol như một phần của mạch điều khiển áp suất cơ điện độc lập.

L404F1102 khác gì pressure transmitter?

Hai thiết bị này thường bị nhầm vì đều liên quan tới áp suất.

Pressure transmitter đo liên tục áp suất và xuất tín hiệu analog như 4–20 mA.

Trong khi đó, Honeywell L404F1102 là bộ điều khiển dạng công tắc.

Nó không có nhiệm vụ gửi liên tục giá trị 73 psi, 88 psi hay 105 psi về PLC.

Nhiệm vụ chính là thay đổi trạng thái tiếp điểm khi áp suất đạt ngưỡng đặt.

Do đó nếu hệ thống chỉ cần bật/tắt burner theo áp suất, Pressuretrol có thể là cấu hình phù hợp và đơn giản hơn transmitter.

L404F1102 khác gì pressure gauge?

Pressure gauge chỉ hiển thị áp suất để người vận hành quan sát.

L404F1102 lại tác động lên mạch điện.

Trong một boiler, hai thiết bị có thể được lắp đồng thời:

đồng hồ áp suất để nhìn giá trị thực tế và Pressuretrol để điều khiển tự động.

Một thiết bị không thay thế chức năng của thiết bị còn lại.

Những lỗi thường gặp khi L404F1102 hoạt động không ổn định

Khi boiler đóng/ngắt bất thường, không nên lập tức kết luận Pressuretrol hỏng.

Nguyên nhân có thể đến từ đường lấy áp bị tắc, siphon có cặn, kết nối áp suất bị nghẹt hoặc mức MAIN/DIFF bị điều chỉnh sai.

Tiếp điểm điện cũng có thể xuống cấp sau thời gian dài đóng cắt.

Ngoài ra, nếu hệ thống dao động áp suất mạnh, burner có thể đóng/ngắt nhiều dù Pressuretrol vẫn hoạt động đúng.

Vì vậy khi kiểm tra nên đánh giá cả đường pressure sensing lẫn mạch điện.

Bao lâu nên kiểm tra L404F1102?

Đối với boiler vận hành liên tục, việc kiểm tra L404F1102 nên được tích hợp vào lịch bảo dưỡng định kỳ.

Nên kiểm tra ít nhất các nội dung: điểm tác động, điểm reset, tình trạng dây điện, đầu nối áp suất và khả năng chuyển mạch.

Một Pressuretrol còn nguyên vỏ ngoài chưa đồng nghĩa với điểm switching vẫn chính xác như lúc mới.

6 điểm cần đối chiếu trước khi mua Honeywell L404F1102

Khi thay một Pressuretrol cũ, nên kiểm tra đúng các thông tin sau:

Model: L404F1102.

Operating range: 10–150 psi.

Differential: 10–22 psi.

Reset: Automatic.

Switch: SPDT.

Connection: 1/4″-18 NPT.

Đặc biệt, không nên chỉ gửi nhà cung cấp tên Honeywell L404F.

Trong dòng L404F có nhiều model với dải áp suất khác nhau. Sai suffix có thể dẫn tới sai hoàn toàn dải áp suất và chức năng điều khiển.

L404F1102 có thể dùng để thay một số mã Pressuretrol cũ

Honeywell L404F1102 thường được sử dụng trong các trường hợp thay thế thiết bị Pressuretrol cũ có cùng dải áp suất và đặc tính switching.

Tuy nhiên khi thay thế, vẫn nên đối chiếu đầy đủ range, differential, switch action và giới hạn áp suất.

Không nên chỉ dựa vào hình dạng bên ngoài.

Tên hàng chuẩn để gửi RFQ

Có thể ghi:

Honeywell L404F1102 Pressuretrol® Pressure Controller, Operating Range 10–150 psi, Adjustable Subtractive Differential 10–22 psi, SPDT, Automatic Reset, 1/4″-18 NPT.

Nếu là hàng thay thế cho boiler đang sử dụng, có thể ghi thêm:

Please confirm compatibility with existing Honeywell L404F1102 and provide datasheet/COC if available.

Cách ghi này giúp nhà cung cấp hiểu chính xác hơn so với chỉ gửi “pressure switch Honeywell”.
