Bơm Chìm Giếng Khoan Goulds GZ646 15 – Bơm Trục Đứng 6 Inch, Công Suất 22 kW

Bơm chìm giếng khoan Goulds GZ646 15 là dòng bơm ly tâm đa tầng cánh thuộc GZ646 Series của Goulds Water Technology – thương hiệu trực thuộc tập đoàn Xylem. Sản phẩm được thiết kế để khai thác và vận chuyển nước từ giếng khoan sâu, hệ thống cấp nước tập trung, trạm bơm và các công trình yêu cầu cột áp cao.

Với thiết kế 15 tầng cánh, kết nối động cơ chìm 6 inch và cấu hình công suất motor 22 kW, Goulds GZ646 15 đáp ứng nhu cầu vận chuyển nước liên tục trong hệ thống cấp nước sản xuất, xử lý nước và khai thác nguồn nước ngầm.

Model GZ646 15-G6W là cấu hình cụm bơm kết hợp động cơ G6W được thể hiện trong catalog Goulds. Khi có yêu cầu sử dụng motor Franklin Electric 22 kW, cần xác nhận khả năng tương thích cơ khí và thông số vận hành trước khi lựa chọn.

1. Thông số kỹ thuật bơm Goulds GZ646 15

Các thông số kích thước và khối lượng trên áp dụng cho cấu hình trong catalog. Khi sử dụng motor Franklin Electric, chiều dài tổng thể và khối lượng của cụm bơm có thể thay đổi.

2. Cấu tạo bơm chìm Goulds GZ646 15

Goulds GZ646 15 sử dụng nguyên lý bơm ly tâm nhiều tầng cánh được bố trí liên tiếp trên cùng một trục quay. Kết cấu này cho phép tạo tổng cột áp lớn hơn so với bơm ly tâm một tầng cánh trong cùng điều kiện thiết kế.

2.1. Cụm 15 tầng cánh

Bên trong thân bơm là hệ thống cánh bơm và bộ phận dẫn hướng được lắp thành nhiều cấp. Khi trục bơm quay, năng lượng được truyền cho nước qua từng tầng, làm tăng áp suất trước khi nước đi tới cửa xả.

Thiết kế 15 tầng cánh giúp bơm đáp ứng những yêu cầu cột áp lớn trong các tuyến cấp nước từ giếng sâu đến bồn chứa hoặc mạng phân phối.

2.2. Trục bơm và bộ phận dẫn hướng

Trục bơm truyền chuyển động từ động cơ đến hệ thống cánh bơm. Các bộ phận dẫn hướng có nhiệm vụ điều chỉnh dòng chảy giữa các tầng và chuyển đổi một phần động năng của nước thành áp năng.

Độ đồng tâm của trục và tình trạng ổ đỡ ảnh hưởng trực tiếp đến rung động, độ ổn định và tuổi thọ thiết bị.

2.3. Cụm cửa hút và cửa xả

Nước đi vào bơm qua vùng cửa hút, sau đó lần lượt được tăng áp qua các tầng cánh. Cửa xả nằm ở phía trên cụm bơm, dẫn nước vào đường ống đẩy.

Khi lắp đặt, cần kiểm tra kích thước kết nối, khả năng chịu áp của đường ống và van một chiều theo yêu cầu thiết kế.

2.4. Khớp nối với động cơ chìm

Phần đầu bơm Goulds GZ646 15 được thiết kế để ghép với động cơ chìm có chuẩn kết nối phù hợp.

Motor được đặt bên dưới đầu bơm, truyền chuyển động quay thông qua trục và khớp nối. Khả năng lắp ghép phụ thuộc vào chuẩn mặt bích, kích thước trục, lực đẩy dọc trục và đặc tính kỹ thuật của động cơ.

3. Nguyên lý hoạt động của bơm Goulds GZ646 15

Khi cấp điện cho động cơ chìm, trục motor quay và truyền chuyển động đến toàn bộ cụm cánh bơm.

Nước được hút vào tầng cánh đầu tiên. Dưới tác động của lực ly tâm, nước chuyển động từ tâm cánh ra phía ngoài, sau đó đi qua bộ phận dẫn hướng để chuyển sang tầng tiếp theo.

Quá trình tăng áp được thực hiện liên tục qua 15 tầng cánh. Áp suất nước tăng dần trước khi đi qua cửa xả và được đẩy lên đường ống cấp nước.

Khác với bơm đặt cạn cần bố trí đường hút phù hợp, bơm chìm GZ646 15 vận hành trong môi trường ngập nước. Điều này giúp hạn chế những vấn đề liên quan đến quá trình mồi nước của bơm đặt trên mặt đất.

Tuy nhiên, động cơ vẫn cần được đảm bảo điều kiện làm mát, mức ngập tối thiểu và lưu tốc nước qua thân motor theo hướng dẫn của nhà sản xuất.

4. Phân biệt model Goulds GZ646 15 và GZ646 15-G6W

Hai ký hiệu này có liên quan trực tiếp nhưng khác nhau về phạm vi thiết bị.

Đối với khách hàng đã có động cơ chìm và chỉ cần thay thế đầu bơm, model GZ646 15 là thông tin quan trọng để xác định sản phẩm.

Trường hợp mua nguyên bộ, cấu hình GZ646 15-G6W là một lựa chọn được thể hiện trong catalog của nhà sản xuất. Cần kiểm tra mã đặt hàng cuối cùng trước khi báo giá.

5. Khả năng kết hợp bơm Goulds GZ646 15 với motor Franklin Electric 22 kW

Bơm Goulds GZ646 15 được thiết kế với chuẩn kết nối động cơ chìm 6 inch theo tiêu chuẩn NEMA. Vì vậy, có thể xem xét sử dụng motor Franklin Electric 22 kW nếu đáp ứng đầy đủ các yêu cầu tương thích.

Khi lựa chọn motor Franklin, cần kiểm tra kích thước trục motor, chuẩn mặt bích, tải dọc trục cho phép, tốc độ quay và yêu cầu làm mát.

Công suất motor 22 kW trong catalog là công suất danh định của cấu hình G6W. Đối với motor khác hãng, việc lựa chọn cần kiểm tra đường đặc tính công suất bơm tại điểm vận hành, không nên chỉ dựa vào công suất danh nghĩa.

Đặc biệt, các thông số về chiều dài và trọng lượng của cụm GZ646 15-G6W không được áp dụng mặc định cho bộ bơm kết hợp motor Franklin Electric.

6. Các ứng dụng chính của bơm chìm Goulds GZ646 15

6.1. Khai thác nước ngầm từ giếng khoan sâu

Goulds GZ646 15 được sử dụng trong hệ thống khai thác nước ngầm cần đưa nước từ độ sâu lớn lên bể chứa hoặc đường ống cấp nước. Thiết kế bơm đa tầng cánh cho phép tạo cột áp phù hợp với tuyến ống có chiều cao nâng lớn.

6.2. Hệ thống cấp nước cho nhà máy sản xuất

Bơm có thể được lắp đặt trong hệ thống cấp nước sản xuất, cấp nước cho bể trung gian hoặc cung cấp nguồn nước đầu vào cho dây chuyền xử lý nước.

Khi lựa chọn thiết bị, cần căn cứ vào lưu lượng yêu cầu, tổng cột áp hệ thống và chế độ vận hành trong ngày.

6.3. Trạm cấp nước tập trung

Trong hệ thống cấp nước khu vực, bơm chìm Goulds GZ646 15 có thể sử dụng để vận chuyển nước từ nguồn khai thác đến bồn chứa, tháp nước hoặc mạng phân phối.

Việc tính toán tổn thất đường ống và điều kiện làm việc thực tế sẽ quyết định điểm vận hành của bơm.

6.4. Hệ thống tưới tiêu và cấp nước nông nghiệp

Bơm phù hợp để xem xét cho các hệ thống tưới cần khai thác nước từ giếng khoan, đặc biệt tại những khu vực yêu cầu bơm nước lên bồn cao hoặc vận chuyển qua đường ống dài.

7. Lựa chọn bơm Goulds GZ646 15 theo lưu lượng và cột áp

Để chọn đúng bơm, cần xác định hai thông số quan trọng nhất là lưu lượng Q và tổng cột áp H.

Lưu lượng Q (m³/h): Thể hiện lượng nước bơm cần cung cấp trong một giờ. Lưu lượng phải được xác định dựa trên nhu cầu của hệ thống và khả năng khai thác của nguồn nước.

Cột áp H (m): Là tổng năng lượng mà bơm phải cung cấp cho dòng nước, biểu diễn bằng mét cột nước. Khi tính toán cần xét cột áp tĩnh, tổn thất đường ống và áp suất yêu cầu tại điểm cấp nước.

Ví dụ, nếu hệ thống yêu cầu lưu lượng 50–60 m³/h tại cột áp 60 m, cần đối chiếu trực tiếp điểm làm việc này trên đường đặc tính Q–H của Goulds GZ646 15.

Không thể kết luận bơm đáp ứng yêu cầu chỉ dựa vào công suất motor 22 kW. Sự phù hợp phải được xác nhận bằng đường đặc tính bơm và điều kiện lắp đặt thực tế.

8. Các model cùng dòng Goulds GZ646

GZ646 Series cung cấp nhiều cấu hình số tầng cánh để đáp ứng các mức cột áp khác nhau.

Việc tăng số tầng cánh thường làm tăng khả năng tạo cột áp, nhưng không đồng nghĩa bơm có số tầng lớn hơn luôn phù hợp hơn với hệ thống. Cần lựa chọn theo điểm làm việc và đường đặc tính của từng model.

9. Những yêu cầu kỹ thuật cần kiểm tra trước khi đặt hàng

Khi mua bơm chìm Goulds GZ646 15, cần xác nhận tình trạng nguồn nước, độ sâu lắp đặt và điều kiện vận hành để tránh lựa chọn sai thiết bị.

Đối với giếng khoan, đường kính trong của giếng phải đảm bảo đủ không gian lắp đặt cụm bơm và dây cáp điện. Độ sâu đặt bơm cần phù hợp với mực nước động, lưu lượng khai thác và yêu cầu làm mát động cơ.

Hệ thống điện phải phù hợp với điện áp, tần số và phương thức khởi động motor. Đồng thời nên trang bị các chức năng bảo vệ mất pha, quá tải, mất nước và những điều kiện bất thường khác.

Đối với nước có hàm lượng cát hoặc tạp chất cao, cần kiểm tra giới hạn cho phép của nhà sản xuất. Không nên mặc định bơm có thể sử dụng cho mọi nguồn nước có tính ăn mòn hoặc chứa hạt rắn.

Trường hợp thay thế bơm cũ, cần cung cấp tem model, đường kính giếng, lưu lượng, cột áp và thông tin motor để xác định chính xác cấu hình phù hợp.

10. Cung cấp bơm chìm Goulds GZ646 15 tại Việt Nam

Hoàng Thiên Phát cung cấp bơm chìm giếng khoan Goulds GZ646 15, hỗ trợ tra cứu model, kiểm tra cấu hình động cơ và báo giá theo yêu cầu kỹ thuật.

Sản phẩm có thể được yêu cầu báo giá theo hai phương án: đầu bơm Goulds riêng hoặc cụm bơm hoàn chỉnh kèm động cơ tương thích.

Đối với yêu cầu kết hợp đầu bơm Goulds GZ646 15 và motor Franklin Electric 22 kW, cần xác nhận mã motor chính xác, tiêu chuẩn lắp ghép và điểm vận hành trước khi chốt đơn hàng.

Các tài liệu như catalog kỹ thuật, CO, CQ hoặc chứng nhận xuất xưởng được xác nhận theo khả năng cung cấp chứng từ thực tế của nhà sản xuất và nhà cung cấp.

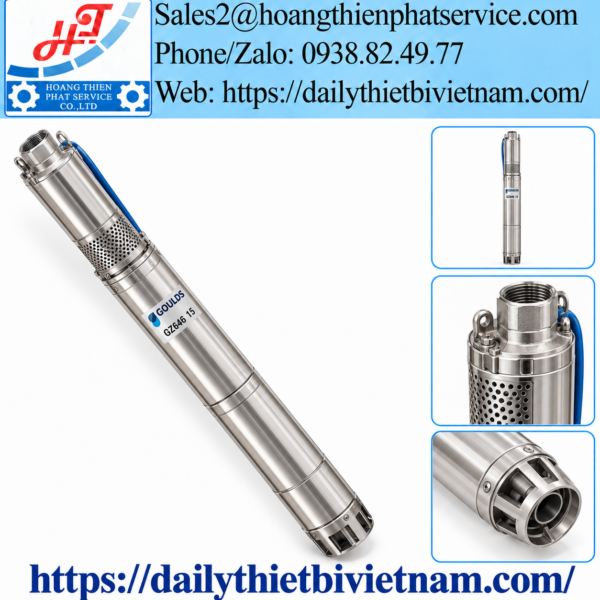

11. Hình ảnh tham khảo bơm Goulds GZ646 15

Hình minh họa tham khảo dòng sản phẩm. Cần đối chiếu ảnh và tem model trước khi sử dụng làm hình ảnh chính của GZ646 15.
