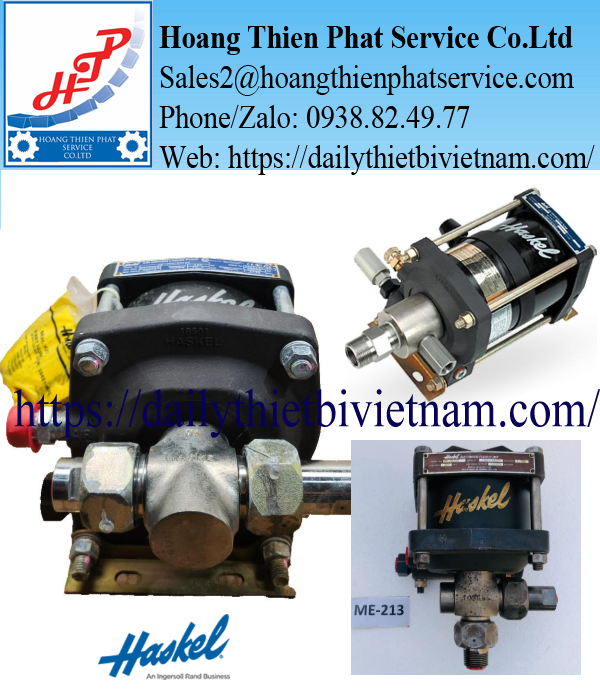

Bơm Cao Áp HASKEL HF-300 – Bơm Thử Áp Thủy Lực Dẫn Động Khí Nén 300:1

Bơm cao áp HASKEL HF-300 là dòng bơm chất lỏng áp suất cao vận hành bằng khí nén của hãng HASKEL – Mỹ. Thiết bị được thiết kế để tạo áp suất thủy lực lớn từ nguồn khí nén, phục vụ các hệ thống thử áp, kiểm tra độ kín và thử nghiệm khả năng chịu áp lực của thiết bị.

Khác với bơm chuyển chất lỏng thông thường, HASKEL HF-300 tập trung vào khả năng tạo áp suất cao với lưu lượng tương đối nhỏ. Đây là đặc điểm phù hợp với các hệ thống cần tăng áp đến giá trị thử nghiệm xác định và duy trì áp suất theo quy trình kiểm tra.

Dòng bơm HASKEL HF-300 có tỷ số tăng áp danh nghĩa 300:1, thuộc nhóm bơm tăng áp chất lỏng bằng khí nén (Air-Driven High Pressure Liquid Pump).

Khi hệ thống cần thử áp hàng nghìn bar, bơm thông thường có đáp ứng được không?

Trong các hoạt động thử áp thủy lực, thiết bị cần tạo ra áp suất đủ lớn để kiểm tra khả năng chịu áp của đường ống, van, bình chứa hoặc các chi tiết cơ khí.

Bơm ly tâm thường được lựa chọn khi cần lưu lượng lớn, trong khi bơm bánh răng thủy lực phổ biến trong các bộ nguồn truyền động. Tuy nhiên, những hệ thống thử áp rất cao thường cần một giải pháp khác.

Bơm HASKEL HF-300 sử dụng khí nén làm nguồn dẫn động và cơ cấu piston để tăng áp chất lỏng.

Khi áp suất đầu ra tăng, lưu lượng có xu hướng giảm. Bơm có thể tiến đến trạng thái cân bằng áp suất khi lực dẫn động không còn đủ để tiếp tục hành trình tăng áp.

Điều này giúp HASKEL HF-300 phù hợp với nhiệm vụ tăng áp và thử nghiệm, thay vì sử dụng để bơm chuyển chất lỏng với lưu lượng lớn liên tục.

Nhận diện HASKEL HF-300 qua các thông số quan trọng

Phía sau tỷ số 300:1 là nguyên lý tăng áp nào?

Để hiểu đúng bơm HASKEL HF-300, cần phân biệt áp suất khí nén dẫn động và áp suất chất lỏng ở đầu ra.

Bơm sử dụng piston khí có diện tích tác dụng lớn để tạo lực dẫn động. Lực này được truyền đến piston chất lỏng có diện tích nhỏ hơn, tạo ra áp suất đầu ra lớn hơn.

Về nguyên lý lý tưởng:

Trong đó \(P_{air}\) là áp suất khí nén dẫn động và \(R\) là tỷ số diện tích hiệu dụng.

Áp suất thực tế còn phụ thuộc tổn thất cơ khí, áp suất đầu vào chất lỏng, đặc tính bơm và giới hạn của từng cấu hình.

Bơm HASKEL HF-300 được lựa chọn cho những công việc thử nghiệm nào?

Khả năng sử dụng trong từng ứng dụng phải được đánh giá theo môi chất, giới hạn áp suất, lưu lượng yêu cầu và tiêu chuẩn thử nghiệm liên quan.

Áp suất rất cao nhưng lưu lượng nhỏ: Đó có phải nhược điểm?

Không hẳn.

Trong thử áp thủy lực, mục tiêu thường là đưa hệ thống đến một mức áp suất xác định, sau đó theo dõi sự ổn định của áp suất hoặc đánh giá khả năng chịu áp.

Khác với bơm cấp nước hoặc bơm tuần hoàn, thiết bị thử áp không nhất thiết cần lưu lượng lớn trong toàn bộ chu trình.

Với HASKEL HF-300, lưu lượng thấp ở vùng áp suất cao là đặc tính cần được xem xét trong thiết kế hệ thống.

Ví dụ, nếu cần tăng áp cho một thể tích chất lỏng lớn, thời gian nạp và tăng áp có thể kéo dài. Khi đó, giải pháp kỹ thuật có thể cần một bơm nạp áp suất thấp kết hợp với bơm tăng áp cao.

Do đó, lựa chọn bơm HASKEL HF-300 phải dựa trên cả áp suất mục tiêu, thể tích hệ thống và thời gian thử nghiệm, thay vì chỉ dựa vào tỷ số tăng áp.

Những điểm bắt buộc kiểm tra trước khi đưa HF-300 vào hệ thống

Khi bơm HASKEL HF-300 không đạt áp suất, cần đánh giá những yếu tố nào?

Không đạt áp suất mục tiêu chưa chắc đồng nghĩa bơm đã hư hỏng.

Trong quá trình kiểm tra, kỹ thuật viên cần phân biệt các nguyên nhân thuộc nguồn khí dẫn động, hệ thống chất lỏng và bản thân bơm.

Việc chẩn đoán và sửa chữa cần tuân thủ tài liệu kỹ thuật của HASKEL. Không nên tháo cụm bơm hoặc thử nghiệm vượt giới hạn áp suất để xác định nguyên nhân.

Khi hỏi mua HASKEL HF-300, kỹ sư cần cung cấp những gì?

Mã HF-300 là thông tin quan trọng để bắt đầu xác định thiết bị, nhưng với bơm cao áp, việc đặt hàng cần đối chiếu thêm cấu hình và yêu cầu sử dụng.

Thông tin nên cung cấp bao gồm tên hãng HASKEL, model HF-300, hình ảnh tem thiết bị, số sê-ri nếu có, loại chất lỏng, áp suất thử yêu cầu và điều kiện nguồn khí nén.

Ngoài ra, cần xác nhận kiểu cổng kết nối, vật liệu bộ phận tiếp xúc chất lỏng và phụ kiện đi kèm.

Đối với nhu cầu thay thế tại nhà máy, việc cung cấp ảnh bơm đang sử dụng sẽ giúp nhà cung cấp kiểm tra khả năng tương thích nhanh hơn.

Bơm cao áp HASKEL HF-300 là thiết bị chuyên dụng cho các hệ thống cần tạo áp suất chất lỏng rất cao bằng nguồn khí nén. Với tỷ số tăng áp danh nghĩa 300:1, sản phẩm phù hợp để xem xét trong các ứng dụng thử áp thủy lực, kiểm tra van và thử nghiệm thiết bị chịu áp lực.

Việc lựa chọn đúng cấu hình và thiết kế hệ thống bảo vệ phù hợp là điều kiện quan trọng để sử dụng thiết bị an toàn, ổn định.
