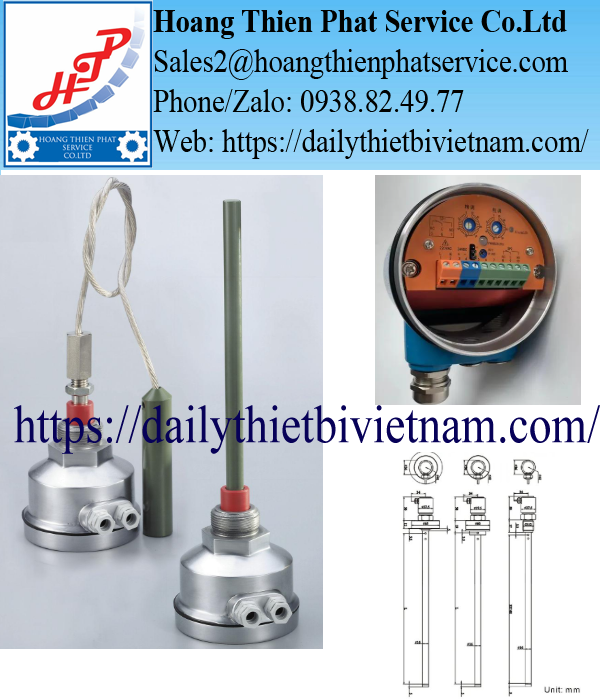

Cảm Biến Điều Khiển Mức Điện Dung AECO SC-A300 24VAC – Đầu Dò 300mm, Relay 5A

Cảm biến điều khiển mức điện dung AECO SC-A300 24VAC là thiết bị phát hiện và giám sát mức vật liệu thuộc dòng SCA của AECO – Ý. Sản phẩm sử dụng nguyên lý điện dung để nhận biết sự hiện diện của môi chất tại vị trí đầu dò, đồng thời chuyển đổi tín hiệu phát hiện thành trạng thái đóng mở tiếp điểm relay.

Khác với các cảm biến báo mức thông thường có đầu dò và bộ xử lý đặt riêng, AECO SC-A300 24VAC sử dụng thiết kế tích hợp, trong đó mạch điện tử và điện cực đo được bố trí trong cùng một cụm thiết bị.

Model có điện cực thanh dài 300 mm, nguồn cấp 24VAC, đầu ra relay chuyển đổi 5A tại 220VAC và cấp bảo vệ IP65.

Với kết cấu nhỏ gọn, khả năng điều chỉnh độ nhạy và nguyên lý phát hiện không sử dụng cơ cấu phao chuyển động, AECO SC-A300 24VAC phù hợp cho các hệ thống giám sát mức tại một vị trí xác định trong bồn chứa, silo và thiết bị cấp liệu.

AECO SC-A300 24VAC – Giải pháp phát hiện mức không sử dụng phao cơ khí

Trong hệ thống lưu trữ vật liệu, việc xác định thời điểm vật liệu đạt đến một vị trí nhất định có vai trò quan trọng đối với quá trình vận hành.

Khi bồn chứa đạt mức cao, hệ thống cần phát tín hiệu để dừng cấp liệu hoặc kích hoạt cảnh báo. Khi mức vật liệu giảm xuống, tín hiệu có thể được sử dụng để điều khiển quá trình bổ sung nguyên liệu.

Đối với những ứng dụng có bụi, hạt rời hoặc chất lỏng có đặc tính phù hợp, cảm biến điện dung là một phương án phát hiện mức cần được xem xét.

AECO SC-A300 24VAC không phụ thuộc vào chuyển động của phao cơ khí. Thiết bị phát hiện sự thay đổi điện dung khi vật liệu tiếp cận hoặc bao quanh vùng điện cực.

Bộ điện tử tích hợp xử lý tín hiệu và điều khiển tiếp điểm relay theo chế độ được thiết lập.

Cách thiết kế này cho phép cảm biến tham gia trực tiếp vào các mạch báo mức hoặc cung cấp tín hiệu trạng thái cho bộ điều khiển PLC.

Thông số kỹ thuật cảm biến AECO SC-A300 24VAC

Thông số	Giá trị
Hãng sản xuất	AECO
Model	SC-A300 24VAC
Mã đặt hàng	CLC000001
Dòng sản phẩm	SCA – SCF
Tên tiếng Anh	Capacitive Level Control
Công nghệ phát hiện	Điện dung
Nguồn cấp	24VAC
Tần số nguồn	50/60Hz
Công suất tiêu thụ tối đa	2,5VA
Đầu ra	Relay chuyển đổi
Số tiếp điểm chuyển đổi	1
Khả năng chịu tải tiếp điểm	5A tại 220VAC
Chiều dài điện cực	300 mm
Vật liệu điện cực	Thép bọc Teflon
Vật liệu vỏ	Nhôm
Cấp bảo vệ	IP65
Nhiệt độ làm việc	-20°C đến +60°C
Kết nối cơ khí tiêu chuẩn	Ren GAS 1½ inch
Áp suất bồn tối đa	12 kgf/cm²
Điều chỉnh độ nhạy	Có
Đèn chỉ thị	LED đỏ
Khối lượng	Khoảng 1.650 g
Xuất xứ	Italy

Lưu ý kỹ thuật: Giới hạn nhiệt độ và áp suất trong bảng phải được xem xét theo điều kiện làm việc của đúng dòng sản phẩm. Cần xác nhận thêm khả năng tương thích hóa học của lớp bọc điện cực với môi chất thực tế.

Điện cực 300 mm và khả năng phát hiện vật liệu

Một trong những đặc điểm nhận dạng của AECO SC-A300 là điện cực dạng thanh dài 300 mm.

Điện cực được chế tạo từ thép và phủ lớp cách điện Teflon. Khi lắp trong bồn, điện cực tạo thành một phần của hệ thống cảm nhận điện dung.

Sự hiện diện của vật liệu xung quanh đầu dò làm thay đổi môi trường điện môi, từ đó tạo ra sự thay đổi điện dung mà mạch điện tử có thể phát hiện.

Chiều dài 300 mm là kích thước điện cực, không phải dải đo liên tục từ 0 đến 300 mm.

SC-A300 24VAC là thiết bị phát hiện mức tại một vị trí, không phải cảm biến đo mức liên tục có đầu ra tuyến tính 4–20mA.

Đây là điểm quan trọng khi lựa chọn thiết bị cho hệ thống điều khiển.

Nếu khách hàng cần phát hiện trạng thái đầy hoặc cạn tại một vị trí, cảm biến có thể phù hợp khi vật liệu đáp ứng điều kiện phát hiện.

Nếu hệ thống yêu cầu đọc chính xác chiều cao mức vật liệu theo thời gian thực, cần lựa chọn công nghệ đo mức liên tục khác.

Đặc tính điện môi quyết định khả năng phát hiện mức

Công nghệ điện dung hoạt động dựa trên sự thay đổi điện dung giữa điện cực và môi trường xung quanh.

Ở điều kiện đơn giản, điện dung phụ thuộc vào hình dạng điện cực, khoảng cách giữa các bề mặt dẫn điện và hằng số điện môi của vật liệu.

Khi vật liệu có hằng số điện môi khác không khí tiếp cận vùng điện cực, giá trị điện dung thay đổi.

Mạch điện tử trong AECO SC-A300 24VAC nhận biết sự thay đổi này và chuyển thành tín hiệu điều khiển relay.

Tuy nhiên, không phải mọi vật liệu đều tạo ra mức thay đổi điện dung giống nhau.

Chất lỏng, bột, hạt nhựa hoặc vật liệu rời có thể có hằng số điện môi và đặc tính bám dính khác nhau.

Đối với vật liệu có hằng số điện môi thấp, tín hiệu phát hiện có thể yếu hơn. Khi đó, việc điều chỉnh độ nhạy và vị trí lắp đặt đóng vai trò quan trọng.

Ngoài ra, vật liệu bám dày trên điện cực có thể ảnh hưởng đến trạng thái phát hiện.

Vì vậy, việc lựa chọn cảm biến phải căn cứ vào môi chất thực tế, không chỉ dựa trên kích thước bồn hoặc nguồn cấp điện.

Tích hợp relay chuyển đổi vào hệ thống điều khiển

AECO SC-A300 24VAC được trang bị một đầu ra relay chuyển đổi, với khả năng chịu tải tiếp điểm theo công bố của hãng là 5A tại 220VAC.

Đầu ra dạng relay giúp thiết bị cung cấp tín hiệu đóng mở cho các mạch điều khiển có điện áp phù hợp.

Khi vật liệu đạt đến điều kiện phát hiện, bộ điện tử xử lý tín hiệu và thay đổi trạng thái relay theo chế độ đã thiết lập.

Tín hiệu này có thể được sử dụng để điều khiển relay trung gian, cấp tín hiệu cho đầu vào số của PLC hoặc kích hoạt mạch cảnh báo.

Trong hệ thống cấp liệu, PLC nhận trạng thái từ cảm biến và xử lý lệnh dừng motor cấp liệu theo chương trình.

Đối với bồn chứa chất lỏng, tín hiệu báo mức có thể được sử dụng như một điều kiện liên động trong mạch điều khiển bơm.

Cần chú ý rằng định mức tiếp điểm 5A không đồng nghĩa cảm biến được phép đóng cắt trực tiếp mọi motor hoặc tải cảm ứng. Những tải có dòng khởi động lớn cần được điều khiển thông qua thiết bị đóng cắt phù hợp.

Nguồn cấp 24VAC và yêu cầu đấu nối

Nguồn cấp là thông số không được nhầm lẫn khi thay thế AECO SC-A300.

Model đang đề cập sử dụng nguồn điện xoay chiều 24VAC, tần số 50/60Hz.

Theo sơ đồ của AECO, phiên bản 24VAC sử dụng các đầu cực số 2 và 4 để cấp nguồn.

Khác với phiên bản 24VDC, nguồn 24VAC không có cực dương và âm theo cách đấu nối điện một chiều.

Khi lắp đặt, cần xác nhận điện áp đầu ra của biến áp điều khiển và bảo đảm nguồn cấp nằm trong giới hạn nhà sản xuất quy định.

Không cấp trực tiếp 220VAC vào cảm biến phiên bản 24VAC.

Các đầu nối relay cần được đấu theo sơ đồ mạch thực tế. Trước khi đưa thiết bị vào vận hành, cần kiểm tra chức năng chuyển đổi tiếp điểm và trạng thái điều khiển tương ứng.

Điều chỉnh độ nhạy phát hiện mức

AECO SC-A300 24VAC được tích hợp cơ cấu điều chỉnh độ nhạy nhằm thích ứng với sự khác biệt về đặc tính điện môi của vật liệu.

Trong quá trình cài đặt, độ nhạy phải được lựa chọn sao cho cảm biến phân biệt được trạng thái có vật liệu và không có vật liệu tại vùng điện cực.

Nếu đặt độ nhạy quá cao, thiết bị có thể chịu ảnh hưởng bởi vật liệu bám trên đầu dò hoặc thay đổi môi trường xung quanh.

Nếu đặt độ nhạy quá thấp, cảm biến có thể không nhận biết ổn định những vật liệu tạo ra sự thay đổi điện dung nhỏ.

Việc hiệu chỉnh cần thực hiện theo hướng dẫn kỹ thuật của AECO, với điều kiện thực tế của bồn chứa.

Sau khi cài đặt, nên kiểm tra nhiều chu kỳ cấp và xả vật liệu để xác nhận trạng thái chuyển đổi ổn định.

Đèn LED đỏ tích hợp hỗ trợ kỹ thuật viên theo dõi trạng thái relay khi kiểm tra tại hiện trường.

Vị trí lắp đặt ảnh hưởng đến chất lượng tín hiệu

Với cảm biến điện dung dạng thanh, vị trí lắp đặt có thể ảnh hưởng đáng kể đến khả năng nhận biết vật liệu.

Trong silo chứa nguyên liệu rời, cần lựa chọn vị trí sao cho điện cực tiếp xúc với vùng vật liệu đại diện cho mức cần phát hiện.

Không nên bố trí điện cực tại vị trí thường xuyên chịu tác động cơ học lớn của dòng vật liệu nếu chưa có giải pháp bảo vệ thích hợp.

Đối với bồn chứa chất lỏng, cần chú ý hiện tượng bám cặn, bọt và sự thay đổi đặc tính môi chất.

Ren kết nối tiêu chuẩn GAS 1½ inch cho phép lắp thiết bị tại vị trí có đầu nối phù hợp.

Khi lắp đặt, phải đảm bảo độ kín của kết nối và tránh để lực đường ống hoặc rung động tác động trực tiếp lên cụm đầu dò.

Cấp bảo vệ IP65 hỗ trợ bảo vệ vỏ thiết bị trước bụi và tia nước theo điều kiện thử tương ứng. Tuy nhiên, không được mặc định thiết bị có thể ngâm hoàn toàn trong nước hoặc sử dụng trong môi trường có nguy cơ cháy nổ nếu chưa có chứng nhận phù hợp.

Những trường hợp cần kiểm tra cảm biến AECO SC-A300 24VAC

Khi cảm biến không chuyển trạng thái hoặc phát tín hiệu không ổn định, việc chẩn đoán cần bắt đầu từ nguồn điện và điều kiện vật liệu.

Hiện tượng	Nguyên nhân cần kiểm tra
Không có đèn báo	Nguồn 24VAC, dây cấp nguồn
Relay không chuyển trạng thái	Độ nhạy, mạch điện tử, môi chất
Báo mức khi bồn trống	Vật liệu bám trên điện cực, cài đặt độ nhạy
Không phát hiện khi vật liệu tiếp xúc	Hằng số điện môi thấp, hiệu chỉnh chưa phù hợp
Tín hiệu thay đổi liên tục	Mức vật liệu dao động, nhiễu, vị trí lắp
PLC không nhận tín hiệu	Tiếp điểm relay, dây tín hiệu, đầu vào PLC
Rò rỉ tại vị trí lắp	Gioăng, ren và điều kiện áp suất

Khi kiểm tra, cần phân biệt sự cố do cảm biến với sự cố phát sinh từ chương trình PLC hoặc mạch relay trung gian.

Đối với trường hợp thiết bị thường xuyên báo sai, nên kiểm tra tình trạng điện cực và điều chỉnh lại độ nhạy theo điều kiện vật liệu thực tế.

Phân biệt SC-A300 với các model AECO cùng dòng

Dòng SCA và SCF của AECO có nhiều phiên bản với chiều dài điện cực khác nhau.

Model	Kiểu điện cực	Chiều dài
SC-A300	Thanh thép bọc Teflon	300 mm
SC-A500	Thanh thép bọc Teflon	500 mm
SC-A800	Thanh thép bọc Teflon	800 mm
SC-F1000	Dây cáp có phần tử căng	1.000 mm
SC-F2000	Dây cáp có phần tử căng	2.000 mm
SC-F3000	Dây cáp có phần tử căng	3.000 mm
SC-F4000	Dây cáp có phần tử căng	4.000 mm

Các model thuộc dòng SCA sử dụng điện cực thanh, trong khi SCF sử dụng điện cực dạng dây cáp.

Việc lựa chọn chiều dài điện cực phụ thuộc vào kích thước bồn, vị trí lắp và mức vật liệu cần phát hiện.

Khi thay thế SC-A300 bằng SC-A500 hoặc SC-A800, cần kiểm tra không gian bên trong bồn và yêu cầu phát hiện mức.

Ngoài chiều dài điện cực, khách hàng phải xác nhận điện áp cấp vì dòng sản phẩm có nhiều phiên bản như 24VAC, 24VDC và 110/220VAC.

AECO SC-A300 24VAC trong hệ thống quản lý nguyên liệu

Cảm biến AECO SC-A300 24VAC có thể được tích hợp vào hệ thống giám sát mức trong silo hoặc bồn chứa nguyên liệu.

Đối với vật liệu dạng bột hoặc hạt, cảm biến được sử dụng để tạo tín hiệu tại một mức xác định khi đặc tính điện môi và điều kiện lắp đặt phù hợp.

Trong hệ thống cấp liệu tự động, tín hiệu từ cảm biến có thể được đưa về PLC để tạo điều kiện dừng cấp liệu khi đạt mức yêu cầu.

Đối với chất lỏng, thiết bị có thể phục vụ chức năng cảnh báo mức hoặc điều khiển liên động với bơm.

Tại các nhà máy có nhiều bồn chứa, tín hiệu relay từ từng cảm biến có thể được đưa về tủ điều khiển trung tâm để theo dõi trạng thái.

Tuy nhiên, SC-A300 là thiết bị phát hiện mức điểm, nên không thể thay thế cho hệ thống đo mức liên tục khi cần theo dõi lượng vật liệu hoặc thể tích theo thời gian thực.

Cung cấp cảm biến điều khiển mức AECO SC-A300 24VAC tại Hoàng Thiên Phát

Hoàng Thiên Phát tiếp nhận yêu cầu báo giá cảm biến điều khiển mức điện dung AECO SC-A300 24VAC – mã CLC000001, phục vụ nhu cầu thay thế, bảo trì hệ thống cấp liệu và giám sát mức bồn chứa.

Khách hàng có thể yêu cầu báo giá đúng model SC-A300 24VAC với chiều dài điện cực 300 mm, nguồn cấp 24VAC và đầu ra relay.

Đối với thiết bị thay thế, nên cung cấp hình ảnh tem cảm biến, số lượng và yêu cầu thời gian giao hàng để đối chiếu chính xác cấu hình.

Trường hợp cần sử dụng điện cực dài hơn hoặc nguồn điện khác, khách hàng nên xác nhận model phù hợp trước khi đặt mua.

Hoàng Thiên Phát tiếp nhận yêu cầu cung cấp tài liệu kỹ thuật, thông tin xuất xứ, điều kiện bảo hành và hồ sơ CO/CQ theo khả năng cung cấp của từng đơn hàng.

Khách hàng cần báo giá AECO SC-A300 24VAC vui lòng cung cấp model, số lượng và thời gian cần hàng để được kiểm tra phương án cung cấp phù hợp.

Tổng quan kỹ thuật AECO SC-A300 24VAC

AECO SC-A300 24VAC là cảm biến điều khiển mức điện dung dạng tích hợp, sử dụng điện cực thép bọc Teflon dài 300 mm, nguồn cấp 24VAC và đầu ra relay chuyển đổi 5A tại 220VAC.

Thiết bị có vỏ nhôm đạt IP65, kết nối ren GAS 1½ inch, chức năng điều chỉnh độ nhạy và đèn LED chỉ thị trạng thái.

Với khả năng phát hiện mức theo nguyên lý điện dung, SC-A300 24VAC phù hợp để giám sát trạng thái có hoặc không có vật liệu tại vị trí lắp đặt trong bồn chứa và silo.

Khi lựa chọn sản phẩm, cần xác nhận đúng nguồn cấp, chiều dài điện cực, môi chất sử dụng và yêu cầu điều khiển để bảo đảm khả năng vận hành phù hợp với hệ thống.
