Cảm Biến Điện Dung IFM KI505A – Cảm Biến Tiệm Cận M30, PNP, ATEX Cho Khu Vực Bụi

Trong hệ thống chứa và cấp nguyên liệu, việc xác định có hay không có vật liệu tại một vị trí là yêu cầu quan trọng để kiểm soát quá trình sản xuất. Đặc biệt, đối với silo chứa bột, hạt hoặc nguyên liệu dạng rời, cảm biến phải hoạt động phù hợp với đặc tính vật liệu và điều kiện môi trường.

Một số khu vực sản xuất còn có nguy cơ xuất hiện bụi dễ cháy nổ. Khi đó, lựa chọn cảm biến không chỉ dựa vào khoảng cách phát hiện mà còn phải xem xét các yêu cầu về chứng nhận an toàn.

IFM KI505A là cảm biến tiệm cận điện dung thuộc thương hiệu IFM Electronic của Đức, được thiết kế để phát hiện vật liệu thông qua sự thay đổi điện dung.

Sản phẩm có khoảng cách phát hiện danh nghĩa 15 mm, ngõ ra PNP, nguồn cấp 10–30V DC và thân ren M30 × 1,5. Ngoài ra, cảm biến điện dung IFM KI505A có chứng nhận ATEX/IECEx cho các ứng dụng trong môi trường bụi nguy hiểm phù hợp với phân loại của thiết bị.

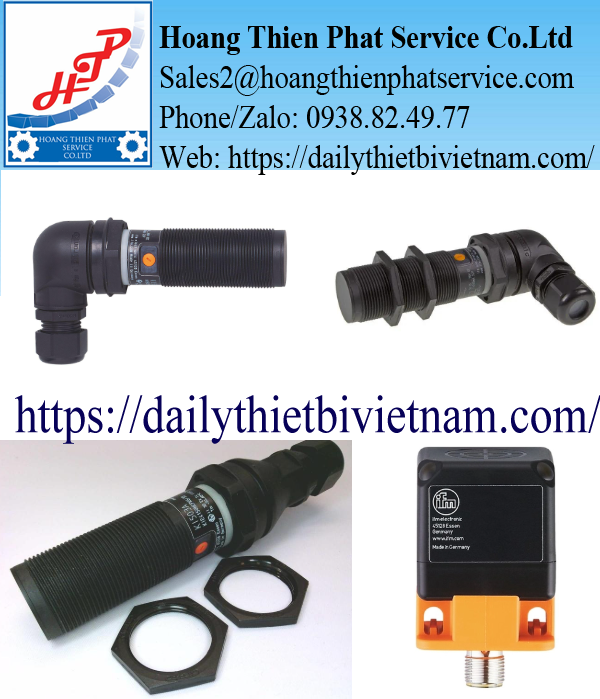

Cảm biến điện dung IFM KI505A, Type KIE4150NCPKG/3D, thân ren M30.

IFM KI505A Phát Hiện Được Những Loại Vật Liệu Nào?

Không giống cảm biến tiệm cận điện cảm chủ yếu sử dụng để phát hiện kim loại, cảm biến điện dung có thể nhận biết sự hiện diện của nhiều vật liệu khác nhau.

Khi vật liệu tiến đến vùng cảm biến, đặc tính điện môi xung quanh đầu dò thay đổi. Sự thay đổi này được mạch điện tử xử lý để xác định trạng thái phát hiện.

Với nguyên lý đó, IFM KI505A có thể được xem xét cho các ứng dụng phát hiện bột, hạt nhựa, nguyên liệu dạng rời, chất lỏng và những vật thể phi kim loại khác.

Tuy nhiên, khả năng phát hiện còn phụ thuộc vào hằng số điện môi của vật liệu, khoảng cách lắp đặt và điều kiện thực tế.

Ví dụ, nước có đặc tính điện môi khác với hạt nhựa hoặc bột khô. Vì vậy, cùng một cảm biến nhưng ngưỡng tác động phù hợp có thể khác nhau giữa các loại nguyên liệu.

Đây là lý do IFM KI505A được trang bị chức năng điều chỉnh độ nhạy, giúp kỹ thuật viên thiết lập ngưỡng phát hiện theo ứng dụng.

Thông Số Kỹ Thuật Cảm Biến IFM KI505A

Thông số được đối chiếu từ datasheet KI505A của IFM. Đáng chú ý, model này sử dụng đầu đấu dây dạng terminal, không phải đầu giắc M12 thông thường.

Điểm Khác Biệt Của IFM KI505A Nằm Ở Khả Năng Sử Dụng Trong Khu Vực Bụi

Hình minh họa cấu hình cảm biến điện dung IFM M30 dành cho ứng dụng có yêu cầu về an toàn bụi.

Trong các nhà máy chế biến bột, ngũ cốc, thức ăn chăn nuôi hoặc nguyên liệu dạng hạt, bụi có thể xuất hiện trong quá trình nạp, vận chuyển và xả vật liệu.

Một số loại bụi có thể tạo thành môi trường dễ cháy nổ khi phân tán trong không khí với điều kiện thích hợp.

Vì vậy, thiết bị điện được lắp tại những khu vực này cần được lựa chọn theo phân loại vùng nguy hiểm thực tế.

IFM KI505A có dấu chứng nhận:

II 3D Ex tc IIIC T90°C Dc

Ký hiệu này cho biết thiết bị thuộc nhóm được thiết kế và chứng nhận cho một số ứng dụng trong môi trường bụi dễ cháy nổ, tương ứng với phân loại Zone 22 khi đáp ứng đầy đủ điều kiện chứng nhận.

Thiết bị không được mặc nhiên sử dụng trong Zone 20, Zone 21 hoặc môi trường khí dễ cháy nổ chỉ vì có chữ ATEX.

Khi lựa chọn, kỹ thuật viên cần đối chiếu phân vùng nguy hiểm, nhiệt độ bề mặt cho phép, điều kiện lắp đặt và hướng dẫn an toàn của nhà sản xuất.

Cảm Biến IFM KI505A Hoạt Động Ra Sao Khi Vật Liệu Tiến Đến?

Cảm biến điện dung tạo ra một vùng điện trường ở đầu cảm biến.

Khi chưa có vật liệu nằm trong phạm vi phát hiện, mạch điện tử duy trì trạng thái tương ứng với điều kiện ban đầu.

Khi nguyên liệu tiến vào vùng này, đặc tính điện dung thay đổi.

Bộ xử lý bên trong cảm biến nhận biết sự thay đổi và so sánh với ngưỡng đã cài đặt.

Nếu tín hiệu đạt điều kiện tác động, ngõ ra PNP sẽ thay đổi trạng thái để thông báo đến bộ điều khiển.

Khi vật liệu rời khỏi vùng phát hiện, tín hiệu chuyển về trạng thái tương ứng.

Đối với IFM KI505A, ngưỡng phát hiện có thể điều chỉnh bằng chiết áp trên thân thiết bị.

Điều chỉnh độ nhạy có tác dụng gì?

Trong thực tế, bột khô và chất lỏng không có khả năng tác động lên cảm biến giống nhau.

Nếu độ nhạy được cài đặt quá thấp, thiết bị có thể không nhận biết vật liệu như mong muốn.

Ngược lại, nếu đặt độ nhạy quá cao, cảm biến có thể phản ứng với vật liệu bám trên bề mặt hoặc những thay đổi không mong muốn của môi trường.

Việc điều chỉnh giúp kỹ thuật viên tìm được ngưỡng phát hiện phù hợp với đặc tính của nguyên liệu.

Khi cài đặt, nên thử nghiệm với vật liệu thực tế và kiểm tra tín hiệu trong nhiều chu kỳ vận hành.

Hai Tín Hiệu PNP NO/NC Giúp Kết Nối PLC Như Thế Nào?

Hình minh họa kiểu đầu đấu dây trong cảm biến điện dung IFM dùng ngõ ra PNP.

IFM KI505A sử dụng ngõ ra transistor PNP với chức năng bổ sung.

Điều này có nghĩa cảm biến cung cấp hai trạng thái tín hiệu đối nhau, thường được gọi là Normally Open (NO) và Normally Closed (NC).

Trong hệ thống điều khiển, tín hiệu có thể được đưa đến đầu vào PLC hoặc thiết bị xử lý tương thích.

Khi cảm biến phát hiện vật liệu, trạng thái ngõ ra thay đổi theo sơ đồ đấu dây.

Điều này giúp kỹ thuật viên lựa chọn logic tín hiệu phù hợp với chương trình điều khiển mà không cần thay đổi nguyên lý phát hiện của cảm biến.

Tuy nhiên, cần phân biệt đây là ngõ ra transistor PNP, không phải tiếp điểm relay cơ khí.

Dòng tải ngõ ra tối đa là 200 mA, nên không dùng trực tiếp cảm biến để đóng cắt những tải có dòng điện vượt giới hạn.

Việc đấu dây cần thực hiện đúng sơ đồ IFM, đặc biệt trong những khu vực yêu cầu ATEX.

Những Vị Trí Nào Trong Nhà Máy Có Thể Sử Dụng IFM KI505A?

Hình minh họa hệ thống silo và phễu chứa nguyên liệu dạng bột, hạt trong nhà máy.

Phễu chứa nguyên liệu dạng hạt

Trong các hệ thống cấp liệu, cảm biến điện dung có thể được lắp để nhận biết sự có mặt của nguyên liệu tại một vị trí xác định.

Tín hiệu được đưa về bộ điều khiển để phối hợp hoạt động của băng tải, vít tải hoặc cơ cấu cấp liệu.

Hệ thống silo chứa bột

Đối với silo chứa bột, cảm biến có thể được sử dụng để xác định vật liệu đã đạt đến mức giới hạn.

Khi sử dụng trong khu vực có nguy cơ cháy nổ do bụi, cần xác nhận thiết bị phù hợp với phân vùng nguy hiểm và điều kiện lắp đặt.

Máy đóng gói nguyên liệu

Cảm biến điện dung có thể hỗ trợ phát hiện sự hiện diện của vật liệu tại một số vị trí trên thiết bị đóng gói.

Ví dụ, hệ thống có thể cần xác nhận nguyên liệu đã có tại phễu trước khi bắt đầu chu kỳ định lượng.

Hệ thống cấp hạt nhựa

Trong các máy sử dụng nguyên liệu nhựa, cảm biến điện dung có thể được xem xét để phát hiện sự hiện diện của hạt nhựa trong phễu cấp liệu.

Việc lựa chọn khoảng cách và độ nhạy cần được thử nghiệm theo vật liệu thực tế.

IFM KI505A Có Phát Hiện Xuyên Qua Thành Bồn Nhựa Không?

Đây là câu hỏi thường gặp khi lựa chọn cảm biến điện dung.

Về nguyên lý, cảm biến điện dung có thể phát hiện vật liệu thông qua một số loại thành bồn phi kim loại, nếu độ dày thành bồn và đặc tính điện môi phù hợp.

Ví dụ, trong một số ứng dụng sử dụng bồn nhựa, cảm biến có thể được lắp ở phía ngoài để nhận biết sự thay đổi mức chất lỏng bên trong.

Tuy nhiên, không phải mọi bồn nhựa đều có thể sử dụng phương án này.

Độ dày thành bồn, khoảng cách đến môi chất, hằng số điện môi và điều kiện bám dính đều ảnh hưởng đến khả năng phát hiện.

Đối với IFM KI505A, cần thử nghiệm thực tế để xác định phương án lắp ngoài thành bồn có đáp ứng yêu cầu hay không.

Nếu ứng dụng nằm trong khu vực nguy hiểm, phương án lắp đặt còn phải tuân thủ các yêu cầu chứng nhận an toàn tương ứng.

Khi Cảm Biến Điện Dung IFM KI505A Báo Sai, Nguyên Nhân Thường Nằm Ở Đâu?

Một trong những hiện tượng thường gặp là cảm biến vẫn báo có vật liệu dù phễu chứa đã được xả hết.

Nguyên nhân có thể liên quan đến vật liệu còn bám tại đầu cảm biến hoặc độ nhạy đang được cài đặt quá cao.

Ở trường hợp khác, cảm biến không phát hiện được nguyên liệu khi vật liệu đã tiến gần đến vùng đầu dò.

Nguyên nhân có thể do khoảng cách lắp đặt chưa phù hợp, đặc tính vật liệu hoặc ngưỡng phát hiện chưa được điều chỉnh đúng.

Ngoài ra, nguồn cấp điện không ổn định, đấu dây sai hoặc lỗi tín hiệu đầu vào PLC cũng có thể ảnh hưởng đến khả năng hoạt động.

Khi kiểm tra IFM KI505A, kỹ thuật viên nên quan sát LED trạng thái, đo nguồn cấp và kiểm tra tín hiệu ngõ ra theo hướng dẫn của hãng.

Đặc biệt, không nên tự ý mở vỏ, thay đổi kết nối hoặc tháo thiết bị trong khu vực nguy hiểm khi chưa bảo đảm điều kiện an toàn theo hướng dẫn ATEX.

IFM KI505A Khác Gì Cảm Biến Tiệm Cận Điện Cảm?

Hai loại cảm biến có thể có hình dạng gần giống nhau nhưng nguyên lý phát hiện khác nhau.

Vì vậy, nếu hệ thống yêu cầu phát hiện nguyên liệu phi kim loại, cảm biến điện dung là một phương án đáng xem xét.

Tuy nhiên, cần lựa chọn đúng khoảng cách phát hiện và đặc điểm lắp đặt để tránh tín hiệu không ổn định.

Cần Kiểm Tra Gì Trước Khi Mua IFM KI505A Thay Thế?

Đối với khách hàng đang tìm mua cảm biến IFM KI505A, mã sản phẩm đầy đủ đã cho phép xác định thiết bị trong danh mục hãng.

Tuy nhiên, khi mua thay thế, cần kiểm tra thêm điều kiện sử dụng trên máy.

Trước hết là nguồn cấp 10–30V DC và loại ngõ ra PNP. Sau đó cần đối chiếu kích thước thân ren M30 × 1,5, chiều dài 125 mm và không gian lắp đặt.

Một điểm quan trọng khác là kiểu kết nối điện bằng terminal.

Nếu hệ thống hiện hữu đang sử dụng cảm biến có đầu giắc M12 hoặc dây đúc liền, việc thay bằng KI505A có thể yêu cầu phương án đấu nối khác.

Đối với ứng dụng trong môi trường bụi dễ cháy nổ, cần đặc biệt lưu ý chứng nhận ATEX/IECEx và các điều kiện sử dụng bắt buộc.

Nếu khách hàng cung cấp hình ảnh tem cảm biến cũ và vị trí lắp đặt, quá trình đối chiếu sẽ thuận tiện và chính xác hơn.

IFM KI505A – Cảm Biến Điện Dung Phù Hợp Cho Hệ Thống Giám Sát Vật Liệu

IFM KI505A là cảm biến tiệm cận điện dung có khoảng cách phát hiện danh nghĩa 15 mm, ngõ ra PNP, nguồn cấp 10–30V DC và thiết kế thân ren M30.

Sản phẩm được sử dụng để phát hiện sự hiện diện của nhiều loại vật liệu, bao gồm những vật liệu phi kim loại khi đáp ứng điều kiện phát hiện.

Chức năng điều chỉnh độ nhạy giúp thiết bị có thể được cài đặt theo đặc tính nguyên liệu và vị trí lắp đặt thực tế.

Ngoài ra, chứng nhận ATEX/IECEx cho môi trường bụi phù hợp giúp IFM KI505A đáp ứng những ứng dụng có yêu cầu an toàn riêng biệt.

Đối với khách hàng đang tìm mua IFM KI505A, việc xác nhận đúng model, kiểu kết nối điện và điều kiện sử dụng sẽ giúp lựa chọn thiết bị phù hợp với hệ thống hiện hữu.
