Cáp Kết Nối Cảm Biến IFM EVT002 – Đầu Nối M12, 4 Chân, Dây PVC 10 Mét

Trong dây chuyền sản xuất, cảm biến có thể hoạt động bình thường nhưng tín hiệu truyền về bộ điều khiển lại không ổn định. Máy đôi khi nhận được tín hiệu, đôi khi báo lỗi hoặc dừng giữa chu trình vận hành.

Nguyên nhân không phải lúc nào cũng xuất phát từ cảm biến. Trong nhiều trường hợp, vấn đề nằm ở dây kết nối bị hư hỏng, đầu giắc lỏng hoặc tiếp điểm bị ảnh hưởng bởi môi trường làm việc.

IFM EVT002 là cáp kết nối cảm biến M12 thuộc thương hiệu IFM Electronic của Đức. Sản phẩm có chiều dài 10 mét, đầu nối M12 dạng thẳng, 4 chân và lớp vỏ PVC màu cam.

Đặc biệt, cáp kết nối cảm biến IFM EVT002 được thiết kế cho môi trường ẩm ướt và khu vực yêu cầu vệ sinh trong ngành thực phẩm, đồ uống.

Sản phẩm sử dụng đai ốc khóa bằng thép không gỉ 316L, gioăng làm kín EPDM và tiếp điểm mạ vàng, hỗ trợ duy trì kết nối điện trong những điều kiện lắp đặt phù hợp.

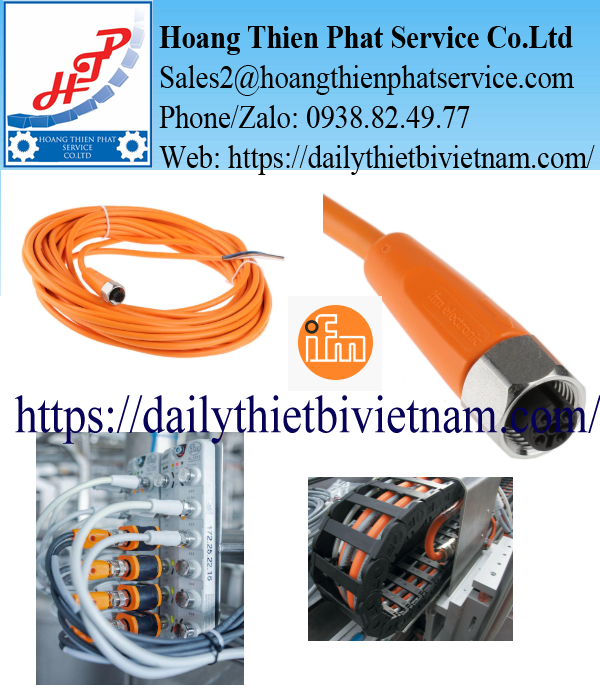

Hình minh họa cáp cảm biến IFM EVT002, đầu nối M12 dạng thẳng và dây màu cam.

Cảm Biến Không Hỏng Nhưng Máy Vẫn Báo Lỗi – Có Thể Do Đâu?

Một cảm biến công nghiệp cần được cấp nguồn và truyền tín hiệu đến PLC hoặc module điều khiển.

Nếu một trong những đường kết nối này bị gián đoạn, hệ thống có thể không nhận được tín hiệu dù bản thân cảm biến vẫn hoạt động.

Ví dụ, trong máy đóng gói, cảm biến quang được sử dụng để phát hiện sản phẩm đi qua băng tải.

Khi cáp kết nối bị đứt ngầm hoặc đầu nối không tiếp xúc tốt, tín hiệu từ cảm biến có thể bị mất trong một khoảng thời gian ngắn.

Bộ điều khiển lúc này có thể hiểu rằng sản phẩm chưa đến vị trí cần kiểm tra và dừng chu trình theo chương trình đã thiết lập.

IFM EVT002 được sử dụng để kết nối điện giữa cảm biến có đầu nối M12 tương thích và hệ thống điều khiển.

Việc sử dụng đúng loại cáp giúp bảo đảm kết nối điện phù hợp về số chân, kiểu giắc và điều kiện môi trường.

Tuy nhiên, độ ổn định của tín hiệu còn phụ thuộc vào cách lắp đặt, bố trí dây dẫn và chất lượng kết nối của toàn bộ hệ thống.

Thông Số Kỹ Thuật Cáp IFM EVT002

Các thông số trên áp dụng cho model EVT002 theo tài liệu IFM. Cấp bảo vệ chỉ đạt được khi đầu nối được ghép đúng với thiết bị tương thích và lắp đặt theo quy định của nhà sản xuất.

Điều Gì Khiến IFM EVT002 Phù Hợp Với Môi Trường Thường Xuyên Vệ Sinh?

Hình minh họa đầu nối cảm biến màu cam, đai ốc inox và cấu trúc kết nối dùng trong môi trường ẩm ướt.

Trong nhà máy thực phẩm và đồ uống, thiết bị có thể thường xuyên tiếp xúc với nước, hơi ẩm và các quá trình vệ sinh dây chuyền.

Đối với dây cáp cảm biến, khu vực đầu nối là một trong những vị trí cần được bảo vệ cẩn thận.

Nếu nước xâm nhập vào vị trí tiếp điểm, tín hiệu điện có thể bị ảnh hưởng và gây ra lỗi trong quá trình vận hành.

IFM EVT002 được thiết kế với các thành phần phù hợp cho ứng dụng vệ sinh và môi trường ẩm ướt.

Đai ốc khóa bằng inox 316L

Inox 316L được sử dụng tại vị trí khóa đầu nối, có khả năng chống ăn mòn tốt trong nhiều môi trường làm việc.

Đặc điểm này phù hợp với những ứng dụng cần vệ sinh thường xuyên.

Tuy nhiên, khả năng tương thích với hóa chất tẩy rửa vẫn cần được kiểm tra theo nồng độ, nhiệt độ và thời gian tiếp xúc thực tế.

Gioăng làm kín EPDM

Gioăng EPDM giúp tạo độ kín tại vị trí ghép nối theo thiết kế.

Khi đầu nối được lắp đúng, gioăng góp phần hạn chế nước và bụi xâm nhập vào khu vực tiếp điểm.

Đối với ứng dụng tiếp xúc với dầu hoặc hóa chất đặc biệt, cần kiểm tra tính tương thích của vật liệu EPDM.

Tiếp điểm mạ vàng

Tiếp điểm mạ vàng giúp duy trì chất lượng tiếp xúc điện trong các ứng dụng tín hiệu.

Lớp mạ hạn chế quá trình oxy hóa trên bề mặt tiếp điểm, hỗ trợ độ tin cậy của kết nối khi sử dụng đúng điều kiện kỹ thuật.

Vỏ dây PVC màu cam

Vỏ PVC bảo vệ các lõi dẫn điện bên trong khỏi những tác động cơ học thông thường.

Màu cam giúp dễ nhận diện đường cáp trong hệ thống thiết bị, đặc biệt khi tủ máy hoặc dây chuyền có nhiều loại dây kết nối.

Cáp IFM EVT002 Kết Nối Với Cảm Biến Như Thế Nào?

IFM EVT002 sử dụng đầu nối M12 dạng cái, chuẩn A-coded và có bốn tiếp điểm.

Chuẩn A-coded được sử dụng phổ biến trong những kết nối cảm biến và cơ cấu chấp hành công nghiệp.

Đầu nối M12 cho phép kết nối với thiết bị có đầu giắc đực tương thích.

Cấu trúc bốn lõi dây giúp thực hiện các kết nối nguồn và tín hiệu theo sơ đồ điện của thiết bị.

Đây là sơ đồ màu dây theo tài liệu IFM EVT002.

Chức năng của từng chân phải được xác định theo sơ đồ cảm biến đang kết nối. Không nên mặc định tất cả các cảm biến M12 bốn chân đều sử dụng cùng một logic tín hiệu.

IFM EVT002 Có Thể Lắp Trong Xích Dẫn Cáp Không?

Hình minh họa dây tín hiệu được bố trí trong xích dẫn cáp của máy tự động hóa.

Trong những máy tự động, cáp cảm biến có thể phải chuyển động theo bàn trượt, cơ cấu cấp liệu hoặc những bộ phận di chuyển liên tục.

Nếu sử dụng dây không phù hợp với chuyển động lặp lại, lõi dẫn điện có thể bị mỏi hoặc đứt sau thời gian vận hành.

Theo tài liệu IFM, EVT002 có khả năng sử dụng trong xích dẫn cáp (drag chain) khi tuân thủ các giới hạn kỹ thuật.

Bán kính uốn tối thiểu trong ứng dụng linh hoạt là 10 lần đường kính ngoài của dây.

Với đường kính cáp 4,9 mm, bán kính uốn tối thiểu tham chiếu là khoảng 49 mm.

Nhà sản xuất công bố khả năng chịu trên một triệu chu kỳ uốn trong điều kiện thử nghiệm quy định.

Tốc độ di chuyển tham chiếu có thể đạt 3,3 m/s với hành trình ngang 5 m và gia tốc tối đa 5 m/s².

Tuy nhiên, những giá trị này không có nghĩa cáp có thể chịu mọi kiểu uốn, xoắn hoặc kéo căng.

Khi lắp đặt, cần bố trí dây phù hợp để tránh tạo ứng suất quá lớn tại vị trí đầu nối.

IFM EVT002 Được Sử Dụng Trong Những Hệ Thống Nào?

Hình minh họa cáp cảm biến và thiết bị tự động hóa trong dây chuyền thực phẩm, đồ uống.

Dây chuyền chế biến thực phẩm

Các cảm biến trong nhà máy thực phẩm thường được bố trí gần băng tải, thiết bị định lượng và máy đóng gói.

IFM EVT002 có thể được sử dụng để kết nối cảm biến với bộ điều khiển khi chuẩn đầu nối tương thích.

Nhà máy đồ uống

Trong hệ thống chiết rót và đóng chai, cảm biến được sử dụng để xác định vị trí chai, kiểm tra sự xuất hiện của sản phẩm và hỗ trợ điều khiển máy.

Cáp EVT002 phù hợp để xem xét cho các kết nối trong khu vực ẩm ướt theo giới hạn kỹ thuật được công bố.

Hệ thống băng tải công nghiệp

Đối với các băng tải sử dụng cảm biến quang hoặc cảm biến tiệm cận, cáp M12 có thể đảm nhận nhiệm vụ kết nối điện giữa cảm biến và module điều khiển.

Máy đóng gói tự động

Máy đóng gói thường có nhiều cảm biến để theo dõi chuyển động và vị trí sản phẩm.

Cáp kết nối đúng chuẩn giúp tổ chức hệ thống dây dẫn thuận tiện hơn trong công tác lắp đặt và bảo trì.

Thiết bị có cơ cấu chuyển động

Với khả năng sử dụng trong xích dẫn cáp theo điều kiện quy định, EVT002 có thể được xem xét cho những cơ cấu cần dây tín hiệu chuyển động theo máy.

Khi Nào Nên Thay Cáp Kết Nối IFM EVT002?

Trong quá trình sử dụng, cáp cảm biến có thể gặp hiện tượng đứt ngầm, hư hỏng đầu nối hoặc suy giảm chất lượng cách điện.

Một biểu hiện thường gặp là tín hiệu cảm biến chỉ bị mất khi dây bị di chuyển.

Điều này có thể liên quan đến lõi dẫn điện bị gãy hoặc tiếp điểm không ổn định.

Nếu đầu nối bị lỏng, nước và bụi có thể xâm nhập vào khu vực kết nối, ảnh hưởng đến tín hiệu điều khiển.

Ngoài ra, nếu lớp vỏ dây bị nứt, trầy xước sâu hoặc biến dạng do nhiệt, cần đánh giá khả năng tiếp tục sử dụng.

Khi kiểm tra, kỹ thuật viên nên ngắt nguồn điện và xác nhận trạng thái dây dẫn bằng phương pháp đo phù hợp.

Không nên kết luận cảm biến bị hỏng trước khi kiểm tra kết nối nguồn và tín hiệu.

Mua IFM EVT002 Có Cần Kiểm Tra Model Đầy Đủ Không?

Đối với khách hàng cần mua thay thế, EVT002 là mã đặt hàng chính thức của IFM.

Ngoài mã EVT002, sản phẩm còn có mã Type ADOGH040VAS0010E04.

Hai thông tin này giúp nhà cung cấp đối chiếu đúng sản phẩm trong danh mục hãng.

Khi mua, khách hàng nên kiểm tra chiều dài dây 10 mét, đầu nối M12 dạng thẳng, bốn chân và cấu trúc dây 4 × 0,34 mm².

Đồng thời, cần xác nhận đầu cáp còn lại phù hợp với phương án đấu nối tại tủ điều khiển.

Nếu máy đang sử dụng cáp có chiều dài hoặc kiểu đầu giắc khác, không nên thay thế trực tiếp chỉ vì cùng chuẩn M12.

Việc lựa chọn đúng model ngay từ đầu giúp giảm thời gian lắp đặt và hạn chế sai sót khi bảo trì.

IFM EVT002 – Cáp Kết Nối M12 Cho Hệ Thống Cảm Biến Công Nghiệp

Cáp kết nối IFM EVT002 là sản phẩm thuộc nhóm phụ kiện cảm biến của IFM Electronic, sử dụng đầu nối M12 A-coded bốn chân và dây PVC màu cam dài 10 mét.

Thiết bị có tiếp điểm mạ vàng, đai ốc khóa inox 316L và gioăng EPDM, phù hợp với những ứng dụng yêu cầu kết nối điện trong môi trường ẩm ướt và khu vực vệ sinh thường xuyên.

Với cấp bảo vệ đến IP69K khi lắp ghép đúng kỹ thuật và khả năng sử dụng trong xích dẫn cáp theo thông số hãng, EVT002 là lựa chọn đáng xem xét cho các dây chuyền tự động hóa có điều kiện vận hành tương ứng.

Đối với nhu cầu thay thế, khách hàng nên xác nhận đúng mã IFM EVT002, chuẩn đầu nối, chiều dài dây và sơ đồ kết nối để bảo đảm tương thích với cảm biến hiện hữu.
