Van Điện Từ CAMOZZI 358-011-02EX – Van Đảo Chiều Khí Nén 5/2 Series 3

Van điện từ CAMOZZI 358-011-02EX thuộc dòng Series 3 của CAMOZZI, được thiết kế để điều khiển hướng dòng khí nén trong hệ thống truyền động tự động. Sản phẩm sử dụng cấu hình 5 cửa, 2 vị trí, hoạt động theo nguyên lý điều khiển điện – khí nén và có hai trạng thái ổn định (bistable).

Khác với van một cuộn coil hồi vị lò xo, van CAMOZZI 358-011-02EX sử dụng cơ cấu đảo chiều để điều khiển dòng khí cấp đến hai khoang của xy lanh tác động kép. Cấu hình này phù hợp với những hệ thống yêu cầu duy trì vị trí phân phối khí sau khi tín hiệu điều khiển kết thúc.

Đối với kỹ thuật viên bảo trì, lựa chọn đúng van không chỉ phụ thuộc vào kích thước cổng kết nối mà còn liên quan đến điện áp điều khiển, sơ đồ phân phối khí, cơ cấu pilot và yêu cầu an toàn của thiết bị.

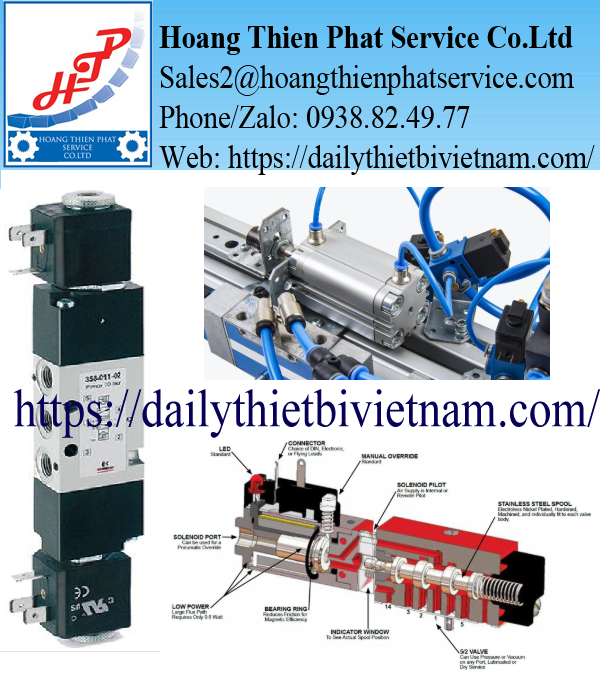

Hình minh họa van điện từ khí nén CAMOZZI Series 3. Cần đối chiếu tem để xác định đúng phiên bản 358-011-02EX.

Thông Số Kỹ Thuật Van CAMOZZI 358-011-02EX

Lưu lượng 700 Nl/phút và áp suất 1,5–10 bar là dữ liệu tham khảo của dòng 358-011. Khi đặt hàng đúng mã CAMOZZI 358-011-02EX, cần yêu cầu datasheet tương ứng để xác nhận điều kiện vận hành của phiên bản EX.

Cấu Tạo Van Điện Từ CAMOZZI 358-011-02EX

Van CAMOZZI 358-011-02EX sử dụng kết cấu phân phối khí với con trượt chuyển động bên trong thân van. Chuyển động của con trượt làm thay đổi sự kết nối giữa các cửa cấp khí, cửa làm việc và cửa xả.

Thân van chứa những đường dẫn khí được gia công để phân phối lưu lượng theo sơ đồ 5/2. Các cổng kết nối khí nén được bố trí để lắp với đường ống cấp, đường ống đi đến cơ cấu chấp hành và đường xả.

Bên trong van, con trượt có nhiệm vụ đóng mở các đường khí tương ứng với từng vị trí điều khiển. Các chi tiết làm kín giúp hạn chế rò rỉ giữa các khoang khí.

Cơ cấu pilot điện – khí nén sử dụng tín hiệu điện để điều khiển áp suất pilot, từ đó tác động lên con trượt chính. Cách bố trí này cho phép van điều khiển lưu lượng khí nén của mạch làm việc thông qua một tín hiệu điều khiển điện.

Đối với thiết kế bistable, hai phía điều khiển thực hiện chức năng chuyển van sang hai trạng thái khác nhau. Cần kiểm tra cấu hình coil thực tế để xác nhận đầy đủ bộ điều khiển được cung cấp.

Hình minh họa cấu tạo van con trượt điều khiển khí nén 5/2.

Nguyên Lý Phân Phối Khí Của Van 5/2 CAMOZZI

Một van khí nén 5/2 có năm cổng chức năng và hai vị trí chuyển mạch.

Theo ký hiệu khí nén thông dụng, cổng số 1 là đường cấp áp suất P, cổng 2 và 4 là hai đường làm việc A và B, còn cổng 3 và 5 là các đường xả.

Khi van chuyển sang vị trí thứ nhất, khí nén được cấp đến một khoang của xy lanh tác động kép, đồng thời khí từ khoang đối diện được dẫn về đường xả.

Khi van chuyển sang vị trí còn lại, đường cấp và xả được đảo chiều, khiến piston dịch chuyển theo hướng ngược lại.

Điểm khác biệt của van CAMOZZI 358-011-02EX là cơ cấu điều khiển bistable. Sau khi van được chuyển sang một vị trí, nó có thể duy trì trạng thái cuối cùng khi tín hiệu điện điều khiển kết thúc, với điều kiện áp suất pilot và các điều kiện vận hành vẫn đáp ứng yêu cầu.

Tuy nhiên, khả năng giữ trạng thái của van không đồng nghĩa với khả năng khóa cứng xy lanh hoặc giữ tải an toàn. Nếu hệ thống có yêu cầu bảo vệ người vận hành hay chống rơi tải, phải sử dụng giải pháp an toàn thích hợp.

Vì Sao Cấu Hình Bistable Cần Được Kiểm Tra Khi Thay Van?

Van hai trạng thái ổn định và van một trạng thái ổn định có thể có cùng năm cửa khí và cùng kích thước kết nối, nhưng cách đáp ứng tín hiệu điều khiển khác nhau.

Với van monostable, cơ cấu hồi vị đưa con trượt trở về vị trí ban đầu khi tín hiệu điều khiển kết thúc.

Trong khi đó, CAMOZZI 358-011-02EX thuộc nhóm bistable, được thiết kế để giữ vị trí chuyển mạch cuối cùng trong điều kiện hoạt động phù hợp. Đây là đặc điểm quan trọng với các hệ thống sử dụng xung điều khiển từ PLC.

Nếu thay bằng van một coil hồi vị lò xo, xy lanh có thể chuyển động sai chu trình, bởi trạng thái phân phối khí sau khi ngắt tín hiệu đã thay đổi.

Theo catalog CAMOZZI, model nền 358-011-02 sử dụng điều khiển điện từ hai phía, cấp pilot bên trong, lưu lượng danh nghĩa 700 Nl/phút và áp suất làm việc 1,5–10 bar.

Phiên Bản EX Và Yêu Cầu Sử Dụng Trong Khu Vực Nguy Hiểm

Ký hiệu EX trên mã 358-011-02EX cần được chú ý khi đặt hàng, đặc biệt khi van được lắp trong môi trường có nguy cơ cháy nổ.

Trong các khu vực này, chỉ xác định đúng chức năng van 5/2 là chưa đủ. Cần kiểm tra chứng nhận chống cháy nổ, cấp bảo vệ, điều kiện nhiệt độ và sự phù hợp của cả cụm van – coil.

Không nên mặc định một van có hậu tố EX sẽ sử dụng được trong mọi khu vực phân loại ATEX.

Nếu nhà máy yêu cầu thiết bị chống cháy nổ, bộ phận mua hàng nên yêu cầu nhà cung cấp xác nhận tài liệu chứng nhận áp dụng cho đúng mã và cấu hình điện từ được giao.

Ứng Dụng CAMOZZI 358-011-02EX Trong Hệ Thống Máy

Hình minh họa van phân phối khí nén điều khiển xy lanh trong dây chuyền tự động.

Trong máy đóng gói, van điện từ 5/2 có thể điều khiển cơ cấu đẩy sản phẩm, chặn phôi hoặc dịch chuyển bộ phận máy giữa hai vị trí.

Trong hệ thống lắp ráp tự động, CAMOZZI 358-011-02EX có thể được xem xét cho những cơ cấu xy lanh tác động kép cần đảo chiều bằng tín hiệu điện.

Trong máy gia công cơ khí, van phân phối khí nén có thể tham gia điều khiển cơ cấu kẹp, đẩy hoặc định vị chi tiết.

Trong hệ thống phân loại, tín hiệu từ cảm biến và PLC được sử dụng để điều khiển van, từ đó kích hoạt xy lanh dịch chuyển sản phẩm theo chu trình đã lập trình.

Việc lựa chọn cần dựa trên áp suất khí, lưu lượng tiêu thụ, thời gian đáp ứng, tải cơ khí và yêu cầu điều khiển của hệ thống.

Những Điểm Cần Xác Nhận Trước Khi Đặt Mua CAMOZZI 358-011-02EX

Đối với khách hàng mua thay thế, việc tìm đúng model là bước đầu tiên nhưng chưa đủ để hoàn tất lựa chọn.

Trước hết, cần xác nhận mã 358-011-02EX trên tem van hiện hữu. Sau đó kiểm tra điện áp và loại coil, đặc biệt khi hệ thống sử dụng nguồn 24VDC hoặc các điện áp AC khác.

Tiếp theo, cần đối chiếu kích thước cổng G1/8, cấu hình điều khiển hai phía và kiểu lắp đặt thực tế.

Nếu van được sử dụng trong khu vực có yêu cầu chống cháy nổ, hồ sơ chứng nhận phù hợp phải được kiểm tra trước khi đặt hàng.

Cuối cùng, nên xác nhận phạm vi cung cấp gồm thân van, cuộn coil, giắc điện và các phụ kiện lắp đặt. Không nên mặc định mọi báo giá đều bao gồm đầy đủ những bộ phận này.

Kết Luận

Van điện từ CAMOZZI 358-011-02EX thuộc dòng Series 3, sử dụng cấu hình 5/2 bistable, điều khiển điện – khí nén và cổng kết nối G1/8 inch.

Sản phẩm được sử dụng để phân phối và đảo chiều dòng khí đến xy lanh tác động kép trong hệ thống tự động hóa.

Khi mua thay thế, cần xác nhận đúng mã CAMOZZI 358-011-02EX, điện áp coil, điều kiện vận hành và thông tin chứng nhận của phiên bản EX. Việc lựa chọn theo đúng cấu hình giúp hạn chế nguy cơ không tương thích với hệ thống máy hiện hữu.
