Van Điện Từ Khí Nén Parker 5ER-08E-10SO – 100VAC, G1/4

Van điện từ khí nén Parker 5ER-08E-10SO là thiết bị phân phối khí nén 5 cửa, thuộc dòng 5ER Series. Sản phẩm sử dụng cuộn điện từ 100VAC để điều khiển chuyển hướng dòng khí, phù hợp với các hệ thống xi lanh tác động kép, máy đóng gói và dây chuyền sản xuất tự động.

Parker 5ER-08E-10SO có cổng khí G1/4, cơ cấu con trượt làm kín mềm (Soft Seal), kiểu lắp trực tiếp và đầu nối điện DIN Pg11 tích hợp đèn báo màu cam. Van sử dụng cơ cấu hồi vị, cho phép chuyển đổi đường khí khi có tín hiệu điều khiển và trở về trạng thái ban đầu khi ngắt tín hiệu.

Sản phẩm được nhận diện trong danh mục Parker TAIYO và TAIYO 5ER, với nguồn gốc sản xuất được ghi nhận tại Nhật Bản.

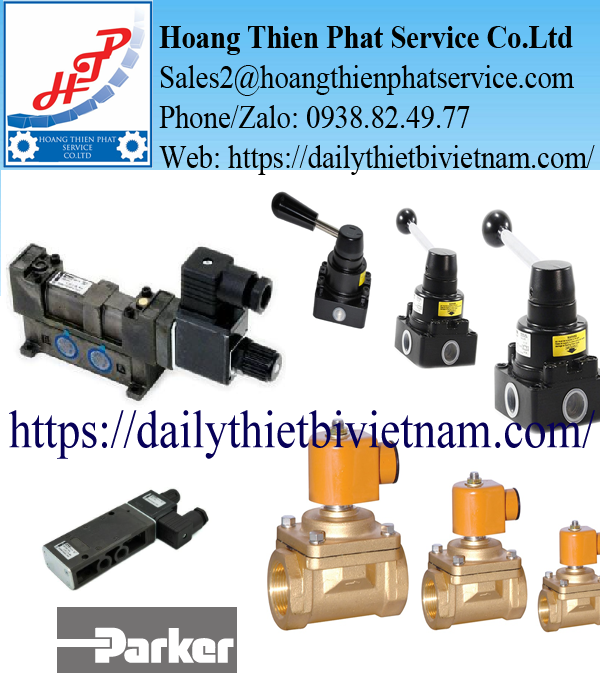

Hình tham khảo van điện từ khí nén Parker 5ER-08E-10SO thuộc dòng 5ER.

Parker 5ER-08E-10SO dùng để điều khiển thiết bị gì?

Trong hệ thống khí nén, xi lanh tác động kép cần được cấp khí luân phiên vào hai khoang để tạo chuyển động tiến và lùi. Chức năng này được thực hiện thông qua van phân phối khí nén.

Van Parker 5ER-08E-10SO có năm cửa kết nối, gồm một cửa cấp nguồn, hai cửa làm việc và hai cửa xả. Khi tín hiệu điện thay đổi, con trượt bên trong van chuyển vị trí, làm thay đổi hướng dòng khí.

Với cơ cấu hồi vị, van có thể trở về trạng thái nghỉ khi tín hiệu điều khiển bị ngắt. Nhờ đó, hệ thống điều khiển chuyển động khí nén theo trình tự đã thiết lập.

Thiết bị phù hợp với các cơ cấu đẩy, kéo, kẹp, cấp phôi hoặc định vị sản phẩm sử dụng xi lanh khí nén tác động kép.

Thông số kỹ thuật van điện từ Parker 5ER-08E-10SO

Thông số nhận diện theo dữ liệu sản phẩm 5ER-08E-10SO. Các giá trị áp suất làm việc, lưu lượng và công suất cuộn coil cần được đối chiếu với tài liệu kỹ thuật đúng phiên bản trước khi thiết kế hoặc thay thế.

Van Parker 5ER-08E-10SO chuyển hướng dòng khí như thế nào?

Parker 5ER-08E-10SO sử dụng con trượt bên trong thân van để kết nối các đường khí theo từng trạng thái hoạt động.

Van có một cửa cấp nguồn P, hai cửa làm việc A và B, cùng hai cửa xả R và S. Những cửa này được nối với nguồn khí nén và cơ cấu chấp hành theo sơ đồ thiết kế máy.

Khi van chưa được cấp điện

Ở trạng thái nghỉ, cơ cấu hồi vị giữ con trượt tại vị trí ban đầu. Khí nén được phân phối đến một trong hai cửa làm việc, trong khi cửa còn lại nối với đường xả.

Vị trí tiến hoặc lùi thực tế của xi lanh phụ thuộc vào cách đấu đường khí A và B.

Khi cuộn điện từ nhận nguồn 100VAC

Nguồn điện kích hoạt bộ điện từ, làm cơ cấu phân phối chuyển trạng thái. Đường khí từ nguồn cấp được chuyển sang cửa làm việc còn lại, đồng thời khí từ khoang đối diện của xi lanh được xả ra ngoài.

Quá trình này tạo chuyển động đảo chiều của xi lanh.

Khi ngắt tín hiệu điều khiển

Khi cuộn điện từ không còn được cấp nguồn, cơ cấu hồi vị đưa con trượt về trạng thái ban đầu. Hướng dòng khí được chuyển về cấu hình nghỉ.

Cơ chế này đáp ứng các mạch khí nén cần một vị trí mặc định khi mất tín hiệu điều khiển.

Cấu trúc con trượt Soft Seal của Parker 5ER Series

Một đặc điểm kỹ thuật đáng chú ý của van khí nén Parker 5ER-08E-10SO là cấu trúc con trượt kết hợp gioăng làm kín mềm.

Phần tử con trượt có nhiệm vụ kết nối hoặc ngăn cách các cửa khí trong từng trạng thái. Khi con trượt dịch chuyển, các vị trí làm kín phải duy trì khả năng phân tách đường cấp và đường xả.

Dòng 5ER sử dụng kết cấu gioăng chữ T nhằm hạn chế gioăng nhô vào cửa khí trong quá trình chuyển động. Thiết kế này giúp giảm nguy cơ mài mòn gioăng khi đi qua mép cửa.

Khả năng làm kín ổn định giúp hạn chế thất thoát khí và duy trì hiệu quả điều khiển xi lanh. Tuy nhiên, tuổi thọ van vẫn phụ thuộc vào áp suất vận hành, chất lượng khí và tần suất đóng cắt.

Hình minh họa van Parker TAIYO dòng 5ER và kết cấu đầu nối điện.

Những yếu tố quyết định khả năng tương thích khi thay van

Điện áp 100VAC

Parker 5ER-08E-10SO sử dụng cuộn điện từ AC100V. Đây là yếu tố quan trọng cần xác nhận trước khi thay thế.

Trong nhiều dây chuyền máy Nhật Bản, mạch điều khiển sử dụng điện áp 100VAC thay vì 24VDC hoặc 220VAC. Nếu lựa chọn sai điện áp cuộn coil, van có thể không chuyển trạng thái hoặc bị hỏng khi cấp điện.

Vì vậy, cần kiểm tra điện áp thực tế tại đầu nối điện và thông số trên nhãn van cũ.

Cổng khí G1/4

Van sử dụng cổng kết nối G1/4. Khi thay thế, cần xác nhận đúng chuẩn ren, kích thước đường ống và phụ kiện nối khí.

Không nên nhầm G1/4 với NPT 1/4 vì hai chuẩn ren không tương thích trực tiếp.

Đầu nối DIN Pg11

Model Parker 5ER-08E-10SO sử dụng đầu nối DIN Pg11 tích hợp đèn báo màu cam. Đèn báo giúp quan sát trạng thái cấp điện tại đầu nối.

Tuy nhiên, đèn sáng không có nghĩa con trượt chắc chắn đã chuyển trạng thái. Khi kiểm tra lỗi, vẫn phải xác nhận áp suất nguồn và hoạt động cơ khí của van.

Kiểu hồi vị

Cơ chế hồi vị có ý nghĩa quan trọng đối với trạng thái của xi lanh khi ngắt tín hiệu.

Nếu thay bằng loại van hai cuộn điện từ hoặc loại duy trì vị trí, nguyên lý điều khiển có thể thay đổi. Vì vậy, cần lựa chọn đúng cấu hình theo sơ đồ khí nén ban đầu.

Ứng dụng van điện từ Parker 5ER-08E-10SO trong sản xuất

Điều khiển xi lanh khí nén tác động kép

Van điện từ Parker 5ER-08E-10SO được sử dụng để điều khiển cấp và xả khí cho xi lanh tác động kép. Khi van chuyển vị trí, áp suất khí được phân phối giữa hai khoang xi lanh, tạo chuyển động tiến hoặc lùi.

Thiết bị có thể được bố trí trong các cơ cấu đẩy sản phẩm, bàn trượt và hệ thống gá kẹp sử dụng khí nén.

Hệ thống máy đóng gói

Trong máy đóng gói tự động, Parker 5ER-08E-10SO có thể điều khiển các cơ cấu đẩy hộp, chặn sản phẩm hoặc cấp phôi theo chu trình.

Van nhận tín hiệu điện từ PLC hoặc mạch điều khiển để thay đổi trạng thái phân phối khí. Quá trình đóng cắt cần phối hợp với cảm biến vị trí và tốc độ chuyển động của cơ cấu chấp hành.

Máy lắp ráp và thiết bị gia công

Trong các hệ thống lắp ráp, van khí nén được sử dụng để điều khiển cơ cấu định vị, kẹp giữ hoặc dịch chuyển chi tiết.

Parker 5ER-08E-10SO phù hợp với những hệ thống có nguồn điều khiển 100VAC, đường khí G1/4 và yêu cầu van phân phối năm cửa.

Bảo trì hệ thống khí nén máy Nhật Bản

Đối với máy nhập khẩu từ Nhật Bản đang sử dụng van 5ER-08E-10SO, nhu cầu thay thế thường xuất hiện khi cuộn coil hỏng, con trượt bị kẹt hoặc van rò rỉ khí.

Việc đặt mua đúng model giúp giảm nhu cầu thay đổi sơ đồ điện, đầu nối và bố trí đường khí hiện hữu.

Minh họa hệ thống điều khiển xi lanh khí nén bằng van điện từ đảo chiều.

Hướng dẫn kiểm tra Parker 5ER-08E-10SO khi hệ thống gặp sự cố

Khi xi lanh không chuyển động hoặc chuyển động không đúng hành trình, cần kiểm tra cả hệ thống điện và khí nén trước khi xác định van bị hỏng.

Van không hoạt động khi nhận tín hiệu: Cần kiểm tra nguồn cấp 100VAC, đầu nối DIN, cuộn điện từ và mạch điều khiển.

Van có điện nhưng không đảo chiều: Nguyên nhân có thể do cơ cấu con trượt bị kẹt, áp suất nguồn không phù hợp hoặc lỗi trong cơ cấu điều khiển.

Xi lanh chuyển động chậm: Cần kiểm tra lưu lượng khí, áp suất tại van, đường ống, van tiết lưu và tình trạng tải cơ khí.

Xuất hiện rò rỉ khí: Kiểm tra vị trí kết nối, bộ phận làm kín và tình trạng các cửa xả. Nếu gioăng bên trong bị mòn, hiệu quả phân phối khí có thể giảm.

Trước khi bảo trì, kỹ thuật viên phải ngắt nguồn điện, khóa nguồn khí và xả áp suất còn lại trong hệ thống.

Phân biệt Parker 5ER-08E-10SO với phiên bản có phụ kiện lắp đặt

Dòng 5ER có các biến thể sử dụng chung nguyên lý phân phối khí nhưng khác về phụ kiện hoặc cấu hình đấu nối.

Khi lựa chọn van thay thế, cần xác nhận đầy đủ ký hiệu phía sau model. Những phiên bản có đuôi -F hoặc -H không nên tự động xem là tương đương hoàn toàn với mã tiêu chuẩn.

Nếu hệ thống đang lắp van đơn, cần xác nhận kiểu lắp trực tiếp. Với hệ thống sử dụng manifold, phải đối chiếu cấu hình phụ kiện và vị trí kết nối khí.

Những thông tin cần cung cấp để nhận báo giá Parker 5ER-08E-10SO

Để đặt mua đúng sản phẩm, bộ phận thu mua nên gửi đầy đủ tên thiết bị và thông số nhận diện.

Nếu mua thay thế, nên cung cấp hình ảnh nhãn sản phẩm đang sử dụng. Việc này giúp xác nhận đúng phiên bản, hạn chế nhầm lẫn giữa các cấu hình điện áp hoặc phụ kiện.

Khách hàng cũng cần cung cấp số lượng đặt mua, thời gian giao hàng mong muốn và yêu cầu chứng từ CO/CQ nếu có.

Báo giá van điện từ khí nén Parker 5ER-08E-10SO

Van điện từ khí nén Parker 5ER-08E-10SO được sử dụng trong các hệ thống điều khiển xi lanh và cơ cấu chấp hành khí nén. Thiết bị có cấu hình năm cửa, cơ cấu hồi vị, nguồn 100VAC và cổng khí G1/4.

Sản phẩm phù hợp cho nhu cầu bảo trì, thay thế thiết bị hoặc lắp mới trong những hệ thống có cấu hình điều khiển tương thích.

Khách hàng đang tìm mua Parker 5ER-08E-10SO có thể gửi yêu cầu báo giá theo model và số lượng. Giá bán, thời gian giao hàng và khả năng cung cấp chứng từ cần được xác nhận tại thời điểm đặt hàng.

Hình tham khảo van điện từ Parker TAIYO dòng 5ER phục vụ nhận diện và thay thế.
