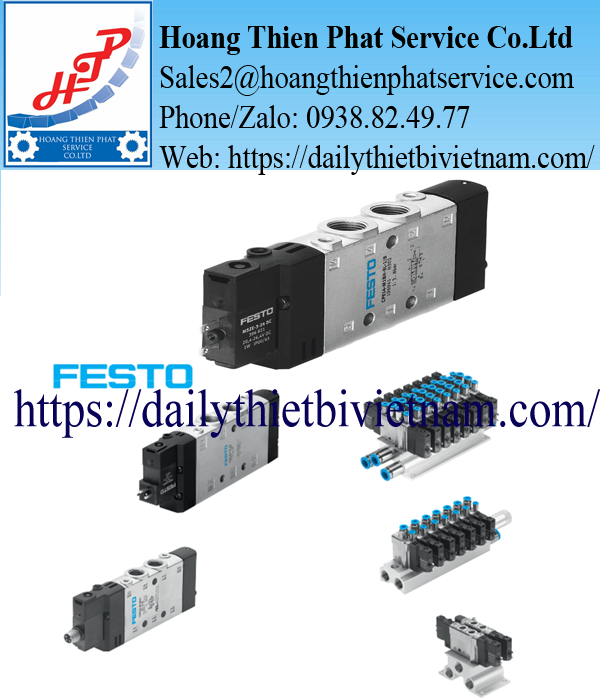

Van Điện Từ Khí Nén FESTO CPE14-M1BH-5L-1/8 – Van Đảo Chiều 5/2, 24VDC Cho Hệ Thống Tự Động Hóa

Van điện từ khí nén FESTO CPE14-M1BH-5L-1/8 là thiết bị điều khiển hướng dòng khí nén thuộc dòng CPE14 của hãng FESTO – Đức. Van có cấu hình 5 cửa, 2 vị trí (5/2), sử dụng điện áp điều khiển 24VDC, kết nối khí G1/8 và lưu lượng danh định 800 lít/phút.

Trong hệ thống tự động hóa, FESTO CPE14-M1BH-5L-1/8 đóng vai trò chuyển đổi đường cấp và đường xả khí để điều khiển chuyển động của xi lanh tác động kép. Thiết bị phù hợp với máy đóng gói, máy lắp ráp, cơ cấu kẹp phôi và những dây chuyền sản xuất sử dụng tín hiệu điều khiển từ PLC.

Điểm đáng chú ý của dòng van này là thiết kế nhỏ gọn với chiều rộng thân 14 mm, cho phép bố trí trong những cụm điều khiển khí nén có không gian lắp đặt hạn chế.

Vai trò của FESTO CPE14-M1BH-5L-1/8 trong mạch điều khiển khí nén

Trong một cơ cấu sử dụng xi lanh khí nén tác động kép, khí nén phải được cấp luân phiên vào hai khoang xi lanh để tạo chuyển động tiến và lùi.

Nếu chỉ sử dụng nguồn khí nén liên tục mà không có thiết bị phân phối, hệ thống không thể chủ động thay đổi hướng chuyển động theo tín hiệu điều khiển.

FESTO CPE14-M1BH-5L-1/8 giải quyết yêu cầu này bằng cơ cấu van phân phối 5/2.

Van có năm cửa khí và hai vị trí chuyển mạch. Khi trạng thái điều khiển thay đổi, con trượt bên trong van chuyển vị trí, làm thay đổi đường thông giữa nguồn cấp khí, các cửa làm việc và cửa xả.

Nhờ đó, PLC có thể điều khiển quá trình tiến – lùi của xi lanh theo trình tự vận hành đã lập trình.

Hồ sơ kỹ thuật FESTO CPE14-M1BH-5L-1/8

Các thông số trên áp dụng cho cấu hình sản phẩm đã xác định. Khi thay thế tại nhà máy, cần kiểm tra thêm kiểu đầu nối điện, sơ đồ cổng khí và điều kiện lắp đặt thực tế.

Giải mã chức năng van 5/2 – Hiểu đúng trước khi lựa chọn

Một trong những yếu tố quan trọng nhất khi lựa chọn FESTO CPE14-M1BH-5L-1/8 là hiểu rõ cách van phân phối khí nén.

Van 5/2 không có nghĩa là van sử dụng năm cuộn điện hoặc năm trạng thái hoạt động. Ký hiệu này thể hiện:

• 5 cửa khí: Một cửa cấp nguồn, hai cửa làm việc và hai cửa xả.

• 2 vị trí: Hai trạng thái kết nối dòng khí khác nhau.

Sơ đồ nguyên lý phân phối khí

Khi van ở trạng thái nghỉ

Khi không có tín hiệu kích hoạt, cơ cấu hồi vị khí nén giữ con trượt ở trạng thái mặc định.

Tùy sơ đồ phân phối, một khoang xi lanh được nối với nguồn cấp khí, trong khi khoang còn lại nối với đường xả.

Khi van nhận tín hiệu điều khiển

Khi cuộn điện từ được kích hoạt, cơ cấu pilot điều khiển con trượt chuyển sang vị trí còn lại.

Các đường khí được chuyển đổi, giúp xi lanh thực hiện chuyển động theo hướng ngược lại.

Khi tín hiệu điều khiển bị ngắt, cơ cấu hồi vị đưa van trở về trạng thái ban đầu.

Phân tích cơ cấu pilot khí nén nội bộ

Khác với một số loại van điện từ tác động trực tiếp, FESTO CPE14-M1BH-5L-1/8 sử dụng cơ cấu điều khiển pilot khí nén nội bộ.

Trong thiết kế này, cuộn điện từ điều khiển một tầng van pilot. Áp suất khí nén sau đó tạo lực để dịch chuyển con trượt chính.

Cơ chế này cho phép điều khiển đường khí chính thông qua tín hiệu điện, đồng thời tận dụng áp suất khí nén để thực hiện chuyển mạch.

Tuy nhiên, van pilot nội bộ cần áp suất khí cấp phù hợp để hoạt động ổn định. Đây là lý do phải kiểm tra giới hạn áp suất làm việc 3–8 bar khi thiết kế và vận hành hệ thống.

Nếu áp suất nguồn quá thấp, cơ cấu pilot có thể không đủ lực để chuyển trạng thái đúng yêu cầu.

Lợi ích thực tế khi sử dụng FESTO CPE14-M1BH-5L-1/8

Thiết kế nhỏ gọn cho tủ và cụm van khí nén

Với chiều rộng thân 14 mm, dòng CPE14 phù hợp với những hệ thống có không gian bố trí hạn chế.

Đối với máy tự động có nhiều cơ cấu khí nén, thiết kế gọn giúp kỹ sư thuận tiện hơn trong việc sắp xếp các phần tử điều khiển.

Điều khiển xi lanh theo chương trình PLC

Van sử dụng tín hiệu điều khiển điện 24VDC, phù hợp với nhiều hệ thống điều khiển tự động hiện nay.

Kỹ sư có thể tích hợp van vào trình tự hoạt động của máy thông qua ngõ ra điều khiển tương thích, đồng thời phối hợp với cảm biến hành trình để xác nhận vị trí xi lanh.

Đáp ứng yêu cầu lưu lượng khí nén

Lưu lượng danh định 800 lít/phút là thông số quan trọng khi đánh giá khả năng cấp khí cho cơ cấu chấp hành.

Tuy nhiên, tốc độ thực tế của xi lanh còn phụ thuộc vào đường kính xi lanh, chiều dài hành trình, tải trọng, áp suất và tiết diện đường ống.

Hỗ trợ bảo trì và thay thế chính xác

Sử dụng đúng model CPE14-M1BH-5L-1/8, Part Number 196941, giúp bộ phận kỹ thuật giảm nguy cơ lựa chọn sai cấu hình khi thay van.

Điều này đặc biệt quan trọng với những máy đã được thiết kế cố định về kích thước lắp đặt và đường kết nối khí.

FESTO CPE14-M1BH-5L-1/8 thường được lắp ở đâu?

Chẩn đoán sự cố van điện từ FESTO CPE14

Khi van không hoạt động đúng, kỹ thuật viên cần phân biệt lỗi điện, lỗi khí nén và lỗi cơ cấu chấp hành.

Đối với van sử dụng pilot khí nén nội bộ, kiểm tra áp suất nguồn là bước quan trọng trước khi kết luận cuộn điện hoặc thân van bị hỏng.

Khi tháo lắp, phải ngắt nguồn điện, cô lập nguồn khí nén và xả áp trong phần mạch liên quan.

So sánh các mã FESTO CPE14 có ký hiệu gần giống

Một số model thuộc dòng CPE14 có cấu hình khác nhau dù tên gọi tương đối giống nhau.

Các model này không nên được xem là có thể thay thế trực tiếp nếu chưa kiểm tra sơ đồ phân phối, cơ cấu hồi vị, điều kiện cấp khí pilot và kết nối điện.

Đối với hệ thống đang vận hành, cần ưu tiên đối chiếu mã sản phẩm trên nhãn van thay vì chỉ so sánh kích thước thân hoặc số cửa khí.

Lưu ý kỹ thuật khi lựa chọn van thay thế

Kiểm tra đúng chức năng 5/2: Không thay thế bằng van 5/3 hoặc van 3/2 nếu chưa đánh giá lại nguyên lý mạch điều khiển.

Xác nhận nguồn 24VDC: Cần bảo đảm điện áp cấp và khả năng tải của ngõ ra điều khiển phù hợp với cuộn điện.

Kiểm tra áp suất 3–8 bar: Đây là điều kiện quan trọng đối với cơ cấu điều khiển pilot khí nén nội bộ.

Đối chiếu ren G1/8: Sử dụng đúng tiêu chuẩn ren và phụ kiện kết nối để hạn chế rò rỉ khí.

Kiểm tra sơ đồ hồi vị: Cơ cấu hồi vị ảnh hưởng đến trạng thái van khi mất tín hiệu điều khiển.

Xác nhận Part Number 196941: Đây là thông tin quan trọng để nhận diện đúng sản phẩm khi đặt mua.

FESTO CPE14-M1BH-5L-1/8 – Giải pháp điều khiển hướng khí nén cho máy tự động

Đối với kỹ sư thiết kế và bảo trì, lựa chọn van điện từ không chỉ dựa vào điện áp cuộn coil mà còn phải xét đến chức năng phân phối, áp suất pilot, lưu lượng và kiểu hồi vị.

Van điện từ khí nén FESTO CPE14-M1BH-5L-1/8 đáp ứng nhu cầu điều khiển xi lanh tác động kép bằng cấu hình van 5/2, điện áp 24VDC, cổng G1/8 và lưu lượng danh định 800 lít/phút.

Thiết kế nhỏ gọn, điều khiển pilot nội bộ và khả năng tích hợp với hệ thống tự động hóa giúp sản phẩm phù hợp cho nhiều ứng dụng điều khiển chuyển động khí nén trong nhà máy.

Việc lựa chọn đúng model, xác nhận thông số kỹ thuật và lắp đặt theo hướng dẫn của FESTO là yếu tố quan trọng để hệ thống vận hành ổn định và thuận tiện trong công tác bảo trì.
