Bơm Marzocchi ALP-2D13-C0-FG – Đặc tính lưu lượng 9,6 cm³/vòng và lựa chọn cho hệ thống thủy lực

Bơm bánh răng thủy lực Marzocchi ALP-2D13-C0-FG thuộc dòng ALP2 Group 2 của Marzocchi Pompe, nhà sản xuất thiết bị thủy lực đến từ Ý. Đây là bơm bánh răng ăn khớp ngoài, có dung tích cố định 9,6 cm³/vòng, sử dụng trục dẫn động cơ khí và được thiết kế để cung cấp dầu áp suất cho các hệ thống thủy lực công nghiệp.

Khác với bơm piston lưu lượng biến thiên, Marzocchi ALP-2D13-C0-FG không tự thay đổi dung tích theo tải. Lưu lượng đầu ra phụ thuộc chủ yếu vào tốc độ quay và hiệu suất thể tích, trong khi áp suất được hình thành từ sức cản của hệ thống.

Vì vậy, để lựa chọn đúng model này, kỹ sư cần xác định ba yếu tố: lưu lượng yêu cầu của cơ cấu chấp hành, áp suất làm việc và công suất động cơ dẫn động.

Khi nào hệ thống thủy lực cần sử dụng Marzocchi ALP-2D13-C0-FG?

Trong một bộ nguồn thủy lực, bơm quyết định lượng dầu được cấp vào mạch trong mỗi đơn vị thời gian. Lưu lượng này ảnh hưởng trực tiếp đến tốc độ chuyển động của xi lanh, động cơ thủy lực và các cơ cấu điều khiển liên quan.

Marzocchi ALP-2D13-C0-FG có dung tích 9,6 cm³/vòng, phù hợp với các hệ thống yêu cầu lưu lượng tương đối nhỏ đến trung bình. Ở tốc độ 1.500 rpm, bơm tạo lưu lượng lý thuyết 14,4 L/phút. Khi tốc độ tăng lên 2.000 rpm, lưu lượng lý thuyết đạt 19,2 L/phút.

Những đặc tính này cho phép sử dụng bơm trong bộ nguồn thủy lực vận hành xi lanh, cơ cấu kẹp, bàn nâng hoặc những chuyển động phụ trợ của máy công nghiệp, với điều kiện tải nằm trong giới hạn thiết kế.

Vai trò của bơm trong bộ nguồn thủy lực

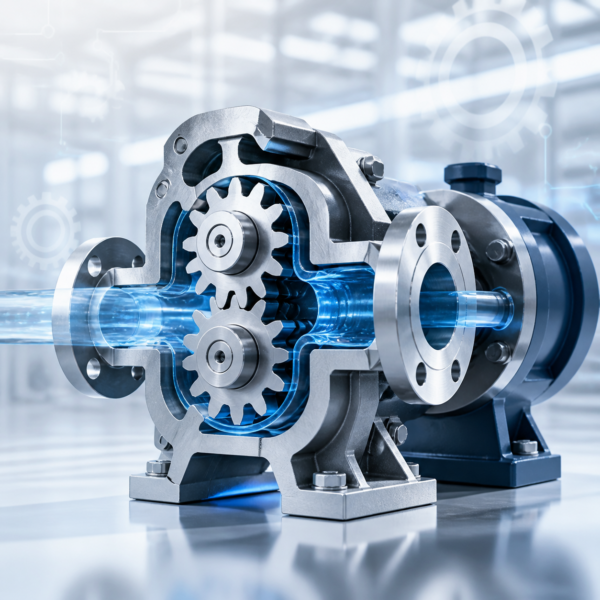

Bơm ALP2-D13 thường được dẫn động bằng động cơ điện thông qua khớp nối cơ khí. Khi trục quay, cụm bánh răng vận chuyển dầu từ thùng chứa đến đường áp suất.

Dầu được phân phối đến các cơ cấu chấp hành thông qua van điều khiển hướng. Van an toàn được sử dụng để giới hạn áp suất khi tải tăng hoặc đường dầu bị chặn.

Đối với hệ thống không cần điều chỉnh lưu lượng liên tục, bơm bánh răng dung tích cố định có kết cấu đơn giản và thuận lợi cho việc bảo trì. Nếu yêu cầu thay đổi tốc độ cơ cấu chấp hành, có thể sử dụng phương án điều khiển lưu lượng phù hợp hoặc thay đổi tốc độ động cơ trong giới hạn cho phép.

Dung tích 9,6 cm³/vòng quyết định tốc độ xi lanh như thế nào?

Một trong những vấn đề quan trọng khi lựa chọn bơm thủy lực là xác định tốc độ chuyển động của xi lanh. Hai bơm có áp suất làm việc tương đương nhưng khác dung tích có thể tạo ra tốc độ chuyển động hoàn toàn khác nhau.

Quan hệ giữa tốc độ quay và lưu lượng cấp dầu

Lưu lượng lý thuyết của Marzocchi ALP-2D13-C0-FG được tính theo công thức:

Trong đó \(V_g\) là dung tích riêng 9,6 cm³/vòng, \(n\) là tốc độ trục tính bằng rpm và \(Q_t\) là lưu lượng lý thuyết tính bằng L/phút.

Bảng trên giúp xác định nhanh lưu lượng đầu ra theo tốc độ dẫn động. Các giá trị chưa tính tổn thất thể tích và không thay thế đường đặc tính thực tế của bơm.

Khi áp suất tăng, lượng dầu rò rỉ nội bộ có thể tăng theo. Do đó, lưu lượng hữu ích cấp cho xi lanh thường thấp hơn lưu lượng lý thuyết.

Ví dụ tính tốc độ xi lanh thủy lực

Giả sử hệ thống sử dụng một xi lanh có đường kính piston 63 mm, được cấp dầu từ bơm Marzocchi ALP-2D13-C0-FG ở tốc độ 1.500 rpm.

Diện tích mặt piston được xác định theo công thức:

Tốc độ tiến lý thuyết của piston:

Với lưu lượng lý thuyết 14,4 L/phút, tốc độ tiến của xi lanh đạt khoảng 77 mm/giây, tương đương 4,6 m/phút, khi dầu được cấp vào toàn bộ diện tích piston.

Đây là ví dụ tính toán với lưu lượng lý thuyết. Tốc độ thực tế phải xét thêm hiệu suất thể tích của bơm, rò rỉ tại xi lanh và tổn thất trong mạch.

Kết quả cho thấy việc lựa chọn dung tích bơm có liên hệ trực tiếp với thời gian thực hiện chu kỳ máy. Nếu thay bằng model có dung tích khác, tốc độ xi lanh cũng có thể thay đổi dù áp suất làm việc không đổi.

Bơm Marzocchi ALP2-D13 có thể làm việc ở áp suất 250 bar hay không?

Theo bảng thông số dòng ALP2-D13, áp suất làm việc liên tục tối đa của cấp dung tích 9,6 cm³/vòng là 250 bar. Tuy nhiên, đây là giới hạn kỹ thuật của bơm, không có nghĩa mọi hệ thống đều nên vận hành thường xuyên tại mức áp suất này.

Khi áp suất tăng, tải tác dụng lên trục và cụm bánh răng cũng tăng. Đồng thời, công suất yêu cầu từ động cơ dẫn động sẽ lớn hơn.

Phân biệt các mức áp suất

Áp suất P2 và P3 chỉ áp dụng trong thời gian giới hạn của nhà sản xuất. Không được sử dụng chúng làm áp suất cài đặt vận hành liên tục.

Ngoài ra, hệ thống cần trang bị van an toàn nhằm giới hạn áp suất khi xi lanh chạm cuối hành trình, tải tăng đột ngột hoặc đường dầu bị chặn.

Công suất động cơ cần lựa chọn

Để xác định công suất yêu cầu, cần biết lưu lượng và chênh lệch áp suất làm việc của bơm.

Trong đó \(P_h\) là công suất thủy lực (kW), \(\Delta p\) là chênh lệch áp suất (bar), còn \(Q\) là lưu lượng (L/phút).

Ví dụ, tại lưu lượng thực tế 14 L/phút và chênh lệch áp suất 150 bar, công suất thủy lực là 3,5 kW. Nếu giả định hiệu suất tổng thể của hệ thống bơm đạt 85%, công suất đầu vào cần thiết sẽ khoảng 4,12 kW.

Đây là phép tính tham khảo. Công suất động cơ thực tế phải được lựa chọn theo hiệu suất, mô-men khởi động, áp suất cực đại và chế độ làm việc của máy.

Cấu hình C0 và FG ảnh hưởng gì đến khả năng lắp đặt?

Đối với thiết bị thủy lực cần thay thế, khả năng tương thích cơ khí quan trọng không kém thông số lưu lượng và áp suất.

Marzocchi ALP-2D13-C0-FG có các ký hiệu thể hiện đặc điểm riêng của cấu hình bơm. Trong đó, phần ALP2-D13 xác định dòng bơm và cấp dung tích. Các ký hiệu còn lại cần được đối chiếu với mã đặt hàng chính thức.

Nhận diện mã sản phẩm

Không nên mặc định hậu tố FG là loại ren dầu hoặc C0 luôn tương ứng với một kích thước trục nhất định khi chưa xác nhận phiên bản. Điều này giúp tránh nhầm lẫn giữa các biến thể ALP2 có đặc điểm lắp đặt khác nhau.

Kiểm tra kết nối trục và mặt bích

Khi thay bơm, cần đo hoặc đối chiếu đường kính trục, chiều dài trục, vị trí then, đường kính định tâm và khoảng cách lỗ bắt bulông.

Nếu trục không tương thích với khớp nối, việc cố lắp có thể làm phát sinh tải hướng kính hoặc tải dọc trục. Về lâu dài, tình trạng này gây mài mòn bạc đỡ, rung động và hư hỏng phớt.

Đối với cổng hút và cổng đẩy, phải xác nhận kích thước ren, tiêu chuẩn kết nối và vị trí trên thân bơm. Không được lựa chọn đầu nối chỉ dựa trên hình dáng bên ngoài.

Ba tình huống sử dụng Marzocchi ALP-2D13-C0-FG trong nhà máy

Trường hợp 1 – Bộ nguồn thủy lực điều khiển xi lanh

Một bộ nguồn sử dụng động cơ điện 1.500 rpm có thể kết hợp với bơm ALP2-D13 để tạo lưu lượng lý thuyết khoảng 14,4 L/phút.

Nếu hệ thống vận hành xi lanh có đường kính piston 63 mm, lưu lượng này tương ứng tốc độ tiến lý thuyết khoảng 77 mm/giây. Thông số giúp kỹ sư ước lượng thời gian hành trình trước khi kiểm tra thiết kế thực tế.

Đối với hệ thống yêu cầu điều chỉnh tốc độ, cần có van điều khiển lưu lượng hoặc phương án điều khiển tốc độ động cơ phù hợp.

Trường hợp 2 – Cơ cấu kẹp và định vị phôi

Trong máy gia công cơ khí, xi lanh kẹp cần đủ áp suất để tạo lực giữ phôi. Lưu lượng bơm quyết định tốc độ đóng mở kẹp, còn áp suất ảnh hưởng đến lực kẹp.

Marzocchi ALP-2D13-C0-FG có thể cấp dầu cho loại mạch này khi các yêu cầu tải và lưu lượng nằm trong phạm vi làm việc.

Nếu cần giữ lực sau khi ngừng bơm, mạch phải sử dụng van khóa hoặc phần tử duy trì áp suất phù hợp. Không nên phụ thuộc vào độ kín bên trong bơm để giữ tải.

Trường hợp 3 – Máy công nghiệp có chu kỳ tải thay đổi

Trong một số máy ép hoặc thiết bị nâng hạ, áp suất chỉ tăng cao trong một phần của chu kỳ vận hành. Những giai đoạn còn lại có thể yêu cầu lưu lượng lớn hơn nhưng áp suất thấp hơn.

Bơm bánh răng dung tích cố định vẫn tạo lưu lượng theo tốc độ dẫn động trong suốt quá trình hoạt động. Nếu lượng dầu không được cơ cấu chấp hành sử dụng, mạch cần có phương án điều tiết hoặc xả tải.

Do đó, kỹ sư cần tính toán tổn thất năng lượng và nhiệt phát sinh. Đây là yếu tố quan trọng khi lựa chọn bơm dung tích cố định cho máy có chu kỳ vận hành dài.

Những trường hợp không nên lựa chọn ALP2-D13

Không phải hệ thống thủy lực nào cũng phù hợp với bơm bánh răng có dung tích 9,6 cm³/vòng.

Hệ thống yêu cầu lưu lượng quá lớn: Nếu tổng lưu lượng của các cơ cấu vượt khả năng cấp dầu của ALP2-D13 tại tốc độ cho phép, cần lựa chọn bơm có dung tích lớn hơn hoặc thiết kế nguồn dầu khác.

Hệ thống cần thay đổi lưu lượng liên tục: Đối với ứng dụng yêu cầu điều khiển lưu lượng theo tải với tổn thất thấp, có thể cần xem xét bơm lưu lượng biến thiên hoặc hệ thống điều khiển tốc độ động cơ.

Môi chất không tương thích: Bơm phải sử dụng dầu thủy lực có đặc tính bôi trơn và độ nhớt phù hợp. Không tự ý dùng bơm để vận chuyển nước, hóa chất hoặc chất lỏng có tính ăn mòn khi chưa được hãng xác nhận.

Điều kiện hút không bảo đảm: Khi đường hút quá dài, tiết diện không đủ hoặc dầu có độ nhớt cao, bơm có thể thiếu dầu và phát sinh xâm thực. Cần kiểm tra điều kiện hút trước khi lựa chọn cấu hình.

Kiểm tra kỹ thuật trước khi mua hoặc thay thế Marzocchi ALP-2D13-C0-FG

Việc thay thế bơm thủy lực nên bắt đầu bằng đối chiếu yêu cầu vận hành của máy. Bơm mới cần đáp ứng đồng thời điều kiện thủy lực và kết nối cơ khí.

Nếu khách hàng đang sử dụng một bơm cũ, hình ảnh tem và bản vẽ kích thước là cơ sở quan trọng để xác định model thay thế.

Trường hợp model cũ không còn được cung cấp, có thể lựa chọn bơm tương đương về dung tích và áp suất. Tuy nhiên, vẫn phải kiểm tra giới hạn tốc độ, công suất dẫn động và kích thước cơ khí.

Thông số tổng hợp bơm Marzocchi ALP-2D13-C0-FG

Các thông số thủy lực thuộc cấp bơm ALP2-D13. Kích thước, tốc độ tối đa và giới hạn vận hành của biến thể C0-FG phải được xác nhận theo đúng catalog cấu hình trước khi lập hồ sơ mua hàng.

Marzocchi ALP-2D13-C0-FG trong hệ thống thủy lực công nghiệp

Marzocchi ALP-2D13-C0-FG là bơm bánh răng dung tích cố định thuộc dòng ALP2 Group 2, có dung tích riêng 9,6 cm³/vòng. Bơm phù hợp với các hệ thống cấp dầu thủy lực có yêu cầu lưu lượng được xác định theo tốc độ quay của động cơ.

Với áp suất liên tục tối đa theo cấp bơm là 250 bar, thiết bị có thể được xem xét cho bộ nguồn thủy lực, máy công cụ, cơ cấu kẹp và những ứng dụng truyền động công nghiệp phù hợp.

Khi lựa chọn, cần ưu tiên kiểm tra lưu lượng, công suất dẫn động và cấu hình kết nối. Việc xác nhận đầy đủ mã đặt hàng giúp bảo đảm bơm lắp đặt đúng và đáp ứng các điều kiện làm việc của hệ thống.
